Характеристики
Модуль AD9850 0-55 МГц модуль генератора сигналов с функцией DDS приемопередатчика
Описание товара
AD9850 модуль 0-55 МГц DDS функция генератор сигналов Модуль ЖК-экран приемопередатчик модуль коротковолновый радиосигнал для HAM радио
Описание:

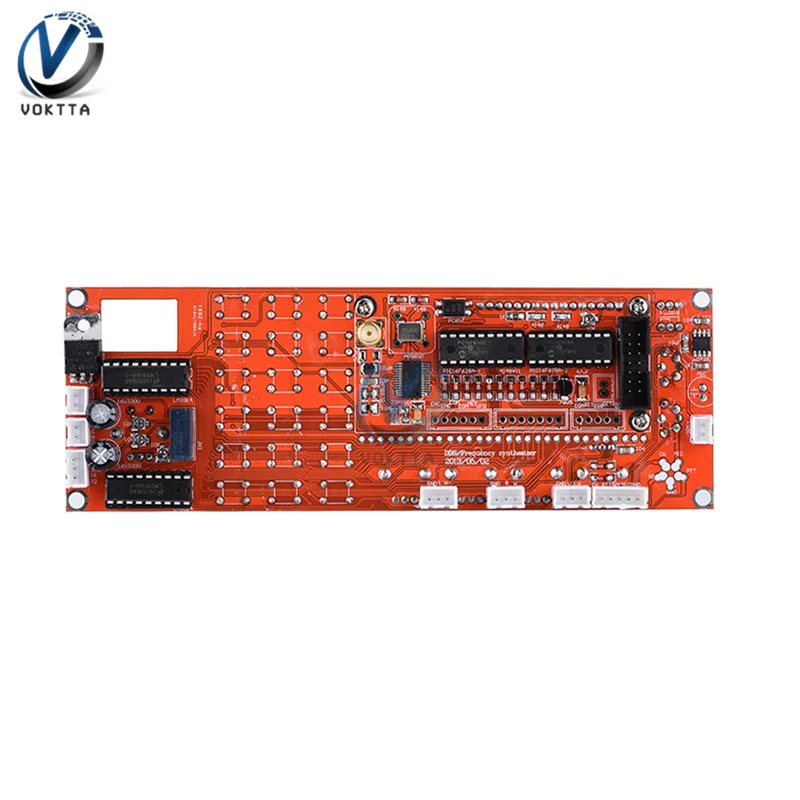

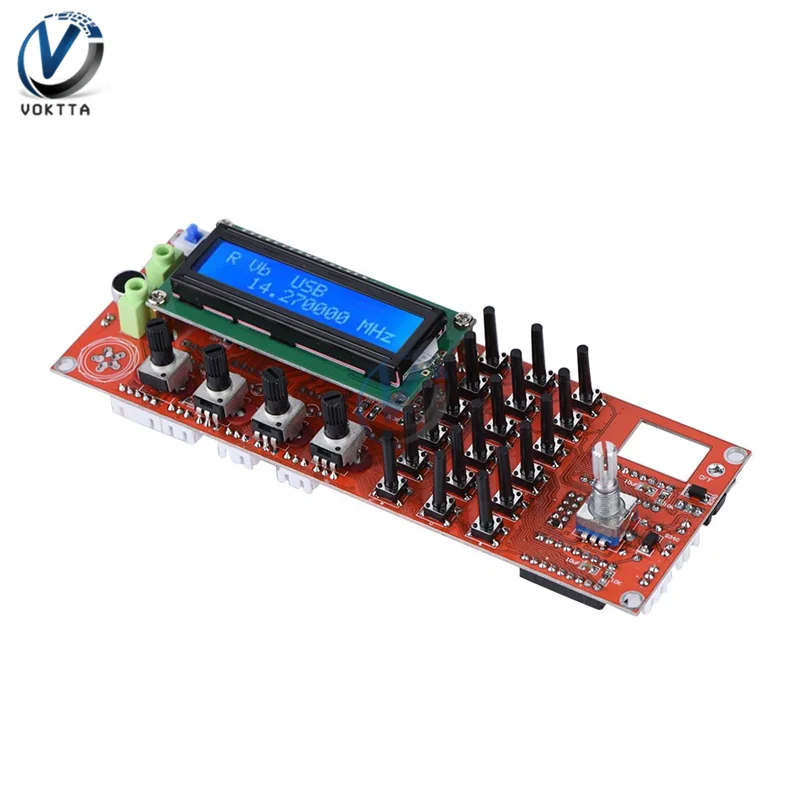

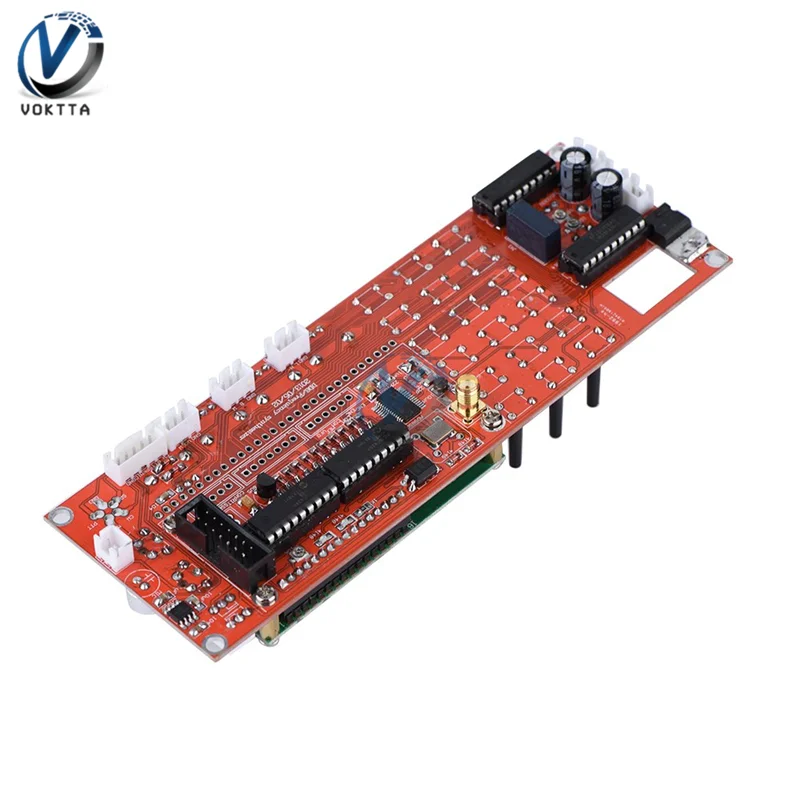

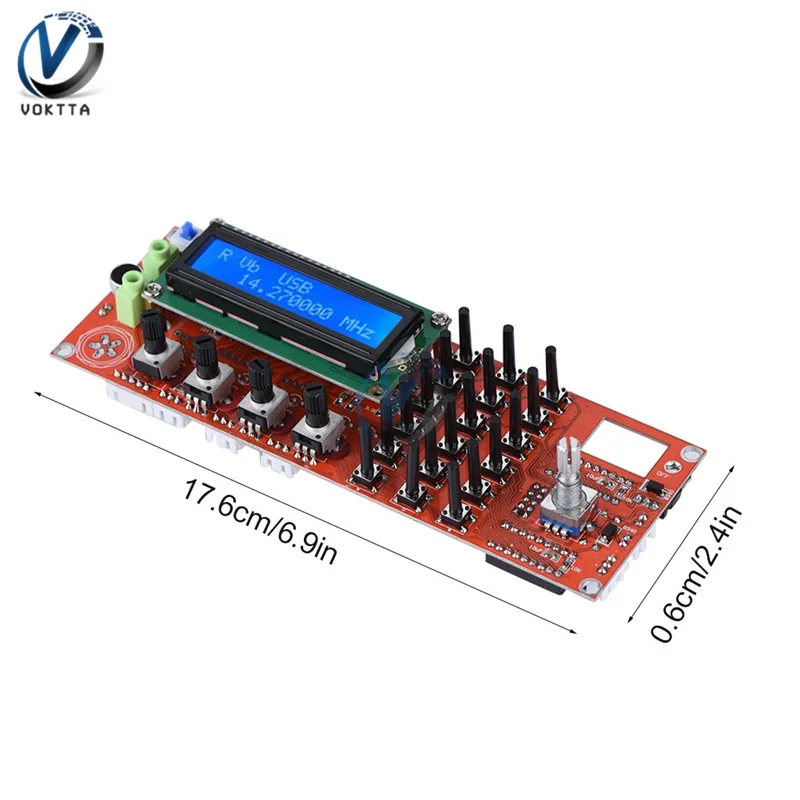

Это генератор сигналов DDS 0 ~ 55 МГц. Он основан на чипе AD9850 и очень прост в эксплуатации.
Поддерживает постоянную настройку 0 ~ 55 МГц на 1 Гц шаг.
Вход 12 В (Примечание продавца: мы также предоставляем упрощенную версию, с входом 8 ~ 9 В)
С прямой цифровой входной частотой
С аудио потенциометром громкости
С усилителем. Потенциометр регулировки усиления
С AGC потенциометр

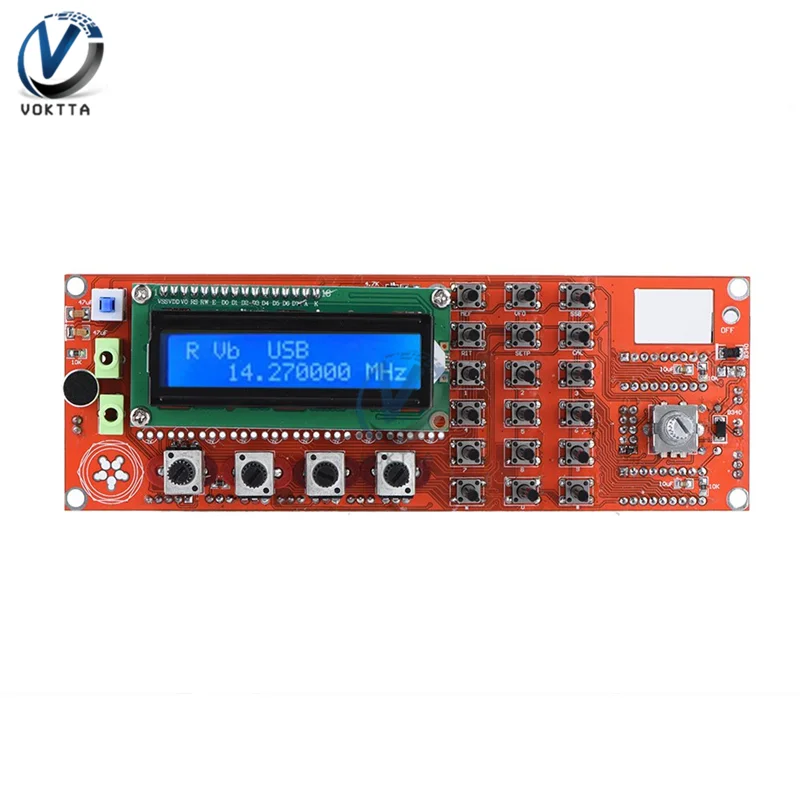

S-LED дисплей
Стоячий волновой светодиодный дисплей
Ключи и интерфейсы подключения:
ENC: переключатель кодировщика
MEM: переключатель для режима памяти
VFO: передача от VFO A к VFO B или от VFO B к VFO A.
SSB: изменение режима работы: циркулирует от USB, LSB, AM, CW и ВКЛ и вкл...
RIT: тонкая настройка для приема частоты
CAL: набор функций
KB-1 и KB-2 имеют общий Общий контакт, но не GND.
Как работать:
Нажмите CAL, включите питание, затем мы входим в настройку экрана. Отпустите/отпустите CAL.
A: включить 6XREFCLE: Настройка режима чипа часов, настройка настройки кодирования частоты. AD9851 установить в 6-умножьте частоту, AD9850 установить в 1 умножьте частоту. Нажмите CAL, затем быстро отпустите, чтобы перейти к следующему шагу B.
B: DDS-SYSTEM-CLK: настройка частоты работы чипа. Используйте переключатель кодировщика для регулировки значения. Работает в соответствии с шаговым ключом. Набор AD9851 на осцилляторе 6-размножающийся канал, набор AD9850 на фактическом выходе осциллятора. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу C.
C: MIN_RX_DDS_FREQ: Настройка минимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу D.
D: MAX_RX_DDS_FREQ: Настройка максимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. (Меньше 60 МГц будет нормально). Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу E.
E: SSB_OFFSET: тонкая настройка для режима работы SSB. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу F.
F: CW_OFFSET: тонкая настройка для режима работы CW. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг G.
G: OFFSET_FREQ: Настройка офсетной частоты. e.g, установите до 9 МГц или 10,7 МГц, используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу H.
H: мультипликатор: настройка частоты. Должен быть установлен как 1, нажмите CAL, затем быстро отпустите, чтобы войти в шаг I:
I: экран отображает слово «сохранить», автоматически сохраняет вышеуказанные настройки и возвращается к нормальной работе.
Примечания:
Система DDS CLK: может использовать Частотный тестер для получения осциллятора 30 МГц, умножьте Проверенное значение на 6, затем поместите здесь умноженное значение. При использовании AD9851 Установите начальную настройку на 180000000.
Офсетная фреза: может быть установлен as + or - . Поверните переключатель кодировщика для изменения значения, нажмите кнопку шаг, затем поверните переключатель кодировщика для регулировки шага. Минимальная рабочая частота плюс (+) Офсетная частота должна быть выше 0 (ноль).
Частота Дисплей:
RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ)
TX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)
Частота запрограммирована в DDS, рассчитывается как показано ниже.
RX = ABS(RX_DDS_FREQ)
TX = ABS(RX_DDS_FREQ + TX_OFFSET_FREQ)
RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ
Примеры:
1. DDS Выходной диапазон 30 ~ 40 МГц:
Диапазон отображения частоты MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX.
30 МГц 40 МГц 100 МГц = 130 МГц до 140 МГц. Примите во внимание, что 1
30 МГц 40 МГц-10 МГц = 20 МГц до 30 МГц./
-40 МГц-30 МГц 170 МГц = 140 МГц до 130 МГц. Примечание 2
-40 МГц-30 МГц 60 МГц = 30 МГц до 20 МГц./
2. Настройка FT180A с DDS:
Включите RPT нет
X6 reclk X6
Система DDS CLK 180M
Макс DDS FREQ 65 м
Мин RX DDS FREQ 10,701 м (офсетная частота + частота RIT)
Макс RX DDS FREQ 60 м
Офсетная плата TX 0
Максимальное смещение RIT 1K (частота RIT)
Офсетная FREQ-10,700 М-(офсетная частота)
Мультипликатор-1 шт.
Интерфейс функция:
1: вход 12 В
2: выход 12 В
3: Постоянный волновой тестовый сигнал (общий GND)
4: Ручная регулировка для усиления/увеличения
5: Регулировка мощности полосы пропускания (общий GND)
6: Регулировка громкости звука
7: к PTT & CW материнской платы
8: режим и управление полосами для соответствующей материнской платы
9: DDS тестовый источник питания (пожалуйста, не Подключайтесь)
10: использование при тестировании от производителя, другие особенности отсутствуют
Посылка включает в себя:
1 x Модуль AD9850 0-55 МГц модуль генератора сигналов с функцией DDS модуль приемопередатчика с ЖК-экраном коротковолновый радиосигнал для радиостанции HAM
