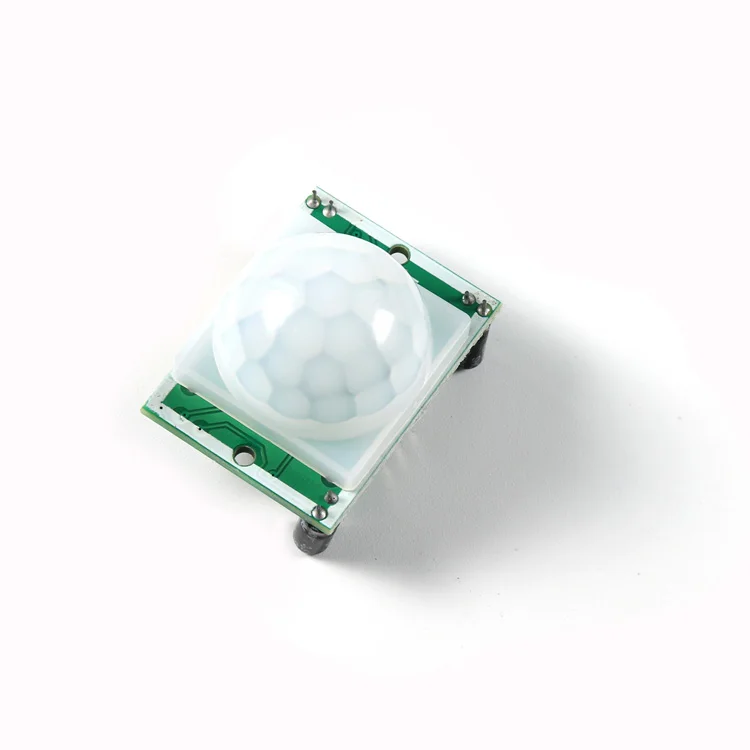

HC-SR501 инфракрасный пироэлектрический индукционный модуль датчик зонд |

Моднявка = ckeditor

HC-SR501Automatic модуль управления на основе инфракрасной технологии, импорт в немецком оригинале 778probe, высокая чувствительность, сильная надежность, режим работы ультра-низкого напряжения, широко используется во всех видах автоматического индукционного оборудования, особенно автоматическое управление продуктами питание от сухих батарей 。

Электрические параметры

Модель изделия

Hc-sr501индукционный модуль человеческого тела

Рабочая Напряжение диапазон

Напряжение постоянного тока 4,5-20 в

Потребляемый ток

<50uA

Уровень выходного сигнала

High3.3 V/low0V

Режим запуска

LNon-repeatable trigger/повторяющийся триггер (дублирующий триггер по умолчанию)

Время задержки

0,5-200 с (регулируемый) его можно сделать в диапазоне 0 секунд.-Дюжины минут

Время блокировки

2,5 с (по умолчанию) он может быть сделан в диапазоне 0 секунд.-десятки секунд

Монтажная плата Размеры

32 мм * 24 мм

Угол индукции

<100 конический угол

Рабочая температура

-15-+ 70 градусов

Индукционная Размер линзы

Диаметр: 23 мм (по умолчанию)



Функциональные характеристики: 1. Полностью автоматическая индукция: когда человек входит в его диапазон чувствительности, он выводит s высокий уровень., когда человек выходит из индукционного диапазона, высокий уровень будет автоматически задерживаться., выход низкий уровень 。 2. Светочувствительное управление (но я покупал установку сам., не устанавливается на момент выхода из фабрики): модули, предназначенные для местоположения, настраиваемый светочувствительный контроль, не чувствительный в течение дня или когда светильник сильный. светочувствительный контроль как дополнительная функция, не фоторезистор установлен при выходе из фабрики. при необходимости, пожалуйста, приобретите Фоторезисторы отдельно и установите их самостоятельно. 3. Температурная компенсация может быть приобретена и установлена самостоятельно, не устанавливается на момент выхода из фабрики): летом, когда температура окружающей среды поднимается до 30 ~ 32 ℃, диапазон обнаружения немного короче, компенсация температуры может использоваться в качестве компенсации производительности. 4. Два режима запуска :( вы можете выбрать свой собственный джемпер) A. Неповторяемый режим запуска: То есть после индукционного выхода высокого уровня, период задержки заканчивается, выход автоматически изменится с высокого уровня на низкий уровень; B. Repeatable trigger mode: То есть, после индукционного выхода высокого уровня, в течение периода задержки, если есть человеческое тело в его диапазоне чувствительности Активность, его выход будет оставаться высоким все время., задержка, чтобы изменить высокий уровень до низкого уровня, пока люди не уйдут (индукционный модуль проверки Период задержки автоматически задерживается после обнаружения каждой активности человеческого тела., и принимайте время последней активности как задержку. Отправная точка времени). 5. Индуктивное время блокировки (установка по умолчанию: 2,5 время блокировки): индукционный модуль после каждого индукционного выхода (трансформатор высокого уровня Низкий уровень), вы можете установить период блокировки сразу после этого., индуктор не принимает индукционный сигнал в течение этого периода времени. Эта функция может быть осуществлена. "Индукционное время выхода" и "блокирование времени" интервал между двумя, он может быть применен к интервальной продукции обнаружения. Продукт; в то же время, эта функция может эффективно подавить все виды помех в процессе переключения нагрузки. (Это время может быть установлен в нуль секунд -Дюжины секунд). 6. Широкий диапазон рабочего напряжения: Рабочее напряжение по умолчанию c4.5v-20 V 。 7. Микропотребление энергии: ток тишины <50 микро безопасности, особенно подходит для автоматического контроля продуктов питание от сухих батарей 。 8. Выходной сигнал высокого уровня: он может быть легко подключен к различным схемам.     Инструкции по уходу за изделием 1. Время инициализации индукционного модуля составляет около одной минуты после включения питания, в этот период модули выводятся с интервалом 0-3 секунды, через минуту, он переходит в режим ожидания. 2. объектив на поверхности модуля следует избегать, насколько это возможно, от источника помех, таких как светильник., во избежание неправильного действия путем включения помех; Используйте окружающую среду, чтобы избежать потока ветра как можно больше, ветер также мешает датчикам.
