NanoVNA H антенный сетевой анализатор 50 кГц 1 5 ГГц Частотный коротковолновый

NanoVNA H антенный сетевой анализатор 50 кГц 1 5 ГГц Частотный коротковолновый

Информация

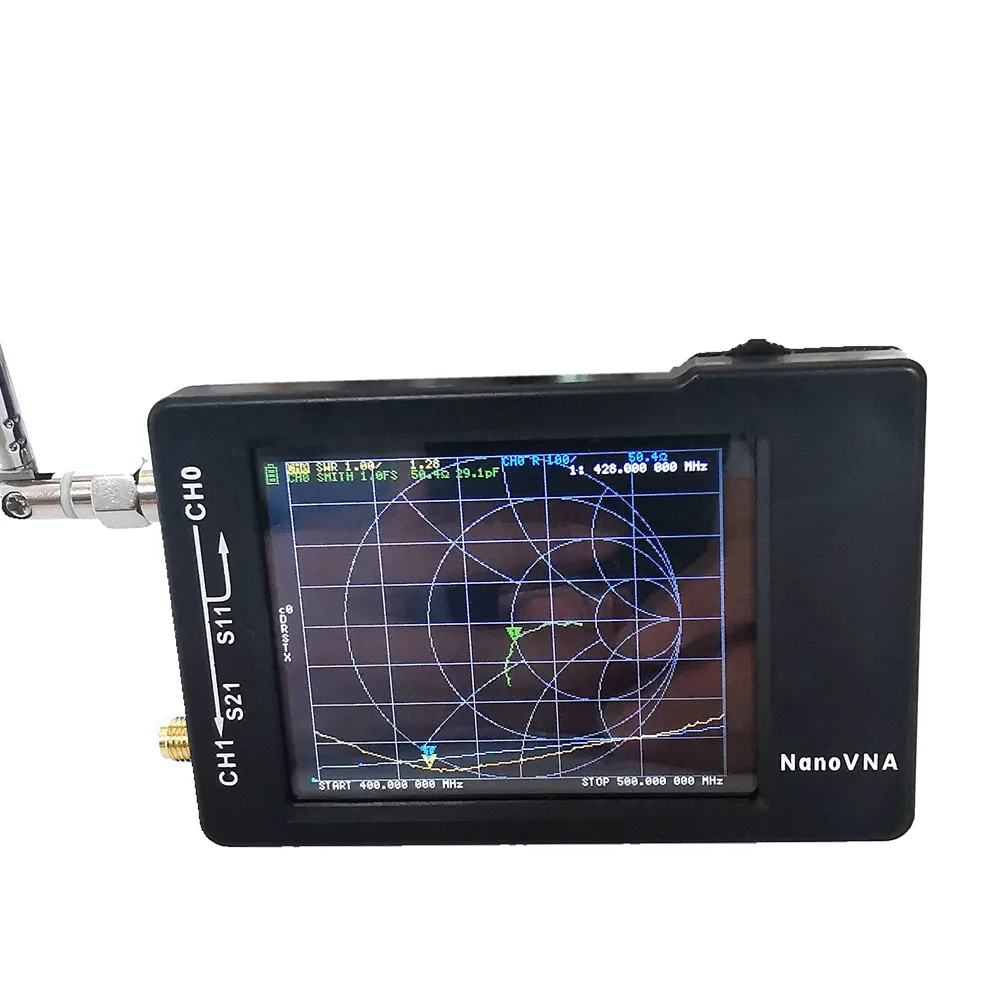

2019 новейший сетевой анализатор используется для измерения параметров S, соотношения напряжения, фазы, задержки и отображения тестовых данных с помощью диаграммы Smith.

Особенности

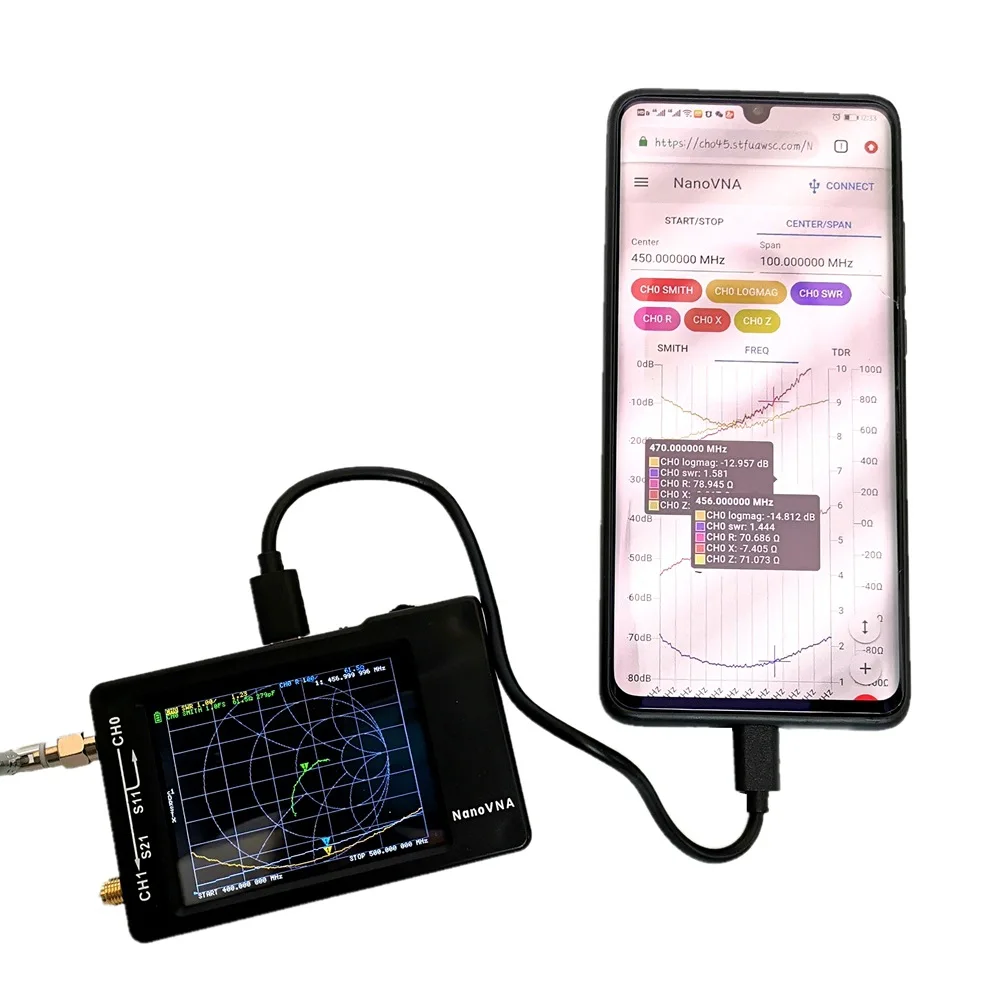

-Чтобы предложить вам большой опыт использования, наш сетевой анализатор поддерживает соединение с большинством мобильных телефонов Android, и отображает информацию одновременно.
-Оснащен функцией TDR, помогает оценить стабильность, переходное и стабильное состояние работы системы.
-Отображение количества электроэнергии на экране, удобно заряжать своевременно.

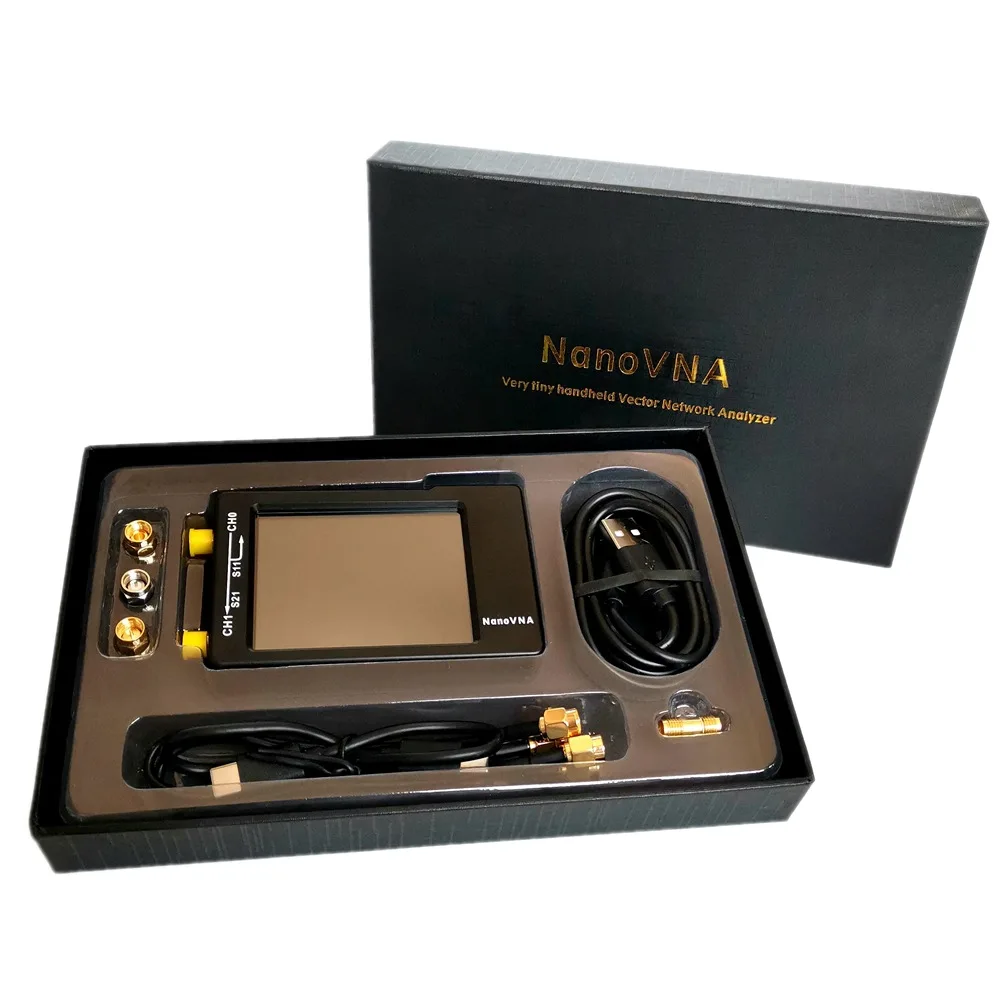

-Разработан с высококачественной бумажной коробкой снаружи и пластиковым держателем внутри, чтобы защитить его от повреждений, вызванных транспортировкой вибрации или другого процесса.

Технические характеристики
Материал: АБС-пластик
PCB: 54 мм x 85,5 мм x 11 мм (разъем и переключатель не включены)
Частота измерения: 50 кГц ~ 1,5 ГГц
Выход RF:-13 дБм (макс.-9 дБм)
Точность частоты: <2 ppm
Стабильность частоты: <0.5ppm
Диапазон измерения: 70 дБ (50 кГц-300 МГц), 50 дБ (300 м-900 МГц), 40 дБ (900 м-1,5 ГГц)
Порт SWR: <1,1
Дисплей: 2,8 дюйма TFT (320x240)
Usb-порт: type-C
Режим связи: CDC (последовательный)
Мощность: USB 5 V 120mA, Встроенный 450 mAh батарея, максимальный зарядный ток никель-металл-1A
Количество калибровочных точек: 101 (постоянный)
Количество точек сканирования: 101 (постоянный)
Дисплей отслеживания: 4
С меткой: 4
Настройки экономит: 5
Размер (о): Длина 7,5/19 см; ширина 4,9/12,5 см; высота 1,0/2,5 см
Вес (около): 8,8 унций/250 г
Цвет: черный

Обратите внимание
* Фактический цвет может незначительно отличаться от изображения в Интернете из-за настроек цвета монитора.
* Возможны незначительные отклонения в размерах для данных.
* Если вы хотите узнать больше деталей или у вас есть какие-либо вопросы, пожалуйста, просмотрите подробную страницу или свяжитесь со службой поддержки клиентов.

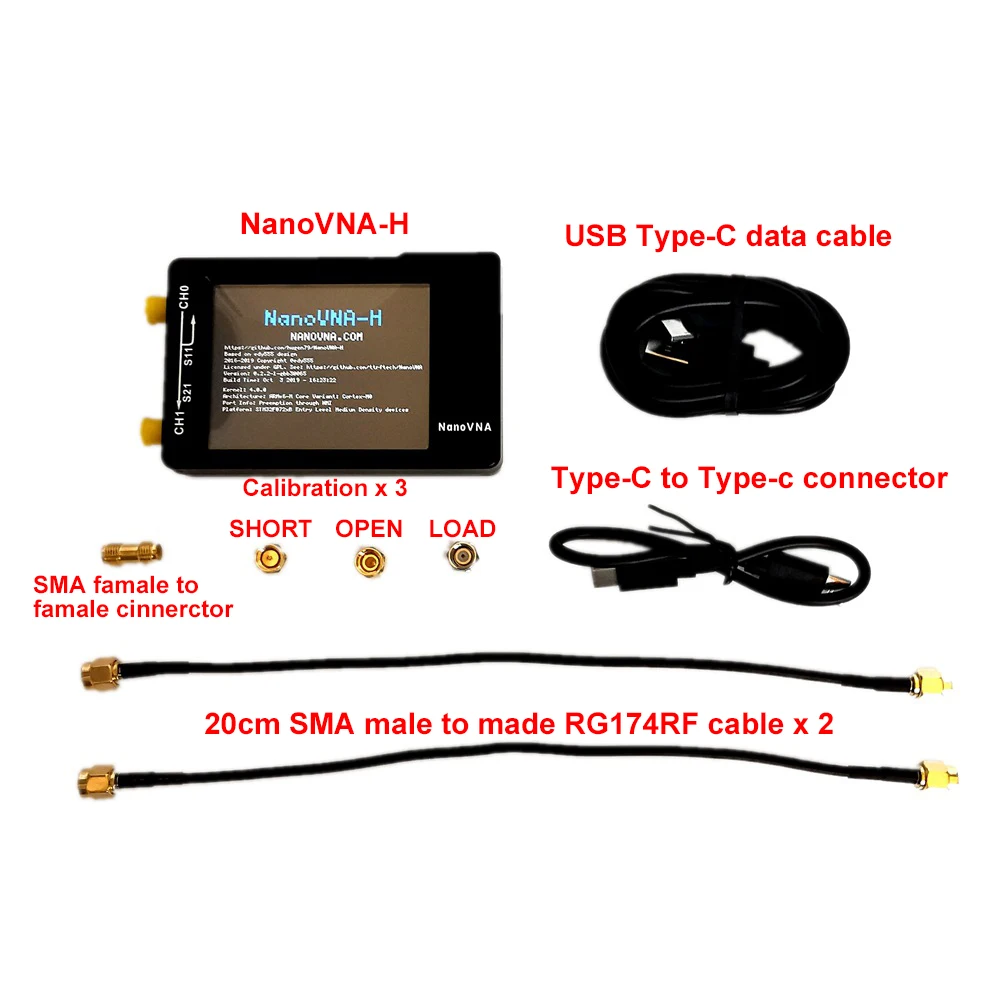

Упаковочный лист

-1 * хост нановны (включает экран 2,8 дюйма, аккумулятор 450 мАч)
-2*20 см SMA папа-папа RG174 кабель;
-1 * Разъем «Мама-мама»;

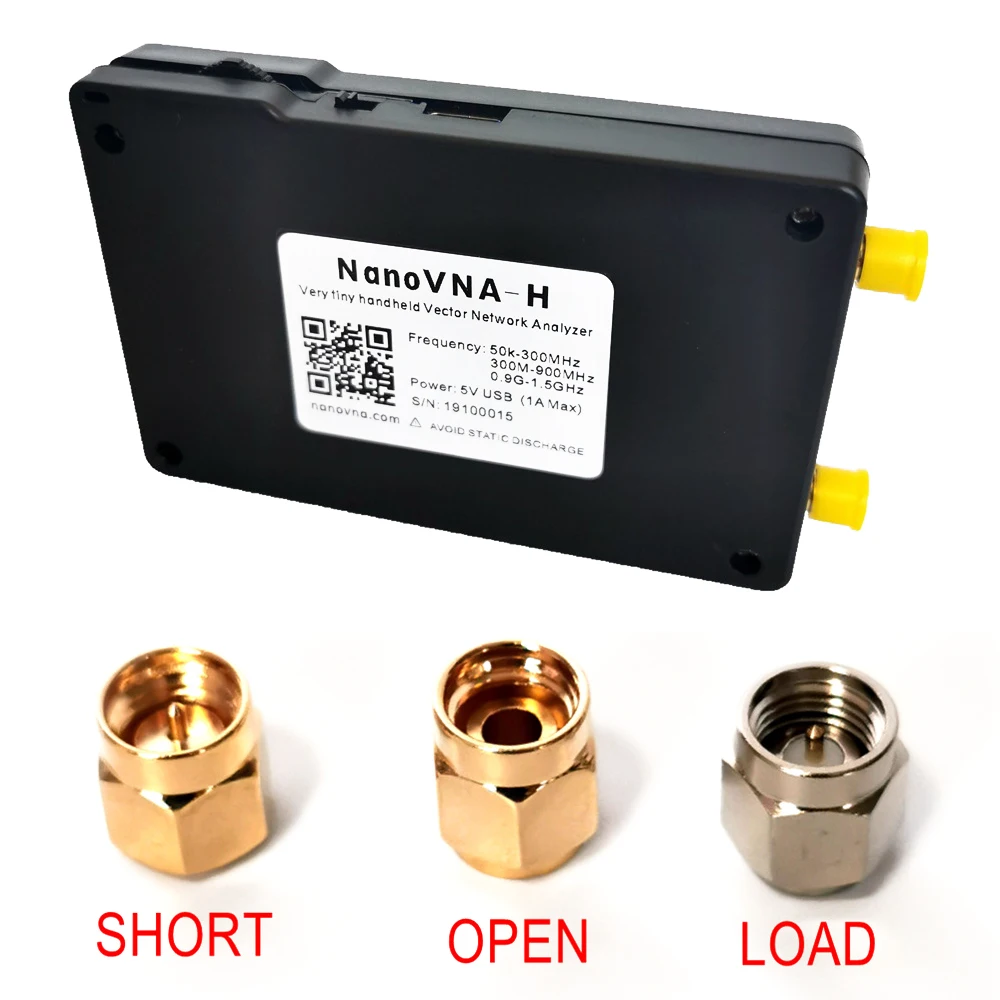

-1 * простой набор калибровки (короткий);
-1 * простой набор калибровки (открытый);
-1 * простой набор калибровки (нагрузка);
-1 * кабель usb type-C;
-1 * Разъем type-C-type-C
