ИЗОЛИРОВАННЫЙ ТИПRS485Ретранслятор

\
\

Один: краткое описание продукта

\
\

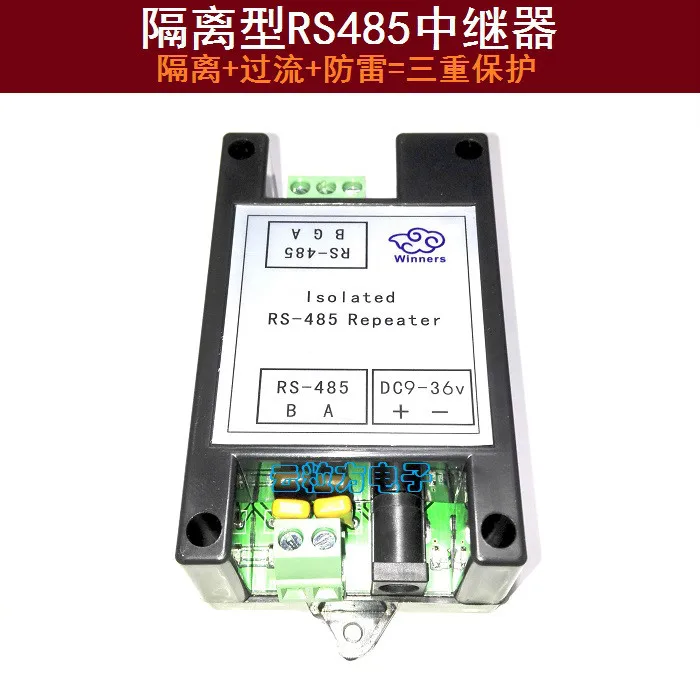

ИЗОЛИРОВАННЫЙ ТИПRS485EРетранслятор является высокопроизводительным промышленным уровнем. RS485Signal усилитель-удлинитель 。 продукт может автоматически воспринимать направление потока данных и скорость передачи данных. нет управления или сигнала рукопожатия., обеспечение прозрачной передачи данных полная изоляция оборудования Источник питания и сигнал связи, между тем, он имеет защиту от перенапряжения, Электростатическая защита и другие меры. с дальним расстоянием передачи, высокая скорость, характеристика стабильной производительности и надежности. широко используется в посещаемости машины, ICCard система зарядки, автоматизация управления, система контроля доступа Система 。

\
\

Два: Технические характеристики товара

\
\

1. Промышленный дизайн, полная изоляция связи, Стабильная и надежная производительность,Скорость передачи данныхБольшинствоВысота is500Kbps;

\
\

2. Встроенный высококачественный/dcизолированный силовой модуль, осуществляющий электрическую изоляцию между портами;

\
\

3 、Поддержка Мультимедиа Связь, Максимальная соединительность 128node, самая длинная передача дистанце1200rice;

\
\

4. Автоматическая технология управления потоком данных, автоматическая изоляция и контроль направления передачи данных;

\
\

5. Несколько мер защиты:Плюс или minus15KVOfESDprotect, 600 WTwo waytvsproct2.5kvкоммуникационная изоляция;

\
\

6. Широкий диапазон мощности supply9-36VDC, он также имеет защиту от обратного соединения.

\
\

\
\

Три: электрические параметры:

\
\

Rs485eоборудование подходит для длительной стабильной работы под рекомендуемой стоимостью; оборудование не будет повреждено при работе под предельным значением. но это может привести к разложению производительности. не превышать лимит в любое время, в противном случае это может привести к повреждению оборудования!

Project/параметр

Рекомендуемые значения (типичное значение)

Предельных значений

Рабочее напряжение

DC: 9-36 V

DC: 9-36 V

Номинальная мощность

0,36 Вт (9 V/35mA, красный/зеленый/синий 12 V/27mA; 24 V/15mA)

0,5 W

Рабочая температура

-30℃Reach70℃

-40℃Reach80℃

Ответственный способность

1-128node

128 узел

Связь расстояние

0-1200rice

1200 риса

Связь скорость

300-500 K bps

500 кбит/с

\
\

Четыре: 485 предостережений для проводки:

\
\

1. 485 экранированная витая пара должна быть использована для линий связи, лучше иметь несколько резервных копий., общая длина не превышает 1200rice.

\
\

2. Проводка вдали от высоковольтный провод, насколько это возможно, не идет параллельно с проводом питания, не связывать их вместе.

\
\

3. 485Bus должен быть ручной автобусной структурой, остановка звездного соединения и соединение ветви.

\
\

4. Go beyond30настольный контроллер или проволока длиной 500rice, должен adopt485Repeater.

\
\

5. AC оборудование для энергоснабжения и шасси должно быть действительно заземлено, и заземление хорошее.

\
\

6. Щит с экранированием wire485equipment gndсоединить вместе.

\
\

Пять: коммуникационные adoptionRS-485Wire требования к выбору материала для автобуса:

\
\

Use2Core экранированный кабель витая пара

\
\

Медь, диаметр линии 0,5 ~ 0,75 квадратных миллиметров,

\
\

Импеданце38 ~ 88ом/километр,

\
\

Емкостный reactance30 ~ 50Na метод/километр,

\
\

Stranding distance20Millimeter2Core экранированная витая пара (если расстояние линии не превышает 500mi, может уменьшить стандарт линии соответствующим образом, но это должна быть витая пара)

\
\

Шесть: ограничение на автобус:

\
\

Состоит из двух или более устройств, физически подключенных друг к другу, максимально допустимое соединение на устройстве bus128One, без повторителей, длина шины не больше или равна to1200rice. системная шина не должна быть разветвлена, если ветви неизбежны, необходимо выполнить следующие требования:

\
\

1. Длина ветки не больше или равна то10рису; сумма длины автобуса не превышает 800риса; общее количество оборудования на линии ветки не должно превышать 50 человек.

\
\

2. все сигнал связи линии должны быть так же далеко друг от друга, источников помех, насколько это возможно. сигнальная линия должна ослаблять электрическую скважину, нельзя сравнить с сильной электроэнергией (as220Volt жилое Электропитание) или радиочастотными сигнальными линиями (asCATV, большая сигнальная аудиолиния) параллельная маршрутизация, если параллельный путь, расстояние должно быть больше than0.5rice

\
\

3. соединение всех линий должно быть сварено или затянуто из-за настройки провода. и сделать водонепроницаемую и влагостойкую обработку, например, стыковое соединение может быть плотно скреплено водонепроницаемой лентой или запечатано эпоксидной смолой.

\
\

Семь: Общий сигнал:

\
\

1. Все устройства на одном сегменте сети должны иметь единое расположение сигнала, чтобы избежать помех общего режима.

\
\

2. Централизованный источник электропитания, положить все силы на одном и том же сегмент (автономный источник электропитания, в том числе коммуникационного оборудования) на постоянном токе от отрицательные полюса поставляются напрямую соединены вместе, чтобы сформировать общий сигнал местах.

\
\

В это время сигнал-источник питания постоянного тока.

\
\

3.Одиночный независимый источник питания, расположение всех автобусных устройств на одном сегменте сети (черная линия) Контакты соединены вместе, таким образом, является общей сигнальной поверхностью.

\
\

Восемь: Монтажная схема

\
\

Девять: рекомендуется несколько методов отладки:

\
\

Прежде всего, убедитесь, что оборудование подключено правильно. И строго в соответствии с правилами:

\
\

1. Общий наземный метод: линия use1A или щит линии будут держать all485equipment gndсоединить вместе, это позволяет избежать возможных различий, которые влияют на связь между всеми устройствами.

\
\

2. Метод сопротивления терминала: на последней one485equipment 485 + and485-Up Соединительный 120ohm сопротивление терминала для улучшения качества связи.

\
\

3. Метод отключения промежуточного сечения: путем отключения от середины, мы можем проверить, вызвано ли это повреждением всей линии связи, вызванным перегрузкой оборудования и дальним расстоянием связи.

\
\

4. Индивидуальный метод рисования проводов: просто потяните одну линию к оборудованию временно, это может быть использовано для устранения проблем, если проводка вызвана Сбой связи.

\
\

5. Метод замены преобразователя: Носите с собой несколько преобразователей, это может устранить, влияет ли качество преобразователя на качество связи.

\
\

6. Метод отладки ноутбука: Прежде всего, убедитесь, что ноутбук, который вы носите с собой, является нормальным устройством связи. замена клиентского компьютера, связь, если возможно, это означает, что последовательный порт компьютера клиента может быть поврежден.

'
