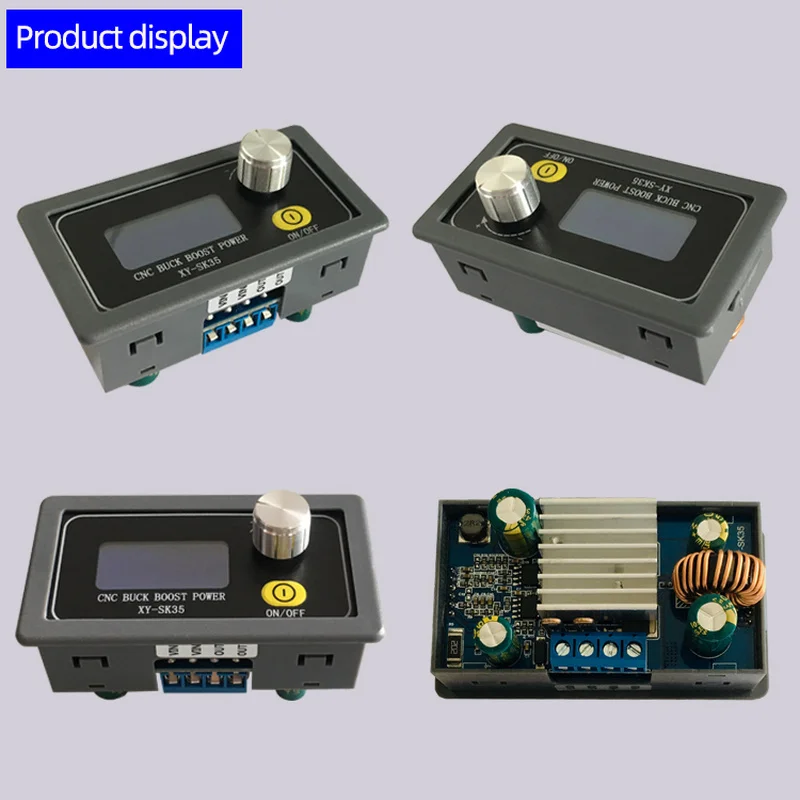

SK35 DC 5 30V 4A 35W 12V 24V Автоматический повышающий/понижающий преобразователь CC CV

RM1307731646900491

Основные характеристики продукта:

1. NC регулирует напряжение и ток, что является удобным, быстрым, промышленным качеством и высокой точностью, и может быть непосредственно использован в инженерных проектах.

2. Использование Профессионального источника питания жидкого кристалла, интерфейс четкий, операция очень проста, и механизм защиты почти идеален.

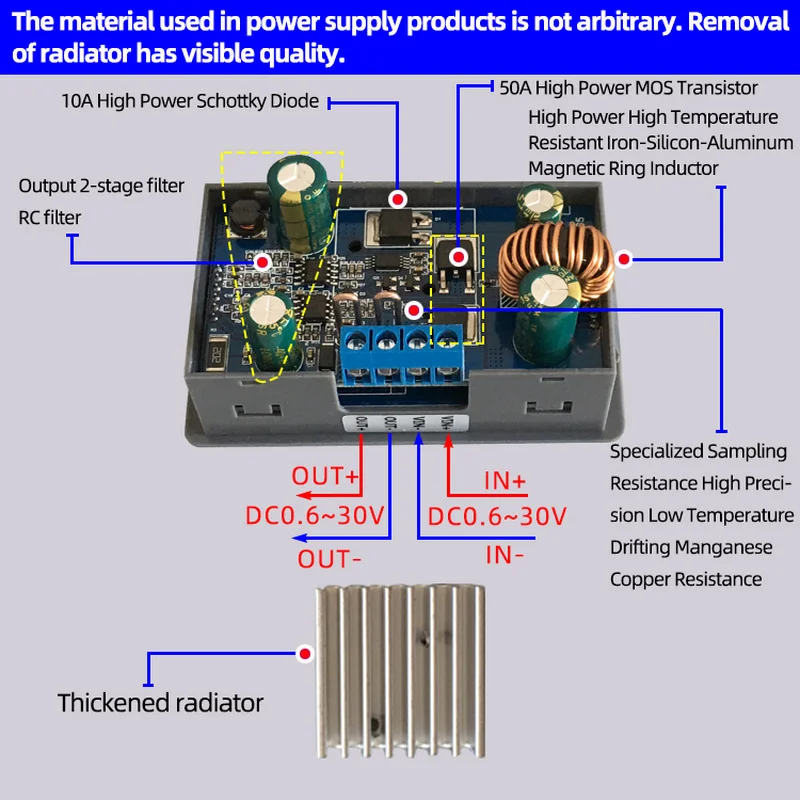

3. Аппаратная защита: входная защита от обратного подключения, обратное соединение без горения; Выходная защита от короткого замыкания, короткое Подключение без горения; Выход против обратного орошения, зарядка аккумулятора без дополнительного антиобратного диода;

4. Защита программного обеспечения: Защита от перенапряжения (OTP), защита от перегрузки по току (OCP), защита от избыточной мощности (OPP), защита от перегрева (OTP), входная защита под напряжением (LVP);

5. По умолчанию можно установить напряжение или постоянный ток, которые можно быстро отрегулировать в различных приложениях.

6. Напряжение и ток могут быть заблокированы для предотвращения неправильной работы!

7. Полный материал, стабильная производительность и широкое использование.



1. Параметры продукта:

Входное напряжение: 5 В-30 В постоянного тока (ниже 4,7 в с защитой от низкого напряжения LVP, рекомендуется, чтобы входное напряжение было выше 7 в, когда входное напряжение ниже 7 в, выходная мощность будет уменьшаться, чем ниже входное напряжение, тем меньше выходная мощность).

Выходное напряжение: 0,6-30 В постоянного тока

Выходной ток: 0-4,0 A

Выходная мощность: 35 Вт при естественном рассеивании тепла и 50 Вт при воздушном охлаждении

Точность напряжения: ± 0.5% + 1 байт, разрешение: 0,01 В, Заводская точность калибровки

Точность тока: ± 0.8% + 3 байта, разрешение: 0.001A, Заводская калиброванная точность

Эффективность преобразования: около 88%.

Мягкий старт: Да.

Защита обратного подключения на входе: Да, обратное соединение не горит

Выход анти-заглушка: Да, он может быть непосредственно подключен к батарее.

Защита от короткого замыкания на выходе: Да, он может быть непосредственно подключен к выходному терминалу.

Температурная защита (OTP): Да, 100℃.

Рабочая частота: 180 кГц







После установки в СС значение постоянного тока по умолчанию настраивается. При вождении светодиодный индикатор может быть быстро затемнен, вращая энкодер, что очень удобно.

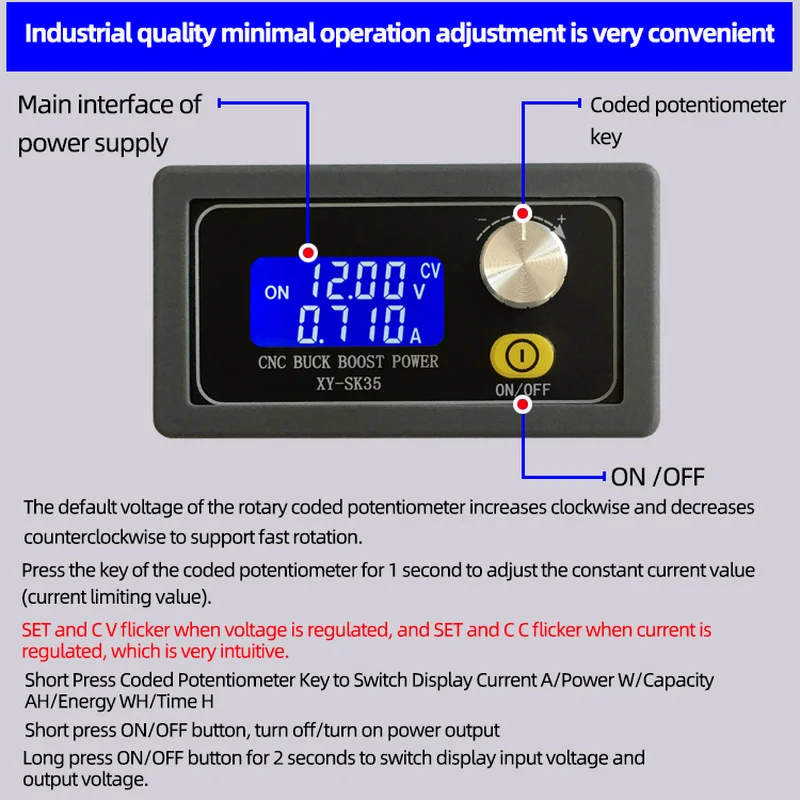

2. Настройка интерфейса инструкции по эксплуатации:

2,1. Нажмите клавишу вращающегося кодировщика в течение 3 секунд, чтобы войти в интерфейс настройки.

2,2. Регулируя параметры поворотного кодового потенциометра, он может поддерживать быстрое вращение (быстрое увеличение/уменьшение) и переключать параметры, которые будут регулироваться нажатием кнопки поворотного кодового потенциометра.

2,3. Максимальная емкость (OAH)/Максимальная энергия (OPH)/Максимальное время работы (OHP) интерфейс, нажмите кнопку «Вкл/Выкл», чтобы выбрать открытие или закрытие соответствующей функции, и если она закрыта, Отобразите «--»;

2,4. В интерфейсе параметров максимальной емкости (OAH)/максимальной энергии (OPH) нажмите кнопку ВКЛ/ВЫКЛ, чтобы выбрать диапазон емкости (9. 999ач/99.99Ah/9999999Ah, 9.999Wh/99.999Wh/99999999Wh);

2,5. После настройки параметра нажмите и удерживайте кнопку потенциометра кодировщика в течение 3 секунд, чтобы выйти из интерфейса настройки и автоматически сохранить параметры настройки;



Примечание: После защиты продукта, выход будет выключен, ЖК-дисплей будет отображать соответствующий защитный код (LVP/OVP/OCP/OPP/OAH/OPH/OHP) сам чип питания также имеет различную защиту, если чип сам по себе защищен, OEP будет отображаться.



3. Этот продукт имеет функцию блокировки:

Нажмите кодовая Кнопка потенциометра в течение 5 секунд, зафиксируйте установленное напряжение и ток, чтобы предотвратить ошибки! После блокировки нажмите кнопку потенциометра кода в течение 5 секунд, чтобы разблокировать!



4. Метод использования продукта:

4,1. В качестве общего источника питания с повышением и падением с защитой от перенапряжения/перегрузки по току/перегрузки/перегрева/низкого напряжения;

(1) настройка значения напряжения.

(2) Установите значение постоянного тока (значение защиты от перегрузки по току); (например, значение постоянного тока составляет 3,00a, тогда максимальный ток вашего продукта может достигать только 3A, когда ток достигает 3 А, жидкий кристалл будет отображать состояние «CC», В противном случае жидкий кристалл будет отображать состояние «CV».)

4,2. Используйте в качестве зарядного устройства

Продукты без функции постоянного тока не могут использоваться для перезарядки батарей. Из-за большой разницы в напряжении между аккумуляторами и зарядными устройствами ток зарядки слишком велик, и батареи повреждены. Поэтому батареи должны заряжаться от постоянного тока в начале. Когда зарядка достигает определенного уровня, батареи должны автоматически переключаться обратно на постоянное напряжение зарядки.

(1) Определите плавающее напряжение заряда и ток нужного вам аккумулятора; (если параметр литиевой батареи-3,7 В/2200 мАч, плавающее напряжение заряда-4,2 В, если это перезаряжаемая батарея 12 В, плавающее напряжение заряда, как правило, составляет около 14 в).

(2) при отсутствии нагрузки Установите значение напряжения, чтобы выходное напряжение достигло плавающего напряжения заряда; (Если зарядка 3,7 в литиевая батарея, Отрегулируйте выходное напряжение только на 4,2 В)

(3) настройка значения постоянного тока (зарядный ток аккумулятора) при условии отсутствия нагрузки;

(4) подключите аккумулятор и зарядите его.

4,3. Используется как светодиодный драйвер постоянного тока

(1) определить рабочий ток и максимальное рабочее напряжение светодиодный-накопителя.

(2) при отсутствии нагрузки установите значения напряжения и тока, чтобы выходное напряжение достигло максимального рабочего напряжения и тока светодиодный.

(3) Подключите светодиодный индикатор и протестируйте его.

Этот продукт может регулировать значение постоянного тока (от 0 до рабочего тока) для достижения светодиодный затемнения, не стробоскопический!

5. Функциональные детали

5,1 Емкость/энергия/Время работы:

После включения, будет автоматически запущена запись. После выключения будет отображаться значение последнего состояния. После включения снова запись запустится автоматически. В соответствующем интерфейсе соответствующие данные будут автоматически очищены нажатием кнопки вкл/выкл в течение 3 секунд.

5,2 Настройка максимальной мощности/максимальной энергии/Максимальное время работы

5.2.1. Установите максимальную емкость (OAH)/энергию (OPH): когда функция OAH/OPH активирована, когда статистическая Емкость/энергия выше максимальной мощности/набора энергии, источник питания автоматически отключает выход и мигает «OAH»/«oph»; После поднятия будильника автоматически очищается мощность/энергопотребление;

5.2.2. Установите максимальное время разряда (OHP): когда функция OHP активирована, когда источник питания работает дольше установленного максимального времени разряда, источник питания автоматически закрывает выход и мерцает для отображения "OHP"; После того, как OHP будильник поднимается, автоматическая очистка времени статистики;

    Эта функция может реализовать количественный/Синхронный источник питания очень хорошо.

Примечание: когда функции OAP/OPH и OHP не включены, источник питания будет автоматически записывать Емкость/энергию и время работы. Когда функции OAH/OPH и OHP включены, источник питания автоматически выключается и выводится после установки значения. Когда функция OHP включена, время работы источника питания является режимом обратного отсчета.

6. Примечания:

6,1. Вход модуля VIN-запрещает короткое соединение с выходом-в противном случае функция постоянного тока потерпит неудачу.

6,2. Убедитесь, что мощность источника питания всегда больше, чем мощность, требуемая выходной нагрузкой!

6,3. Если модуль хочет выводить при полной нагрузке, входное напряжение должно быть более 8 в. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт. Максимальное значение тока модуля составляет 4А при условии, что максимальная выходная мощность ограничена, например, 18В, и ток должен быть не более 2А.

6,4. Модуль имеет функцию защиты от входного напряжения, по умолчанию около 4,7 в, ниже этого значения, автоматически отключает выход, когда напряжение выше 4,7 в, автоматически восстановит выход (Примечание: 4,7 в-это напряжение в порту продукта, когда входной ток относительно большой, Не игнорируйте частичное напряжение на входном проводе).
