Простой радиочастотный измеритель мощности GL2700 Космический широкополосный

Простой радиочастотный измеритель мощности GL2700 Космический широкополосный

Электронное мелкомасштабное производство-популярное Любительское развлечение., он идеально интегрирует математику, электромагнетику и технологическую эстетику, это часть традиционного ремесла, который делает идеальную. не ставьте под вопрос вашу способность рук, think200много экс-Вильям. самостоятельно изготовленный телескоп Herschel с полированными линзами, случайно обнаруженный уран. телескоп Galileo был также сделан самостоятельно.

GL2700 простой радиочастотный измеритель мощности, широкополосный детектор пространственного сигнала

Напряжение питания: Direct4.5V-5,5 V, обратите внимание на то, что нет встроенного стабилизатор напряжения блока., не поставляем Мощность защита от перепадов напряжения, зарядка treasure4.96v блок питания

Использование тока: <50 мА

Вход импеданс: 50Ohm

Измеряемый Частотный диапазон: 5 кГц --- 2700 МГц

Диапазон измеряемой мощности:-50 дБм (Вт) --- + 5 дБм (Вт) (проверка абсолютной мощности)

Применимый человек: подростковые радиолюбителей. первоначально хотел позвонить «детектор привидения» (в конце концов, по сравнению с моим собственным. GL500Power meter, динамическое логарифмическое соотношение измерения составляет всего 55 дБ, gl500achie90dbof), но такой срок может стимулировать три вида людей. все мы верим В науках и диалектическом мышлении, в поисках правды от фактов. но вообразите это. вы вынимаете это из кармана и подключаете его для зарядки po.10сантиметровой медной проволоки, как у детектива, посмотрите источник сигнала, мм., просто Почувствуйте себя «прохладным. "。

Будьте внимательны: используется в этой продукции m8Singlechip, мощность обнаружения byAD8362Chip композиции. выходное постоянное напряжение тока с помощью зарядного казначея 4.96vв в основном удобно, я предоставляем нижний исходный код этого MCU., так что вентиляторы могут ремонтировать и менять.

Этот продукт использует одночиповый компьютер в качестве ядра, он значительно упрощает дизайн., сокращает время разработки, экономию затрат, простой, надежный, практичный,

При измерении высокой мощности портативного радио, аттенюатор необходим, или держать расстояние, обратите внимание на измерение импеданса оборудования.

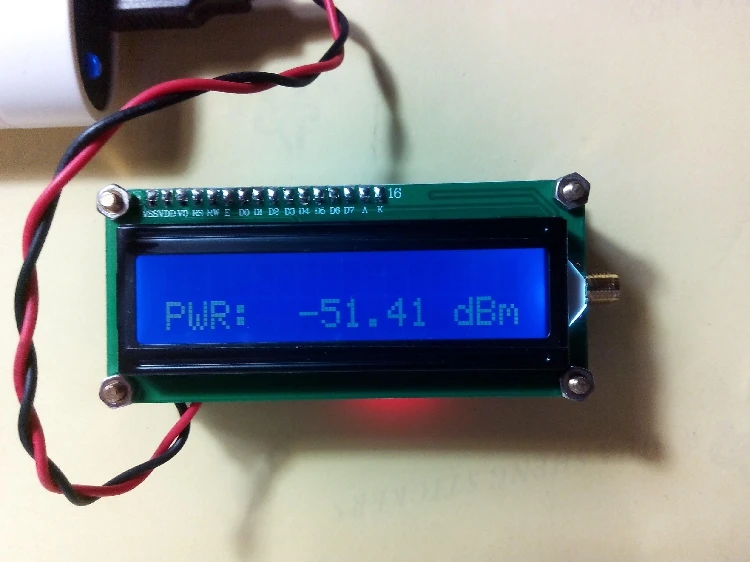

Экран дисплея этого продукта делится на две линии, аналоговый дисплей utlink размер питания, каждый полурешетчатый рост слева направо увеличивает приближение. 2dbmw, частота обновления в секунду 25 секунд

Даунлинк цифровой дисплей значение мощности, частота обновления в секунду.

Будьте внимательны: физическое наличие как профессиональных, так и самостоятельных инструментов, выходное напряжение уклон «линейная ошибка», то есть характеристики фактической трансформацииКриваяРезьбовое соединение с теорияПрямая линияМогут быть обнаружены 。 Дисплей результаты путем расчета степень соответствия выбирайте размер исходя из фактического подходит 。, используя дно исходный код один чип, предоставляемые Али, связывайтесь с нами через Wangwang для пользователя обучения и калибровки, волшебная и техническое обслуживание 。

Кстати, я хотел бы сказать об этом здесь. антенна такая же, как и линия передачи сигнала. имманентные резонансные точки антенны определенной длины отличаются, антенны имеют высокую частотную селективность, так как антенна передатчика, частота передачи должна быть такой же, как резонансная точка антенны., таким образом, Передатчик обладает высочайшей выходной эффективностью. С другой стороны, как приемная антенна, частота полученного сигнала совпадает с точкой резонанса антенны. амплитуда полученного сигнала будет самой большой. поэтому попробуйте использовать соответствующую антенну для обнаружения наличия или отсутствия желаемого пространственного сигнала. или размер 。
