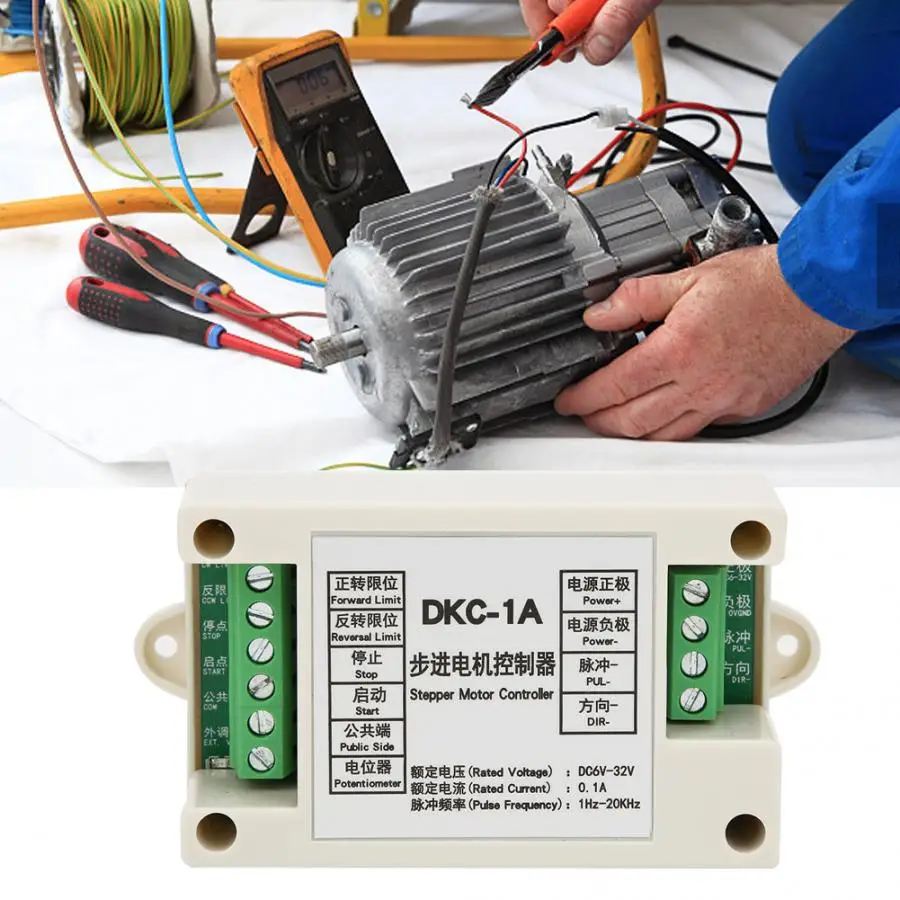

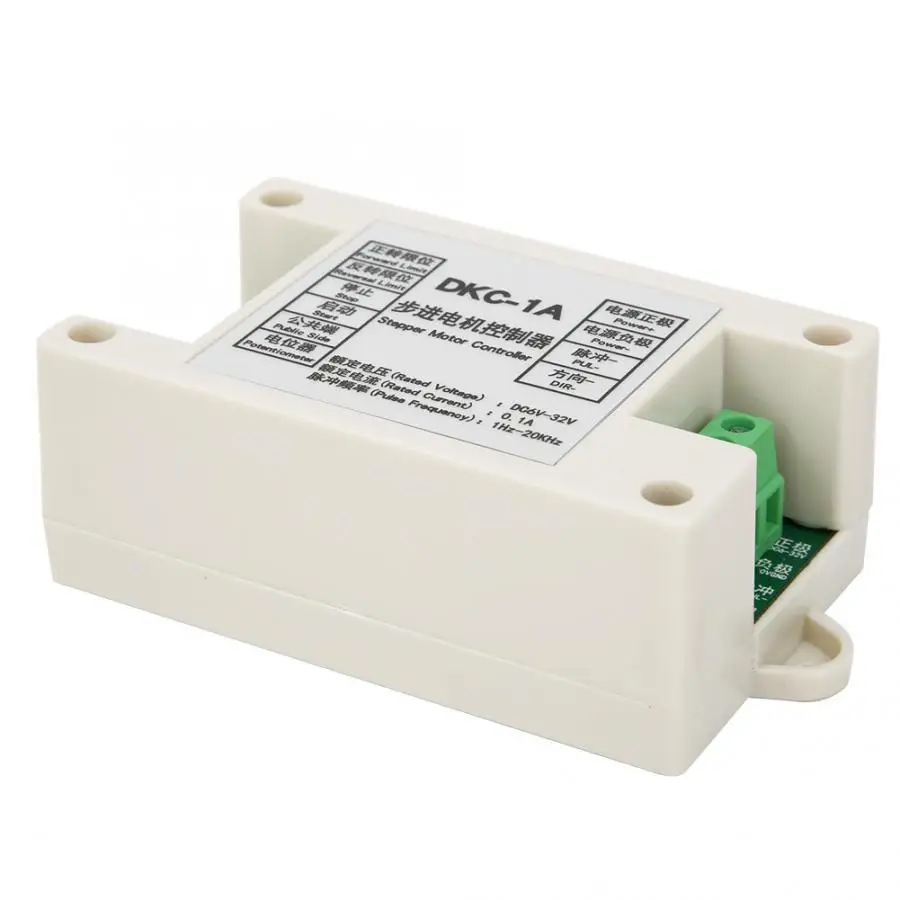

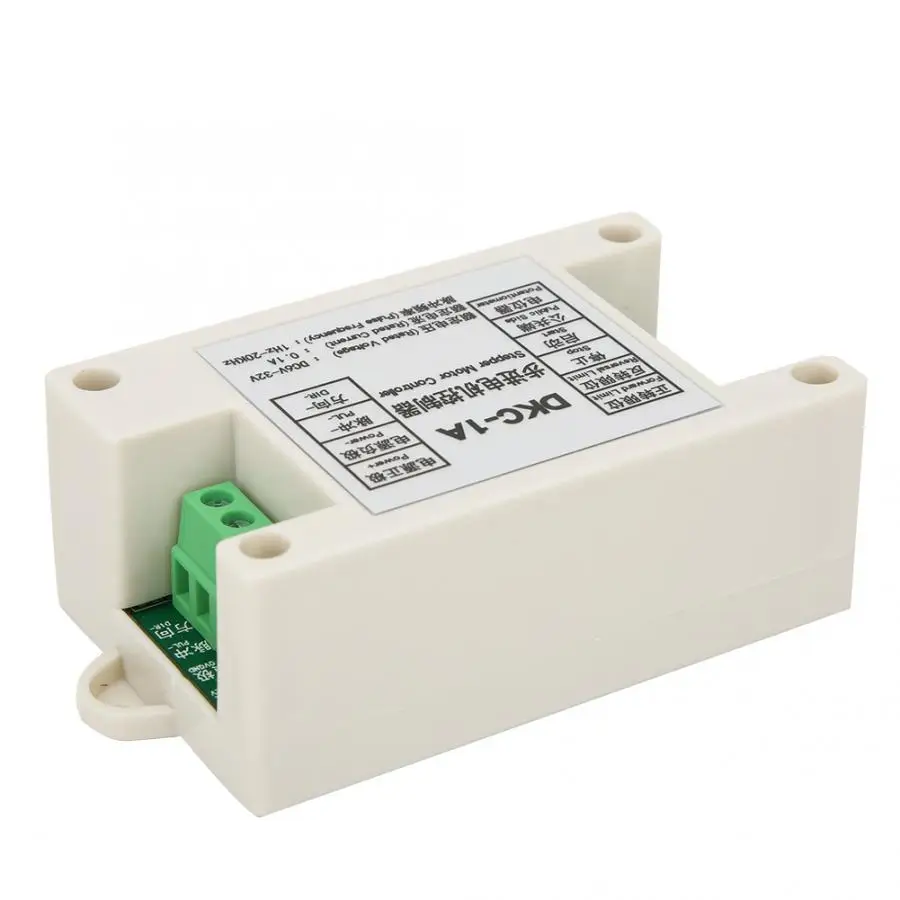

Драйвер контроллера двигателя для Степпер с сервоприводом DC5 ~ 32 V PLC контроллер

Особенности:

Параметры:

Тип изделия: контроллер шагового двигателя
Входное напряжение: 5 ~ 32 В постоянного тока

Настройка режима работы: (переключатель циферблата: 1 ВКЛ, 0 в нижней части)

1. Контрольный сигнал 0-24 В, сигнал действителен для падающего края, и сигнал триггера должен храниться выше 2,5 us.
2. Встроенный потенциометр и внешний потенциометр автоматически переключаются. Внешний потенциометр подвешивается, что является управляющим подделкой встроенного потенциометра. Если внешний потенциометр подключен (менее или равен 10 K), плата управления автоматически переключается на внешний потенциометр.
3. Выполните Переключатель настройки, Встроенный потенциометр, внутри контроллера, откройте корпус для настройки.

Функция Описание:
1. туда и обратно в автоматическом режиме: после того, как контроллер режима Курки с самого начала (общий конец и позвольте input сенсорный), Мотор будет автоматически перемещаются назад и вперед между передней стороной лимит на оборотной стороне монеты лимита. До тех пор, пока триггер не остановит вход.
2. Одиночный Сенсорный режим: после запуска режима двигатель будет вращаться. Когда двигатель достигает предельного срока, двигатель остановится. Если двигатель снова срабатывает, он обратится. Когда обратный предел достигается, мотор останавливается. Триггер стартового двигателя снова и повторите вращение вперед для этого цикла.
3. Одиночный режим круговой поездки: после запуска режима Двигатель вращается вперед. Когда он достигает предельного уровня, он останавливается, затем начинает обратный. Когда обратный предел достигается, мотор останавливается.
4. режим пробежки: начальный конец и общий конец соединены с вращением вперед, и релиз выключен; связь между Стопорная и общим концом перевернута, и остановка высвобождена.

Проводка и другие инструкции:
1. Контроллер является универсальным шаговым двигателем и управление сервомотором. Общий привод шагового двигателя, приводы сервопривода могут быть совпадают и использованы независимо от размера двигателя.
Различные метки порта привода двигателя отличаются, но интерфейс работает так же.
EM = ENA = PREE enable
PUL = PULS = CLK pulse
DIR = CW = направление CCW
Этот контроллер использует общий метод подключения анода:
Драйвер PUL + и DIR + подключаются к положительным полюсам блока питания + 24 В
Контроллер PUL-подключенный драйвер импульсный вход (PUL-, PULS-, CLK-)
Привод DIR-подключенный вход направления привода (DIR-, CW-, CWW-)
EN +, EN-это обычно пусто.
2, концевой выключатель, кнопочный переключатель
Механические переключатели, кнопочные переключатели, концевые переключатели, ножные переключатели и т. Д., используются в двухпроводной нормально разомкнутый тип. Одна нога соединена с общим концом, а другая нога соединена с соответствующим входным концом, таким как старт, стоп, вперед и обратный предел.
Электронные переключатели, такие как Фотоэлектрические переключатели, бесконтактные переключатели и выключатели Холла требуют DC24V трехпроводной нормально открытый тип NPN. Две линии являются линиями питания и непосредственно подключены к контроллер блок питания; другая-сигнальная линия, которая непосредственно соединена с соответствующим входом, остановкой, вперед и обратным концевым терминалом.
3, внешний потенциометр
Внешний потенциометр требует значения сопротивления ≤10K, и мощность не требуется. Внешний потенциометр должен быть подключен к внешнему регулируемому входному терминалу общего терминала соответственно.
