Коротковолновая радиостанция CW QRP S PIXIE 7 023 кГц|Запасные части| |

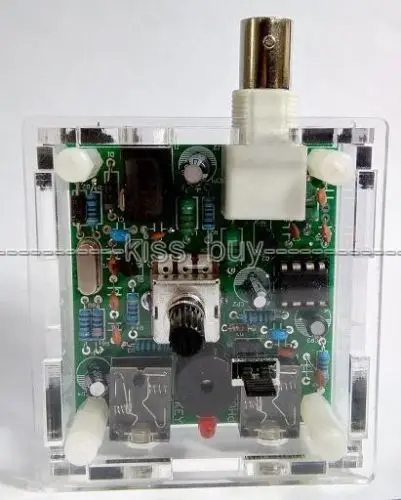

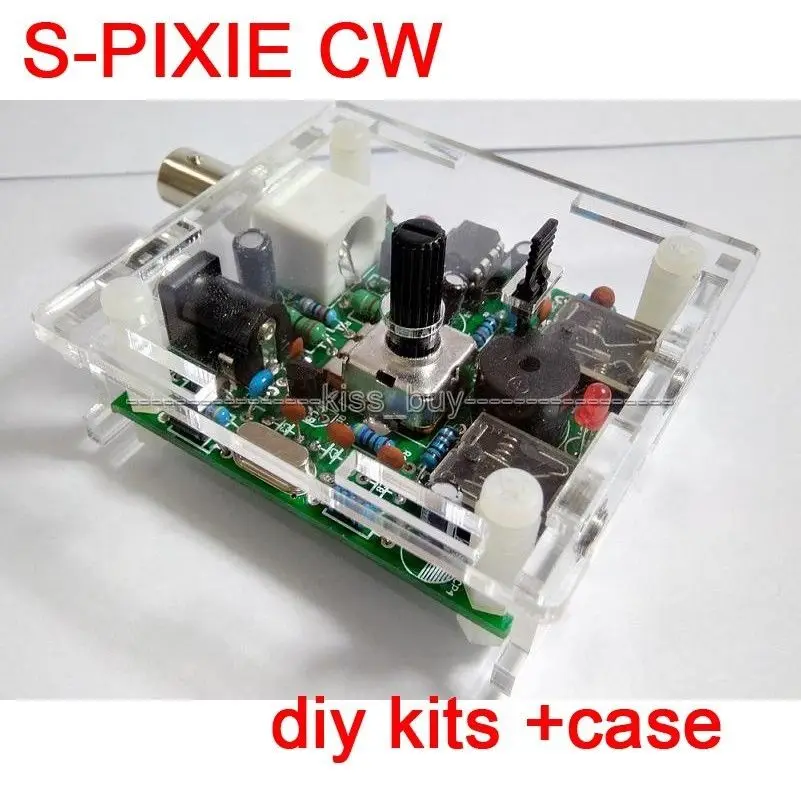

Diy наборы S-PIXIE CW QRP супер Коротковолновая радиостанция 7,023 кГц + чехол
Описание: Особенности:

Это diy наборы с чехлом

1. Введение «Пикси»-это очень маленький объем простого 40-метрового диапазона микро-мощного амплитудного телеграфа, несмотря на небольшие размеры и ограничения приемника постоянного тока, он способен проработать несколько сотен миль при подключении к хорошей 40-метровой антенне. «S-Forty-9er», дизайн «LXQQFY.com». Улучшения следующие: z вертикальное сопротивление изменяется на горизонтальное сопротивление, решает проблему сопротивления к короткому замыканию. Z мы не различаем положительные и отрицательные электроды блока питания. Диапазон входной мощности увеличен до 13,8 В. z добавьте звуковые сигналы зуммера для отправки (Используйте перемычку), добавьте светодиодный сигнал для отправки. Z добавьте акриловую оболочку.

2. Технические характеристики

Питание: 9 ~ 13,8 В вольт постоянного тока,> 500мА (рекомендуется использовать батареи)

Антенна: 50 Ом, 7 МГц, SWR <2,0

Получение: статический ток 20 мА

Мощность передачи: 1,2 Вт

Частота: запуск частоты вибрации, 7023 кГц

Получает частоту локального генератора: около 7023-7023 кГц

Режим: CW

KEY: Ручной Чехол: акрил

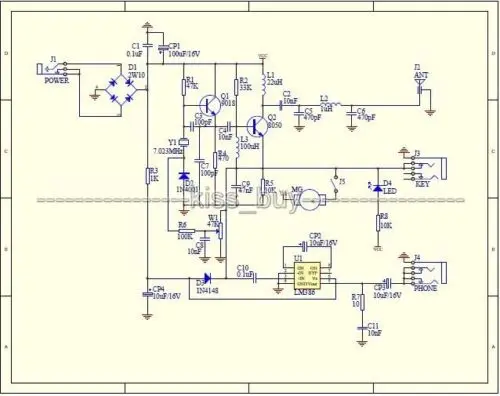

3. Принцип цепи см. На последней странице документа сопроводительные чертежи, 9018 и окружающие компоненты, составляющие типичный осциллятор колпитс и продолжающие колебаться (сигнал колебания утечка около 1 мВт) при получении локального сигнала осциллятора напрямую соединяется через конденсатор до 8050. Состояние излучения (клавиша нажимается), 8050 в качестве усилителя класса C усиленный сигнал через конденсатор 0,01 мкФ в сочетании с фильтром нижних частот типа pi, А затем отправляется на антенну; Состояние приема (ключевой выпуск), 9018 элемент вокруг осциллятора beat (BFO), 1N4001 в сочетании с высоким напряжением и снижением емкостного давления увеличивается с концами постоянного тока, местную частоту колебаний можно увеличить примерно до 0-3 кГц 7,023 МГц, сигнал приема может быть легко выполнен частота летучих мышей. 8050 смещен в нелинейном регионе (думаю, транзистор-это не более двух неверных диодов впритык), сигнал, полученный антенной с BFO сигнальный микшер, смешивание аудиосигнала, полученного после соединения конденсатора 0,1 мкФ с усилителем мощности звука LM386, Звуковой сигнал усилен конденсатором 10 мкФ через 5-футовые эвакуационные наушники LM386. Ключевое управление не только LM386-off блока питания переключается 1N4001 varactor диагональю, благодаря чему ёмкость типа смены состояния.

Примечание:

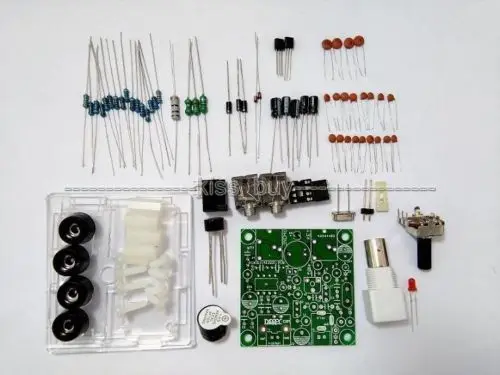

Этот элемент diy наборы. Это потенциометр, с чехлом + большой потенциометр

Посылка ходит
100% Новый бренд
1 XDiy наборы S-PIXIE CW QRP супер Коротковолновая радиостанция 7,023 кГц + чехол
