2-полосный ШИМ-модуль с регулировкой частоты импульса и рабочего цикла

2-полосный ШИМ-модуль с регулировкой частоты импульса и рабочего цикла

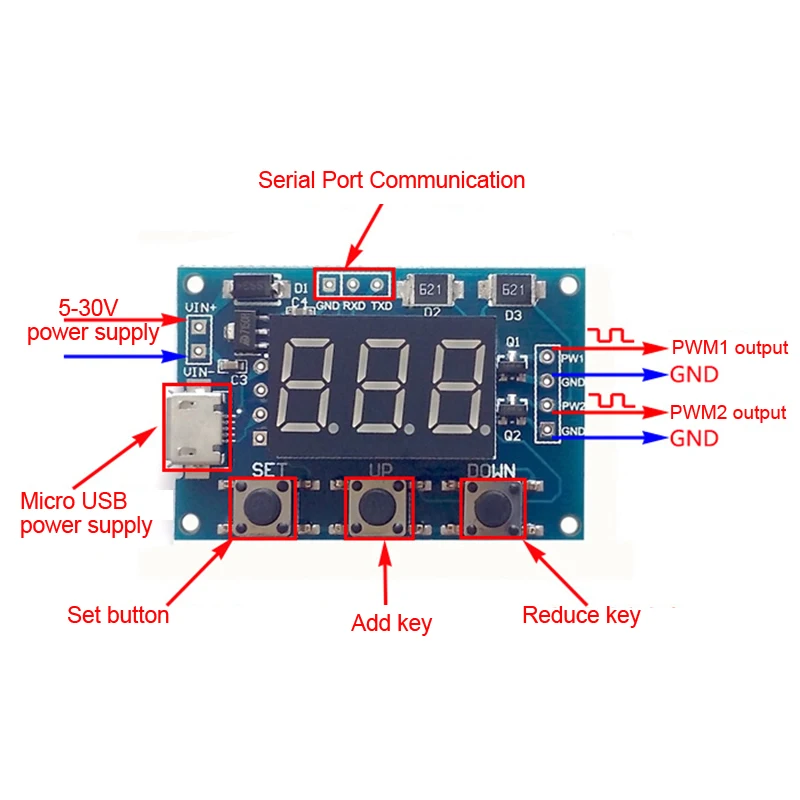

Основные характеристики модуля: 1. Два независимых PWM выхода могут быть установлены частоты и рабочий цикл соответственно. 2. Широкий диапазон частот и высокая точность; 3. Серийная связь Размер формы: 41*28 мм Толщина: 1,6 мм I. Описание модуля Два независимых PWM выхода могут быть установлены частоты и рабочий цикл соответственно. Частота делится на три диапазона: 1. XXX (без десятичной точки): самый маленький блок-1 Гц, от 1 Гц до 999 Гц; 2. X X.X (знака после запятой в десятку населенных пунктов): самый маленький блок 0,1 кГц; Диапазона значений является 0,1 кГц ~ 99,9 кГц. 3. X.X.X. (все три имеют десятичные точки): самая маленькая единица-1 кГц; Диапазон значений-1 кГц ~ 150 кГц. Е. Г. Частотный дисплей: 100 представляет собой импульсный выход 100 Гц от PWM; 54,1 представляет PWM выходной Пульс 54,1 кГц; 1.2.4. Импульсный сигнал, представляющий выход 124 кГц от PWM Рабочий цикл колеблется от 0 до 100; Три частотных диапазона делят рабочий цикл, все заданные параметры, экономят питание. II. Настройка параметров Модуль имеет три клавиши: Настройка, вверх, вниз; 1. При нажатии кнопки [Set] Переключатель отображает четыре параметра (FR1: частота PWM1; dU1: рабочий цикл PWM1; FR2: частота PWM2; dU2: рабочий цикл PWM2), И соответствующее имя параметра мигает перед переключателем. 2. Нажмите [вверх] и [вниз], чтобы изменить текущие значения параметров (длинное нажатие может быстро добавить или вычесть). 3. Каждый ШИМ имеет три предустановленных частоты. В интерфейсе отображения частоты рабочий цикл трех частот одинаковый, нажав кнопку [SET] в течение длительного времени. (XXX: диапазон 1 Гц до 999 Гц; X X.X: диапазон 0,1 кГц до 99,9 кГц; X.X.: в диапазоне 1 кГц до 150 кГц и т. д.). III. Модульные параметры: 1. Рабочее напряжение: 5-30 в поддерживает источник питания micro USB 5,0 в; 2. Диапазон частот: 1 Гц ~ 150 кГц; 3. Точность частоты: точность в каждом диапазоне составляет около 2%. 4. Грузоподъемность сигнала: выходной ток может быть около 8-30 мА; 5. Амплитуда выхода: по умолчанию 5V-pp (может быть изменен внешним источником питания); 6. Температура окружающей среды: - 30 ~ + 70 C. IV. Область применения: 1. Используйте d в качестве генератора сигналов квадратной волны для генерации сигналов квадратной волны для экспериментальной разработки и использования; 2. Квадратный волновой сигнал используется для привода шагового двигателя; 3. Генерирует регулируемые импульсы для MCU. 4. Генерирует регулируемые импульсы и схемы управления (PWM затемнение и регулировка скорости приложений). V. Контроль последовательного порта Стандарт связи: 9600 BPS Бит данных: 8 Стоп-бит: 1 Контрольный бит: нет Управление потоком: нет 1. Настройка частоты ШИМ "S1FXXXT": Установите частоту PWM1 до XXX HZ (001-999) "S1FXX.XT": Установите частоту PWM1 на X X.X KHZ (00,1-99,9) "S1F: X. X. X. T ": Установите частоту PWM1 до XXX KHZ (0.0.1. ~ 1.5.0.) 'S1': PWM1 'S2': PWM2 'F': частота 'Д': рабочий цикл Это знак конца. 2. Настройка рабочего цикла ШИМ "S1DXXXT": Установите рабочий цикл PWM1 на XXX; (001-100) "S2DXXXT": Установить Рабочий цикл PWM2 до XXX; (001-100) Настройки успешно возвращаются: вниз; Не удалось вернуть настройки: осень.
