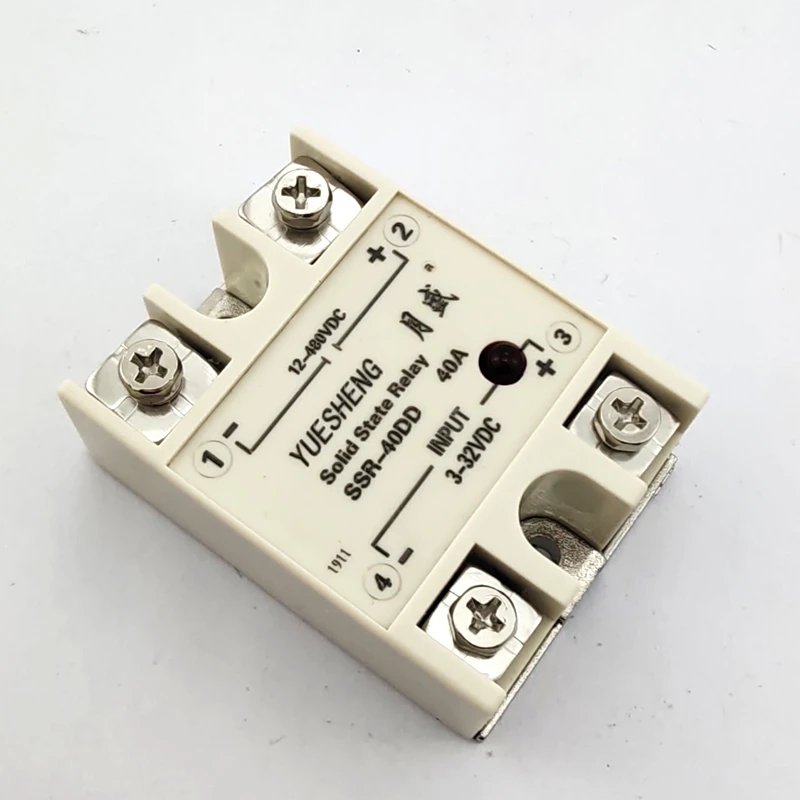

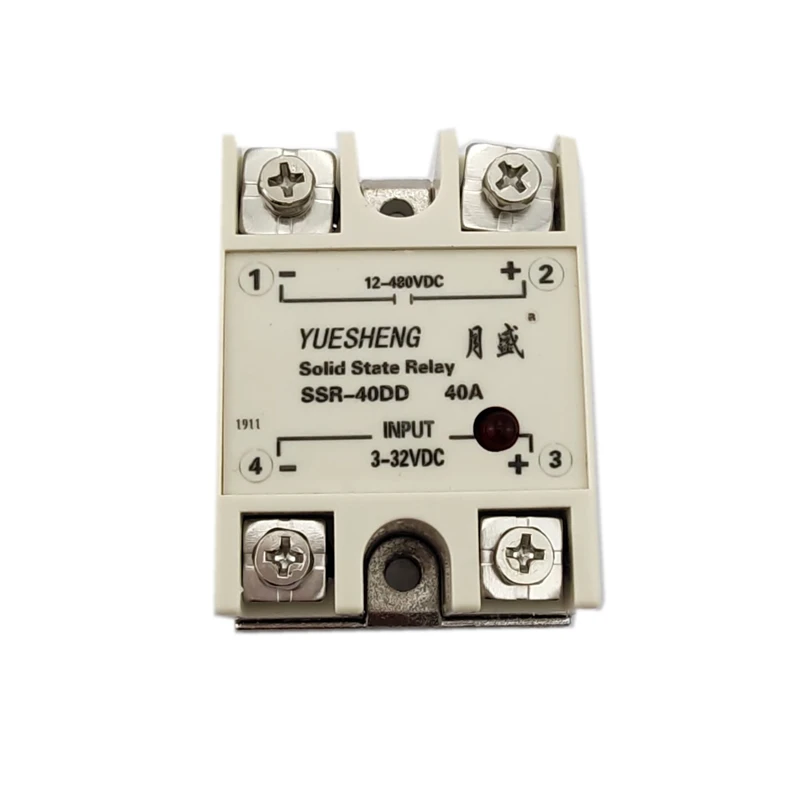

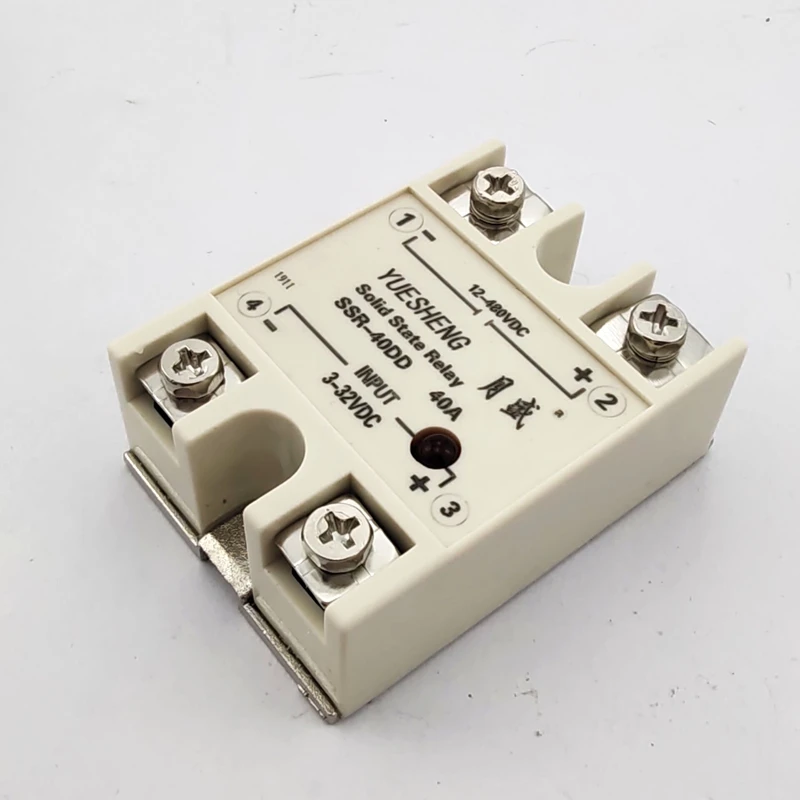

Твердотельный контроллер постоянного тока реле 480 В 10A 20A 30A 40A 60A 80A плавный запуск

Твердотельный контроллер постоянного тока реле 480 В 10A 20A 30A 40A 60A 80A плавный запуск

Примечание:

Твердотельные реле постоянного тока Примечание: постоянный ток в два раза выше переменного тока, поэтому соответствующее количество усиления, когда выбор подходит, резистивная нагрузка, как правило, 5-6 раз, индуктивная нагрузка 8-10 раз, напряжение должно быть менее, чем в 2 раза выше номинального напряжения. Следующие работы, при необходимости, добавьте диод свободного хода и Варистор!

Модель:

SSR-10DD, SSR-15DD, SSR-20DD, SSR-25DD, SSR-40DD, SSR-60DD, SSR-80DD, SSR-100DD.

Вход параметры:

Режим управления: 3-32VDC (DC) Ток на входе: ≤ 10 мА Рабочие инструкции: светодиодный Время вкл. ВЫКЛ.: ≤ 10 мс (миллисекунд) Надежное напряжение выключения: менее 0,8в постоянного тока

Выход параметры:

Выходное напряжение: постоянный ток 12-480 в пост. Тока, 1200VDC 1700VDC Номинальный рабочий ток: 10A.15A.25A.40A.60A.80A.100A Выпадение напряжения в режиме On-state: ≤ 0,70 в Минимальный ток: 50 мА Внешний ток утечки: ≤ 10 мА Максимальный пусковой ток (10 мс): 10 раз номинальный рабочий ток

Рабочие параметры:

Среднее Выдерживаемое Напряжение: 25 000 в переменного тока (1 минуты) Напряжение изоляции: ≤ 2500 В Сопротивление изоляции: ≤ 100 МОм Рабочая температура: -35 ~ 75 °C Мощность частота: 50/60 Гц Условия теплоотвода: ③ 25 А с радиатором, ③ 40 А плюс вентилятор, сильное охлаждение Предохранительный коэффициент нагрузки: резистивная нагрузка <50%, Индуктивная нагрузка <30%, частая работа или плохое состояние окружающей среды следует снять Размеры: 65.5L × 45,0 W × 23,5 H

Широкий диапазон применения:

Используется для сопротивления постоянного тока, сексуальные нагрузки: такие как фонтаны, развлекательные помещения, медицинское оборудование, печи, двигатели постоянного тока, электрические переключатели, автоматическое управление и т. д.

Твердотельные реле постоянного тока характеристики продукта:

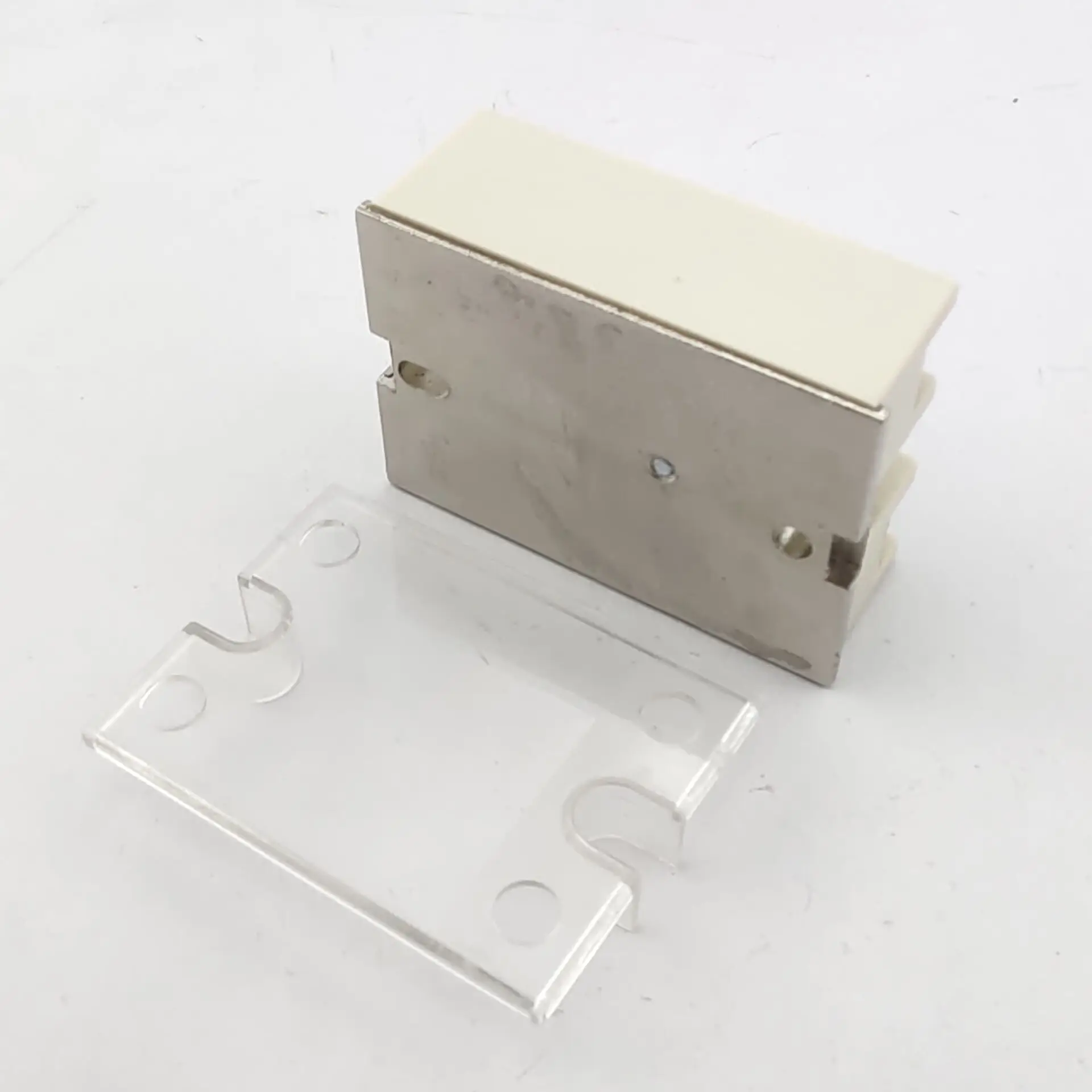

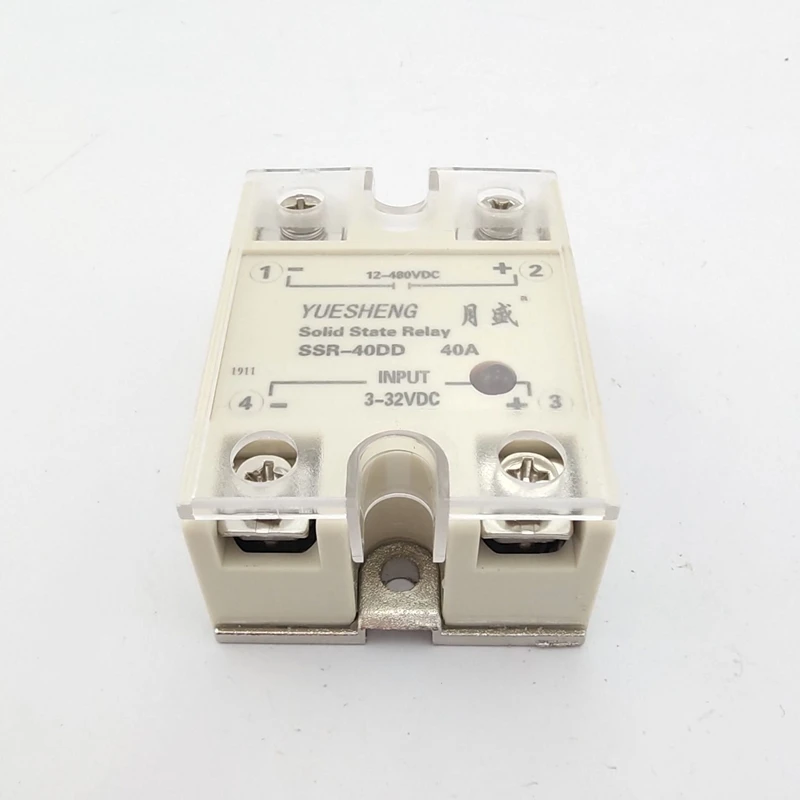

1 Оптическая изоляция между контуром управления и контуром нагрузки. 2 тиристорных выхода, нулевое отключение тока, нулевое пересечение напряжения. 3 Используйте подходящий Радиатор при использовании, и добавьте принудительное воздушное охлаждение, если необходимо. 4 управляющих сигнала совместимы с логикой TTL. 5 огнезащитных инженерных пластиковых оболочек, металлическое дно пла Твердотельные реле постоянного тока, Обзор продукта: Твердотельное реле постоянного тока оснащено огнезащитным инженерным пластиковым корпусом, с уникальной формой и новой конструкцией. Самоподъемный винт гофрирован и оснащен защитной крышкой, что делает монтаж и осмотр удобными, безопасными и надежными. Твердотельное реле постоянного тока использует фотоэлектрическую или электромагнитную технологию изоляции импульсов между входом и выходом. Для замены традиционной электромагнитной катушки используется транзистор питания или высокомощная MOS-трубка, IGBT-трубка и другие устройства. Реле с контактом имеет долгий срок службы, высокую надежность и быструю скорость переключения. Мощная защита от помех, низкий уровень электромагнитных помех, без шума, без искры и т. Д. Из-за вышеперечисленных серий особенностей твердотельного реле постоянного тока, он широко используется в приводе двигателя постоянного тока, коммуникационном и сетевом оборудовании, компьютерах, терминалах, цифровом аудио, видео оборудовании, автоматизации. Системы управления, а также приборы, медицинское оборудование, развлекательные помещения, фонтаны и т. д. он особенно подходит для суровых условий, таких как коррозия, влажность, пыль, Взрывозащита и частое переключение.

Вопросы выбора твердотельных реле продукта:

● При выборе продукта, различные размеры должны быть оставлены на уровне тока в зависимости от природы нагрузки. (При резистивной нагрузке, ее можно выбрать более чем в 2 раза по току нагрузки. Если Индуктивная или емкостная нагрузка, ее можно выбрать более чем в 3 раза по току загрузки). ● В зависимости от тока нагрузки и температуры окружающей среды, когда температура окружающей среды высока, или в условиях теплоотвода плохой. Необходимо увеличить емкость тока. Для того, чтобы предотвратить нагрузку от короткого замыкания при использовании необходимо подключить с быстроразъемным соединением переключатель или быстро-воздуходувка, соответствующий продукт в цепь нагрузки. ● Для индуктивных нагрузок Подключите Варистор на выходе, чтобы предотвратить повреждение тиристора во время перенапряжения. Опциональный Варистор (MOV): 430-470 в для 240 в, 680-750 В для 440 В и 1100-1200 в для 660 В. ● Во время установки радиатор и контактная поверхность продукта должны быть плоскими и гладкими, а слой тепловой смазки должен быть равномерным покрытием на поверхности. Наконец, винты плоской шайбы и пружинной шайбы должны быть прикружены симметрично. ● В тех случаях, когда твердотельные реле закрыт в первый раз, затянуть крепежные винты с остальными температуры, чтобы гарантировать, что твердотельные реле опорной плиты и поверхность теплоотвод может быть в тесном контакте для достижения наилучшего рассеивания тепла эффект. ● Номинальный ток различных типов твердотельных реле-это Номинальный ток, когда температура окружающей среды составляет 40 °C, поэтому отвод тепла должен быть достаточным! ● Обратите внимание на нагрузку. Не используйте мультиметр для того, чтобы определить качество продукта!
