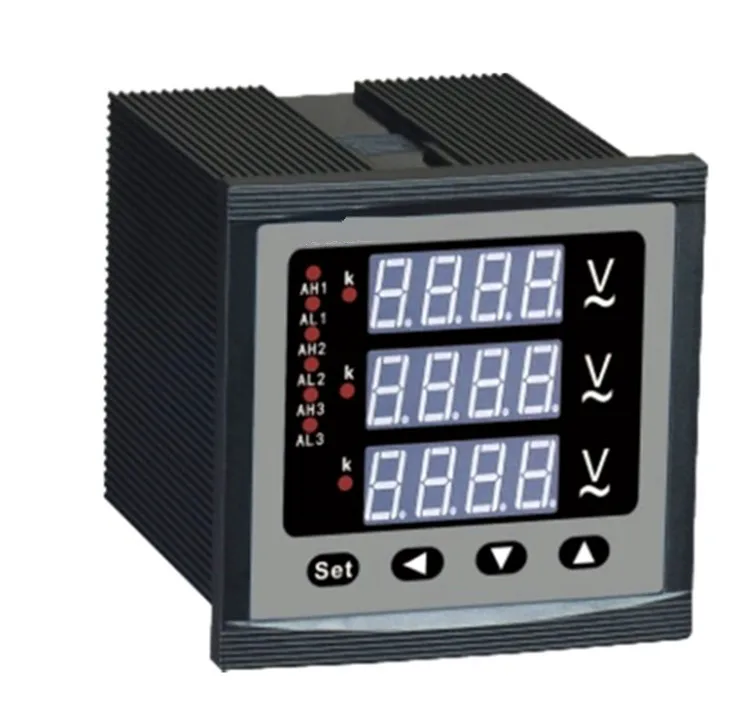

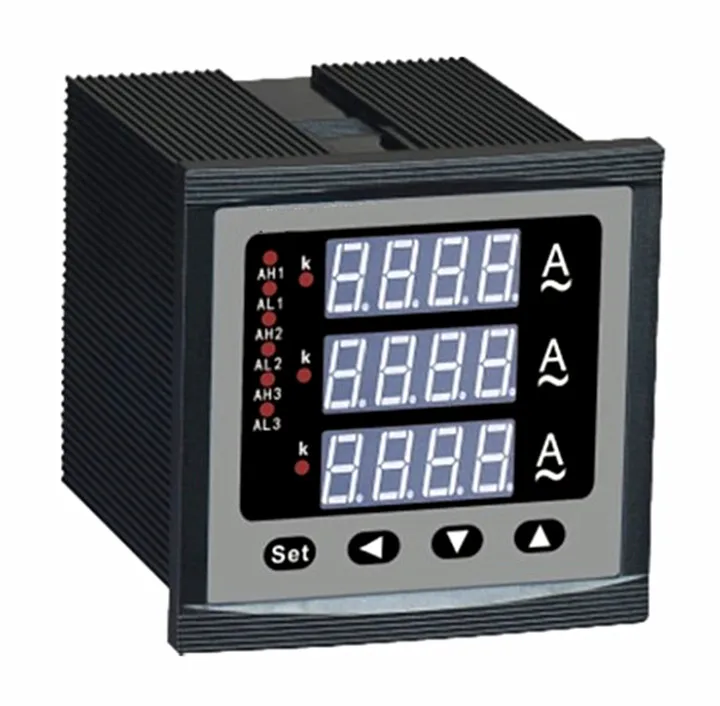

Трехфазный Амперметр Вольтметр цифровой дисплей с верхней и нижней

Трехфазный Амперметр Вольтметр цифровой дисплей с верхней и нижней

Трехфазный Интеллектуальный Амперметр инструкция по эксплуатации

Обзор

Трехфазный Интеллектуальный Амперметр инструкция по эксплуатацииИспользуются для одиночного измерения напряжения и тока и отображения в электрических цепях, и могут быть добавлены с входом переключателя D1.Alarm (выход переключателя D0), аналоговая передача, связь RS485 и другие выходные функции.

Модель высокой четкости

Технические параметры

Диапазон измерения 3,1 (устойчивая перегрузка: 1,2 раз, пожалуйста, укажите другой диапазон измерения s при заказе)

3.1.1 Прямое измерение переменного тока Вольтметр: AC 0-100 В. Внешний трансформатор переменного тока 0-500 В: AC */100 в

3.1.2 прямое Измерение Вольтметр постоянного тока: 0 ~ ± 500 в

3.1.3 Прямое измерение амперметр переменного тока: AC0 ~ 1A, и внешние трансформаторы ac0-5a: AC */1A, AC */5 aвнешний шунт: DC */75mV

3.1.4 Прямое измерение амперметра постоянного тока: 0 ~ ± 5A

3,2 Частота входного сигнала переменного тока: 45 ~ 65H2

3,3 энергопотребление входной петли: <0.5va

3,4 метод измерения: истинное эффективное значение

3,5 Частота дискретизации: AC 2,5 раз/с, DC 1,5 раз/с

3,6 уровень точности: 0,5

3,7 вход переключателя D1: Пассивный контакт

3,8 релейный выход: контактная емкость 2A/250VAC, 2A/30DC, резистивная нагрузка

3,9 выход аналоговая величина: Выходная линейность <0.5%; ток выходная нагрузка сопротивление <300Q, напряжение выходная нагрузка сопротивление 21kQ; электрическая изоляция от входного сигнала и вспомогательный источник питания

3,10 интерфейс связи: RS485 Последовательная связь, с помощью modbus-rtu протокол связи

3,11 вспомогательный источник питания: переменный/постоянный ток 85 ~ 264 V 50/60 hz Расход энергии <5VA (пожалуйста, сообщите нам, если вам нужны другие вспомогательный источник питания при заказе)

3,12 Рабочая среда: некоррозионные случаи, когда температура-10 ~ 50 ℃ и влажность <85% RH

Установка и проводки

4,1 внешний вид и размер отверстия установки (блок: мм)

Мощность: Инструмент вспомогательный входной порт питания (AC/DC 85-264 в пер. тока, 50/60 Гц)

Входной порт: входной порт измерительного сигнала (H1 для входного сигнала постоянного тока +, L0 для-)

COM, DIx (x для 1-4): общий конец ввода переключателя, x входной конец

COM, N/O, N/C: общий конец, нормальный запуск, нормально закрытый конец релейного выхода

+,-: + Конец и один конец аналоговая величина трансформатор, выходная мощность

A. B: терминал и B терминал интерфейса RS485

Программирование и использование

5,1 Описание кнопок

Ключ настройки E: в режиме отображения значения измерения нажмите и удерживайте клавишу 2 s, чтобы войти в режим программирования главного меню (код меню = 0 для прямого входа, для ввода другого вам необходимо указать пароль для программирования). в режиме программирования Нажмите эту кнопку, чтобы переключиться в следующее меню, И Нажмите эту кнопку 2 s для выхода из режима программирования.

G Левая клавиша переключения: в режиме отображения значений измерений удерживайте клавишу 2 s, чтобы войти в режим программирования выходного меню (код меню-0 непосредственно входит, в противном случае, вам необходимо указать пароль для программирования). в режиме программирования Нажмите эту кнопку, чтобы перемещать курсор на один бит влево.

Y уменьшение ключа: в режиме отображения измерений нажмите и удерживайте этот ключ в течение 2 с для отображения программного обеспечения версии нумберина режим программирования, нажмите этот ключ, чтобы уменьшить значение параметров меню. когда 2-полосное реле устанавливается в приборе, удерживайте клавишу 2 s, чтобы отпустить блокировку сигнализации AL.

Добавить ключ: в режиме программирования Нажмите эту кнопку, чтобы увеличить значение параметров меню. В тех случаях, когда 1-way реле устанавливается в может иметь разный метраж, нажмите и удерживайте в течение нескольких секунд кнопка 2 s непрерывно, чтобы освободить Противоугонный замок. В тех случаях, когда 2-полосная реле устанавливается в может иметь разный метраж, Нажмите и удерживайте кнопку 2 s непрерывно, чтобы отпустить замок сигнализации AH. при дисплее блокировки сигнализации, продолжите удерживать ключ 2 s, счетчик перезагрузится и перезагрузится. в режиме программирования Кнопка нажатия после 120 s автоматически возвращается в режим отображения значения измерений.

5,2 Описание меню

На что следует обратить внимание

7,1 перед питанием, пожалуйста, подтвердите снова, верен ли вспомогательный источник питания, входной сигнал и проводка прибора.

7,2 пожалуйста, настройте параметры меню инструмента в соответствии с фактической ситуации перед использованием.

7,3 измерительный прибор предварительно нагревается в течение 15 минут во время проверки измерений.

7,4 прибор не должен быть подвержен удару, столкновению и сильной вибрации, а рабочая среда должна соответствовать техническим требованиям.

7,5 если вы забудете пароль для программирования, вы можете использовать «5643» для ввода.

Упаковка и хранение

Приборы и аксессуары должны храниться в вентилируемом и сухом месте в условиях упаковки, избегая коррозии влаги и коррозионных газов, максимальная температура хранения не должна превышать + 70 ℃, минимальная температура хранения не должна быть ниже-40℃, а относительная влажность должна быть менее 85% RH.

'
