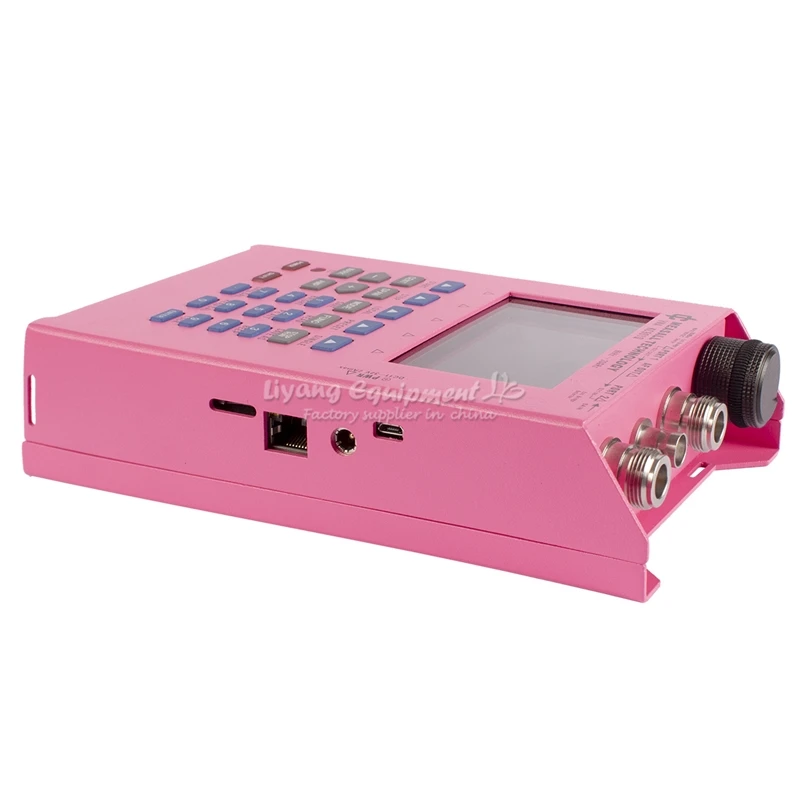

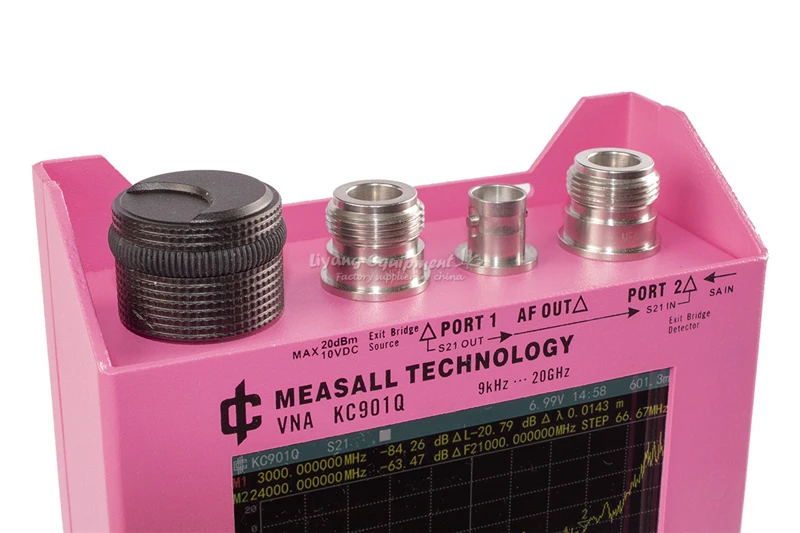

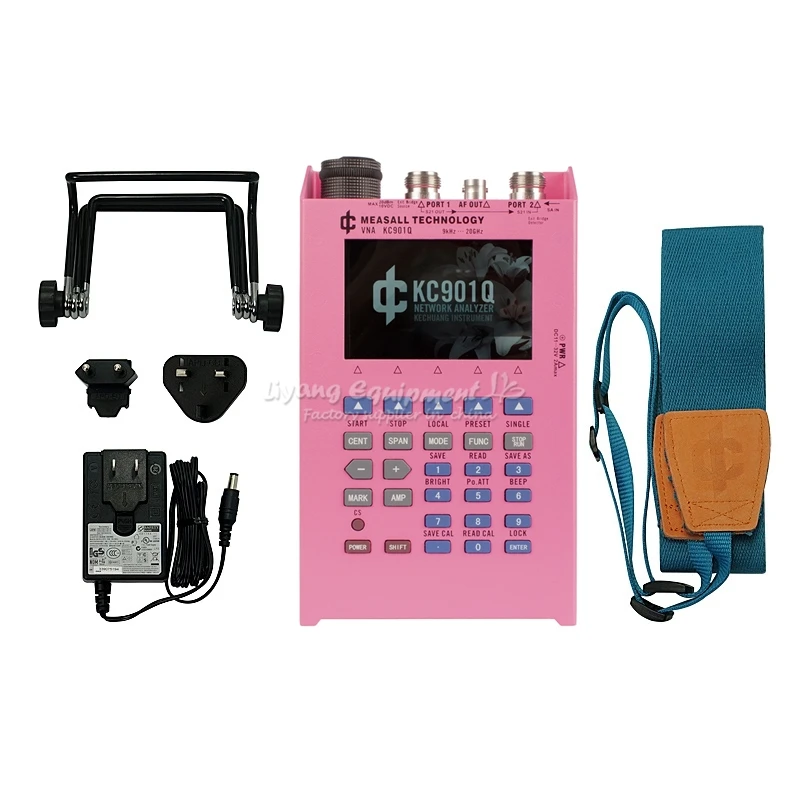

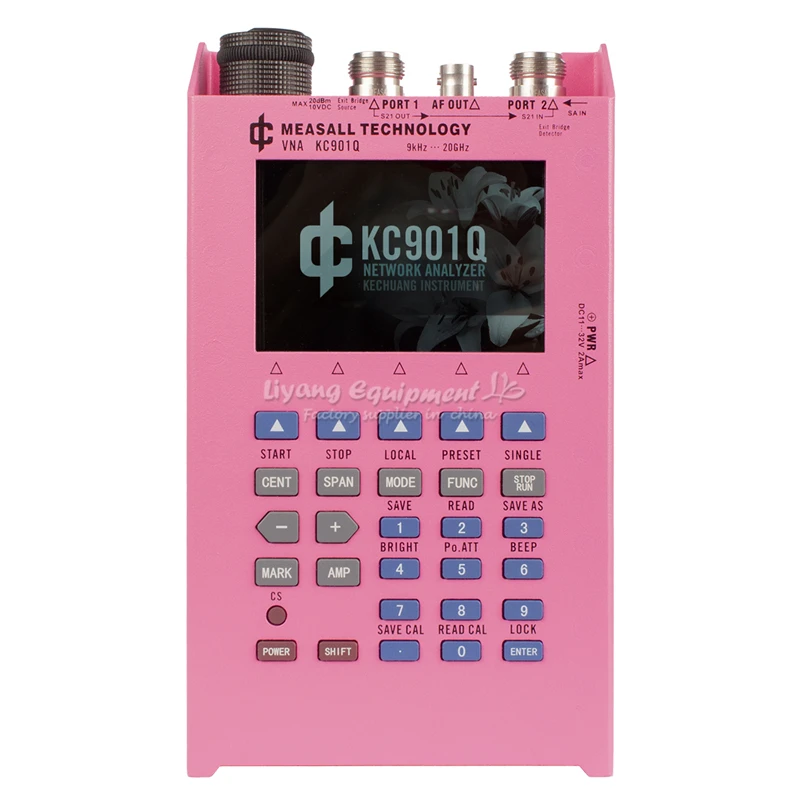

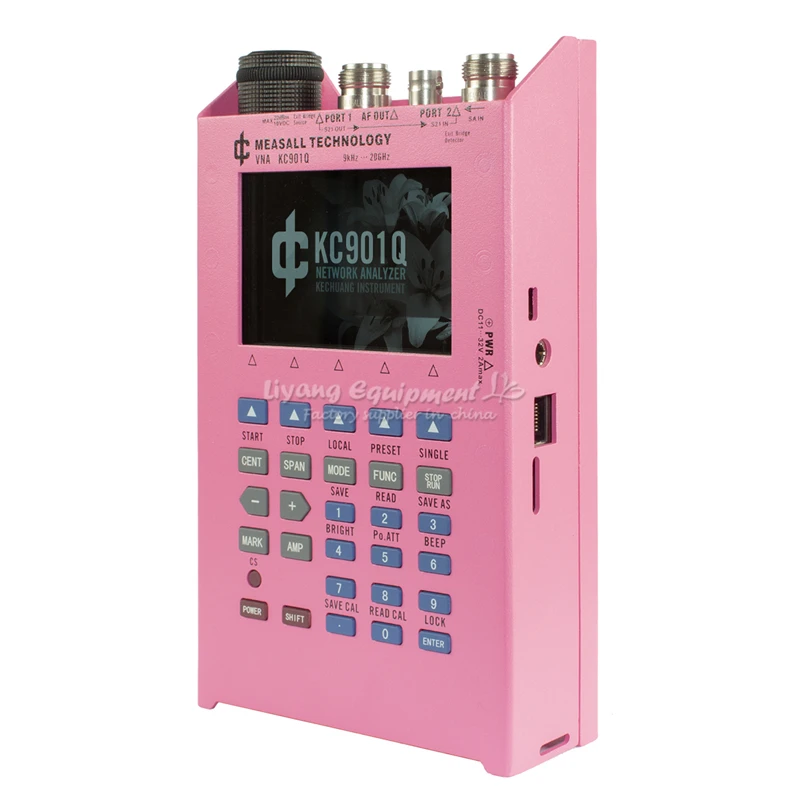

KC901Q rf векторный сетевой анализатор 20 ГГц ручной Электрический ethernet векторная

KC901Q 20GHz Ручной сетевой векторный тестер уборочная машина RF мультиметр без встроенного моста уборочная машина развертки генератор   KC901Q является векторной уборочной машиной. Он способен измерять Амплитудные и фазовые изменения, которые происходят после того, как сигнал проходит через устройство, расширяя спектр, силу поля и функции генератора сигналов, добавляя практичность для формирования радиочастотного мультиметра.   KC901Q использует базовую архитектуру KC901x. Однако KC901Q не имеет встроенного моста. Основная функция-уборочная машина (обеспечивая амплитуду и фазу), которая значительно отличается от других инструментов серии KC901.   KC901Q может выполнять измерения векторного отражения с внешним мостом или направленным соединителем. Прибор имеет встроенную полнопортовую калибровочную модель, которая поддерживает калибровку OSL. Измерения развертки поддерживают калибровку отклика (амплитуда и фаза).   Основные характеристики   Частотный диапазон 20 ГГц Шаг частоты 1 Гц Хорошая точность и стабильность Двойное преобразование частоты, сильная способность анти-помех Богатый функционалом и легко носить с собой   Основная функция Тест на разметку (разница в амплитуде, разница в фазе) Тест на отражение (требуется внешнее направленное соединение) Низкочастотные и радиочастотные источники сигнала ** Отображение спектра и наблюдение за силой поля **   Рекомендуемое применение   KC901Q в основном используется для отладки различных радиочастотных схем, таких как фильтры, усилители, разветвители, комбинирующие устройства, внешние направляющие муфты или стоячие волновые мосты, для проверки импеданса входного и выходного сигнала, И оценить качество антенной системы. Со своим приемником он также может обнаруживать амплитуду сигнала каждого уровня оборудования и выполнять измерение прочности поля и поиск помех в некоторых диапазонах частот.   KC901Q-хороший инструмент для обучения радиочастотным знаниям. В профессиональной области, он может быть использован в области коммуникационной инженерии, производства антенн и повседневного обслуживания, таких как радар, микроволновые станции, Спутниковые наземные станции и радиостанции астрономии. Следующие варианты могут не применяться:   Функции спектра и силы поля не подходят для измерения импульсных и широкополосных сигналов (например, радаров, Wi-Fi, Bluetooth), сигналов скачки частоты. В некоторых случаях качественные наблюдения могут быть завершены опытными инженерами, но мы не можем гарантировать, что каждый пользователь сможет их завершить.   Любое испытание не должно иметь сильных интерференционных сигналов в диапазоне 109-110 МГц. Некоторые вещательные передающие станции имеют spurs 109 МГц. Если антенна измеряется рядом с передающей станцией, это повлияет на точность прибора.   Пожалуйста, прочитайте техническое руководство   Неформальные Особенности   Принцип работы   Основной принцип KC901Q похож на другие продукты в семействе KC901x, но он не имеет встроенного моста.   Основной принцип прибора заключается в том, что источник радиочастотного сигнала производит измерительный сигнал, который отбирается из прибора 1 порт после того, как он был отобран передним разделителем. После того, как измерительный сигнал проходит через испытанное устройство, он вводится из прибора 2 порта, обнаруживается приемником, и по сравнению с образцом сигнала, полученным из 1 порта.   Источник сигнала делится на три частотных диапазона: сигналы ниже 60 МГц генерируются прямым цифровым синтезатором (DDS); сигналы выше 60 МГц и ниже 7 ГГц генерируются синтезатором частоты с блокировкой фазы (PLL) и передаются через аттенюатор; Сигнал умножается и не проходит через аттенюатор. Сигналы трех диапазонов частот закрываются через РЧ-переключатель и объединяются в один ВЧ-сигнал.   На рисунке ниже представлена Схема блока KC901Q. Машина имеет двухфазный циклический Частотный синтезатор с частотными разделителями, охватывающими диапазон 60 МГц-15 ГГц. Схема может нормально работать до 26,5 ГГц до 30 ГГц до тех пор, пока не будет слабый выход, но выше 24 ГГц, индикатор быстро Ухудшился.   Внутри прибора есть два приемника, и локальный осциллятор снабжен однофазным цикловым синтезатором частоты. Один из приемников обнаруживает выходной сигнал порта 1 через внутреннюю схему прибора. Другой приемник подключен к порту 2 для обнаружения внешних входов. Сравнивая амплитуду и фазу двух приемников, возможна разница в амплитуде и разность фазы между портом 1 и портом 2. Инструмент использует 7 ГГц в качестве точки останова. Ниже 7 ГГц сигнал не проходит через Частотный мультипликатор и выводится через Регулируемый аттенюатор. PLL Выводит сигнал 3,5 ГГц до 15 ГГц, а сигнал 7-30 ГГц получен мультипликатором частоты. Поскольку Регулируемый аттенюатор, поддерживающий 30 ГГц, немного дороже, требования к применению интегрированных продуктов trade-off не имеют встроенных аттенюаторов на частотах выше 7 ГГц.   KC901Q использует вторичное преобразование частоты, первая Промежуточная частота 109,65 МГц, а вторая Промежуточная частота 350 кГц. Вторая промежуточная частота оцифровывается синхронным отбором ADC и отправляется на FPGA для последующей цифровой обработки.   DDS в машине может быть непосредственно выход для формирования источника звукового сигнала.   Поскольку KC901Q не имеет встроенного моста, требуется внешнее направленное устройство для измерения параметров отражения. Равная рука или неравная рука Wheatstone bridge можно использовать в нижней частотной полосе, а направленная муфта предпочтительна в более высокой частотной полосе. Направляющие муфты могут быть сделаны или приобретены на основе общих диапазонов частот. Этот тип муфты недорогой и снижает стоимость посылка. Соединение между направленным соединителем и прибором должно быть максимально коротким, предпочтительно с полустальной проволочной связью длиной не более 20 см. KC901Q не имеет заводских данных калибровки S11 из-за отсутствия встроенного моста. После подключения внешнего направленного моста калибровка должна быть выполнена. Если мост или муфта часто используются, Калибровка системы может быть сделана для их будущего использования. Если это только временная мера, возможна только калибровка пользователя. Недостатком калибровки пользователя является то, что после изменения частоты калибровка выходит из строя.   ◆Технические характеристики   Основные технические характеристики 901Q следующие (продукты могут немного отличаться в различные периоды):   Проект   Условия тестирования   Параметр   Примечания   Самый низкий   Типичный   Самый высокий   Частотный диапазон   Спектр/передача   Эффективный   9 кГц     20 ГГц     Установочный стол   0     30 ГГц     Частотный диапазон   (Отражение)   Эффективный   В зависимости от устройства внешней ориентации в диапазоне 5 кГц-20 ГГц     Установочный стол   5 кГц     30 ГГц     Диапазон сканирования   Пролет   1 кГц     29,99 ГГц     Точки сканирования     450pt     3150pt   Локальная эксплуатация   Разрешение частоты   Все функции сканирования     1 Гц       Источник низкочастотного сигнала     0,1 Гц       Разрешение уровня     0,01 дБ       Разрешение фазы     0,01 °               Скорость сканирования   RBW = 30 кГц, каждая точка     1,2 мс       RBW = 10 кГц, каждая точка     1,5 мс       RBW = 3 кГц, каждая точка     2,4 мс       RBW = 1 кГц, каждая точка     4 мс       RBW = 30K, 450pt на экран     0,6 с       Выходной уровень   Режим сканирования   1 МГц-7 ГГц   -10dBm   6 дБм   10 дБм     7 ГГц-20 ГГц   -13dBm   0dBm   6 дБм     20 ГГц-26 ГГц   -20dBm   -13dBm   -6 дБм   Нет гарантии   Максимальный выходной уровень   1 МГц-7 ГГц источник сигнала   3dBm   10 дБм   13dBm     7GHz-20GHz источник сигнала   -13dBm   0dBm   6 дБм     Выходное затухание   9 кГц-7 ГГц   0 дБ     25 дБ   Примечание 2   Чувствительность   1 МГц-7 ГГц   -101dBm   -107dBm   -113dBm   Порт 2   RBW = 1 кГц   7 ГГц-15 ГГц   -98dBm   -104dBm   -110dBm   15 ГГц-22 ГГц     -95dBm   -101dBm   Доступный динамический диапазон измерения передачи   1 МГц-1 ГГц   95 дБ   100 дБ     Эквивалент изоляции канала трансивера   Примечание 3   1 ГГц-2 ГГц   85 дБ   90 дБ     2 ГГц-15 ГГц     70 дБ     15 ГГц-24 ГГц     60 дБ     24 ГГц-26,5 ГГц     40 дБ     Амплитудная погрешность измерения передачи   1 МГц-20 ГГц   После прямой калибровки, когда потеря вставки составляет L<40 дБ     0,5 + 0.1л     Примечание 4   Нулевой смещение потери вставки   Когда существующая потеря вставки компенсации L<30 дБ, 1 МГц-15 ГГц     0.1дб     Подогрев в течение 5 минут   Направленность устройства лучше, чем 15 дБ, направленность после калибровки   9 кГц-7 ГГц     45 дБ     Требуется устройство внешней ориентации.   7 ГГц-15 ГГц     40 дБ     15 ГГц-20 ГГц     35 дБ     20 ГГц-26 ГГц     25 дБ
