\Высокопроизводительный Ethernet-Модуль CAN

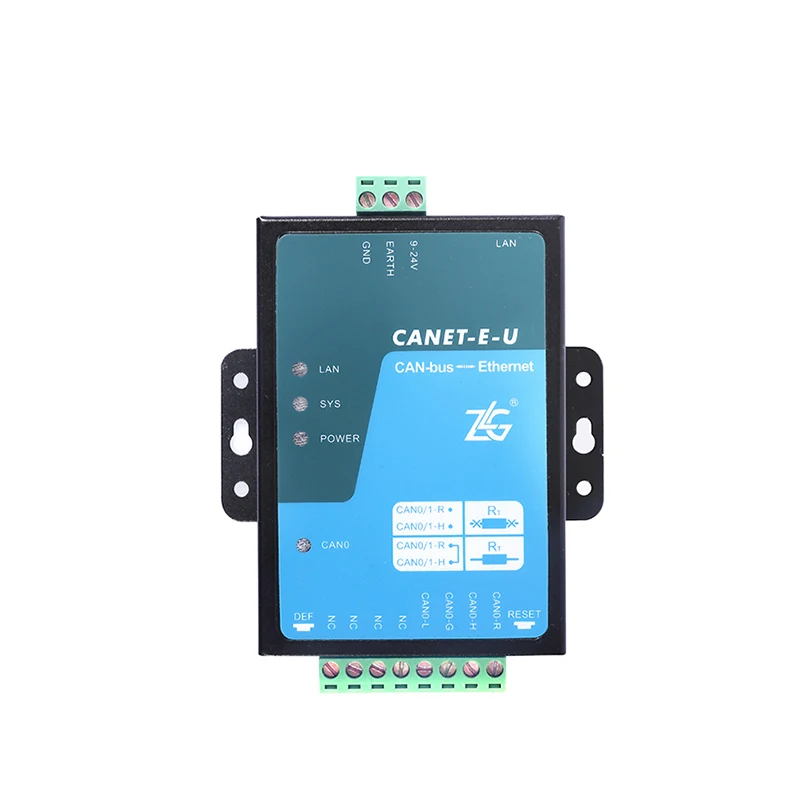

CANET series Ethernet -CAN конвертер для достижения взаимной передачи данных can-bus и данных Ethernet, он интегрирует внутренний интерфейс 1, 2, 4 канала can-bus и 1, 2 канальный интерфейс Ethernet или волоконно-оптический интерфейс, а также с помощью TCP/IP или UDP протокол стека, Пользователи могут легко использовать его для завершения CAN-bus · соединение сети и сети Ethernet, а также создание двухслойной сетевой архитектуры ethernet-can, реализовать дистанционное управление,Значительно Расширьте диапазон применения сети can-bus.
Продукты CANET-это продукция промышленного класса, может работать в диапазоне температур-40 ℃ ~ 85 ℃.Он имеет адаптивный интерфейс Ethernet 10M/100M, может порт передачи данных скорость передачи данных 5k-1mbps, TCP сервер, TCP клиент UDP и другие режимы работы, высокопроизводительная поддержка 254 TCP соединений или до 6X254 UDP "соединений"
Интерфейс CAN и интерфейс Ethernet-это промышленный дизайн, интерфейс с модулем изоляции магнитной муфты, что позволяет избежать повреждения из-за местной циркуляции, сильной антистатической и импульсной способности, чтобы его можно было использовать в плохих условиях.
Серия продуктов доступна в Win2000 / XP/Windows 7 / doing/WIN10, все виды работы в операционной системе Linux, такие как конфигурация программного обеспечения и вторичная посылка разработки, И содержит подробные процедуры применения.И предоставляем индивидуальный сервис.

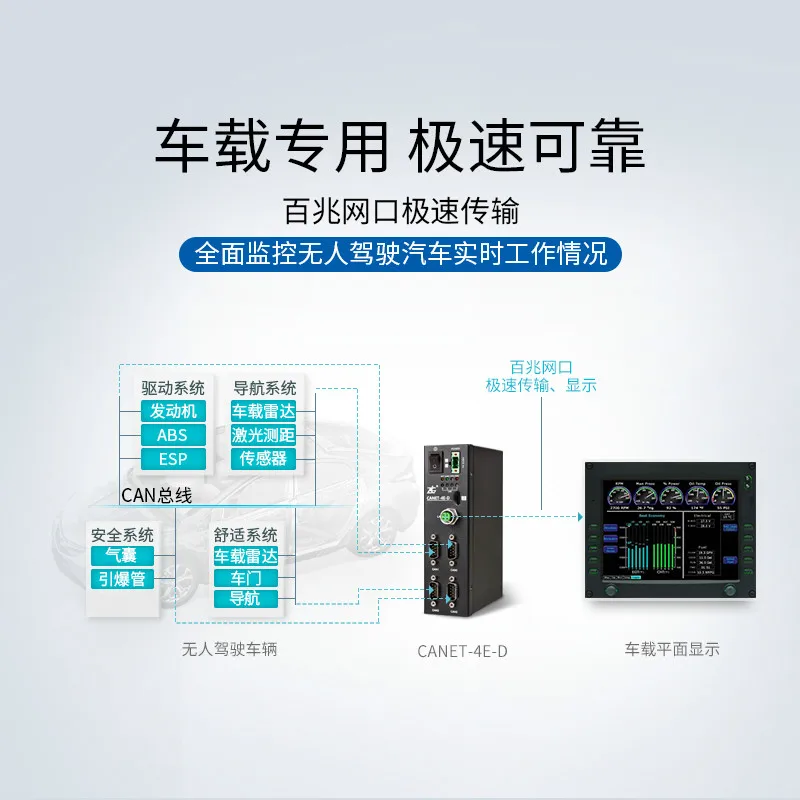

Специальный автомобиль, высокая скорость и reliableCanet-4e-d может контролировать 4-канальный подключению CAN-шины данных водителя автомобилей в режиме реального времени, И Подключитесь к бортовому дисплейному терминалу через Ethernet порт 100 мегабит для завершения соединения между can-bus и Ethernet, чтобы осуществить сбор данных и преобразование, Экстремальная скорость передачи и дисплей терминала, а также всесторонне контролировать работу в режиме реального времени без водителя транспортных средств.

Стабильные и широко usedZhiyuan электронные продукты серии CANET прошли строгую проверку практики, стабильную и надежную, широко используется в высокоскоростных железных дорогах, метро, медицинских, аэрокосмической, строительной безопасности, управление лифтом, устройство взвешивания и другие случаи, как показано на рисунке, для китайской специальной версии CNR, Для поездок на поезде, мониторинг.

Поддержка TCP/SeverTCP Client/UDP и топологии Поддержка TCP Sever/TCP Client/UDP режим работы и гибкая Топологическая структура.Пользователи могут установить соответствующие параметры конфигурации гибко через программное обеспечение конфигурации.Типичные области применения показаны на рисунке:








130000 буфера кадра без потери framesHigh performance емкость кадра данных при полной нагрузке с любой скоростью передачи данных, 130000 буфера кадра, отсутствие потери кадра является нормой.
Встроенный коммутатор Ethernet конвертерный двойной сетевой порт CANSwitch Интегрированная функция переключателя, поддержка каскада
Высокая производительность высокая рамка трафика: Одноканальный до 12000 кадров в секунду (1 м бод, стандартные кадры данных).
Каждый может поддерживать до 254 соединений stcp, поддерживает мульти-соединение, высокая производительность может поддерживать до 254 соединений на канал, лидируя в отрасли.
Открытый формат передачи данных formatsAn, открытый формат передачи данных, который позволяет любой операционной системе работать на розетке.Подробности см. В спецификациях.
Уведомление поддержки высокой производительности порта CAN statusHigh представление TCP уведомление, которое поддерживает состояние порта CAN позволяет пользователям контролировать состояние связи CAN bus в режиме реального времени.Подробности см. В спецификациях.
2 канала 2500VDC электрически изолированный 2 канала 2500VDC электрически изолированный интерфейс CAN, электростатический уровень контакта разряда ± 8KV
CAN 2.0B specificationCAN протокол полностью соответствует спецификации CAN 2.0B и совместим с CAN2.0a, ISO 11888-1/2.Пользователи могут выбрать canbridge-1054, чтобы поддерживать отказоустойчивые стандартные is011898-3.
CAN скорость передачи данных может быть запрограммирована в любом месте между 1MbpsCAN протокол полностью соответствует спецификации CAN 2.0B и совместим с CAN2.0a соответствует ISO 11898-1/2.Пользователи могут поддерживать is011898-3 отказоустойчивость, выбирая canbridge-1054.
Поддержка различных экологических разработок и простая в использовании функция вторичного развития, может поддерживать все виды среды развития, такие как VC, C #, labview. LINUX.

Другое характеристики ·
С высокой производительностью, каждый может поддерживать 6 целевых сегментов IP, поддерживает одиночную или многомашинную связь и может удовлетворить 6x254 связь ·
Поддержка протоколов, включая ETHERNET,ARP,IP,ICMP, UDP, DHCP,DNS, TCP совместимый режим работы гнезда (TCP сервер, TCP клиент, UDP и т. Д.);
Написать программное обеспечение связи верхнего компьютера, чтобы соответствовать Стандартным правилам розетки. Двусторонняя прозрачная передача данных CAN и данных ETHERNET ·
Высокопроизводительная поддержка функции уведомления о неисправности Ethernet CAN-порта, а верхний компьютер может отслеживать состояние ошибки CAN-порта в режиме реального времени
Гибкая настройка рамок данных может соответствовать различным требованиям субподряда пользователей ·
Программное обеспечение для конфигурации платформы Windows можно использовать для настройки рабочей параметрической конфигурации платформы Windows, в том числе простой в использовании
API функциональная библиотека, удобная для пользователей, чтобы написать свое собственное программное обеспечение конфигурации
Поддержка обновления прошивки локальной системы
