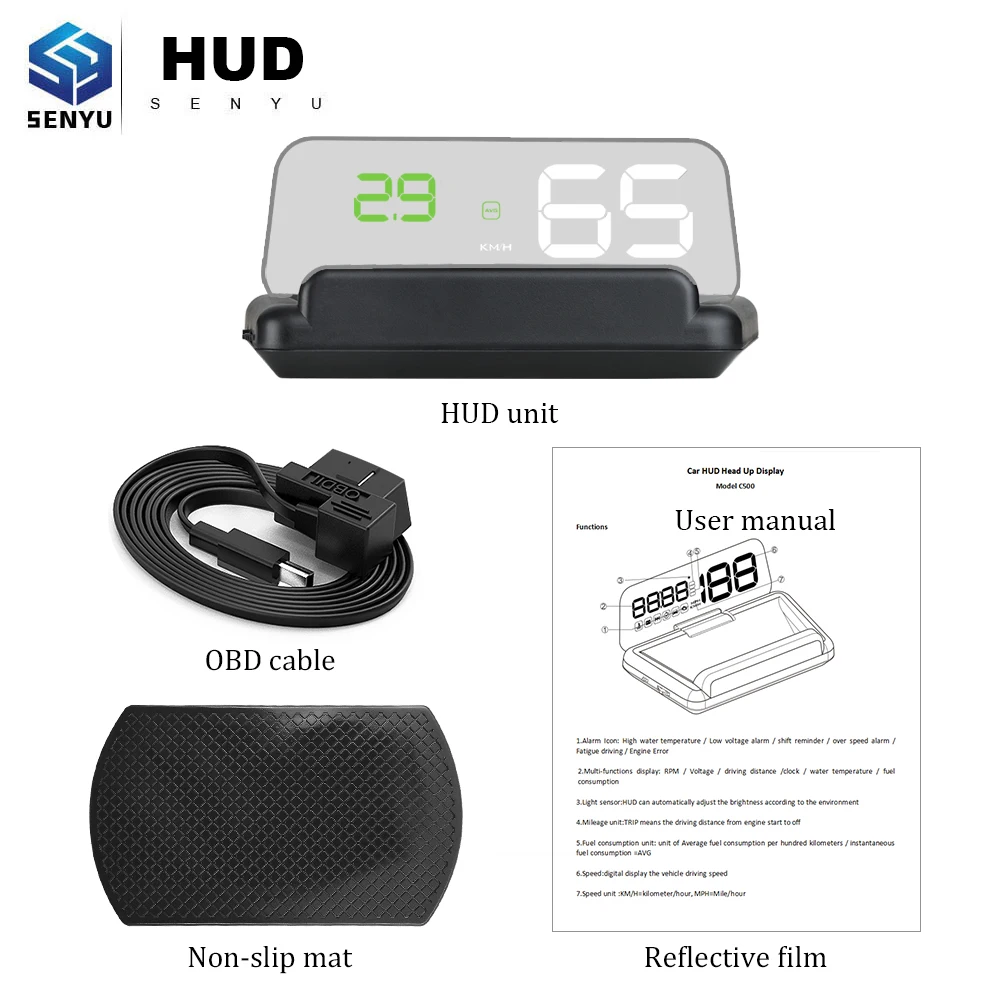

Прибор Диагностический автомобильный с дисплеем HUD C500 цифровой измеритель

Прибор Диагностический автомобильный с дисплеем HUD C500 цифровой измеритель

Функции

1. Значок будильника: высокая температура воды/Сигнализация низкого напряжения/напоминание о сдвиге/сигнализация о превышении скорости/Усталость вождения/ошибка двигателя

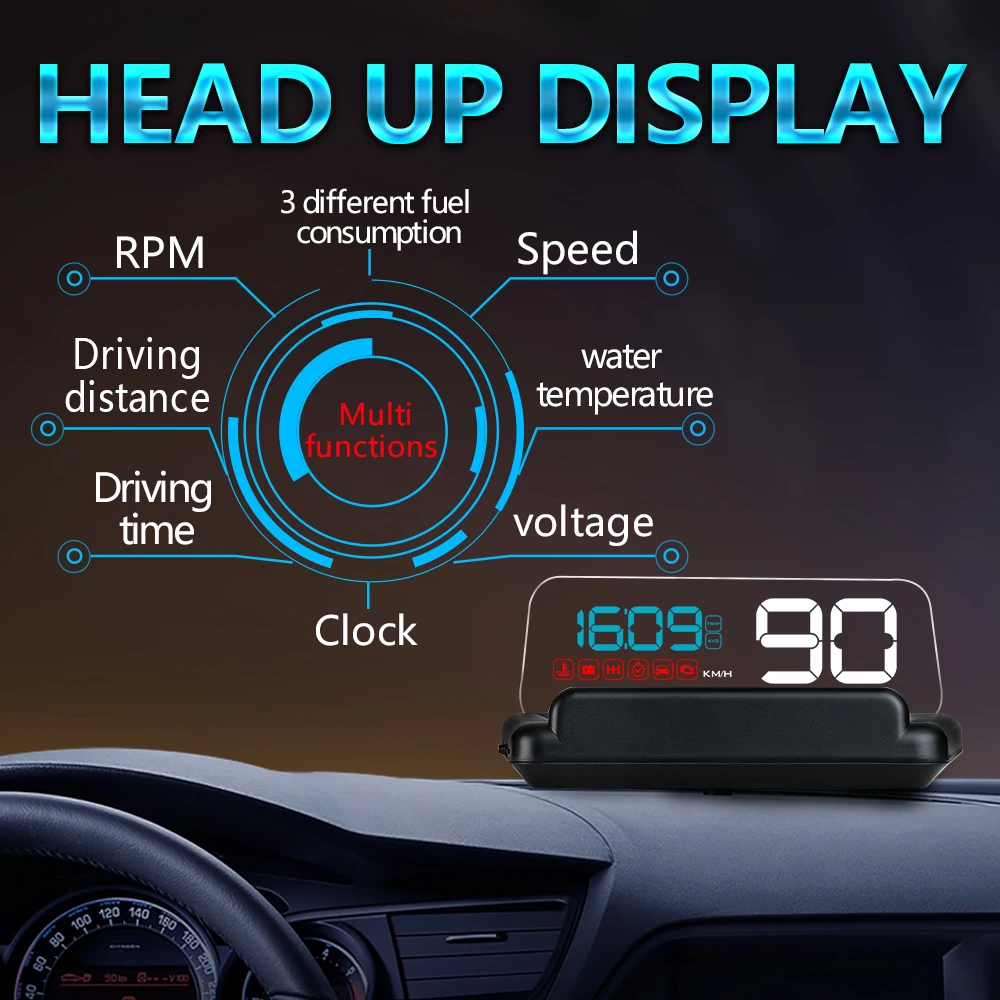

2. Многофункциональный дисплей: об/мин/напряжение/Расстояние вождения/часы/Температура воды/расход топлива

3. Светильник: HUD может автоматически регулировать яркость в соответствии с окружающей средой

4. Блок пробега: Путешествие означает расстояние вождения от двигателя до выключения

5. Единица расхода топлива: Единица среднего расхода топлива на сто километров/мгновенный расход топлива = AVG

6. Скорость: цифровой дисплей скорости вождения транспортного средства

7. Единица скорости: км/ч = километр/час, миль/час

3 шага для установки

Шаги, как показано ниже

1. Узнайте интерфейс OBD в транспортном средстве

2. Поместите HUD на приборную панель

3. Скрыть кабель OBD в соответствии со швом

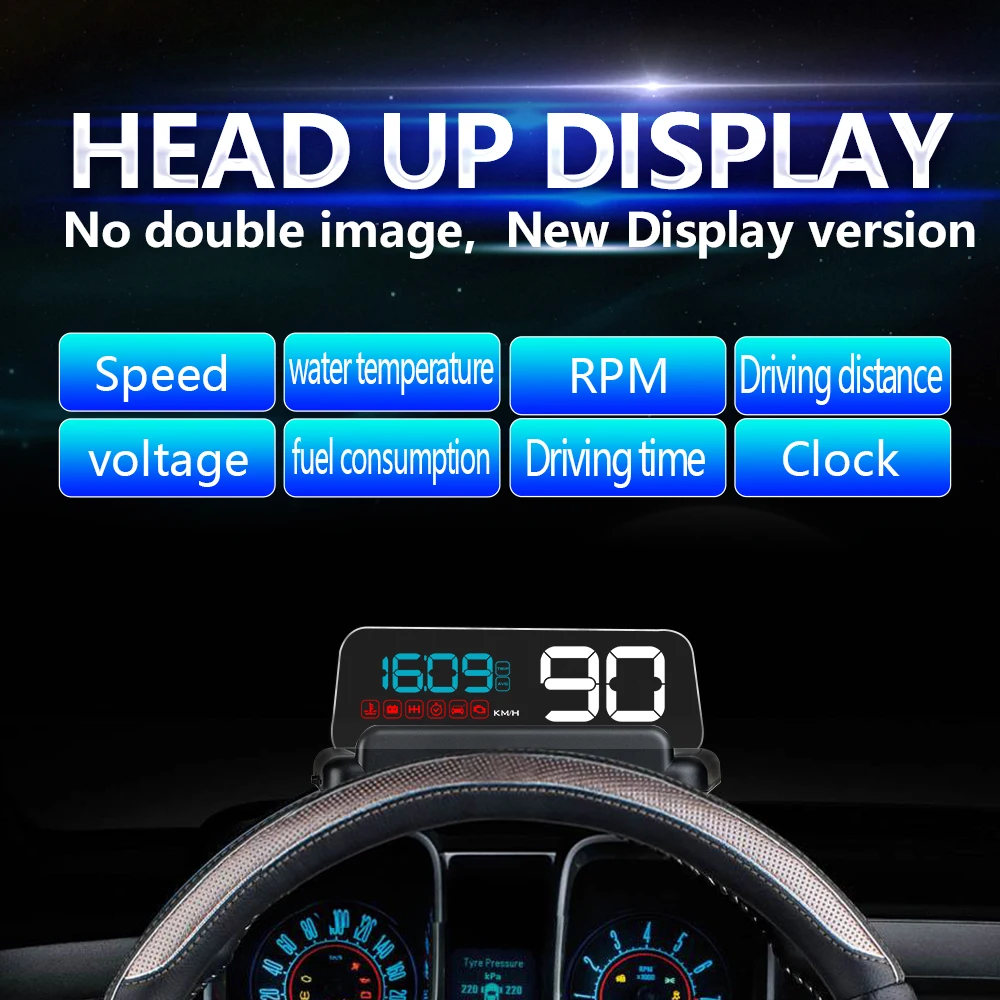

Место рекомендации HUD

Вход в режим настройки меню

Примечание: Когда данные HUD отличаются от данных приборной панели, пожалуйста, настройте меню HUD.

1. Пожалуйста, подтвердите, что HUD был подключен к автомобильному интерфейсу OBD2, и HUD обычно работает.

2. Найдите волновую кнопку настройки HUD

3. Удерживайте кнопку, чтобы войти в режим настройки, и сделайте это снова, чтобы сохранить и выйти

В режиме настройки дисплей HUD отображается ниже

Объяснение: есть 14 вариантов меню, после входа в режим меню, короткое нажатие кнопки войдет в следующее меню, вверх или вниз, чтобы увеличить или уменьшить параметр по умолчанию.

Быстрая настройка

При запуске двигателя HUD будет отображаться, затем пользователь может использовать быстрый способ настройки для регулировки HUD

Переключение нескольких функций

Короткое нажатие кнопки, будет отображать только скорость.

Короткое нажатие кнопки может переключить функции

Быстрый сброс заводских настроек

Когда HUD выключен, нажмите кнопку настройки и в то же время Подключите usb-порт к устройству HUD

Включение/выключение зуммера:

Когда HUD на нормальном дисплее, нажмите кнопку в течение 5 секунд, чтобы выключить зуммер, сделайте это снова, чтобы включить зуммер

Объяснение режима настройки меню

Как войти в режим меню?

Когда HUD работает, нажмите кнопку настройки, затем HUD покажет, как показано ниже:

Таблица параметров меню

Номер меню

Функции

Экран дисплея

Объяснение

Скорость

Если значение скорости дисплея HUD отличается от приборной панели, вверх или вниз волновая кнопка для регулировки, регулировка диапазона (50-150)

Об/мин

Если значение дисплея HUD RPM отличается от приборной панели, вверх или вниз волновая кнопка для регулировки, регулировка диапазона (50-150)

Расход топлива

Если HUD топливо отличается от приборной панели, вверх или вниз волновой кнопки для регулировки, регулировка диапазона (50-150)

Сигнализация об/мин

Когда RPM более 5000, HUD даст сигнал тревоги, вверх или вниз волновая кнопка для регулировки, регулировка диапазона (1000-7500)

Напоминание о шуме

Когда RPM более 5000, HUD даст сигнал тревоги, вверх или вниз волновая кнопка для регулировки, регулировка диапазона (1000-7500)

Четырехступенчатая сигнализация скорости

0 = выключите четырехступенчатую сигнализацию

1 = включение четырехступенчатой сигнализации

(60 км/ч, 80 км/ч, 100 км/ч, 120 км/ч), сигнал тревоги, когда он достигает выше четырех скоростей

Одноступенчатый сигнал тревоги

По умолчанию сигнализация превышения скорости составляет 150 км/ч, диапазон регулировки (30-250)

Режим отображения

0 = Автоматический режим: при скорости ниже 80 км/ч, hud показывает всю информацию, а при скорости более 80 км/ч, hud отображает только скорость)

1 = всегда отображает всю информацию

2 = только скорость отображения

Регулировка яркости

0 = Автоматическая регулировка,

1-11 яркость будет увеличена по мере добавления No.

Блок скорости

0 = км/ч

1 = MPH

Температура воды

0 = температура воды,

1 = ℃

2 = ℉

Блок расстояния для вождения

0 = км

1 = миля

Пусковое напряжение

Если этот HUD не может автоматически выключить, настройте его на 13,2, тогда HUD автоматически выключится через 3 минуты Регулировка диапазона (0,0-15,0)

Заводской сброс

Установите в 1, вертикально нажмите кнопку настройки для 5s, затем вернитесь к интерфейсу дисплея

Устранение неполадок

1. Экран без дисплея и без питания

Запустите двигатель автомобиля; Проверьте, тугая ли линия кабеля OBD; Потяните кабели OBD еще раз, чтобы убедиться; Проверьте, включен ли выключатель питания продукта. Если все еще нет дисплея, пожалуйста, измените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если это не хорошо, пожалуйста, отремонтируйте его и попробуйте еще раз.

2. Показывает только напряжение и автоматическое выключение после 60 секунд, когда устройство имеет мощность

Данный товар доступен только для автомобилей с Соглашением OBD2 и EU-OBD (Европейский регион: после 03 лет, другие регионы: после 07 лет)

Эти продукты не поддерживают JOBD и OBDI и рекомендуются для тестирования другого автомобиля.

3. Не видно четко, когда HUD под солнечным светом

Когда HUD включен, вертикальное нажатие в волновой кнопке 5 секунд, чтобы войти в меню, короткое нажатие 8 раз в меню 8, настройте по умолчанию от 0 до 11 (11 является самым ярким) и вертикально нажмите 5 секунд, чтобы сохранить.

4. Неправильная операция приводит к сбоям или неточным данным

Сделайте сброс.

Когда HUD включен, вертикально нажмите на кнопку в течение 5 секунд, чтобы войти в меню, короткое нажатие несколько раз в меню 13, настройте параметр на 1, вертикально нажмите в течение 5 секунд, чтобы сохранить.

5.Неточная скорость

A. Сначала проверьте правильность блока скорости или нет, блок скорости, включая км/ч и MPH, меню 9 может регулировать блок скорости

B. Когда HUD включен, вертикально нажмите волновую кнопку 5 секунд, чтобы войти в меню и найти меню 0, параметр показывает 107, вверх или вниз волновая кнопка, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. После регулировки вертикально нажмите в течение 5 секунд, чтобы сохранить его.

6.Неточный об/мин

Когда HUD включен, вертикально нажмите кнопку волны 5 секунд, чтобы войти в меню 1, параметр показывает 100, вверх или вниз волновой кнопки, чтобы увеличить или уменьшить значение. После регулировки вертикально нажмите в течение 5 секунд, чтобы сохранить его.

7. Неточный расход топлива

Блок для расхода топлива L/100 км, HUD Дисплей является одним приводом расхода топлива, в то время как дисплей автомобиля интегрирован средний расход топлива вождения, так что это нормально, если есть разница.

HUD Дисплей три вида расхода топлива

A. Режим холостого хода: HUD отображает мгновенный расход топлива в час (L/H), это означает, что HUD может понять, сколько масла будет потребляться автомобиль при запуске двигателя через один час

B. Режим вождения: дисплей HUD мгновенный расход топлива 100 км

C. Завершение вождения: HUD Дисплей является средним расходом топлива в 100 км, когда выключить автомобиль, HUD автоматически выключается в 10s

Когда HUD включен, вертикально нажмите кнопку волны 5 секунд, чтобы войти в меню, найти меню 2, параметр показывает 100, вверх или вниз, чтобы настроить.

8.HUD не может автоматически отключаться в автомобилях с функцией Start Stop или при выключении автомобиля, скорость HUD и RPM не 0

1. В том случае, если во время нахождения автомобиля с старт/стоп функции, мы поможем вам найти меню 12 настройки параметра до 13,2 (в тех случаях, когда автомобиль напряжения меньше, чем 13,2 V, HUD будет автоматически ВЫКЛЮЧАТЬСЯ в течение 3 минут)

2. Если HUD выключается во время вождения, найдите меню 12, настройте параметр до 12,6 или 12,8

3. Если после выключения HUD перезапуск, найдите меню 12, настройте параметр на 13,6

9. Как настроить часы?

Когда HUD находится в обычном режиме отображения, короткое нажатие, чтобы найти часы, длинное нажатие

Кнопка часы будут мигать, короткое нажатие вверх для регулировки минут, короткое нажатие может регулировать часы, после окончания отрегулировать часы, длительное нажатие в 5s, чтобы сохранить и выйти.

Технические параметры

1. Температура окружающей среды: - 40 0C- + 80 0C

Барометрический пресс: 86-106 кПа

Относительная влажность: 10%-95%

Голос окружающей среды:<= 60 дБ

2. Рабочее напряжение: 11 В ~ 18 В постоянного тока (12 В постоянного тока/200 мА)

3. Ток сна:<= 30 мА

4. Размер изделия: Сложите 135X68X30 мм, полный размер: 135x68x56мм

5. Размер изображения проектора: 90x20 мм

6. Способ отображения: Проектор

7. Канал отображения: светодиодный дисплей

8. Коэффициент пропускания отражателя: 96%

9. Расстояние виртуального изображения: 55 мм

10: левый и правый угол обзора: 60 °

11. Угол обзора вниз: 15 °
