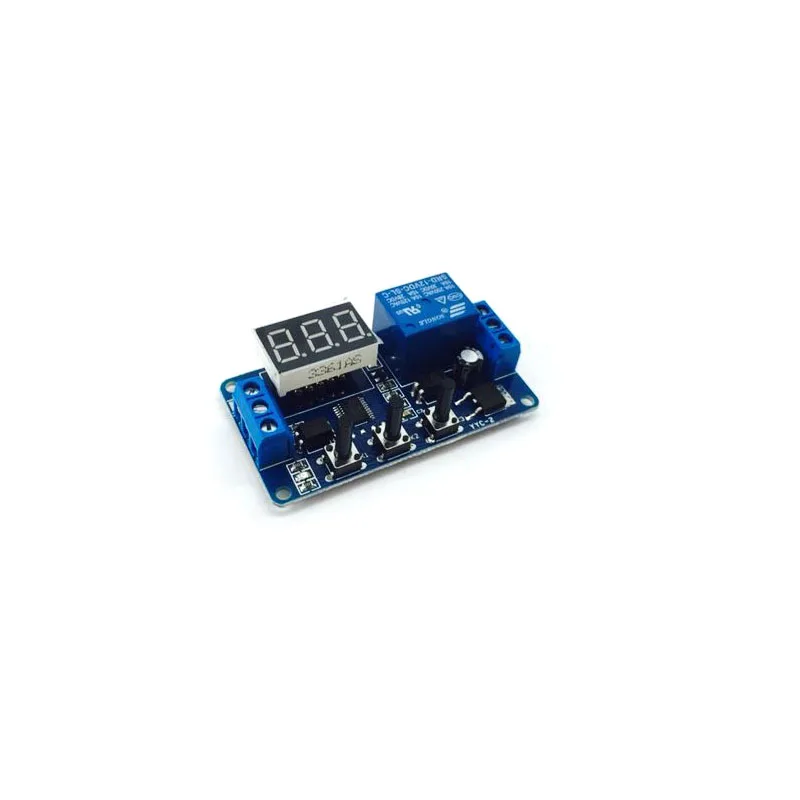

Датчик приближения/датчик Управление триггерный релейный модуль

Датчик приближения/датчик Управление триггерный релейный модуль

[Название продукта]: переключатель приближения

[Модель спецификации]: LJ12A3-4-Z/BX

Свойства зонда:

[Обнаружение объекта] Магнитный металл (расстояние обнаружения уменьшается при немагнитном металле)


[Внешний Размер]: цилиндрический диаметр 12 мм (мм)

[Метод обнаружения]: Индуктивный

[Расстояние обнаружения]: 4 мм (мм)

[Форма выхода]: NPN три линии нормально открываются

Диапазон времени задержки: минимум 0,1 секунд до 999 минут регулируется.

Параметры продукта:

1: Выходная мощность: он может управлять устройствами в пределах 30v5A или в пределах 220v5A.

2: тихий ток: 20 мА Рабочий ток: 50 мА

3: Срок службы: "100000 раз; Рабочая температура: -40 ~ 85'C;

4: Размер: 64,2 мм * 34,8 мм * 18,5 мм

5: Выходная оптопара изоляции, повышает способность анти-помех энергопотребление, промышленная печатная плата, Установите параметры, которые будут запоминаться навсегда после выключения питания.


Особое внимание: релейный выход является пассивным контактом, который не имеет электрического выхода, и контролирует вкл/выкл линии.

Особенности продукта: если у вас есть особые потребности, мы также можем настроить в соответствии с вашими требованиями, мы являемся фабричными прямыми продажами, можем быть настроены на разработку, добро пожаловать, чтобы узнать.

P-1: сигнал запускает реле для включения. Когда время включено, реле отключено во время задержки.

A: Недопустимый триггер снова B: Повторный триггер повторный запуск C: триггер релейный сброс снова для остановки времени

P-2: триггер сигнала время запуска T1, время до реле pull-in time T2 отключено (сброс)

A: Недопустимый триггер снова B: Повторный триггер повторный запуск C: Запуск задержки без включения питания

P-3: езда на велосипеде: Включение T1, отключение T2, бесконечная петля. T1 и T2, время регулируется

Если параметр установлен в 0, включается Задержка включения питания или отключение питания.

Ответ: реле включается сразу же после включения. B: реле выключено, а затем включено после включения.

P-4: есть сигнал, реле закрыто, всасывание сохраняется, сигнал исчезает, время начинается, время вверх, реле отключено, во время задержки, сигнал снова дан, задержка отменена, реле сохраняется, сигнал исчезает, И время повторяется.

Инструкции по установке кнопок:

K1: Кнопка выбора функции: Нажмите и удерживайте K1 в течение 2 секунд, P-* появляется, короткое нажатие K1 для выбора режима, нажмите K2 для ввода режима

K2: клавиша переключения передач: Нажмите, чтобы настроить мигающее положение цифровой трубки, которая мигает цифровой трубкой, K3 регулирует значение мигающей цифровой трубки. Пока K2 не нажат, цифровая трубка больше не будет мигать, время установки завершено, время установки автоматически сохраняется, и питание выключено.

K3: когда мигает цифровая трубка: K3 регулирует цифровое изменение, и от 0 до 9 последовательно меняется.

Когда цифровой дисплей трубки является нормальным: K3 регулирует положение десятичной точки, Десятичная точка представляет 0-999 минут в одной цифре; От 0 до 99,9 секунд в десяти цифрах; от 0 до 999 секунд без запятой

Примечание 1: после выбора режима работы, короткое нажатие K1, чтобы войти в функцию A, B, C переключения, цифровая трубка не будет отображать A или B или C, вам нужно короткое нажатие K1, Дайте сигнал триггера, чтобы знать, по умолчанию

Примечание 2: функции P-2 и P-3 имеют два набора времени для корректировки. Нажмите K2 шесть раз для одного цикла, первые три раза для настройки один раз, и последние три раза для регулировки в другой раз. (Синий светильник указывает время, когда реле подключено, и синий светильник указывает время, когда реле выключено.)

Схема проводки:
