Топливный фильтр DAHL66 для дизельного топлива DAHL65 4 шт. Сменный водоотделителя

Топливный фильтр DAHL66 для дизельного топлива DAHL65 4 шт. Сменный водоотделителя

4 шт. топливный фильтр DAHL66 для дизельного фильтра DAHL65, топливный сепаратор воды, Сменный фильтр DAHL65, внутренний фильтрующий элемент

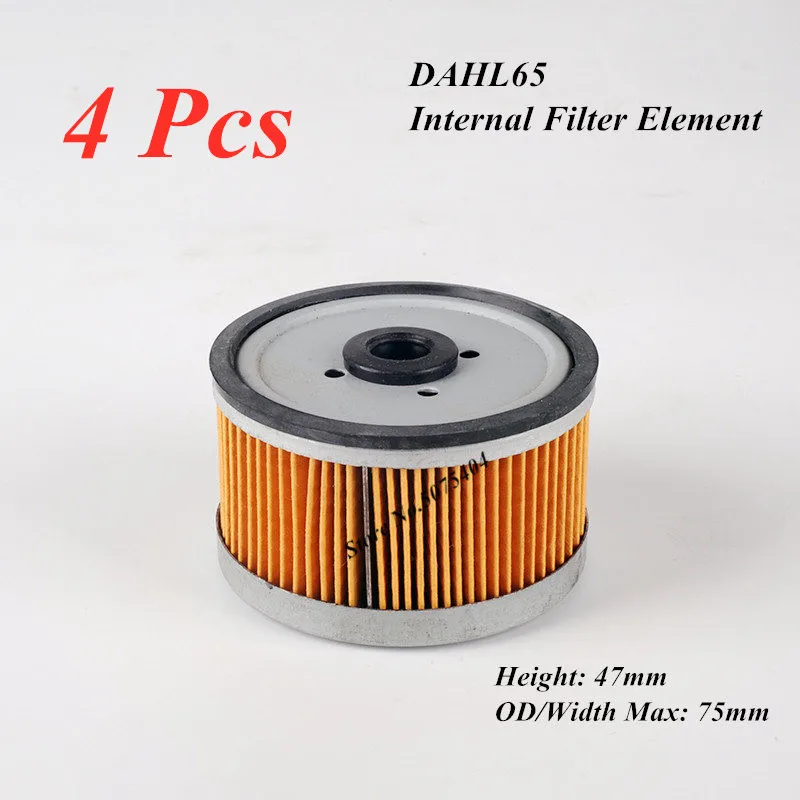

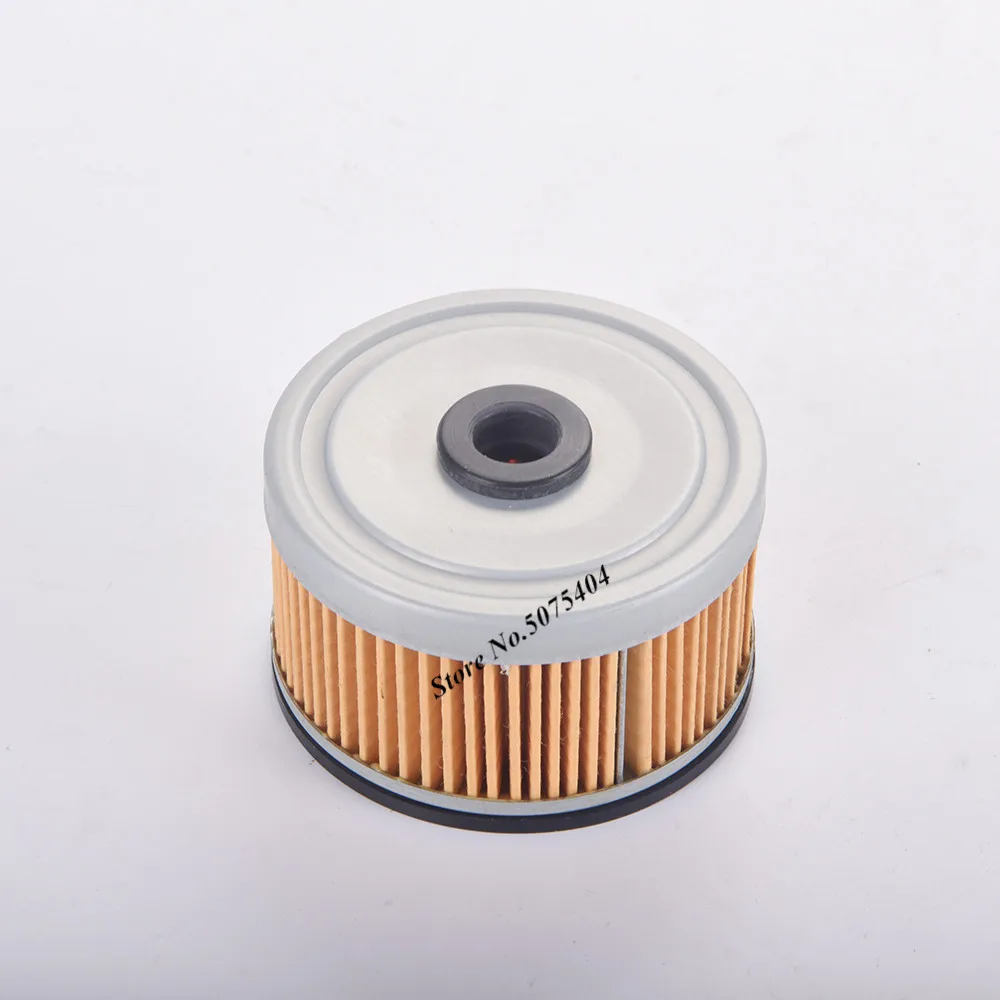

Фильтрующий элемент топливного сепаратора для дизельного двигателя DAHL65
Материал: бумага
Тип: фильтрующий элемент
Номер детали: DAHL65 (подходит для DAHL65)
Подходит для модели автомобиля: подходит для Ford
Высота: 47 мм
Длина: 75 мм
Ширина: 75 мм
Место происхождения: CN
Элемент DAHL66 для DAHL65

Рекомендуемый Расход:
(Для оптимального срока службы элемента и эффективности разделения)
Модели 65 и 75 серии ......................... 20 галлонов в час (США) (75,7 ЛПХ)
Максимальная скорость потока:
Модели 65 и 75 серии. ...................... 30 галлонов в час (США) (113,5 ЛПХ)
Сопротивление потоку: ..................................................... 0,75 в. Ртуть
Максимальное рабочее давление:. .............................. 25 PSI (172 кПа)
Температурный диапазон:. ..................... От-50 ° до + 225 °F (от-45 ° до + 107 °C)
Резьба порта:
Единичные единицы ............................................. 9/16-18 w/уплотнительное кольцо Boss
Общая высота:
Модель 65 ....................................................... 6 3/8 дюймов (161,9 мм)
Модель 75 ....................................................... 6 1/8 дюймов (155,6 мм)
Ширина:. ............................................................. 4 3/16 дюйма (106,4 мм)
Глубина:. ............................................................... 4 3/4 дюйма (120,6 мм)
Сухой вес:. ............................................................... 5 фунтов (2,27 кг)
Просвет снятия элемента:. ........................... 3 1/2 в. (88,9 мм)
Емкость отстойника: ........................................................... 4 унции (118 мл)
Материал уплотнения: ......................................................................... Buna N
Номер элемента: ......................................................... 66 (2 микрона)
. .......................................................................... 66-W (10 микрон)
. ......................................................................... 66-30 (30 микрон)
Материал элемента: .............................. смола, пропитанная целлюлозой

А. Фильтр, установленный над емкостью для хранения топлива ___________________________
Процедуры установки такие же, как и выше плюс дополнение к
Шаг 3: должен быть установлен запорный клапан шарового или бабочного типа
Впереди входного отверстия модуля DAHL. См. Рис. 2. Этот клапан
Необходимо отключить топливо при смене элемента. Клапаны являются
Доступно у вашего дилера или обращаясь к фильтрам Болдуин.
Установка
1. Выберите место в топливной магистрали между топливным баком и
Топливный насос, опережающий вакуумные боковые фильтры. Все вторичные или
Боковые фильтры давления, расположенные между насосом и двигателем
Следует обслуживать и оставлять на месте.
2. Установите блок DAHL вертикально на вакуумной (всасывающей) стороне
Из всех топливных насосов в удобном для обслуживания месте и
Проверка загрязнений в чаше. Определите высоту
Блок между нижней частью топливного бака и входным отверстием
Топливный насос по возможности. См. Рис. 1.
Примечание: допускается вертикальный зазор на 3 1/2 дюйма ниже единицы измерения для
Обслуживание элемента и слив загрязнений.
3. Установите топливную магистраль от топливного бака к входному отверстию фильтра DAHL
Использование соответствующего non-оцинкованные Фитинги. См. Фурнитура DAHL
Таблица ниже.
4. Установите топливную магистраль от выходного отверстия фильтра DAHL к
Вход трансферного или топливного насоса.
Примечание: чтобы получить максимальный срок службы элемента, удалите столько
Механическое ограничение максимально возможное от системы по
Выполняем следующие действия:
A. Снимите первичный фильтр (если это не влияет на гарантию).
Б. Используйте практичную топливную магистраль наибольшего диаметра.
В. Установите блок как можно ближе к уровню насоса.
D. По возможности устранять резкие изгибы в топливных магистралях.
Наилучшим показателем состояния топливного элемента является вакуумный манометр. (См.
Серия 85-V в форме 4005.) Резьбовой фитинг рекомендуется для
Крепление манометра на выходном отверстии фильтрующего блока DAHL.
(Коллекторные блоки уже подключены и подключены.) Снимите 1/8 дюйма
Подключите и установите туда вакуумный манометр. Фитинги и калибры являются
Доступно у вашего дилера или свяжитесь с фильтрами Болдуин. Превратите фильтр в
Обозначены в разделе сменный элемент.
В. Фильтр, установленный под баком для хранения топлива _
