Многие интернет-пользователи часто спрашивают, следует ли им выбрать вариант осьминога или 51 вариант осьминога. Здесь я объясню, что две версии режима передачи и все технические параметры одинаковые. Их основное отличие заключается в использовании различных мастер-чипы. Изделия полностью соответствуют оригинальный Осьминог использует PIC 8-pin MCU, и 51 Осьминог использует 16-контактный диагностический 12C4052 MCU. С тех пор, как ресурсы 51 MCU больше, чем 8-pin PIC MCU, соединение ПК добавляется, сроки проведения код проверяется в режиме реального времени, боковый тон регулируется одной кнопкой, скорость передачи одной кнопки регулируется, а Встроенный код гибко установлен.

\
51 версия осьминога настроена компьютером.

\
Версия осьминога устанавливается непосредственно на радио, нажав на кнопку.

\
Оба вида находятся в наличии и могут быть приняты напрямую.

Super Rock Mite был запущен SWL Labs в США в 2002 году. Изначально он назывался «Rock Mite» и был популярен в США. Это представитель приемников прямого выпуска! Продажи составили 6000 наборы для ухода за кожей. Он был представлен в Китае 2 или 3 года назад и был назван как «Супер Осьминог» отечественными энтузиастами. Она была дважды опубликована в журнале «Radio» и была любима домашним хамом.

\
Этот набор (рекомендуется baidu "Octopus rock mite", чтобы понять его историю и внутренние эффекты применения) имеет следующие характеристики:

\
1. Используя оригинальный микроконтроллер Rock Mite PIC12F629, сделайте ручное/автоматическое управление клавишами, с автоматическим сигналом вызова, индикаторами управления трансивером и другими функциями, очень удобно и практично.

\
2. При использовании автоматической кнопки MCU может регулировать скорость кода и частоту бокового аудиосигнала, а также может самостоятельно вводить знак вызова для сохранения питания.

\
3. Использование высококачественных ОП усилителей для вторичной активной фильтрации звука, его чрезвычайно низкий уровень шума, отличные Амплитудные и частотные характеристики значительно улучшают эффект прослушивания осьминога.

\
4, мощность увеличена до 4 Вт (выход D882), и в комплекте используются два американских магнитных кольца (FT37-43 и T37-2), что делает «Осьминог» более мощным пультом дистанционного общения, значительно улучшает практичность «осьминога». Секс!

\
5, частота передачи составляет 7,023 МГц, частота приема регулируется от 7,023-7,026 МГц, И 2N7000 используется для создания новой схемы управления смещением частоты для улучшения качества звука частоты и улучшения эффекта прослушивания.

\

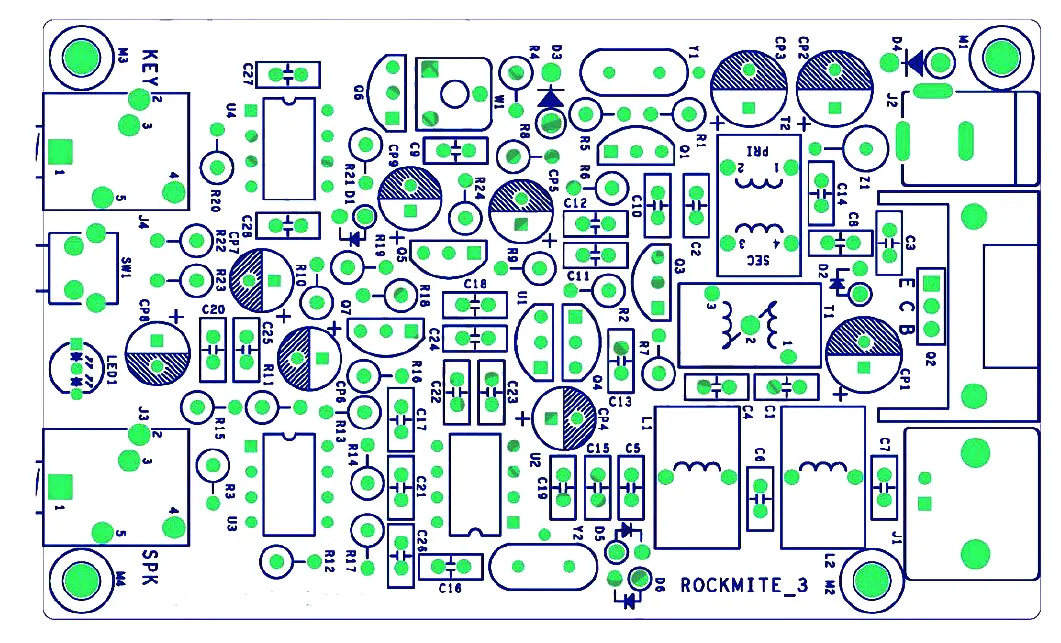

6. Печатная плата этого набора может быть удобно помещена в стандартный алюминиевый корпус профиля 69 мм * 35 мм * 100 мм. В комплект не входит корпус.

\

\
Фото версия супер осьминога поддержка оболочки URL: http://item.taobao.com/item.htm?id=41756895443

\
Основные показатели
Источник питания: 12 В
Получайте Ток покоя: 25 мА @ 12 В
Мощность передачи: 4 Вт @ 12 В
Частотный диапазон: передающий локальный осциллятор 7,023 МГц, принимающий локальный осциллятор 7,023-7,026 МГц
Рабочий режим: CW

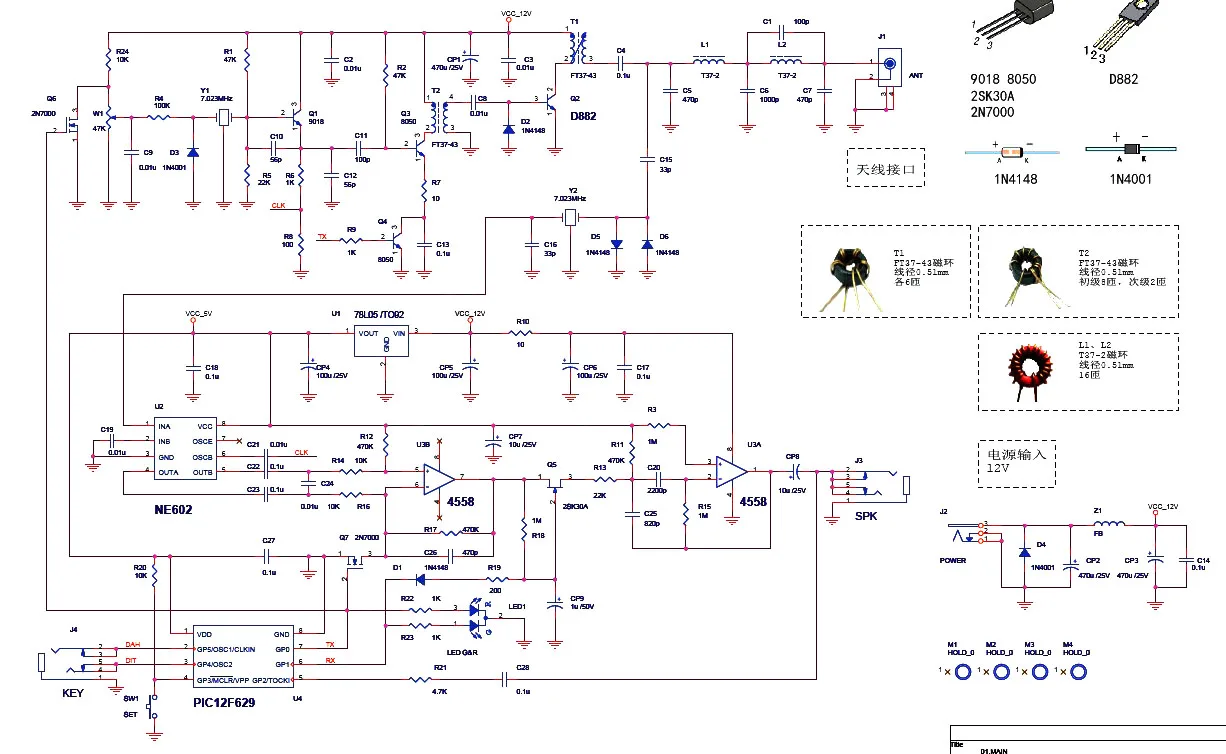

Схема принцип
Приемная часть является типичным смесительным устройством NE602, а также 4558 активным приемником для прямой фильтрации звука. Схема отключения звука, состоящая из 2SK30, используется для выключения приема при передаче.
Передающая часть использует осциллирующую цепь 9018, затем буферное усиление с 8050, 8050 также выступает в качестве ключа передачи, заключительный этап D882 является усилителем класса C, И затем отправляет второй заказ LPF, а затем антенну.

\
Описание

\
Примечание: MOS FET 2N7000 в комплекте должен быть паян в качестве последнего компонента. Для предотвращения электростатического пробоя паяльник должен быть отключен от источника питания паяльника во время пайки.

\

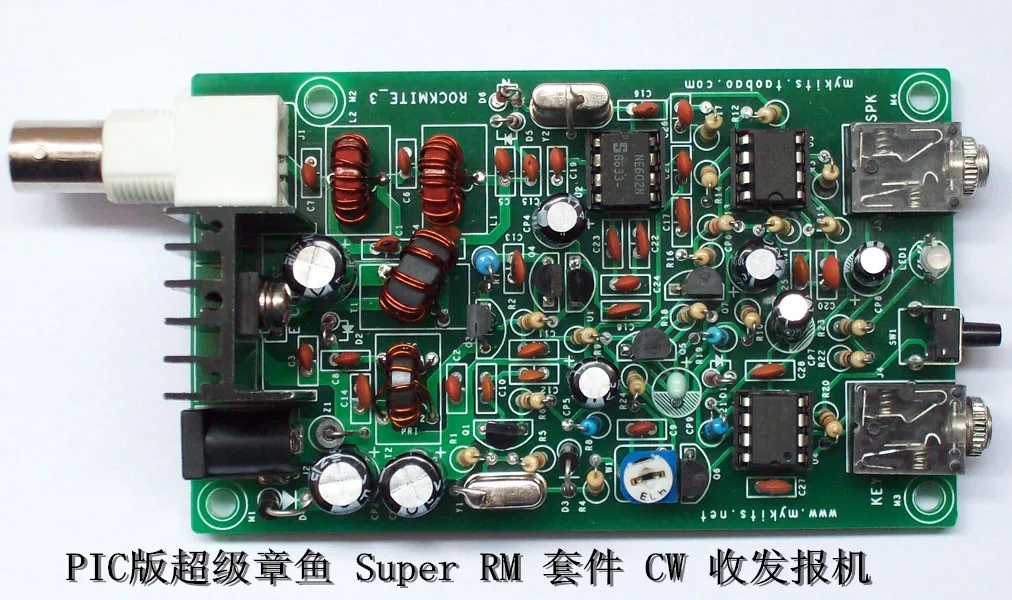

Этот комплект не припаян, все товары разбросаны по электронным компонентам, фотографии готового продукта показаны в магазине, только для справки при покупке.

Часто задаваемые вопросы

\
В: Как далеко я могу пройти?
Ответ: Коротковолновая связь связана с несколькими факторами, такими как среда распространения, антенна, оборудование и уровень эксплуатации. Трудно обеспечить конкретное расстояние только с помощью оборудования. Все наборы в этом магазине являются классическими моделями, большое количество людей в стране и за рубежом были использованы, этот магазин также имеет очень хорошие результаты передачи клиентов, основной предпосылкой является использование хорошей производительности антенны!

\
В: Может ли телеграфный аппарат говорить?
О: приемопередатчик непрерывного действия не может говорить, только машина, которая поддерживает режим модуляции, такой как SSB или FM, может говорить, трансивер может использовать только ключ, чтобы отправить сообщение и гарнитуру, чтобы получить сообщение.

\
В: вам нужно купить ключ?
О: Есть много продавцов на Taobao, пожалуйста, покупайте их сами. Рисунок:

\
Ключ на самом деле является переключателем, он подключен, и рука отключена. Для начинающих рекомендуется сделать это самостоятельно. Найдите старую мышь + MP3 кабель для наушников для изменения.

\
В: какая антенна используется?

\
Рекомендуется использовать дипольную антенну или перевернутую в антенну
