RXL гибкий тонкопленочный датчик давления

1. Введение продукта

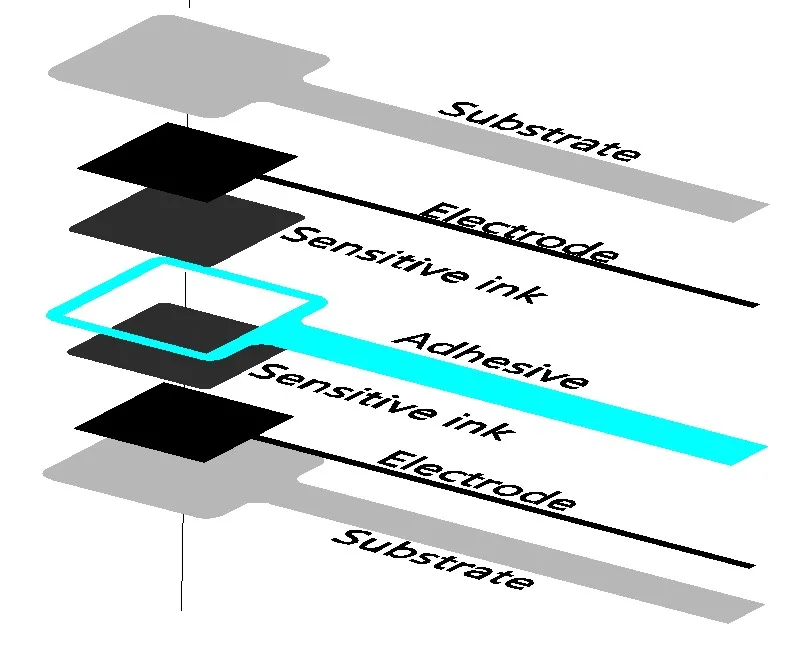

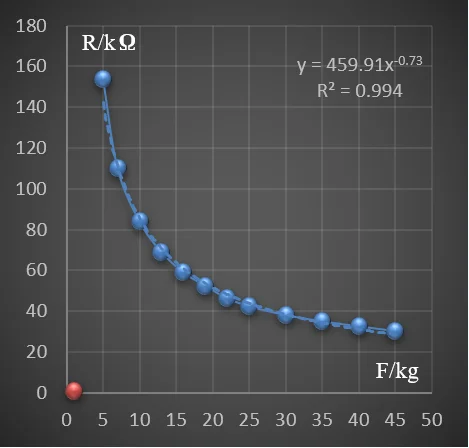

Пьезорезистор гибкий датчик давления сделан путем передачи нанометровых чувствительных к силе материалов, серебряной пасты и других материалов для гибкой подложки пленки через точный процесс печати, а также путем сушки и отверждения. Когда датчик находится под давлением, сопротивление уменьшается с увеличением давления, а его пьезорезистистентная характеристика показывает сильную функциональную связь между сопротивлением и давлением, И приблизительная линейная связь между взаимным сопротивлением и давлением. Основные характеристики датчика могут быть измерены с помощью мультиметра, и данные также могут быть обработаны и преобразованы программным и аппаратным обеспечением для проверки соответствующего значения силы.

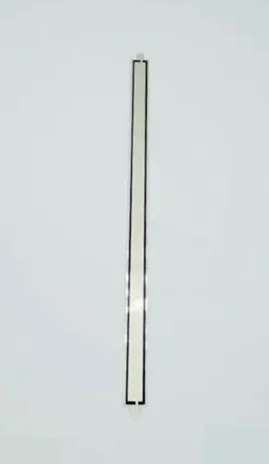

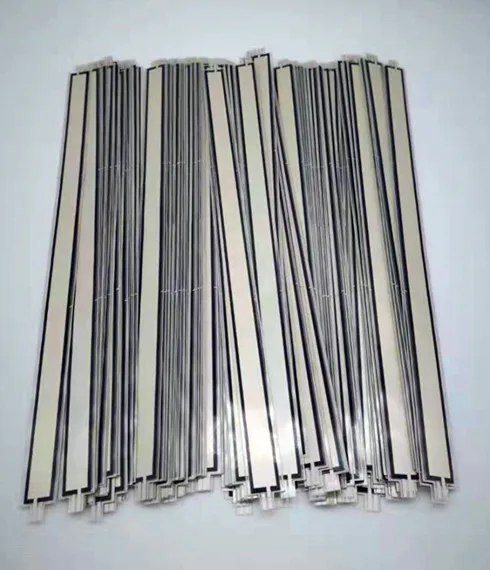

RXL является стандартным гибким датчиком давления с Индукционным диаметром 101520 мм и внешним силовым профилем 140.290.300 мм. Умеренный размер, толщина и диапазон могут быть настроены, что делает этот тип датчика широко используется при оценке и тестировании продукта, проверке дизайна, обнаружении изменения давления и других аспектах.

2. Структура размера

3. Особенности продукта

Тонкий и гибкий;

Простота в использовании;

Тестовая стабильность;

Высокая эффективность затрат;

4. Основные параметры

Параметры: 1-50

Диаметр чувствительной области: 6 мм

Внешний диаметр датчика: 10 мм

Общая длина датчика: 40 мм

Толщина датчика: <0,25 мм

Длина расширения Терминала: 5-6 мм

Исходящие Центр Расстояние: 2,54 мм

Тип клеммы: мужской/femalepin

5. Характеристика продукта

D-Out:

Модуль датчика давления тонкой пленки, в соответствии с эффектом давления в области датчика, микроконтроллер триггера или релейный модуль.

Когда давление не применяется или давление не может достичь порога, d-out выводит высокий уровень; Когда давление применяется превышает установленный порог, d-out выход низкий уровень.

A-Out:

Аналоговый выход a-out может быть преобразован с модулем AD для получения более точного значения прикладного давления.

A-out (напряжение V) = VCC (напряжение V) * Rsensor/(Rsensor + R2)

С помощью 2-х точечные Калибровка: надавите (F1, F2) дважды в датчике индукционную зону, и запись соответствующее напряжение V1, v2)-out. Параметры, полученные при вычислении A = (f2-f1) (v2-v1), могут использоваться в качестве расчетных параметров микрокомпьютера с одним чипом.

Затем Новое измеренное напряжение a-out может быть непосредственно умножено на параметр A, и микрокомпьютер с одним чипом может рассчитать и получить значение давления F = A * Fsensor

Примечание: давление, F1 и F2-кг, F-кг; F1, F2-граммы, F-граммы. Те же единицы.

Обеспечивает стабильность напряжения;

Эталонное сопротивление R2 варьируется от диапазона до фиксированного сопротивления. Статическое сопротивление датчика, как правило, более 1 Ом.

8. Применимые поля

Обнаружены распределение давления и изменение конкретных частей в процессе движения человека. Анализ осанки сидения, анализа походки и коррекции и т. Д.

Дизайн продукта и оценка интерфейса испытания и оценки давления;

Контроль безопасности одеяло безопасности, которое определяет состояние ребенка, пациента или инвалидов;

Промышленное тестирование цилиндрической секции, испытание бокового давления, испытание плоскостности самолета;

Инновационный дизайн и научно-исследовательские эксперименты.

9. Инструкции

A) зона обнаружения должна полностью соответствовать поверхности измеренного объекта;

B) Избегайте острых объектов, воздействующих на зону обнаружения;

C) для получения наилучших результатов испытаний рекомендуется прикрепить тонкую силиконовую прокладку немного меньше, чем Область обнаружения.

10. Инструкции по покупке

A) это образец распределенного датчика, который может быть настроен в соответствии со специальными требованиями;

B) диапазон: диапазон устанавливается в соответствии с лучшим интервалом тестирования. Если датчик не поврежден, превышение диапазона не повредит работу датчика, но влияет только на разрешение теста.

В) оцените диапазон испытательного давления, выберите соответствующий диапазон и оставьте сообщение для особых требований;

D) тип клеммы: с учетом удобства использования, пожалуйста, правильно выберите контактный режим организации проводов;

'
