    D2027 пьезорезистивная гибкая пленка датчик давления для ног | Инструменты

    Описание товара

    Моднявка = ckeditor

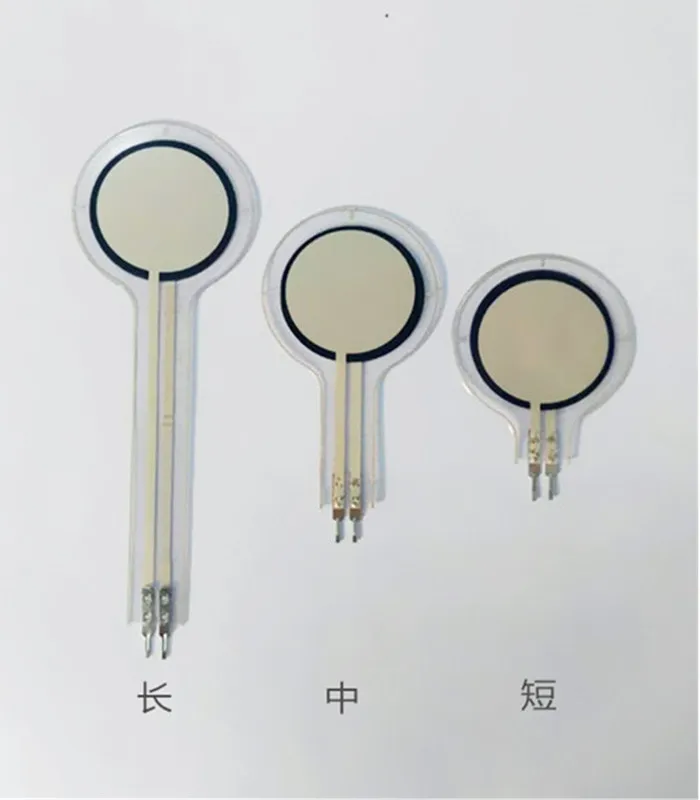

    Rx-d2027 Гибкая тонкая пленка датчик давления

    1. Информация о товаре

    Гибкий датчик давления Piezoresistor сделан путем передачи нанометровых чувствительных материалов, серебристой пасты и других материалов на гибкую подложку пленки через точный процесс печати, а также путем сушки и отверждения. Когда датчик находится под давлением, сопротивление уменьшаются с увеличением давления, а его пьезорезистисторикторная характеристика показывает сильную функцию связи между сопротивлением и давлением, И приблизительная линейная связь между двойным сопротивлением и давлением. Основные характеристики датчика могут быть измерены с помощью мультиметра, и данные также могут быть обработаны и преобразованы программным и аппаратным обеспечением, чтобы проверить соответствующее значение силы.

    Rx-d2027 является стандартным гибкий датчик давления с индукционной диаметром 20 мм и внешние силы профиль 27 мм. Умеренный размер, толщина и диапазон могут быть настроены, что делает этот тип датчика широко используется для оценки и тестирования продукта, проверки дизайна, обнаружения изменения давления и других вопросов.

    2. Структура размера



    3. Особенности продукта

    Тонкий и гибкий;

    Простота в использовании;

    Проверка стабильности;,

    Высокая эффективность затрат;

    4. Основные параметры

    Parameterrange: 0,5-100

    Диаметр чувствительной области: 20 мм

    Внешний диаметр датчика: 27 мм

    Общая длина датчика: 80 мм

    Сенсор Толщина по уровню поверхности: <0,3 мм

    Длина удлинения клемм: 5 мм

    Исходящие Центр Расстояние: 2,54 мм

    Тип клемм: Мужской, женский

    5. Кривая характеристики продукта



    D-Out:

    Модуль датчика давления с тонкой пленкой, в соответствии с эффектом давления в сенсорной области, микроконтроллер триггера или релейный модуль.

    Когда давление не применяется или давление не может достигать порога, d-выход выдает высокий уровень; Когда наносимое давление превышает установленный порог, выход d-выхода низкий уровень.

    Ответ-Выход:

    Аналоговый выход a-out может быть преобразован с модулем AD, чтобы получить более точное значение приложенного давления.

    A-out (напряжение в) = VCC (напряжение в) * Rsensor/(Rsensor + R2)

    С помощью 2-х точечные Калибровка: надавите (F1, F2) дважды в датчике индукционную зону, и запись соответствующее напряжение V1, v2)-out. Параметры, полученные в результате подсчета A = (f2-f1) (v2-v1), могут использоваться в качестве расчетных параметров микрокомпьютера с одним чипом.

    Затем, новое измеренное напряжение a-out, можно напрямую мультиплировать на параметр A, и микрокомпьютер с одним чипом может высчитывать и получать значение давления F = A * Fsensor

    Примечание: надавливание, F1 и F2-кг, F-кг; F1, F2-граммы, F-граммы. Одинаковые единицы измерения.



    Обеспечивает стабильное напряжение;

    Справочное сопротивление R2 отличается от диапазона до фиксированного сопротивления. Статическое сопротивление датчика, как правило, составляет более 1 Ом.

    8. Области применения

    Обнаружены распределения давления и изменения определенных частей в процессе человеческого движения. Анализом осанки сидя, анализом походки, коррекцией и т. д.

    Тест и Оценка давления интерфейса, дизайн и Оценка продукта;

    Наблюдение за состоянием безопасности, которое обнаруживает состояние ребенка, больного или неполноценного;

    Промышленное тестирование цилиндрической секции, тестирование бокового давления, тестирование плоскостности самолета;

    Инновационный дизайн и научные эксперименты.

    9. Инструкции

    А) зона срабатывания должна точно соответствовать поверхности измеренного предмета;

    B) Избегайте острых предметов, реагирующих на область обнаружения;

    В) чтобы получить лучшие результаты тестирования, рекомендуется прикрепить тонкую силиконовую прокладку немного меньше, чем Область обнаружения.







    10. Инструкции по покупке

    А) это образец распределенного датчика, который может быть настроен в соответствии с особыми запросами;

    B) диапазон: диапазон устанавливается в соответствии с лучшим интервалом тестирования. До тех пор, пока датчик не поврежден, превышение диапазона не повредит результаты тестирования датчика, но влияет только на разрешение теста.

    В) оценить диапазон тестового давления, выбрать соответствующий диапазон и оставить сообщение для особых потребностей;

    D) тип клеммы: с учетом удобства использования, пожалуйста, правильно выберите режим связи для организации проводов;



    '
