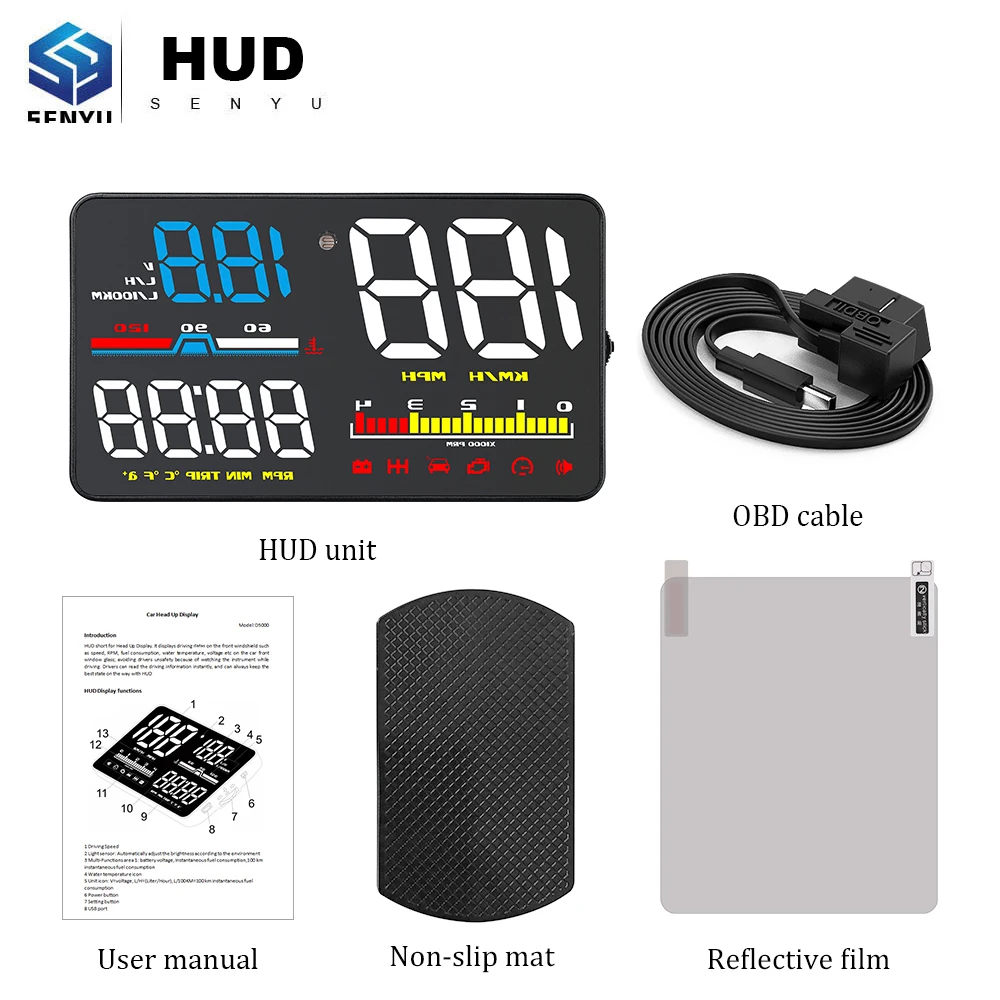

HUD короткий для дисплея головы вверх. Он отображает данные о вождении на лобовом стекле, такие как скорость, об/мин, расход топлива, температура воды, напряжение и т. д. на переднем стекле автомобиля; Избегайте небезопасности водителей из-за просмотра инструмента во время вождения. Водители могут мгновенно считывать информацию о вождении и всегда могут поддерживать Наилучшее Состояние на пути с HUD

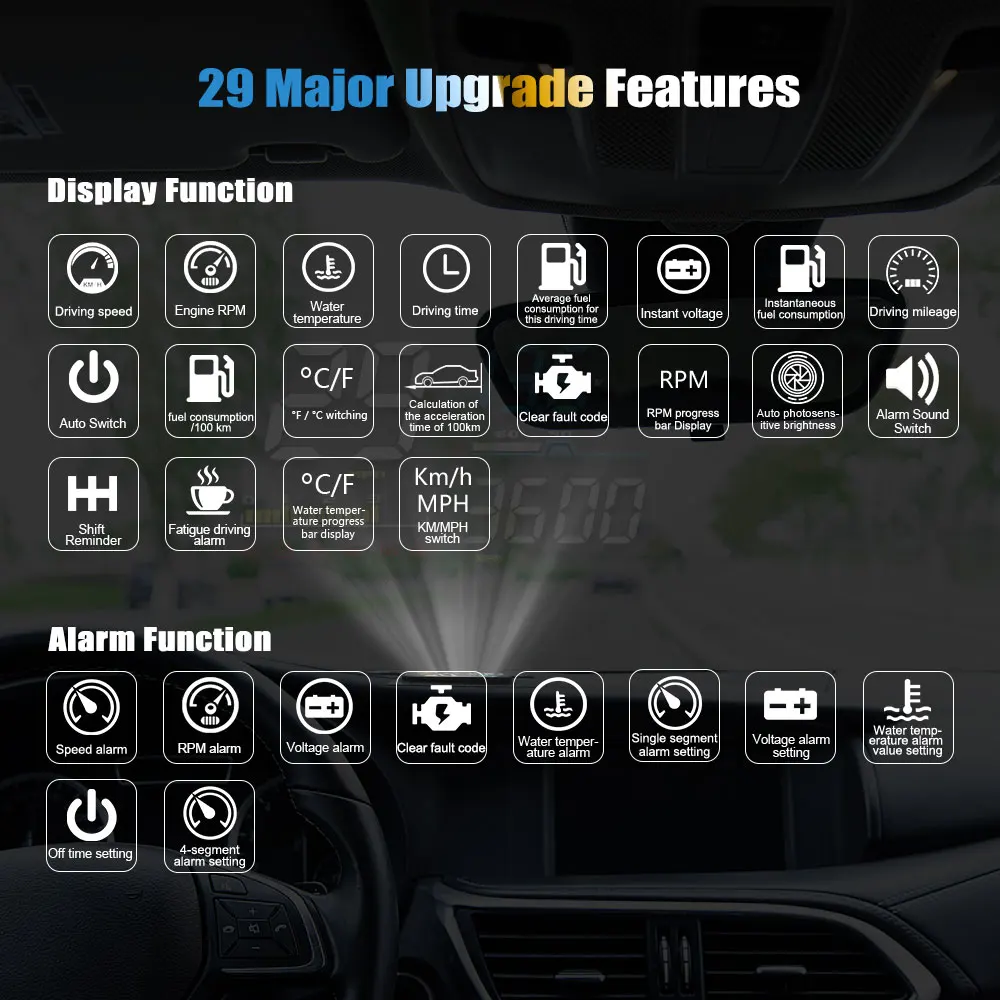

Функции дисплея HUD

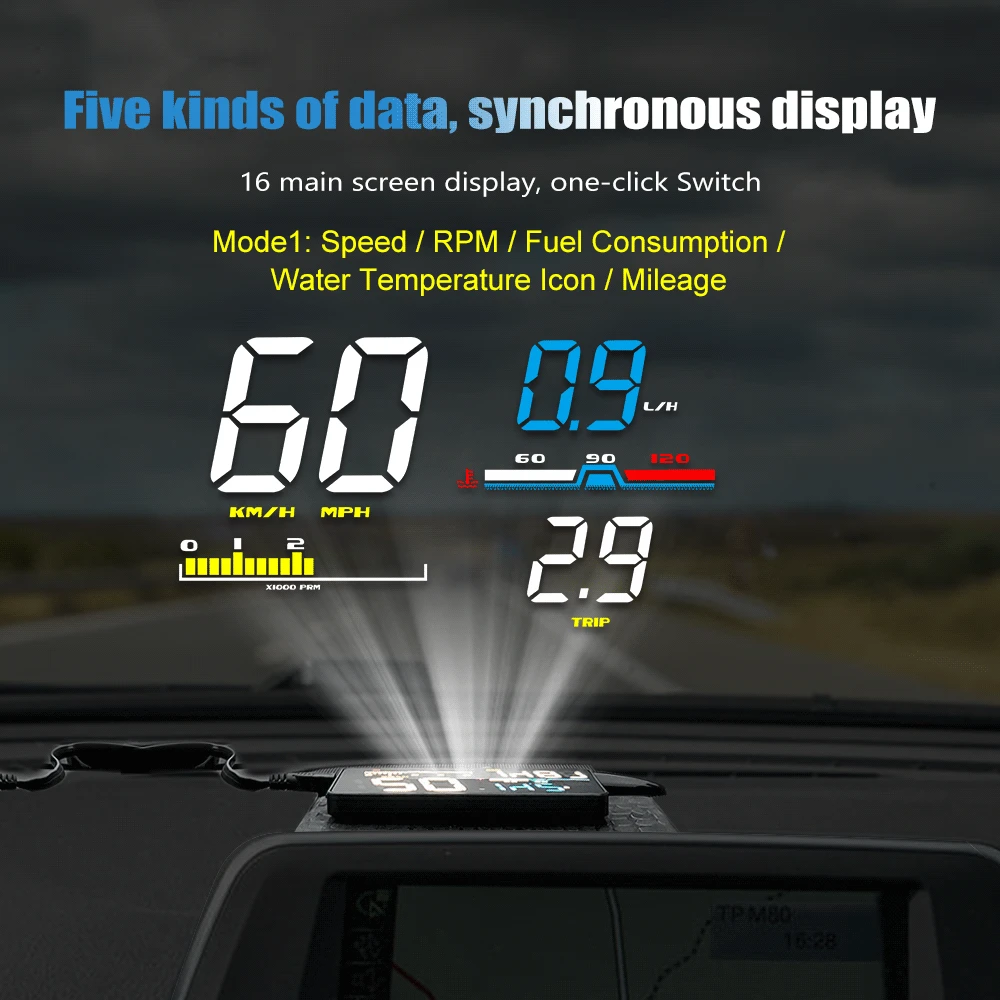

1 скорость вождения

2 светильник-Датчик: автоматически регулирует яркость в соответствии с окружающей средой

3 многофункциональная область 1: напряжение батареи, мгновенный расход топлива, 100 км мгновенный расход топлива

4 значка температуры воды

Значок 5 единиц: V = напряжение, L/H = (литр/час), L/100 км = 100 км мгновенный расход топлива

6 кнопок питания

7 кнопок настройки

8 USB портов

9 значок единицы измерения: об/мин = скорость двигателя, мин = одно время вождения, поездки = одно расстояние вождения, ℃ = Цельсия, °F = Фаренгейт, а + = 100 км время ускорения

10 многофункциональных областей 2: скорость двигателя, время однократного вождения, расстояние одиночного вождения, температура воды, время ускорения 100 км

11 значок показывает: звуковой сигнал, сигнал тревоги о превышении скорости, код неисправности, Усталость вождения, напоминание о сдвиге, напряжение

Значок 12 об/мин

13 единиц скорости: км/ч и миль/ч

Установка HUD

1. Знайте свой бренд автомобиля, HUD работает для автомобилей с OBDII соглашением или ЕС OBD соглашением. Откройте капот двигателя и найдите наклейку ниже (см. Изображение ниже 1), если у него есть такие слова, как сертификат OBDII, то он может быть установлен.

2. Найдите диагностическую ссылку 16 pin (см. Изображение ниже 2) транспортного средства и хорошо подключите его к соединительной линии OBDII.

Методы вставки пленки

1. Распылите немного воды на место, на которое будет наклеена пленка, а затем используйте сухую ткань для очистки;

2. Снимите заднюю сторону (помечено 1) отражающей пленки, затем вставьте ее в оконное стекло.

3. После того, как вы скорректировали расположение, вы можете использовать картон с царапинами или что-то еще плоское, чтобы разрезать пленку и выжать воду наизнанку, пока в ней нет пузырька или воды.

4. Снимите защитную пленку (помеченную 2) отражающей пленки. Если пленка не может отображать всю информацию, пожалуйста, настройте нескользящий коврик, чтобы перемещать положение.

Функции кнопки настройки: когда кнопка настройки слева

1 короткий подъёмник

(1) переключение многофункциональной области 1: Напряжение батареи/мгновенный расход топлива/100 км мгновенный расход топлива

(2) После входа в меню настройки, чтобы добавить значение по умолчанию

2 Короткий вытягивающийся

(1) переключение мультифункциональной области 2: скорость двигателя/время однократного вождения/расстояние одиночного вождения/Температура воды/время ускорения 100 км

(2) После входа в меню настройки, чтобы уменьшить значение по умолчанию

3 коротких нажатия

(1) Переключение режима отображения (обычная модель/высокоскоростной режим/простой режим)

(2) после входа в меню настройки, чтобы добавить Меню

4 длинных вытягивания: Выключить/включить зуммер, долго тянуть вниз 5s, чтобы выключить зуммер, сделать это снова, чтобы включить зуммер.

5 длинных затяжек: Все огни будут включены, чтобы устранить код неисправности, сделайте это снова, чтобы сохранить и выйти

6 длинных нажатий

(1) чтобы войти в меню настроек

(2) Когда закончите регулировку, нажмите на кнопку, чтобы сохранить и выйти

Заводской сброс

Когда HUD выключается, нажмите кнопку волны и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, это заводской сброс.

Или найдите меню 15, настройте по умолчанию от 0 до 1, 1 означает завершить сброс фабрики, затем нажмите в 5s, чтобы сохранить и выйти.

Настройка HUD

Для 5s нажмите вертикально и удерживайте кнопку настройки, чтобы войти в настройки меню, нажмите вертикально, чтобы увеличить опцию меню, вверх и вниз, чтобы увеличить или уменьшить значение параметра по умолчанию. После регулировки вертикально удерживайте 5 секунд для сохранения и выхода.

Введите в меню настройки

Меню

Функция

Регулировка

Диапазон

Описание

Значение по умолчанию

Настройка изображения

1

Скорость

50-150

Если скорость HUD отличается от приборной панели, ее можно регулировать

107

2

Расход топлива

50-150

Если топливо HUD отличается от приборной панели, его можно отрегулировать

100

3

Сигнализация об/мин

10-75

Сигнал об/мин будет работать, когда он достигнет 7500,75 означает 7500r

75

4

Напоминание о сдвиге

10-75

Напоминание о сдвиге будет работать, когда оно достигнет 7500,75 означает 7500r

75

5

4-х ступенчатый сигнал тревоги

0-1

0 = сигнал тревоги

1 = будильник (HUD даст сигналы тревоги при скорости на 60,80, 100120)

0

6

Односкоростная сигнализация

30-199

Когда скорость транспортного средства достигает

150, будильник будет доступен

150

7

Регулировка яркости

0-5

0 = Автоматическая яркость,

1 = самый темный, 5 = самый яркий

0

8

Сигнализация температуры воды

50-150

Сигнализация температуры воды включается при температуре выше 120 °C

120

9

Сигнализация напряжения

0-15,0

Сигнализация напряжения включается, когда она ниже 10,0 в

10,0

10

Сигнализация на Усталость вождения

1,0-8,0

Оповещение о усталости вождения после четырех часов вождения

4,0

11

Блок скорости

1-2

1 = км, 2 = миль/ч

1

12

Блок температуры воды

1-2

1 = °C

2 = °F

1

13

Напряжение включения/выключения питания

0-15,0

Если HUD не может автоматически выключить, измените напряжение на 13,2, HUD выключается через 3 минуты позже

0

14

Задержка отключения питания

20-300

Пожалуйста, сделайте значение по умолчанию 180 или выше, когда ваш автомобиль остановлен или электрический гибрид, тогда HUD отключится в течение 3 минут

20

15

Заводской сброс

0-1

Установите в 1, вертикально нажмите кнопку настройки для 5s, затем вернитесь к интерфейсу дисплея

0

Устранение неполадок

1. Экран без дисплея и без питания

Запустите двигатель автомобиля; Проверьте, тугая ли линия кабеля OBD; Потяните кабели OBD еще раз, чтобы убедиться; Проверьте, включен ли выключатель питания HUD. Если все еще нет дисплея, пожалуйста, измените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если это не хорошо, пожалуйста, отремонтируйте его и попробуйте еще раз.

2. При включении питания HUD показывает только напряжение автомобиля и автоматическое выключение после 30 секунд вождения.

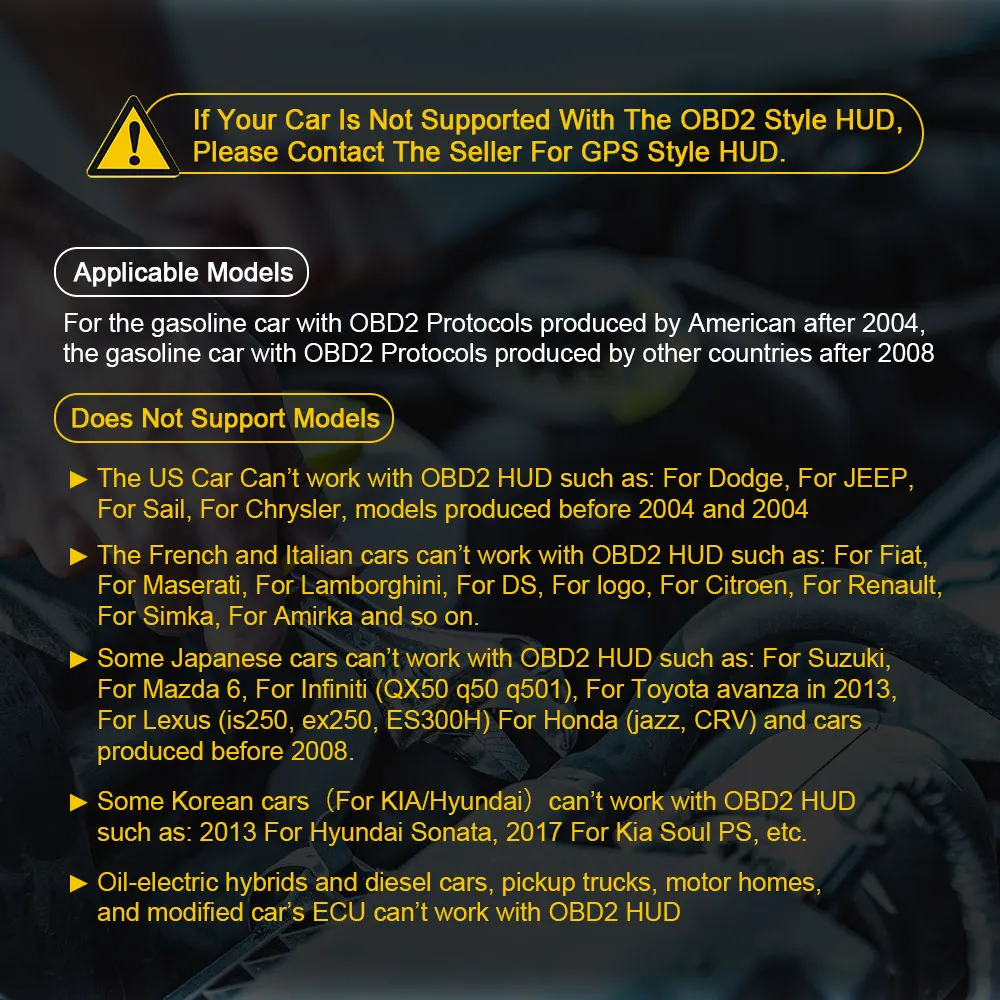

HUD доступен только для автомобилей с OBD2 и EU-OBD соглашения (Европейский регион: после 2003 года, другие регионы: после 2007 года)

Продукты HUD не поддерживают протокол JOBD и OBDI.

3. Не видно четко, когда HUD под солнечным светом.

Проверьте, порвана ли защитная пленка HUD, и, пожалуйста, наклейте отражающую пленку, входящую в подарочную коробку, соответствующую ветровому стеклу. Затем нажмите вертикально в течение 5 секунд, чтобы войти в настройки меню, когда HUD включен, короткое нажатие 7 раз в меню 7, отрегулируйте параметр до 5, вертикальное нажатие в течение 5 секунд, чтобы сохранить.

4. Неправильная операция приводит к сбоям

Сделайте сброс фабрики

Когда HUD включен, удерживайте кнопку настройки в течение 5 секунд, чтобы войти в режим настройки меню, короткое нажатие кнопки в течение 15 раз для меню 15, значение по умолчанию-0, короткое нажатие или нажатие, чтобы изменить его на 1, затем длинное нажатие на кнопку в течение 5 секунд для сохранения и выхода

5. Неточная скорость

Когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню 0, и параметр показывает 107, вверх или вниз Кнопка настройки, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. После регулировки вертикально нажмите в течение 5 секунд, чтобы сохранить его.

6. Неточный расход топлива

Блок для расхода топлива L/100 км, HUD Дисплей является одним приводом расхода топлива, в то время как дисплей автомобиля интегрирован средний расход топлива вождения, так что это нормально, если есть разница.

3 вида расхода топлива

A. Режим холостого хода: HUD отображает мгновенный расход топлива в час (L/H), это означает, что HUD может понять, сколько масла будет потребляться автомобиль после запуска двигателя в течение одного часа

B. Режим вождения: дисплей HUD мгновенный расход топлива 100 км

C. Завершение вождения: HUD Дисплей является средним расходом топлива в 100 км, когда выключить автомобиль, HUD автоматически выключается в 10s

7 стоп-сигналами звездных машинок

Вертикальное нажатие в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 14 раз в меню 14, по умолчанию параметр 20, вверх или вниз изменить его на 180, затем время выключения будет 3 минуты, затем вертикальное нажатие в течение 5 секунд для сохранения и выхода, HUD отключится в течение 3 минут.

8 когда HUD выключен, он снова начинает работу

Вертикальный пресс за 5 секунд, чтобы ввести в меню настройки, короткое нажатие 13 раз в меню 13, параметр по умолчанию 0, вверх или вниз, измените его на 13,2 V или выше, вертикальный пресс в течение 5 секунд для сохранения и выхода.
