HUD C700 HUD Дисплей Автомобильный дисплей C700 OBD OBD2 проектор Цифровой измеритель скорости дисплей с головкой Автомобильный аварийный сигнал

Автомобильный HUD Дисплей C700:

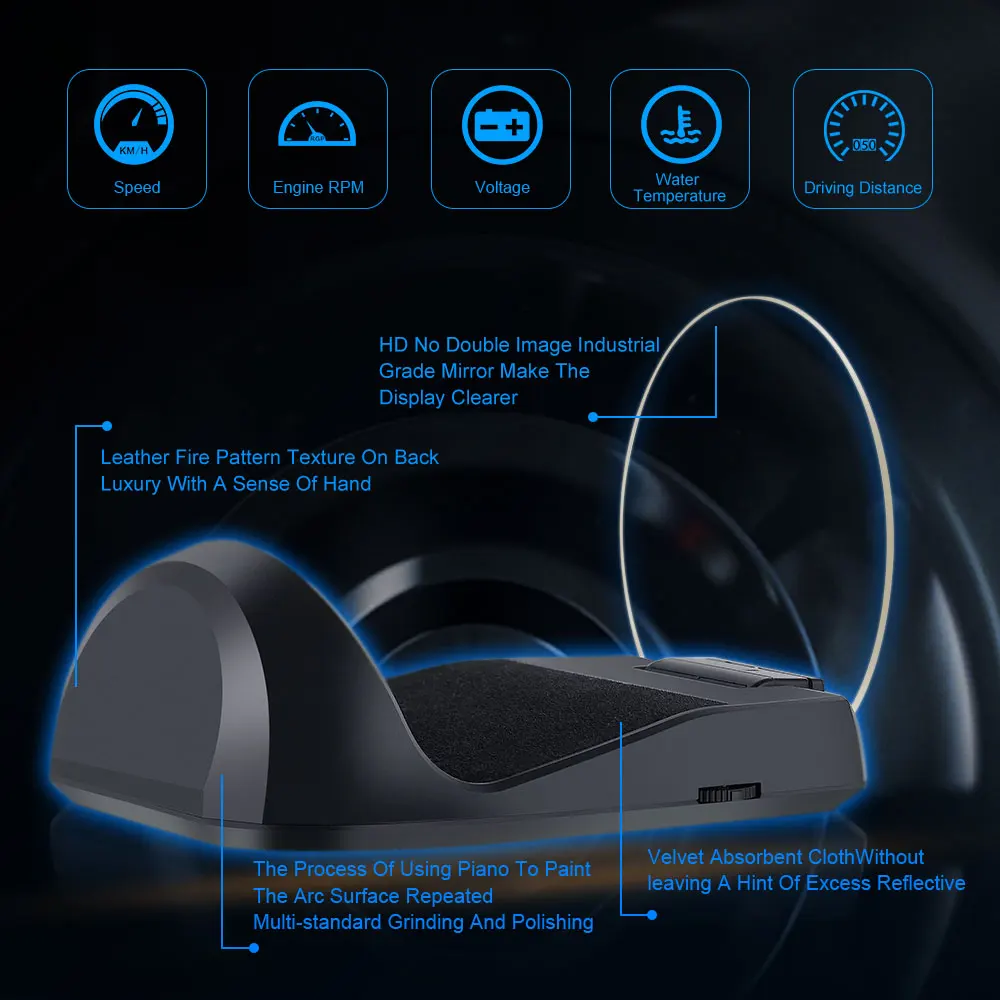

HUD короткий для дисплея головы вверх. Он отображает данные о вождении на лобовом стекле, такие как скорость, об/мин, температура воды, напряжение одного пробега и т. д. на переднем стекле автомобиля; Избегайте небезопасности водителей из-за просмотра инструмента во время вождения. Водители могут мгновенно читать информацию о вождении и всегда могут поддерживать Наилучшее Состояние на пути с HUD.

Функции:

1. Декоративные огни: всегда все яркие (удлиняйте кнопку настройки, чтобы выключить)

2. Много функций области: скорость, напряжение батареи, температура воды

3. Единицы измерения: V = напряжение батареи, °C = температура воды по Цельсию, °F = температура воды по Фаренгейту

4. Значок об/мин: скорость двигателя

5. Светильник: HUD может автоматически регулировать яркость в соответствии с окружающей средой

6. Единица скорости: км/ч = километр/час, миль/час

Когда кнопка настройки слева

1. Короткий подъем

(1) Переключение режима отображения (обычная модель/высокоскоростной режим/простой режим)

(2) После входа в меню настройки, чтобы добавить значение по умолчанию

2. Короткий вытягивающийся

После входа в меню настройки, чтобы уменьшить значение по умолчанию

3. Короткое нажатие

(1) переключение нескольких функций: напряжение/температура воды/скорость

(2) после входа в меню настройки, чтобы добавить Меню

4. Длинная съемка: выключение/включение зуммера

5. Длительное нажатие: все огни будут включаться, чтобы устранить код неисправности, сделайте это снова, чтобы сохранить и выйти

6. Длительное нажатие: (1) чтобы войти в меню настройки,(2) Когда закончите регулировку, нажмите на кнопку, чтобы сохранить и выйти

Выключить/включить зуммер

Потяните кнопку настройки в течение 5 секунд, чтобы выключить зуммер, сделайте это снова, чтобы включить зуммер

Заводской сброс

Когда HUD выключается, нажмите кнопку волны и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, сброс закончился.

Очистите код неисправности

Когда HUD включен, удерживайте кнопку в течение 5 секунд, затем все огни будут включены, это означает, что закончено, сделайте это снова, чтобы сохранить и выйти

Настройка HUD

Для 5s нажмите вертикально и удерживайте кнопку настройки, чтобы войти в настройки меню, нажмите вертикально, чтобы увеличить опцию меню, вверх и вниз, чтобы увеличить или уменьшить значение параметра. После регулировки вертикально удерживайте 5 секунд для сохранения и выхода.

Меню

ФункцияПараметры

Диапазон регулировки

Объяснение

Значение по умолчанию

Скорость

50-150

Когда скорость не такая, как на приборной панели: вверх или вниз Кнопка настройки для регулировки

107

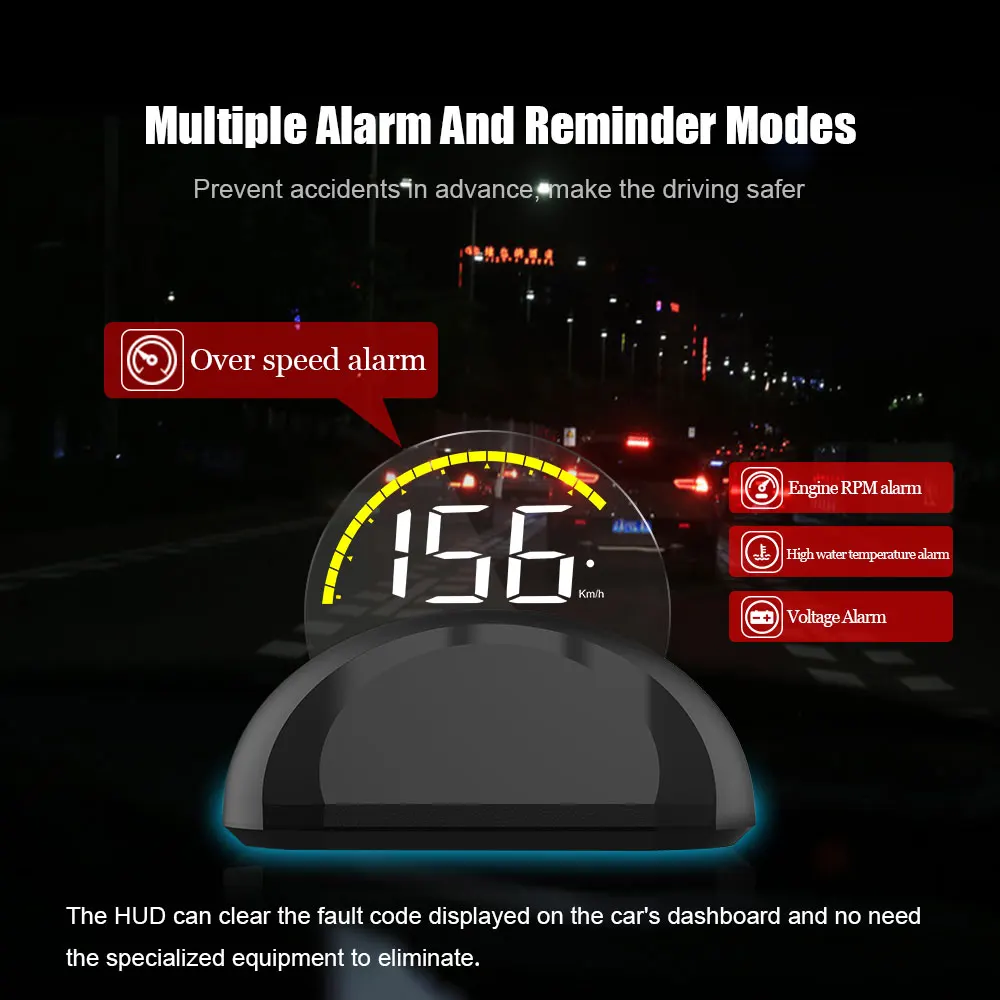

Сигнализация об/мин

10-75

HUD даст сигнал тревоги, когда RPM достигает до 5000 r(50 = 5000r), сигнал по умолчанию может быть изменен

50

Четырехступенчатая сигнализация

0-1

0 = сигнал тревоги

1 = открытый сигнал тревоги (при скорости 60,80, 100120 км/ч подадут сигнал тревоги)

0

Сверхскоростная сигнализация

30-199

Когда скорость транспортного средства достигает 150,HUD даст сигнал тревоги

150

Режим Dosplay

0-2

0-это автоматический режим: когда скорость ниже 80 км/ч, hud показывает всю информацию; И когда скорость выше 80 км/ч, hud находится в высокоскоростном режиме, 1 отображает всю информацию, 2-высокоскоростной режим (только скорость отображения)

1.

Регулировка яркости

0-5

0 = Автоматическая регулировка яркости, 1 = самый темный, 5 = самый яркий

1 & rarr;5 увеличивается

0

Блок скорости

0-1

0 = км

1 = MPH

0

Блок температуры воды

0-1

0 = °C

1 = °F

0

Пусковое напряжение

0-15,0

Если HUD не может автоматически выключится, изменение напряжения при температуре не выше 132 (означает, что 13,2 V)

0

Время отключения

20-199

Значение по умолчанию для HUD время выключения составляет 20 секунд, когда автомобиль газ-Электрический гибрид А, вы можете задержать время отключения (Е. Г. 180s), тогда HUD отключится в 180s

20

Заводской сброс

0-1

Установите в 1, вертикально нажмите кнопку настройки для 5s, затем вернитесь к интерфейсу дисплея.

0

Устранение неполадок

1. Экран без дисплея и без питания

Запустите двигатель автомобиля; Проверьте, тугая ли линия кабеля OBD; Потяните кабели OBD еще раз, чтобы убедиться; Проверьте, включен ли выключатель питания HUD. Если все еще нет дисплея, пожалуйста, измените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если это не хорошо, пожалуйста, отремонтируйте его и попробуйте еще раз.

2. При включении питания HUD показывает только напряжение автомобиля и автоматическое выключение после 30 секунд вождения.

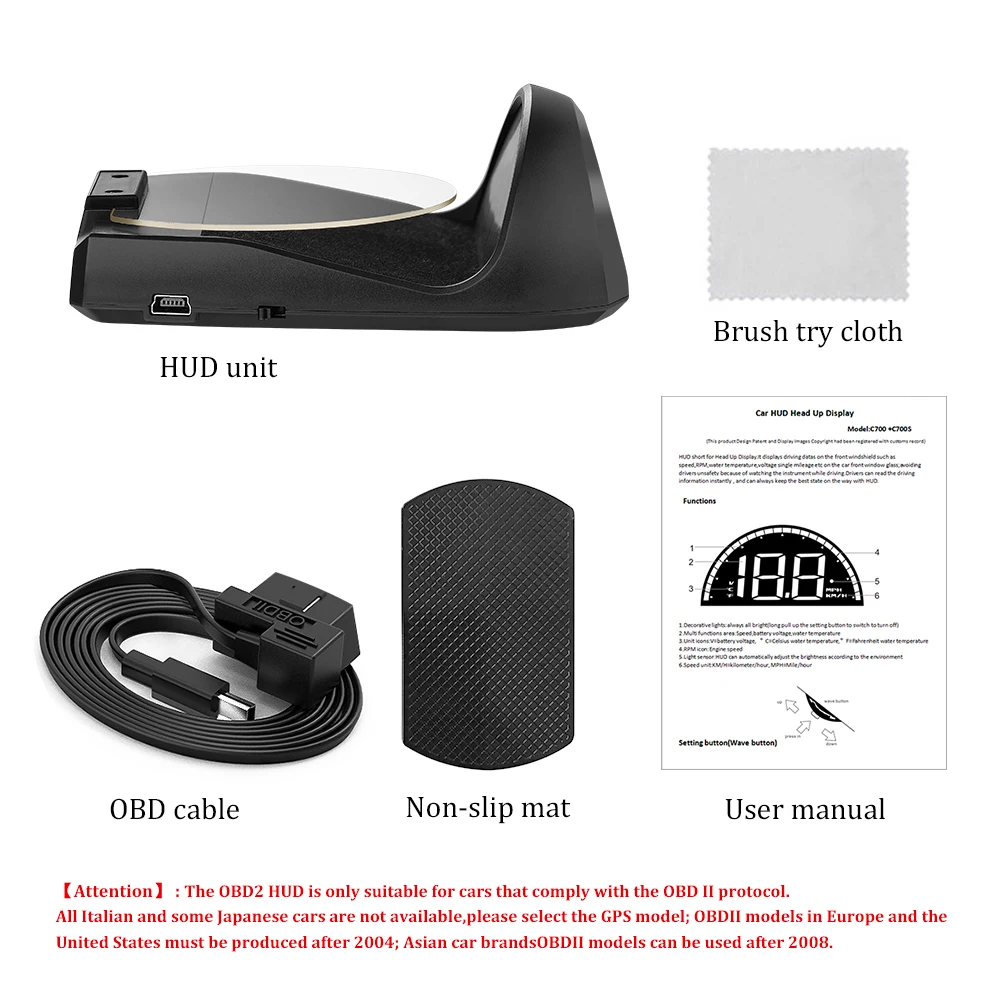

HUD доступен только для автомобилей с Соглашением OBD2 и EU-OBD (Европейский регион: после 03 лет, другой регион: после 07 лет)

HUD продукты не поддерживают JOBD и OBDI и рекомендуемый тест для другого автомобиля.

3. Неправильная операция приводит к сбоям

Сделайте сброс фабрики.

Когда HUD включен, удерживайте кнопку настройки в течение 5 секунд, чтобы войти в режим настройки меню, короткое нажатие кнопки 11 раз в меню 11, значение по умолчанию-0, короткое нажатие или нажатие, чтобы изменить его на 1, затем длинное нажатие на кнопку в течение 5 секунд для сохранения и выхода

4. Неточная скорость

A. Сначала проверьте правильность блока скорости или нет, блок скорости, включая км/ч и MPH, установите его на верном (см. Меню 9)

B. Когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню 1, и параметр показывает 107, вверх или вниз Кнопка настройки, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. После регулировки вертикально нажмите в течение 5 секунд, чтобы сохранить его.

5.Автомобиль с автоматической системой запуска/остановки

Как только двигатель автомобиля остановится, HUD отключится. Это может задержать время отключения до 199s, пожалуйста, обратитесь к настройке меню 10.

6.HUD не может автоматически отключать питание (об/мин или скорость не при O)

В тех случаях, когда HUD включения питания, нажмите и удерживайте кнопку в клавишу в течение 5 секунд, чтобы войти в меню, набор для меню 9. Изменение напряжения от 0 до 13,2 V. После завершения настройки нажмите кнопку настройки в течение 5 секунд для сохранения и выхода.

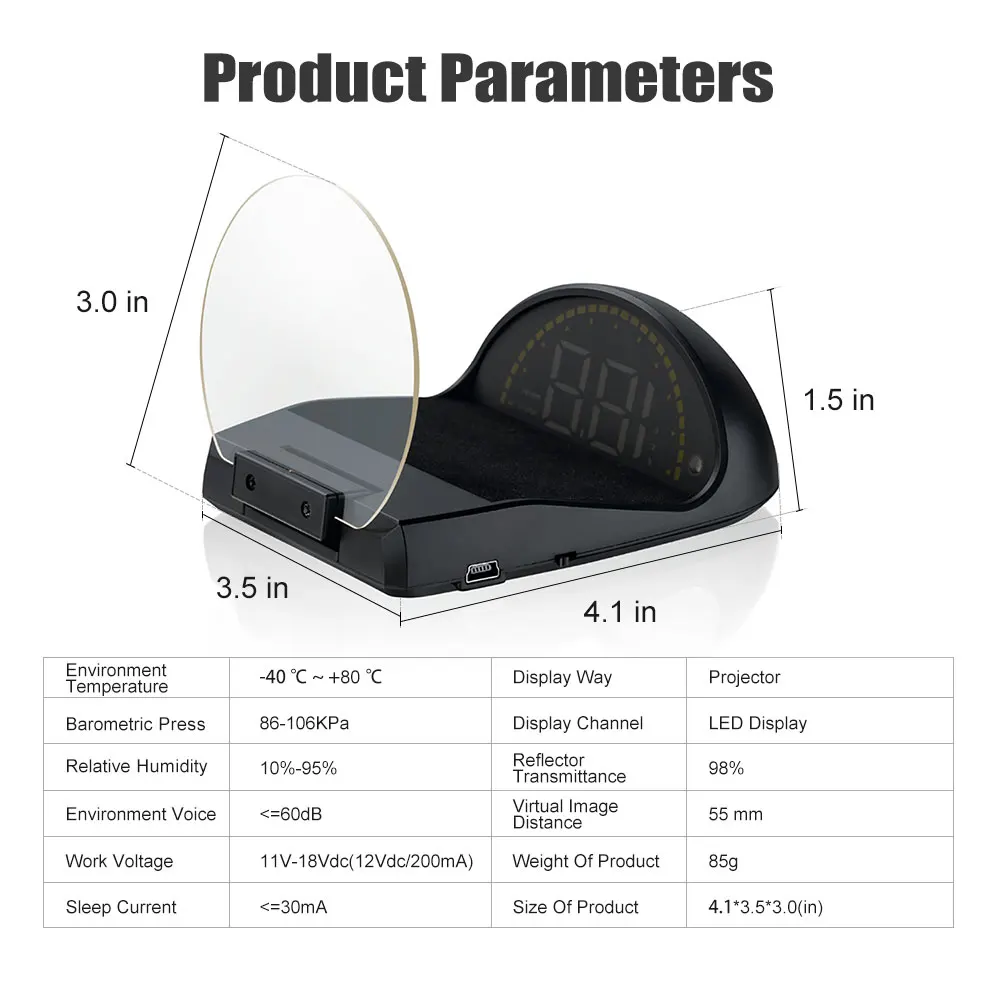

Технические параметры

1. Рабочая среда:

Температура окружающей среды: - 40 0C- + 80 0C Барометрический пресс: 86-106KPa

Относительная влажность: 10%-95% голос окружающей среды:<= 60 дБ

2. Рабочее напряжение: 11 В ~ 18 В постоянного тока (12 В постоянного тока/200 мА) 3. Ток сна:<= 30 мА

4. Способ отображения: проектор 5. Канал отображения: светодиодный дисплей

6. Коэффициент пропускания отражателя: 98% 7. Расстояние виртуального изображения: 55 мм
