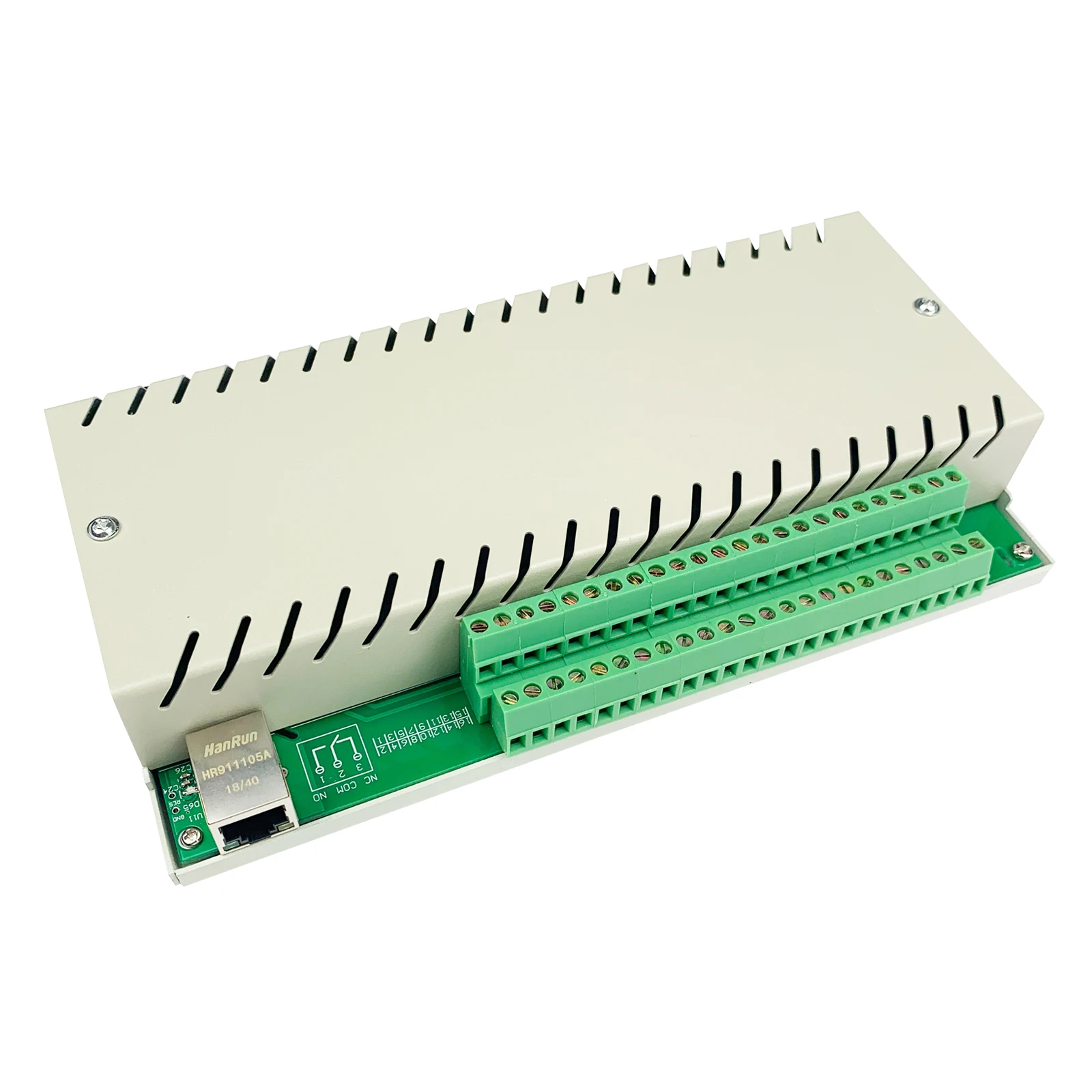

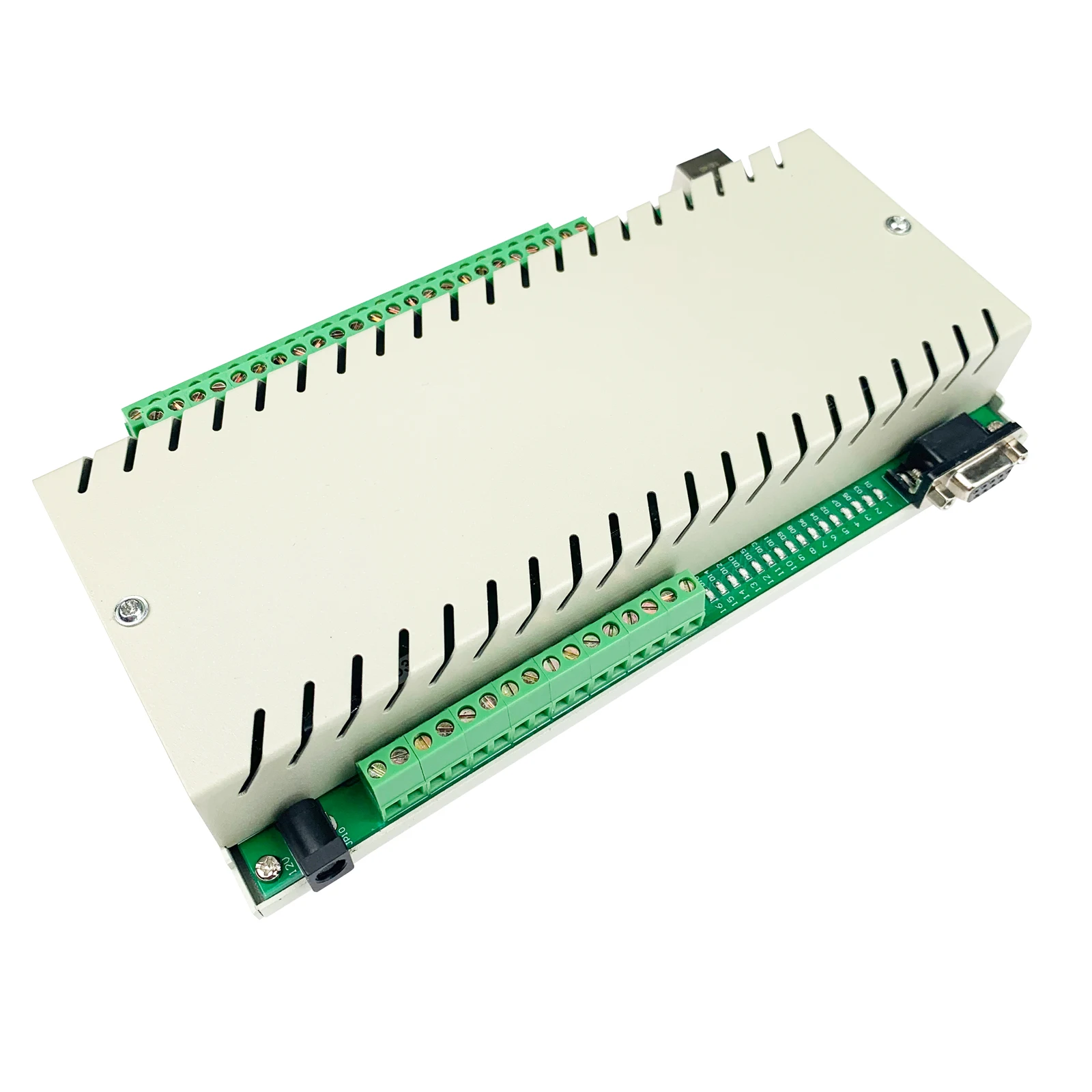

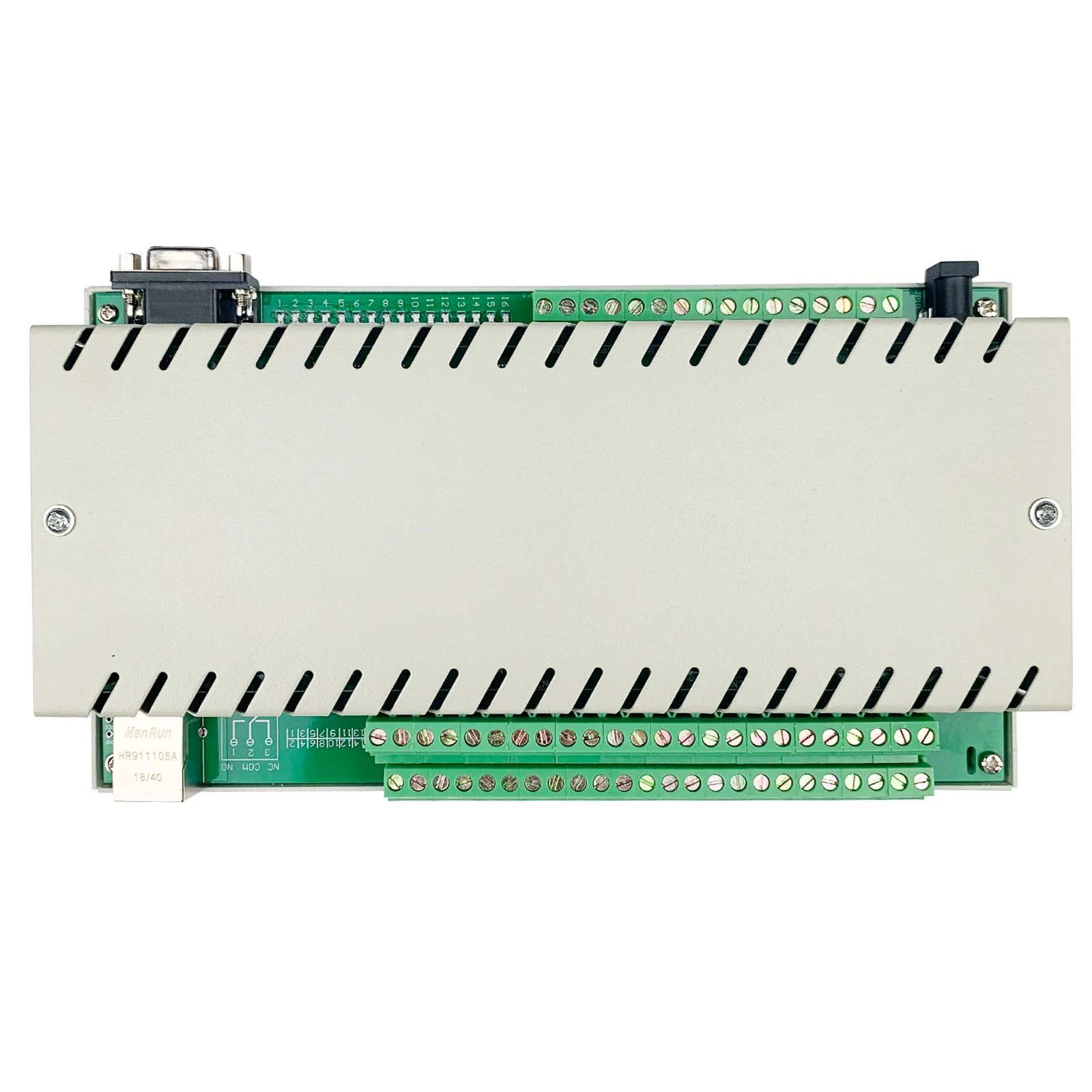

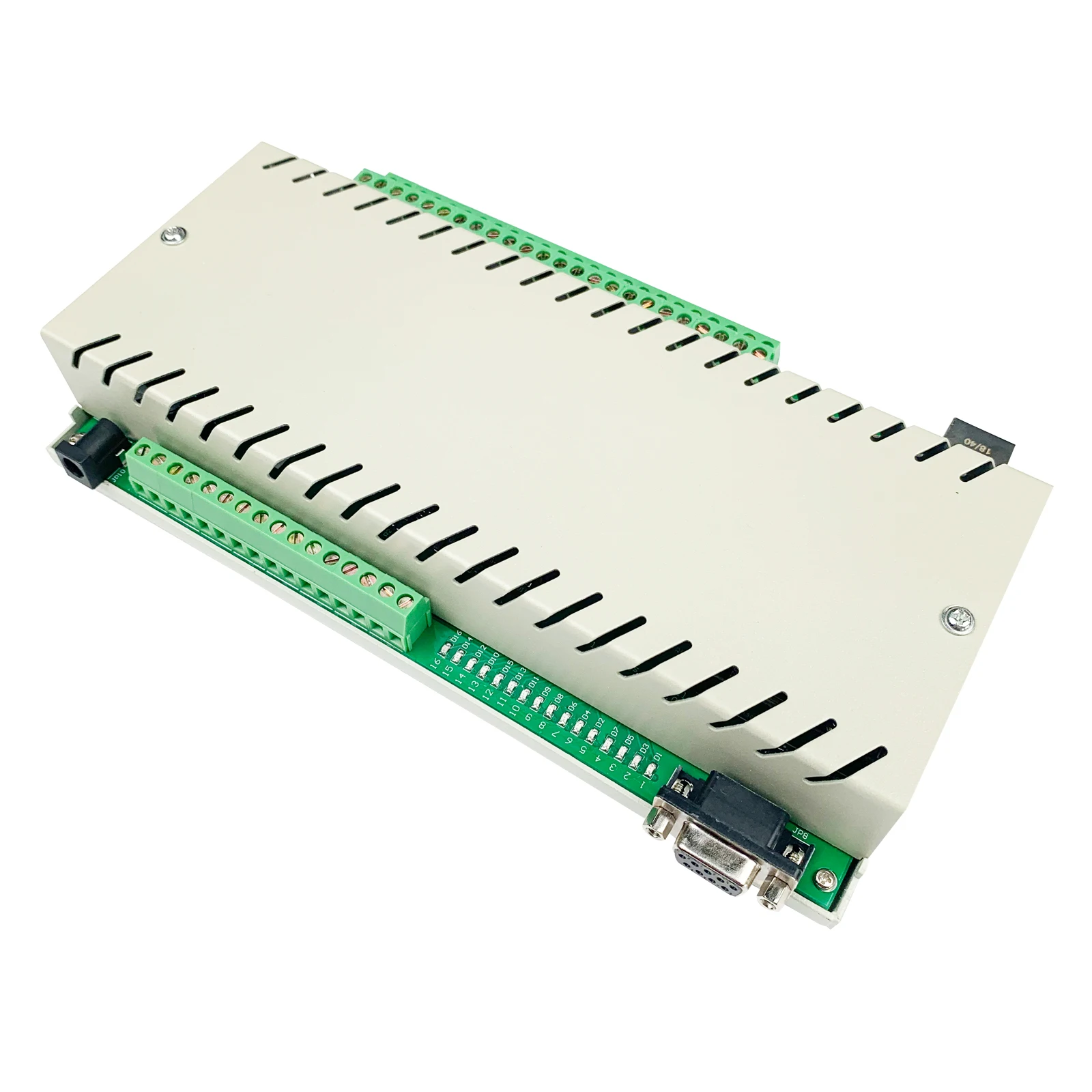

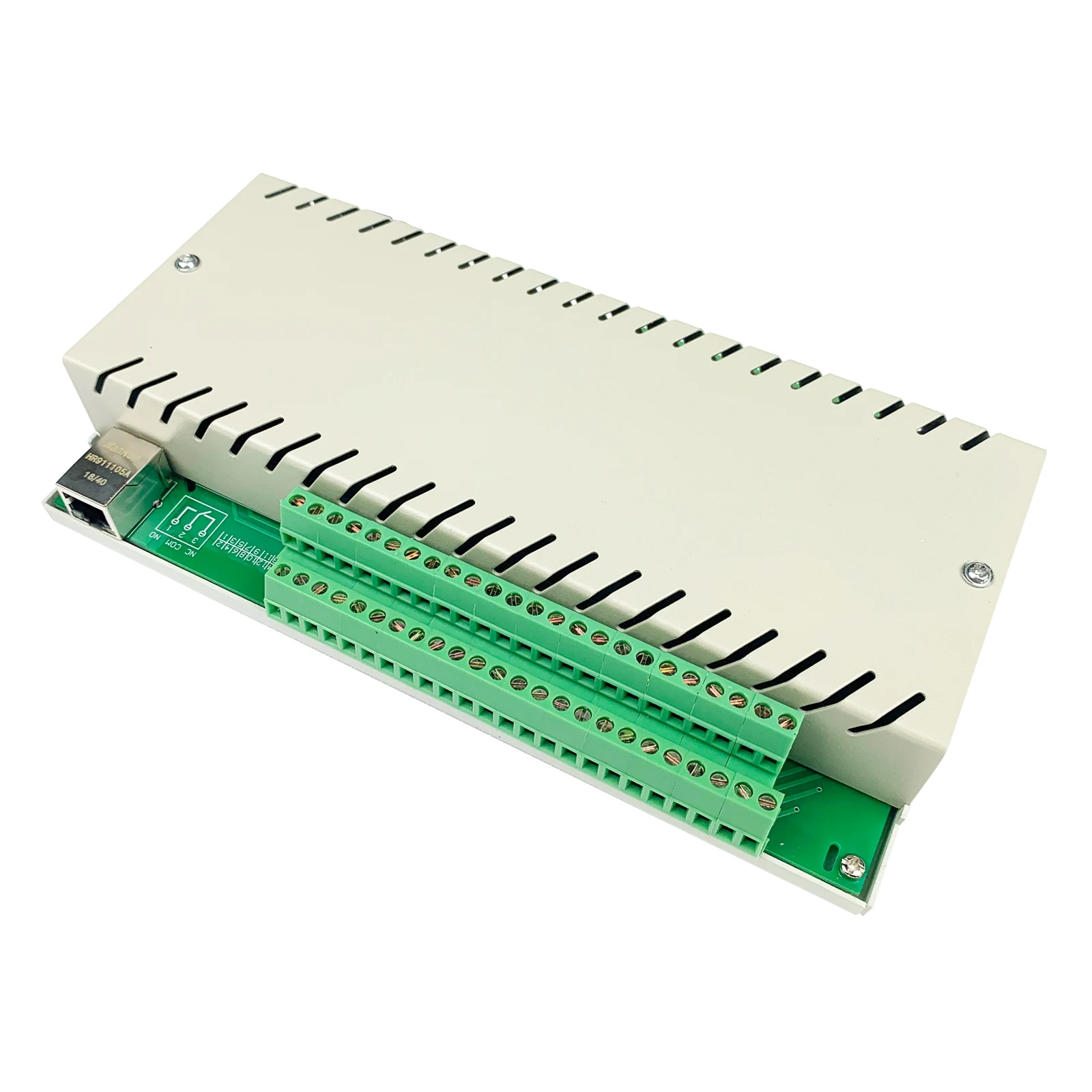

16 банд сети Ethernet tcp/ip реле управления Diy переключатель модуль умный дом

16 банд сети Ethernet tcp/ip реле управления Diy переключатель модуль умный дом

16-канальный релейный контроллер (Мбит/с Ethernet) Руководство пользователя

Параметры продукции:

Размер: 215x117x40мм

Рабочее напряжение: 12 В постоянного тока

Материал: Огнестойкость ABS, металлический корпус

Рабочая температура: -20 ℃ ~ 70 ℃

Рабочая влажность: 20% RH ~ 80% RH

Выход нагрузки: в зависимости от настроек 250V/10A

Режим связи: Ethernet/RS232

Количество входного порта: 8 портов

Количество выходного порта: 16 портов

Следующая информация представляет KC868-H8 контроллера. KC868-H4, KC868-H2, KC868-H8, KC868-H16,KC868-H32-контроллер серии KC868 продуктов KinCony, поэтому приложение для телефона и программное обеспечение для ПК совместимы. Есть только разные входные и выходные каналы.

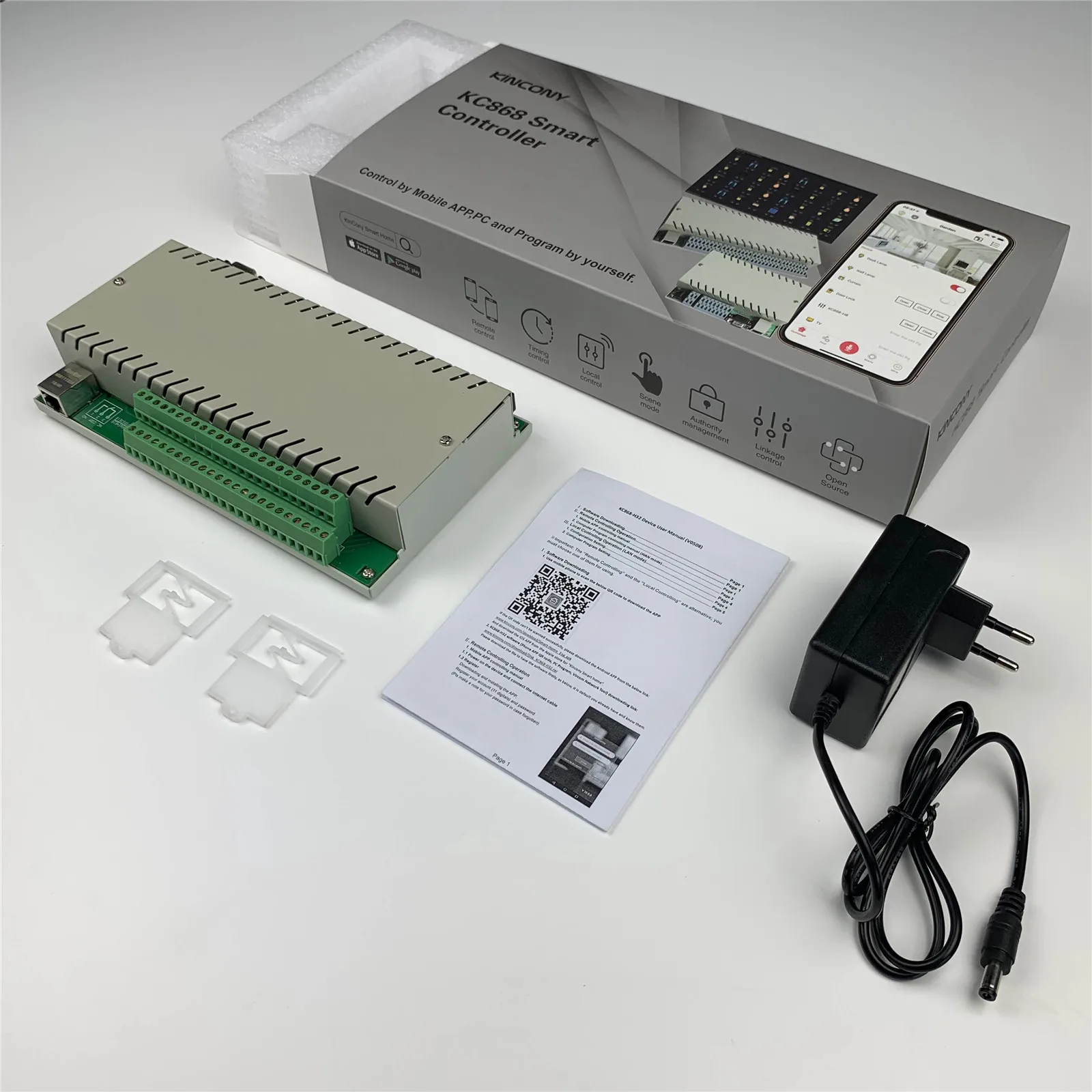

Совершенно новая упаковка:

Функции продуктов:

1. Поддержка режима связи RS232 и Ethernet

2. Дистанционное управление открыванием/закрытием 16 каналов или 16 схем групп.

3. Поддержка 8 портов вход переключатель датчиков значение.

4. Поддержка вторичного развития

5. Поддержка дистанционного управления приложением

6. Широко используется для освещения, контролирующих виды случаев (например, в помещении, театре или парке развлечений и т. Д.) и переключения механического оборудования, а также управления компьютерами в кибер-баре и так далее.

Особенности продукции:

1. Высоконадежная Соединительная колонка, независимый и изолированный маршрут, убедитесь, что продукты более стабильны и безопасны.

2. Каждый маршрут равен независимому переключателю.

3. Принятие ARM core chip в качестве основного процессора, промышленной стабильности и хорошей анти-помех.

4. Профессиональная конструкция корпуса, фиксируется через отверстие для позиционирования или фиксируется непосредственно на направляющей.

5. Идеальный входной фильтр, обеспечивающий достаточную емкость.

6. Принятие продвинутого и стабильного протокола связи, обеспечивающего надежные и гладкие процедуры связи.

7. Предоставляя инструмент обновления, продукты могут быть модернизированы пользователями; Или могут быть модернизированы поставщиком устройств через сеть.

8. Предоставление 1 года технического обслуживания и бесплатного нового выпуска компьютерного программного обеспечения

Инструкции по использованию продукции

Проводка и установка

1. Соединительная сетевая линия или последовательный порт RS232

2. Подключение лампы и мощности с реле вывода COM и без порта.

3. Когда нужно управлять одной группой или группой огней, Подсоедините линию к соответствующим выходным полюсам.

4. Подключение адаптера питания 12 В для зарядки.

5. Когда датчики обнаружения доступны, подключите их к входному порту.

KC868-H16 схема определения интерфейса

Интеллектуальное решение распределительной коробки

Новейшее программное обеспечение Andorid, загрузите форму нашей веб-страницы (не в Google Play)://www.kincony.com/download/Smart-Home_Eng.apk

Это программное обеспечение для ПК KC868-H32 версии дистанционного управления, оно поддерживает изменение и изменение файла ICO самостоятельно. Также поддерживает различные языки разных стран.

Это окно Config. Установите имя устройства и на ICO и выключите файл ICO. Это главное окно. Все устройства могут управляться.

Новое программное обеспечение поддерживает CCTV (используется только для продукта KinCony ipcamera). Когда вы видите видео управления реле. 2 экрана видеонаблюдения.

4 экрана видеонаблюдения.

Поддержка программного обеспечения CCTV (используется только для продукта ipcamera KinCony). Когда вы видите видео управления реле.

Это config manu, название, авторское право и имя всех релейов могут быть изменены самостоятельно.

Если вы подключаетесь к модулю «голосовой помощник KC868», контроллер может управлять голосовым управлением через Amazon Alexa или Google Home Speaker или Amazon Alexa или Google Home phone APP.

Управление программным обеспечением

1. Открытие инструмента сетевой отладки для обнаружения ip-адреса и порта устройства (см. Рис. Ниже)

2. Clicking【Device】, см. Рисунок ниже

3. Двойное нажатие 【название 】, Настройка сетевого параметра устройства

4. Выбирая Рабочий режим, TCP предназначен для настройки локальной сети или вторичного развития; UDP предназначен для управления приложением.

Протокол связи вторичного развития

1. Реле управления (набор):

Релейный набор-x(1bytepack_num),x(1byterelayserialnumber),x(1byteaction 0/1)

Возврат: релейный набор-x(1bytepack_num),x(1byterelayserialnumber),x(1byteaction 0/1),

OK/ошибка

2. Состояние реле (чтение):

Реле-чтение-x(1bytepack_num),x(1byterelayserialnumber)

Возврат: реле-чтение-x(1bytepack_num),x(1byterelayserialnumber),x(1bytestatus 0/1),OK/ошибка

3. Состояние ввода (получить _ вход):

RELAY-GET_INPUT-x(1bytepack_num)

Возврат: RELAY-GET_INPUT-x(1bytepack_num),x(1bytestatus),OK/ERROR

4. Сигнал тревоги (сигнал тревоги):

Реле-сигнализация-x(1bytealarmchannel)

Обратная сторона: реле-сигнализация-x(1bytealarmchannel),OK/ошибка

Ответ: без получения возврата, будильник будет повторно срабатывать каждые 3 секунды, полностью повторно срабатывает 3 раза.

5. Сканирование (SCAN_DEVICE):

RELAY-SCAN_DEVICE-NOW

Возврат: RELAY-SCAN_DEVICE-CHANNEL_8,OK/ошибка

6. Приобретение серийного номера (хост):

Реле-хост-сейчас (в режиме работы TCP)

Возврат: HOST-CHKLIC-97813679bd8cc4c42ddb6c27 (серийный номер узла возврата)

7. Группы реле управления (SET_ALL):

RELAY-SET_ALL-x(1bytepack_num),D0

Возврат: RELAY-SET_ALL-x(1bytepack_num),D0,OK/ERROR

8. Статус релейных групп (состояние):

Реле-состояние-x(1bytepack_num)

Возврат: реле-состояние-x(1bytepack_num),D0,OK/ошибка

9. Проверка состояния (тест):

Реле-тест-сейчас

Возврат: реле-тест-старт

Ответ: при этом состоянии pack_num не работает.

Инструментарий программы вторичного развития

Мы поставляем полный инструментарий программы source VS2005(Microsoft viial Studio 2005) , и мы приводим примеры управления через последовательный порт RS232 и разъем Ethernet, чтобы помочь клиентам осуществлять вторичную разработку.

Программное обеспечение для ПК может управлять реле, а также показывать состояние ввода.

Подробности показаны на скриншотах ниже.

Мы можем предоставить демонстрационный код C + + Builder, Delphi, VB.Net, Python , Andorid и iOS versoins.

Это Hello World hareware verion of Demo code.

Ниже представлены наши демонстрационные видео на youtube, которые помогут вам (видео KC868-H32 для 32 реле. Из-за KC868-H8 и KC868-H32 с использованием того же протокола связи, вы можете обратиться к видео ниже. KC868-H8 8 реле, KC868-H32 32 реле):

KC868-H32 контроль в локальной сети ПК VB.net demoВидео://youtu.be/bzGqjfezX74

KC868-H32 пульт дистанционного управления с помощью видео приложения://youtu.be/hPWLbGwdGmM

Ручная плата управления работает с KC868-H32 видео://youtu.be/poH3PHd_yQ8

Как использовать веб-браузер, отправить http струнное реле управления видео://youtu.be/RVWvRN8yKWs

KC868-H8 управляемая модель здания ПК://youtu.be/mcVRVmfB2tE

KC868-H8 управляемая модель здания с помощью приложения://youtu.be/Lu1F06ZosCU

Как сделать DIY умное распределение энергии по KC868-H8://youtu.be/nV82j-AleMk

Как произвести PCB KC868-H32://youtu.be/XKu-aDMa9ws

Ниже приводится описание и решения контроллера KC868-H8/KC868-H32, которые мы планируем представить в январе-декабре 2019 года на «Радио журнале» в Китае. Есть только китайский язык, но некоторые из них будут переведены на английский язык. Вы можете посетить наш веб-сайт www.kincony.com для просмотра. Мы будем продолжать обновлять.

Это образец кода для включения/выключения Hello World demo.

Это протокол связи anlysis KC868-H32 и KC868-H8 контроллера

Как дистанционное управление реле по http string

Это умный чехол с системой управления освещением

Мы также записана некоторые виды умный дом книги "сделай сам" для того, чтобы помочь людям узнать IOTЗнания.

Больше документов, приложений и ПК программного обеспечения и инструментов для загрузки://www.kincony.com/document

Список видео на YouTube:

0-kc868-h8 & H32 общее руководство по эксплуатации. PDF

1-KC868-H8 & H32 UDP & TCP mode setting(Vircom tool).pdf

2-KC868-H8 & H32 руководство пользователя приложения. PDF

3-KC868-H8 & H32 инструкция по эксплуатации (Demo tool).pdf

4-KC868-H8 Параметры продукта и установки. PDF

5-KC868-H32 Параметры продукта и установки. PDF

6-KC868-H8 Comminucation протокол для вторичного развития. PDF

7-KC868-H8 netрелейное управление Руководство пользователя (Demo tool).pdf

8-KC868-H32EXE руководство пользователя. PDF

9-KC Demo-AccountControl manual.pdf

10-KC868-H8W и H32W_Wifi_version-user-manual.pdf

Флуоресцентный

Флуоресцентный

Флуоресцентный

Опт и H32-device-communication-protocol.pdf

15-KC868-H8 и H32-Relays-controlling-through-website.pdf

16-KC868-H8 и H32Manual-Control-Board-USER-MANUAL-BROCHURE.pdf

17-KinCony-Product-Catalog-2019.pdf

Список инструментов программного обеспечения на веб-странице:

VirCom4.88 _ en (инструмент конфигурации WAN и LAN)

Relay.rar (KC868-H8/KC868-H32 LAN Control DEMO EXE)

Net_реле _ управление (KC868-H8 локальное и дистанционное управление ExE)

KC868-H32_EXE.rar (EThernet_remote_control_demo)

KC-Demo_account _ control.rar (KC868-G,KC868-S,KC868-H8,KC868-H32 пульт дистанционного управления с помощью учетной записи приложения)

Демонстрационный список исходных кодов образцов на веб-странице:

KC868-H8_H32_LAN_local_control_demo_source_code_VB2005.rar (relay.rar исходный код)

KC868-H32_EThernet_remote_control_demo_source_code_BCB10.2.3.rar (C + + Builder 10.2.3)

KC-Demo_Remote_Control_By_App_Account_demo_source_code_VB2017.rar (исходный код KC-Demo)

KC868-H8-relay-control-hello-world-demo-source-code-delphi.rar (Delphi 10.2.3)

KC868-H8-relay-control-hello-world-demo-source-code-python.rar (PyCharm IDE 2018)

KC868-H8-relay-control-hello-world-demo-sample-source-code-android.rar (Android)

KC868-H8-relay-control-hello-world-demo-sample-source-code-ios (Xcode)

Функция/модель

KC868-H8

KC868-H8W

KC868-H32

KC868-H32W

KC868-H4

KC868-H2

Реле управления

●

●

●

●

●

●

Проводной датчик

●

●

●

●

●

●

Ethernet

●

●

●

●

WiFi

●

●

RS232

●

●

●

●

●

●

Встроенный ИК

Облачное хранилище

●

●

●

●

●

●

Самостоятельная программа

●

●

●

●

●

●

Код образца

●

●

●

●

●

●

Техническая поддержка

●

●

●

●

●

●

OEM/ODM

●

●

●

●

●

●

RF315M/433MH

Устройство ZigBee

Усилитель ZigBee

KC868-G/KC868-S/KC868-H8/KC868-H32 мобильный телефон загрузка приложения:

Ниже приведены сертификаты FCC и RoHS

Часто задаваемые вопросы

А.Перед продажей

В1: Что делать, если выходного и входного каналов контроллера недостаточно?

Ответ 1: различные контроллеры могут быть выбраны в соответствии с различными моделями, или несколько контроллеров могут быть добавлены и использованы в одном мобильном программном обеспечении одновременно.

В2: Что делать, если контролируемый ток нагрузки и мощность превышают Номинальный ток контроллера?

Ответ 2: он может быть расширен внешним контактором переменного тока или твердотельным реле.

В3: Может ли одновременно использоваться несколько контроллеров различных моделей?

Ответ 3: Да, несколько контроллеров разных моделей могут быть добавлены в ту же учетную запись мобильного приложения. Одна учетная запись может управлять всеми устройствами.

В4: если есть несколько мобильных телефонов, можем ли мы управлять одним и тем же контроллером?

Ответ 4: все контроллеры могут быть добавлены сначала с помощью учетной записи administrator. Управляющий может поделиться правами управления устройством с различными мобильными счетами. Другим пользователям больше не нужно добавлять контроллер.

Q5: есть ли у контроллера функция контроля времени?

Ответ 5: вы можете создать таймер в мобильном приложении, привязать таймер к сцене и управлять им по индивидуальному заказу в разное время.

В6: есть ли у контроллера функция оповещения?

Ответ 6: вы можете установить содержимое сообщения и условия запуска в мобильном приложении. При выполнении условий сообщение будет автоматически отправлено на мобильный телефон указанного пользователя.

В7: Может ли вход контроллера вызвать релейный выход?

Ответ 7: Вы можете задать условия триггера входного конца и запустить сцену пользователя в мобильном приложении.

В8: Может ли контроллер управляться вручную, когда сеть отключена?

Ответ 8: когда сеть отключена (без Интернета), если Руководство управления подключено, мы можем вручную управлять переключателем устройства.

В9: Как управлять голосом?

Ответ 9: Голосовое управление через Google home или Alexa, пожалуйста, приобретите соответствующий модуль голосового управления и сначала сделайте некоторые настройки.

B.Послепродажное обслуживание

В1. Где загрузить соответствующую информацию?

Ответ: веб-сайтWww.kincony.com/document

C.Разработка самостоятельно

В1. Поддерживает ли он пользователей, чтобы писать свои собственные программы для управления устройством?

Ответ: Да, поддержка. И сопутствующий пример программы является avialble.

В2. Поддерживает ли он управление устройством через браузер?

Ответ: Да, поддержка. И может быть предоставлен один соответствующий чехол.

В3. Каковы способы дистанционного управления устройством, когда пользователи программируют себя?

Ответ: программное обеспечение для ПК, браузер для управления.

В4. Предоставляется ли исходный код для примера вторичной посылка?

Ответ: Да, предоставление подробной информации.

В5. Каковы методы управления сетью для KC868-H32 коробок управления?

Ответ: мобильный телефон с пультом дистанционного управления, ПК локальный или пульт дистанционного управления

Локальный контроль: Программное обеспечение ПК; Контроль самостоятельно (Используйте протокол связи управления ler)

Пульт дистанционного управления: Программное обеспечение ПК; Мобильное приложение; Управление самостоятельно (режим A: http www веб-командный режим B: кодирование самостоятельно в соответствии с вашей учетной записью приложения для входа в систему)
