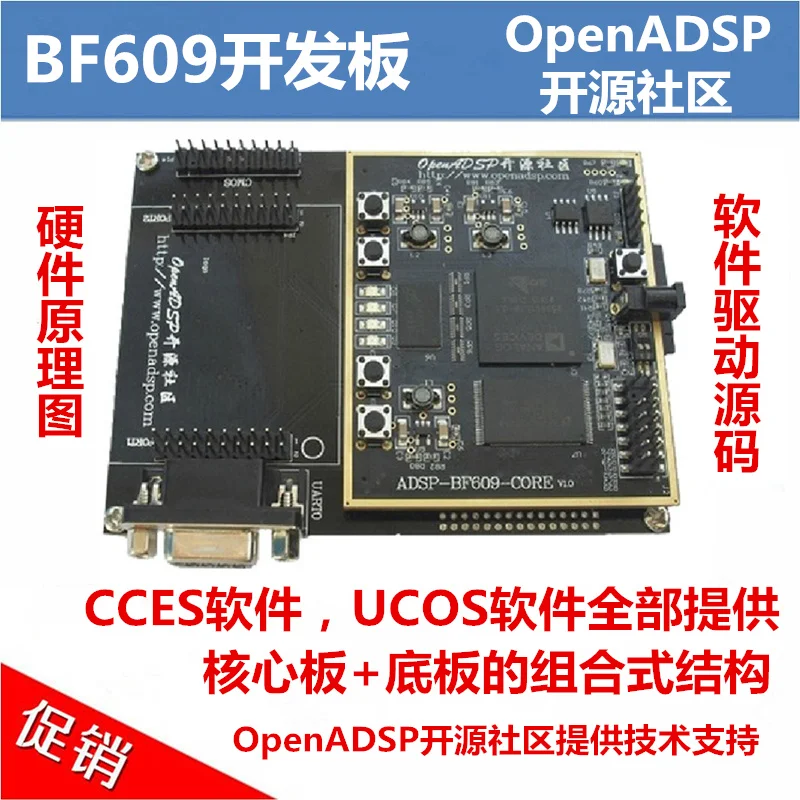

ADSP-BF609-CORE-это плата разработки процессоров серии Blackfin BF60X, предоставляемая открытым исходным кодом OpenADSP. Плата разработки состоит из минимальной системы BF609 и платы расширения. Два 120pin разъема расширяют периферийные интерфейсы BF609X через детальный документ определения интерфейса представлен пользователю. Пользователь может использовать плату для оценки продукта, а самый маленький системный модуль также может использоваться в качестве основной платы для массового производства!

\
\

\
\

Параметры продукта

\
\

\

Процессор является BF609
\

Размер: 60 мм * 72 мм
\

4 светодиодный индикаторы.
\

4 кнопки, поддерживающие прерывания.
\

1 интерфейс UART, подключен к UART0 BF609
\

1 интерфейс SD/MMC с четырехпроводной системой
\

1 взаимный обмен данными между компьютером и периферийными устройствами с поддержкой OTG интерфейс
\

Один 2MByte SPIFlash, номер модели M25P16.
\

4 Мбайт NorFlash, модель AM29LV320DB.
\

Один 128 Мб памяти DDR2, номер модели MT47H64M16HR-3 L.
\

Есть 2 ряда 120Pin 0,8 мм шаг на основной плате. Специальный разъем платы к плате приводит BF609 pin к интерфейсу расширения, и BF609 pin расширен. Ниже приводится определение размера и штифта ADSP-BF609-CORE.
\

На задней панели есть несколько интерфейсов расширения, и были удалены функциональные контакты на BF609.
\

\
\

\
\

Эмулятор или загрузчик, необходимые для отладки платы, должны быть приобретены отдельно, и у нас есть следующие варианты:

Совет по разработке предоставляет почти 10 г массивных данных (сводная информация)

\
\

\

Документы: макетная плата, очень подробные инструкции по использованию платы, каждый шаг имеет скриншот, основной Код имеет комментарий;
\

Схема: полностраничная схема макетной платы (формат PDF);
\

Код: исходный код драйвера программного обеспечения здесь;
\

Техническое описание: лист данных для всех ИС, используемых на плате;
\

Flashdriver: макетная плата Flash programming необходимые файлы, см. Документацию для получения подробной информации;
\

Общая техническая документация: Техническая документы, которые могут быть использованы во время разработки;
\

Посылка-библиотека: посылка-библиотека устройства на макетной доске (формат Protel99), которая удобна для прямого вызова пользователей;
\

Интерфейс Backplane PCB: файл PCB Backplane (формат Protel99), что удобно для клиентов, чтобы непосредственно использовать backplane дизайна!
\

Программное обеспечение для установки CCES: программа установки программного обеспечения CCES и регистрация
\

Init_code: Flash для записи необходимых файлов
\

\
\

Привод детали

\
\

\
\

\

BF609 _ светодиодный источник освещения
\

BF609_KEY Кнопка программа исходный код
\

BF609_DDR DDR исходный код программы
\

BF609_UART серийный тест программы исходный код
\

BF609_SD_MMC SD/MMC карта для чтения и записи исходный код программы
\

BF609_NorFLASH бортовой NORFLASH Программирование обычный DXE файл
\

BF609_SPIFLASH бортовой SPIFLASH Программирование рутинный DXE файл
\

\
\

\
\

Материалы для разработки Blackfin (общие данные Blackfin)

\
\
