Mega328 прибор для проверки транзистора

ТРАНЗИСТОР может быть к источнику питания с 6,8 V - 12V постоянного тока. Этого можно достичь с помощью слойного аккумулятора 9 В. Два 3,7 V литий-ионный аккумулятор в серии или адаптер переменного тока. Когда питание включено, ток составляет около 30 мА при напряжении 9 В постоянного тока.

Тестер транзисторов контролируется «вращающимся импульсным кодовым датчиком с переключателем» (RPEWS). Есть 4 режима работы-Короткое нажатие на ручку, длительное нажатие, левый и правый поворот ручки. Короткое нажатие включает транзистор и запускает проверку. Он выключается автоматически в конце проверки. Длительное нажатие, левый или правый поворот активирует функциональное меню. Используйте для выбора элементов. Нажмите и удерживайте ручку, чтобы выйти из функционального меню.

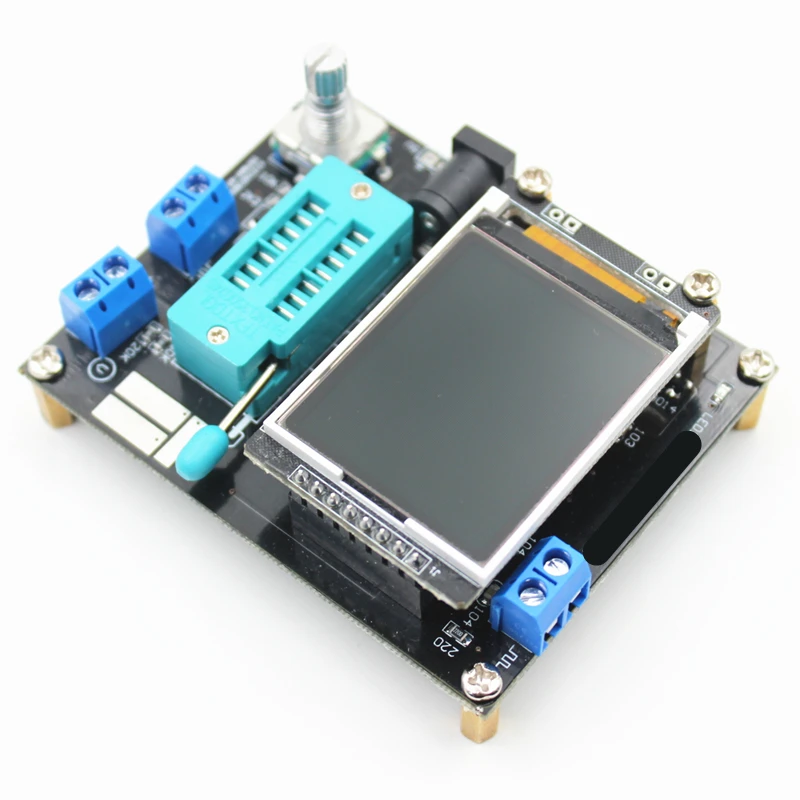

ТРАНЗИСТОР имеет 3 тестовых точки, TP1, TP2 и TP3, в пределах тестового гнезда. Справа от тестового гнезда находится тестовая площадка с идентификационными номерами.

Внимание: перед подключением к тестеру обязательно разряжайте конденсаторы, чтобы предотвратить повреждение. Дополнительная осторожность требуется, если вы пытаетесь проверить компоненты, установленные в цепи. В любом чехол оборудование следует отключать от источника питания, а также вы можете быть уверены, что в оборудовании не оставалось остаточного напряжения.

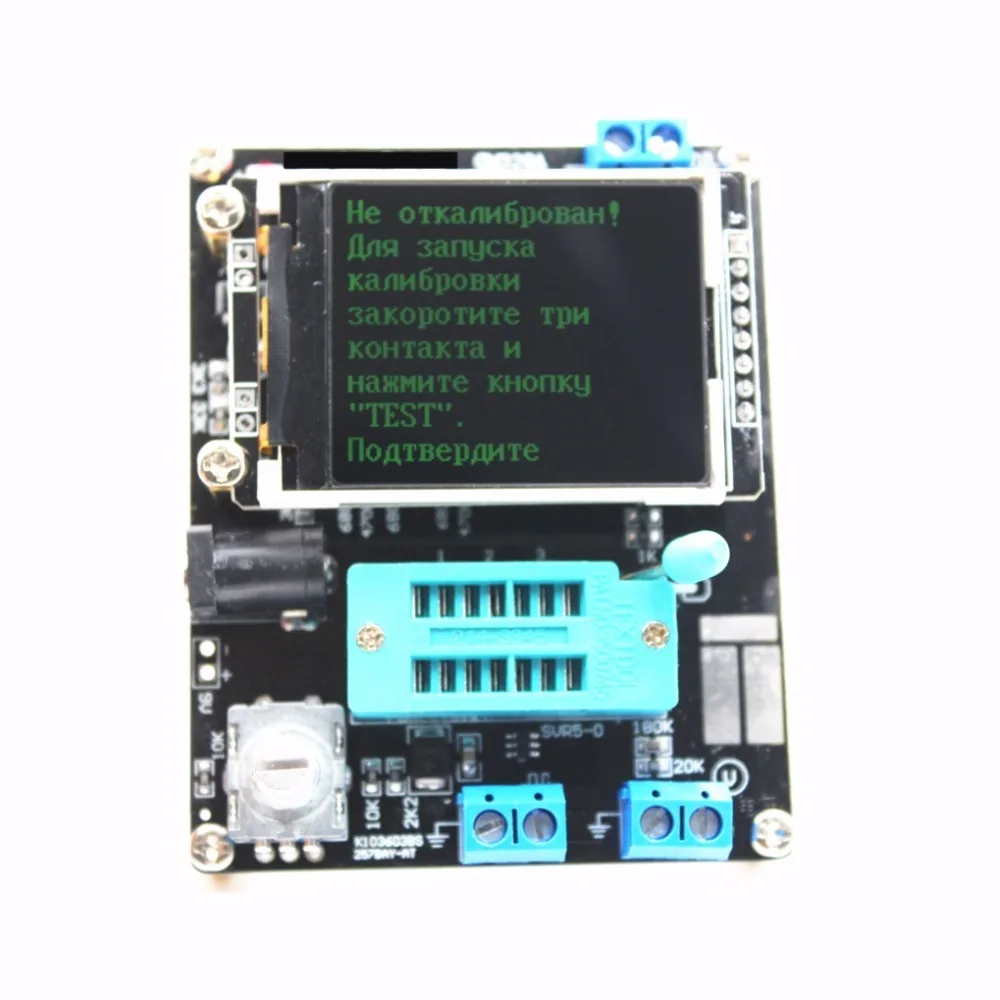

Самопроверка и калибровка:

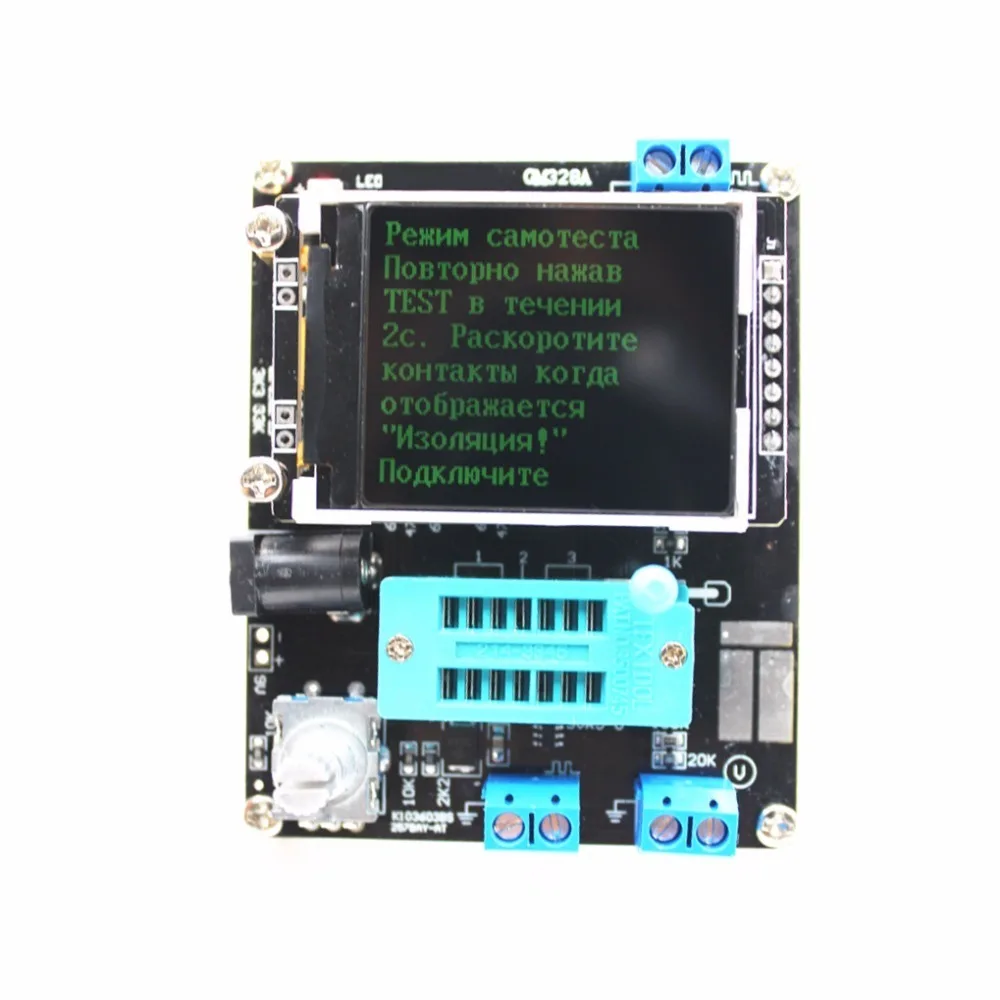

Самотест можно подготовить, соединяя все три тестовые точки вместе и нажимая RPEWS. Чтобы начать самотест, необходимо снова нажать RPEWS в течение 2 секунд. Тестер подскажет вам о следующем шаге. Дождитесь, пока не появится надпись «изолировать зонды», а затем отсоедините тестовые точки. Тестер скоро отобразит 1-|-3 100nf. Для последней задачи калибровки необходим конденсатор с любой емкостью между 100nF и 20µF, подключенный к pin 1 и pin 3. Вам следует подключить конденсатор, после того, как появится этот текст. С помощью этого конденсатора, смещенное напряжение Аналогового компаратора будет компенсироваться за более точное измерение значений емкости.
Советы:
Как правило, Тестер показывает напряжение батареи с каждого запуска. Если напряжение падает ниже предела, отображается предупреждение. Если вы используете перезаряжаемый аккумулятор 9 В, вам следует заменить аккумулятор как можно скорее, или
Перезарядки. Если вы попытаетесь измерить небольшие значения резистора, вам следует иметь в виду сопротивление разъемов и кабелей. Качество и состояние штекерных соединителей имеют большое значение, а также устойчивость кабелей, используемых для измерения. То же самое имеет значение для измерения ЭПС конденсаторов. При низком подключении кабеля значение ESR 0,02 Ом может достигать 0,61ом. Не следует ждать очень хорошей точности измерений, особенно измерения ESR и результаты измерения индуктивности не очень точные

Компоненты с проблемой:
Следует иметь в виду, интерпретируя результаты измерений, что схема тестера транзистора предназначена для полупроводников с небольшим сигналом. При нормальных условиях измерения ток измерения может достигать только 6 мА. Тестер часто не может доставить достаточно тока зажигания или удерживающего тока для тиристоров или ТРИАКОВ. Таким образом, тиристор может быть обнаружен как транзистор NPN или диод или обнаружен как Неизвестный.
Другой проблемой является идентификация полупроводников со встроенными резисторами. Таким образом, базовый диод излучателя транзистора BU508D не может быть обнаружен по причине параллельного подключения внутреннего резистора 42 Ом. Поэтому функция транзистора не может быть протестирована. Проблема с обнаружением также возникает с помощью мощных транзисторов Дарлингтона. Мы можем найти часто внутренние
Резисторы с базовым излучателем, из-за чего трудно определить элемент с помощью негабаритного измерительного тока.

Измерение PNP и NPN транзисторов:
Для стандартного измерения три контакта транзистора будут соединены в любом порядке с измерительными входами тестера транзистора. После нажатия на RPEWS Тестер показывает в строке 1 Тип (NPN или PNP), возможный интегрированный защищающий диод пути коллектора-излучателя и последовательность штифтов. Символ диода отображается с правильной полярностью. В строке 2 показывает
Коэффициент усиления тока (hfe =...) и пороговое напряжение основания-излучателя. Тестер может измерить коэффициент усиления с помощью двух различных схем, общий излучатель и общий коллекторный контур (следователь излучателя). На ЖК-дисплее отображается только более высокий результат. При использовании ГЕРМАНИЕВЫХ транзисторов часто измеряют ток коллектора, ICEO с током меньше, или остаточный ток коллектора, ICES с основанием удерживают до уровня Излучателя

Замеры транзисторов JFET и D-MOS:
Поскольку Структура типа JFET является симметричной, источник и слив этого транзистора не могут отличаться. Обычно одним из параметров этого транзистора является ток транзистора с затвором на том же уровне, что и источник. Этот ток часто выше, чем ток, который может быть согласован с контуром измерения транзисторного тестера с 680 Ом
Резистор. По этой причине резистор 680 Ом подключен к источнику. Таким образом, ворота достигают растущего тока отрицательного напряжения смещения. Тестер указывает исходный ток этой цепи и, кроме того, напряжение смещения затвора. Поэтому различные модели могут отличаться. В D-MOS Транзисторы, работающие в режиме обеднения, измеряются аналогичным образом.
Вы должны знать для укрепления МОП-транзисторы (P-E-MOS или N-E-MOS), то просим вас принять во внимание тот факт измерять пороговое напряжение (v) сложнее с небольшими значениями емкости затвора. Вы можете получить лучшее значение напряжения, если вы подключите конденсатор со значением некоторого nF, параллельным воротам/источником. Пороговое напряжение затвора будет обнаружено при токе стока около 3.5mA для P-E-MOS и 4mA для N-E-MOS

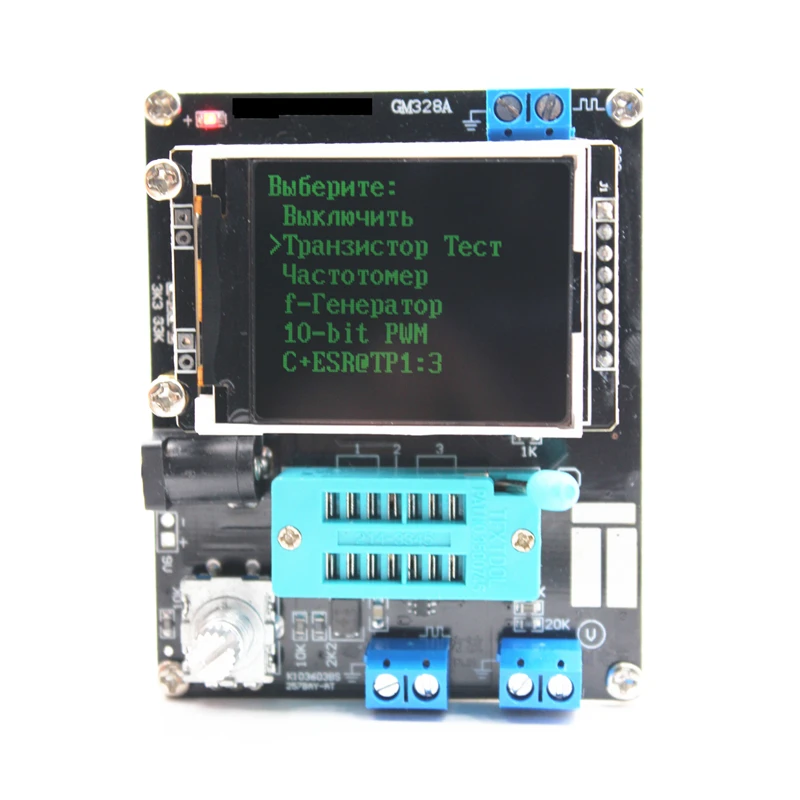

Описание функционального меню:
1. Выключить
Выполните эту функцию, тестер отключится немедленно.
2. Транзистор
Транзисторный тест, это также функция по умолчанию при включении.
3. Частота
Измерение частоты, для частот ниже 25 кГц, за нормальным измерением следует измерение периода времени. Эти дополнительные измерения выполняются только после стандартного измерения частоты.
4. F-генератор
Генератор сигнала, эта функция может выводить квадратную волну. С различными частотами на выбор.
5. 10-битная ШИМ
Функция «10-битная ШИМ» (импульсный Ширина модуляция) генерирует фиксированную частоту (7812,5 Гц) с выбираемым импульсом

Посылка 1 включает в себя:
1 Полностью Собранный транзисторный тестер

Посылка 2 включает в себя:
1 Полностью Собранный транзисторный тестер
1 акриловый чехол «сделай сам» (Соберите себя)
