OBD локатор V20

OBD locator-это специальный терминал позиционирования GPS типа OBD, который не должен устанавливаться в режиме plug-and-play. На основе решения MTK2503A дизайн продукта компактный и компактный. Он имеет стандартный разъем OBD, и процесс установки прост и быстр. Терминал имеет встроенный резервный аккумулятор, микрофон и внешнюю мощность. Обнаружение и т. д. может реализовывать диагностику OBD, сигнализацию, удаленный мониторинг записи, функцию обнаружения зажигания, пользователи могут использовать мобильный телефон для запроса положения в реальном времени и траектории движения транспортного средства в любое время и в любом месте.

Поддерживаемые данные о транспортном средстве:

Диагностический Код ошибки чтения

Очистите код неисправности (очистите код ошибки и выключите MIL)

Оборотов двигателя в минуту (об/мин)

Расчетное значение нагрузки

Температура охлаждающей жидкости

Состояние топливной системы

Скорость

Краткосрочная топливная ситуация

Долгосрочная топливная ситуация

Давление впускного коллектора

Время впрыска топлива

Температура впускного воздуха

Расход воздуха

Абсолютное Положение Дроссельной заслонки

Напряжение обнаружения кислорода, связанное с кратковременным состоянием топлива

Состояние топливной системы

Давление топлива

Мониторинг расхода топлива и т. Д.

Технические параметры:

Основной чип управления: MM32L073

Модуль: MTK2503

Способ связи: GPRS (2G)

Рабочее напряжение: DC13.5V

Рабочий ток: 55 мА

Ток в режиме ожидания: 12 мА

Рабочая среда: -35 ~ 80 °C

Температура хранения: от-40 до 85 °C

Размеры: 51,3*44,0*21,0 мм

Примечание: Этот продукт должен скачать приложение «Weika Online»

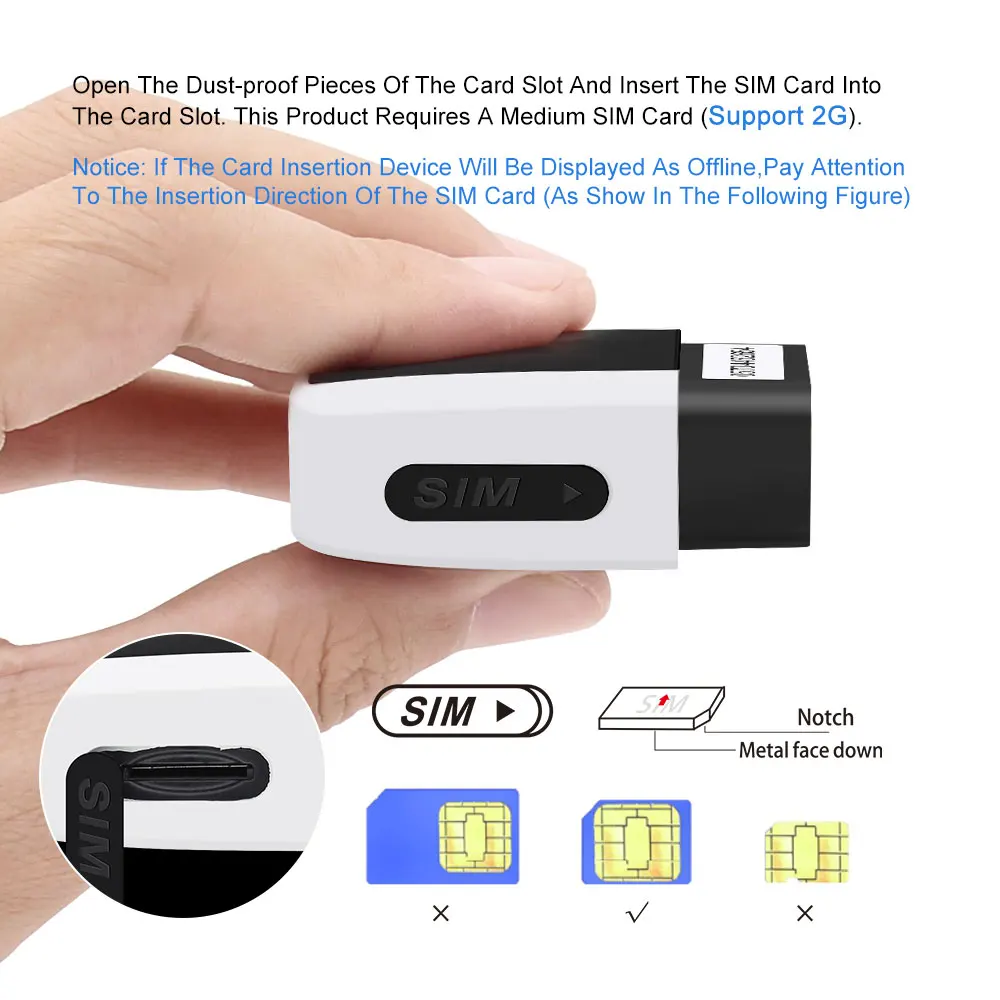

Для этого продукта требуется средняя sim-карта (поддерживает 2G)

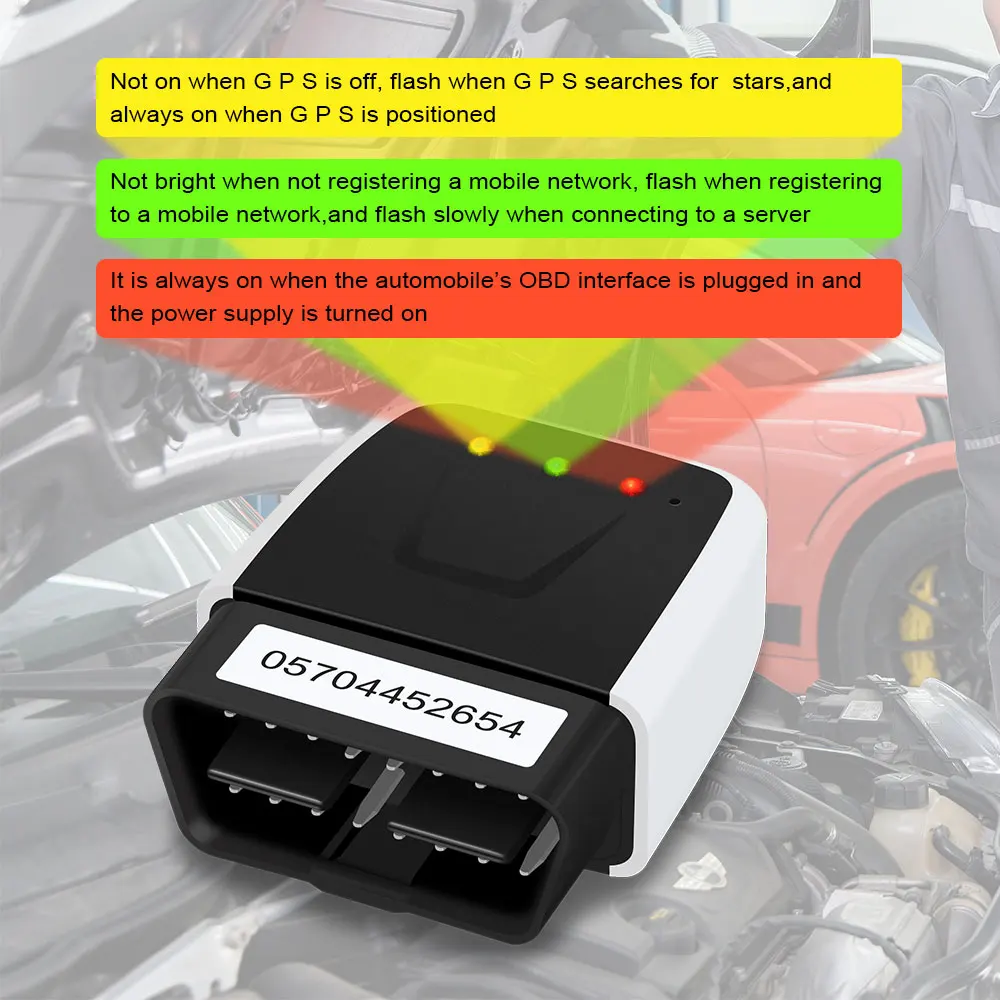

Определение индикатора продукта:

Красный светильник индикатор питания, подключенный к автомобильному интерфейсу OBD, всегда включается после включения питания

Желтый светильник, индикатор позиционирования GPS, не светильник, когда GPS выключен, мигает, когда GPS поиск звезды, всегда яркий, чтобы указать позиционирование ОК

Зеленый светильник GSM индикатор состояния, мигание означает, что сигнал получает, медленное мигание указывает на сигнал

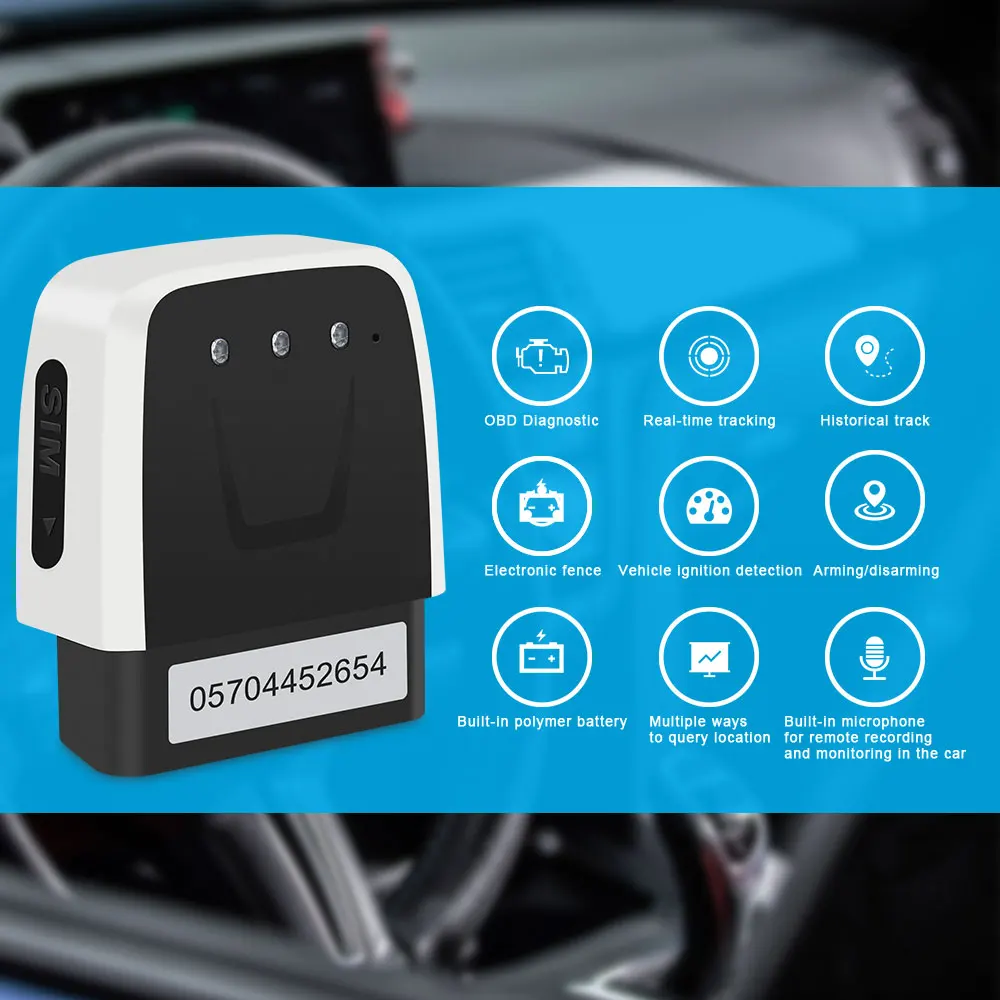

Конфигурация и пункты продажи:

Самые полные и экономически эффективные продукты

Диагностика OBD транспортного средства (наиболее полный протокол в отрасли автоматически определяет и устраняет неисправности транспортного средства)

Отслеживание Местоположения в реальном времени (интеллектуальная информация о местоположении)

Высокочувствительный gps-чипсет Beidou + GPS (более быстрое и точное позиционирование)

Обнаружение зажигания транспортного средства (оповещение о состоянии транспортного средства в режиме реального времени)

Электронный забор (терминал пограничной сигнализации)

Вооружение/обезвреживание (автоматическое или ручное вооружение/обезвреживание)

Вытащите будильник (терминал вынимает автоматический сигнал тревоги)

Вибрационная сигнализация (Автоматическая сигнализация для аномальной вибрации транспортного средства)

Встроенный полимерный аккумулятор (сигнал о неисправности клеммы)

Несколько способов запроса местоположения (клиент приложения, Платформа ПК)

Встроенный микрофон для дистанционного записи и мониторинга в автомобиле

Клиент:

В основном для диагностики автомобиля OBD и скрытого отслеживания и мониторинга имеют особые потребности в клиентской базе.

Преимущества продукта:

Интегрировано для достижения позиционирования транспортного средства, мониторинга записи в транспортном средстве, OBD и других функций;

GSM 2G многодиапазонный, поддержка диагностических функций OBD не обнаруживается в других подобных продуктах;

Конфигурация оборудования продукта:

3,01 GSM характеристики:

1. Стандарт связи: GSM

2. GSM диапазон: 850/900/1800/1900 МГц

3, GPRS: класс 12, TCP / IP

4. Память корпуса: 32 + 128 Мб

5, ошибка фазы: rms ошибка фазы <5, пиковая ошибка фазы <20

6. Максимальная выходная мощность: GSM850/GSM900: 33 ± 3dBm; GSM1800/GSM1900: 30 ± 3dBm

7. Максимальная погрешность частоты: ± 0.1ppm

8, чувствительность приема: класс IIRBER2 % (-102dBm)

3,02 характеристики GPS:

1. Чип GPS: высокочувствительный GPS микросхема MTK

2. Частота: L1, 1575,42 МГц C/A код

3, Количество каналов: 66 каналов

4. Точность позиционирования: <10 метров

5, Чувствительность отслеживания: -165dBm

6, чувствительность захвата: -148dBm

Время позиционирования: Средний Горячий старт: ≤ 15 сек (открытое небо) Средний Холодный старт: ≤ 50 сек (открытое небо)

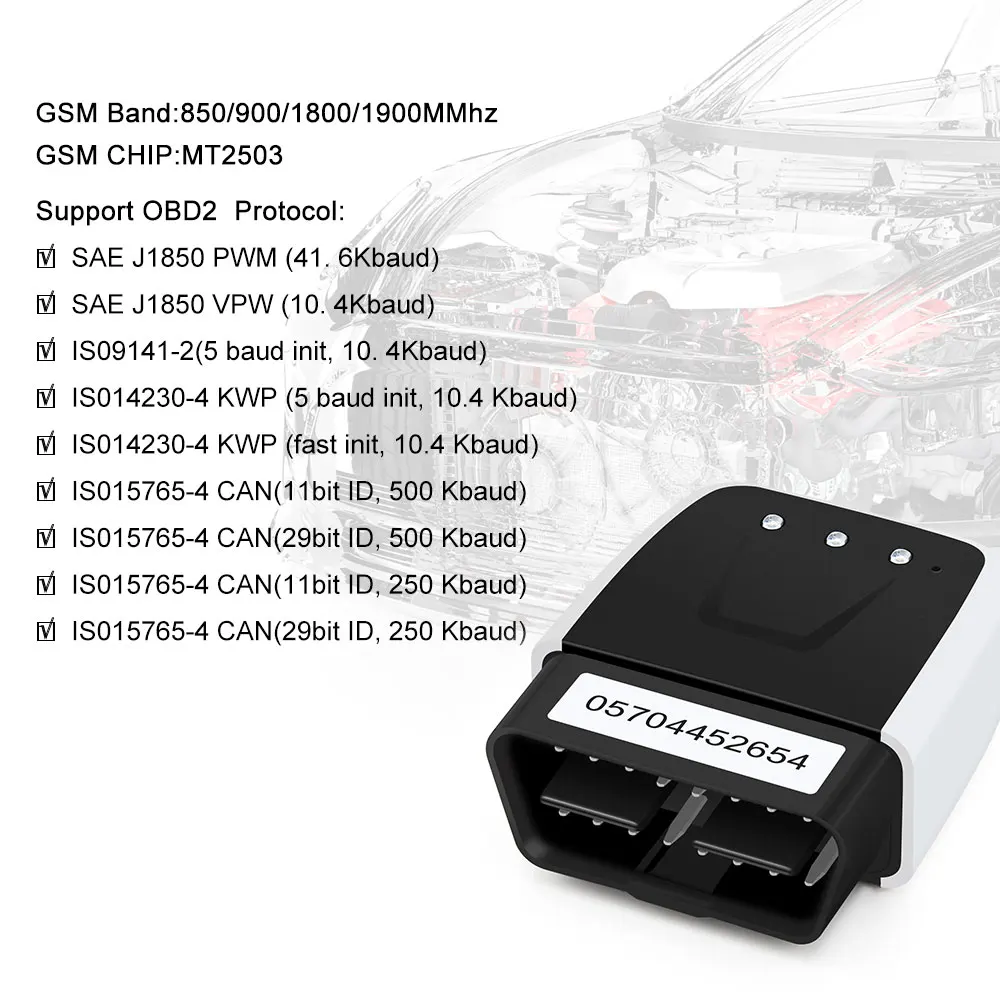

3,03 спецификации OBD:

1. Совместимость с более чем 90% моделей на рынке в стране и за рубежом

2, наиболее полные 9 видов соглашения в отрасли Полностью поддерживаются

Соглашение заключается в следующем:

SAE J1850 ШИМ (41,6 кбод)

SAE J1850 VPW (10,4 кбод)

ISO 9141-2 (5 бод инициализации, 10,4 кбод)

ISO 14230-4 KWP (5 бод инициализации, 10,4 кбод)

ISO 14230-4 KWP (быстрая инициализация, 10,4 кбод)

ISO 15765-4 CAN (11 бит ID, 500 кбод)

ISO 15765-4 CAN (29bit ID, 500 кбод)

ISO 15765-4 CAN (11 бит ID, 2500 кбод)

ISO 15765-4 CAN (29bit ID, 250 кбод)

3,04 Электростатическая защита: контакт +/-6 кВ, воздух +/-8 кВ

3,05 производительность микрофона: mic-36db (-36 ± 3 дБ)

3,06 Основные характеристики:

1. Диапазон мониторинга: ≤ 1 м производительность микрофона достигает-36 дБ (-36 ± 3 дБ)

2, Антенна: встроенная GPS антенна, GSM четырехдиапазонная антенна

3. Светодиодный индикатор: GPS (желтый), GSM (зеленый), мощность (красный)

4, разъем: стандартный интерфейс OBD

5, рабочее напряжение/ток: 9-30VDC / <50mA (12VDC)

6, встроенный аккумулятор: 3,7 V промышленная ранг литий-полимерная батарея

7. Время работы в режиме ожидания: после отключения внешнего питания аккумулятор может продолжать отслеживать в течение 30 минут.

8. Ток в режиме ожидания: после выключения транспортного средства ток в режиме ожидания продукта находится в пределах 3,5 мА. После вспышки оборудование находится в автономном режиме и аккумулятор защищен.

9, Цвет корпуса: белый (в упаковке) + черный ABS

10, Размер корпуса: 50 (Д) × 44 (Ш) × 22 (В) мм

11, вес: менее 50 г

12, диапазон температур: Рабочая температура (-20 °C ~ + 70 °C); Рабочая влажность: 5% ~ 95% без конденсации; Температура хранения: -20 ° C ~ 70 ° C.
