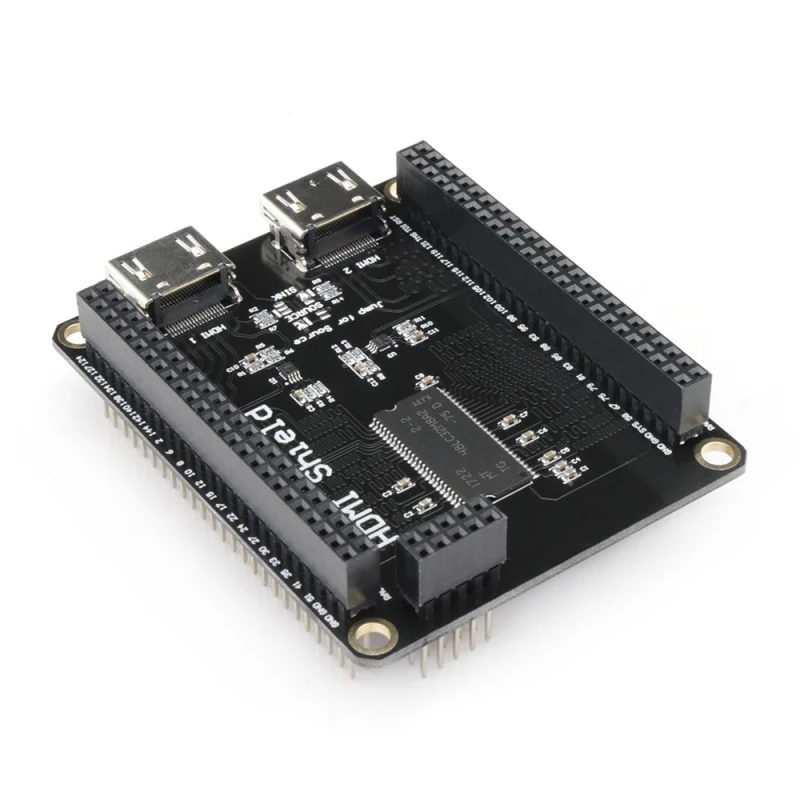

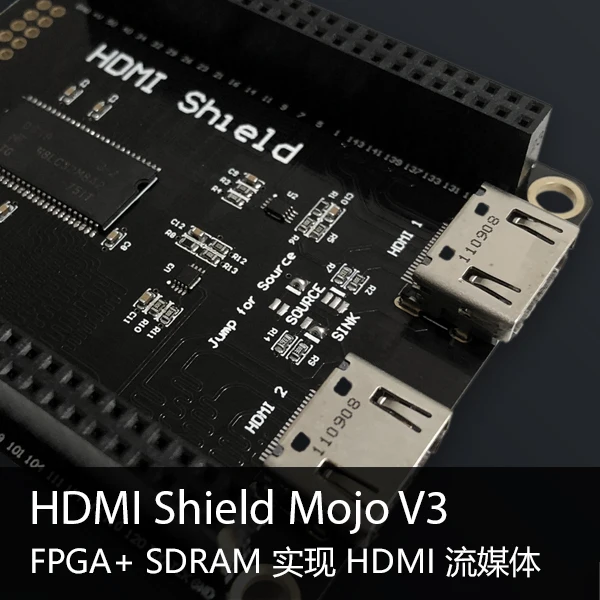

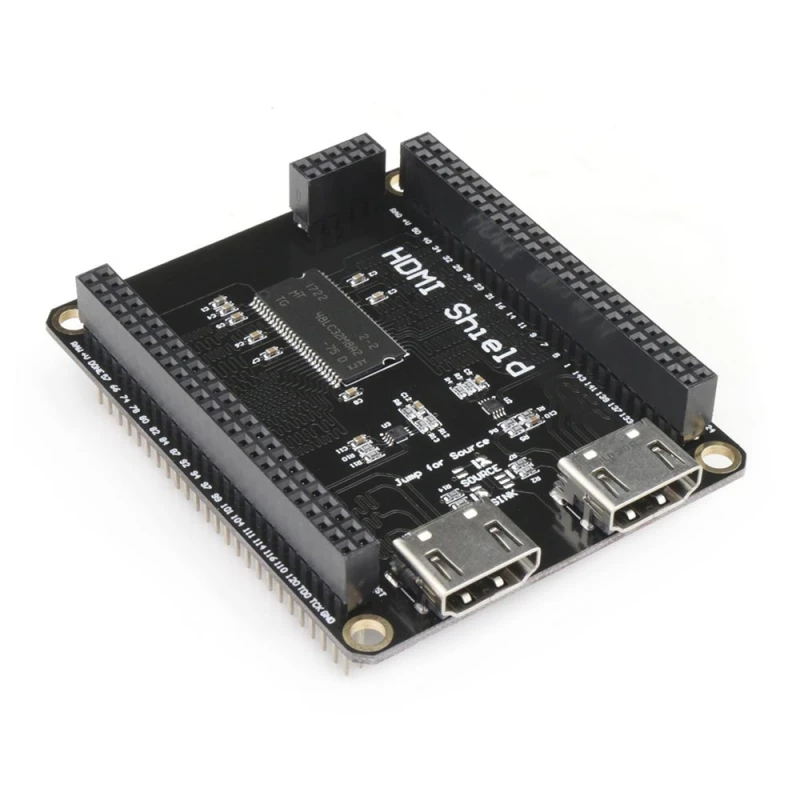

Mojo FPGA HDMI щит Расширенный SDRAM | Обустройство дома

Mojo FPGA HDMI щит Расширенный SDRAM | Обустройство дома

Учебное пособие ссылки: //www.tonylabs.com/support/fpga/how-to-test-mojo-hdmi-shield

Загрузка платы 32 Мб оперативной памяти

Частота кадров: 720 p @ 60 FPS, 1080i @ 60 FPS или 1080 p @ 30 FPS.

HDMI щит шаблон тест подготовки

1. Моджо V3 x 1

HDMI щит x 1

3. Кабель HDMI x1

4. HDMI дисплей x1

5. Кабель Micro USB x 1

6. Погрузчик Mojo (установлен, пожалуйста, пропустите)

7. Загрузите прошивку для тестирования образца HDMI

Тесты шаги

1, вставьте HDMI щит в Mojo v3, обратите внимание на направление

2. Подключите дисплей к HDMI 1 (выходному) интерфейсу HDMI Shield через кабель HDMI. Рекомендуется использовать дисплей разрешения 1920x1080 (1080 p)

3. Подключите Mojo v3 и компьютерный хост через micro USB4, откройте Mojo погрузчик, сгорите mojo-hdmi-sheild-patters-test.bin

HDMI щит проходит через тестПодготовка:

1. Mojo V3 Панель карты x1

2. HDMI щит x1

3. HDMI x2

4. Кабель Micro USB x1

5. Загрузчик DownloadMojo (установлен, пожалуйста, пропустите)

6. Скачать HDMI пройти через тестовую прошивку

Тесты шаги

1, вставьте HDMI щит в Mojo V3, обратите внимание на направление

2. Подключите дисплей с HDMI Shield HDMI 1 (выход) интерфейс через HDMI кабель. Рекомендуется использовать дисплей разрешения 1920x1080 (1080 p)

3. Подключите Mojo V3 и хост компьютера через micro USBO

4. Ручка Mojo погрузчик и запись mojo-hdmi-shield-pass-through-test.bin

5. После записи программы Подключите хост-компьютер к порту HDMI 2 (вход) HDMI Shield с другим кабелем HDMI

6. Если он работает нормально, дисплей должен отображать Рабочий стол компьютера хоста с различными цветами от оригинальной картины, что означает, что FPGA обработала изображение, и он работает нормально.
