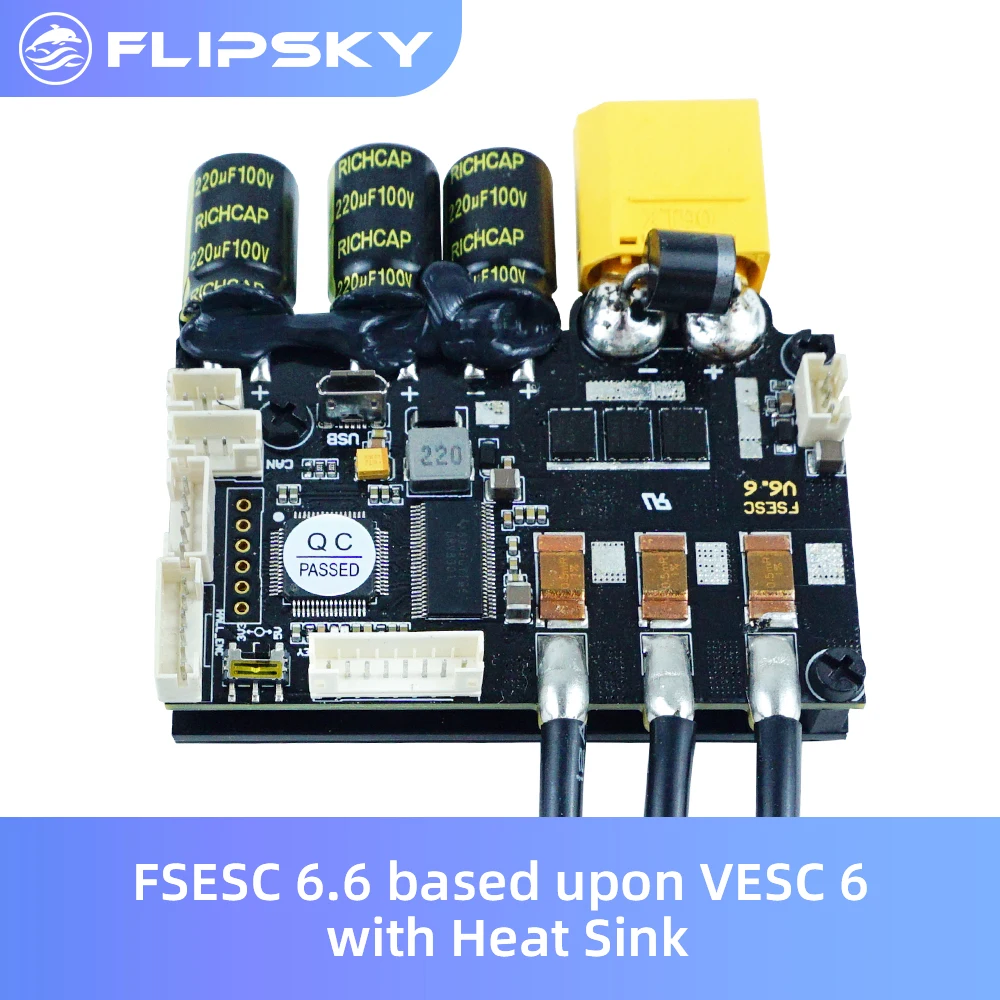

Коньки Eletrico FSESC 6 на базе VESC6 с радиатором электронный регулятор скорости для

Коньки Eletrico FSESC 6 на базе VESC6 с радиатором электронный регулятор скорости для

-Провод двигателя: 12AWG

Изменения:

1. Преимущества мощности

Чтобы эффективно и безопасно защитить контакт питания от окисления, вызванного ожогами электрической искры и электронными компонентами интегральных схем от поломки и предотвратить появление электрической искры, которая может вызвать взрыв, Мы добавили антиискровый переключатель в переднюю часть блока питания, чтобы обеспечить максимальный ток до 300 А. Кроме того, это более удобно в использовании.

Для того, чтобы сделать фильтр питания лучше и напряжение более стабильным, Мы заменили оригинальный C46 и C47 с большими электролитическими конденсаторами с большой емкостью и лучшим энергопотреблением. В то же время, C37 ,C39 ,C41,C40,C43,C44 все были заменены 10 мкФ 100V с конденсаторы высокого напряжения. Таким образом, изменение напряжения MOS становится более стабильным и эффективным.

2. Преимущества обработки GND на цепи

Чтобы лучше обрабатывать большой ток GND и взаимное взаимодействие между GND цепи MCU и GND цепи NRF, мы добавили три резистора O ohm для лучшего достижения эффекта фильтрации.

3. Выход оптимизация Питание 3,3 V

Заменил LM3671 чип с двухканальный MIC5219-3.3YM5, обновление от оригинала 3,3 V, 600MA для 500MA * 2 = 1A выход, лучше для питания периферийных устройств, в то же время, С добавлением двух IN5819 диодные выпрямители для того чтобы достигнуть 3,3 V для защита от короткого замыкания, защита от перегрузки заменить C9 2,2 мкФ на конденсатор с алюминиевой крышкой, с 10 мкФ и добавьте 4,7 мкФ фильтр конденсатор с алюминиевой крышкой.

4. Оптимизация вывода источника питания 5 В

Замена Конденсатора C31 2,2 мкФ на 22 мкФ

5. Другая оптимизация

Замена Конденсатора C15 2,2 мкФ на 22 мкФ

6. Оптимизация Mosfet

12 мощных MOSFETs NTMFS5C628NL специально обрабатывается при рассеивании тепла и перегрузки по току для достижения непрерывного выхода 60A и более стабильной производительности.

7. Оптимизация макета и процесса PCB

1). PCB принимает золото-утолщение обеспечивает хорошее положение ноги на подошве печатная плата 6 слоев дизайн печатной платы. Толщина каждого слоя медной фольги составляет 3 унции, а общая толщина медной фольги-3 унции * 6 = 18 унций. Между тем, PCB увеличивает теплоотдачу и процесс обработки в ключевой части-затонувший солнечный свет, что делает общий эффект лучше и имеет больше преимуществ!

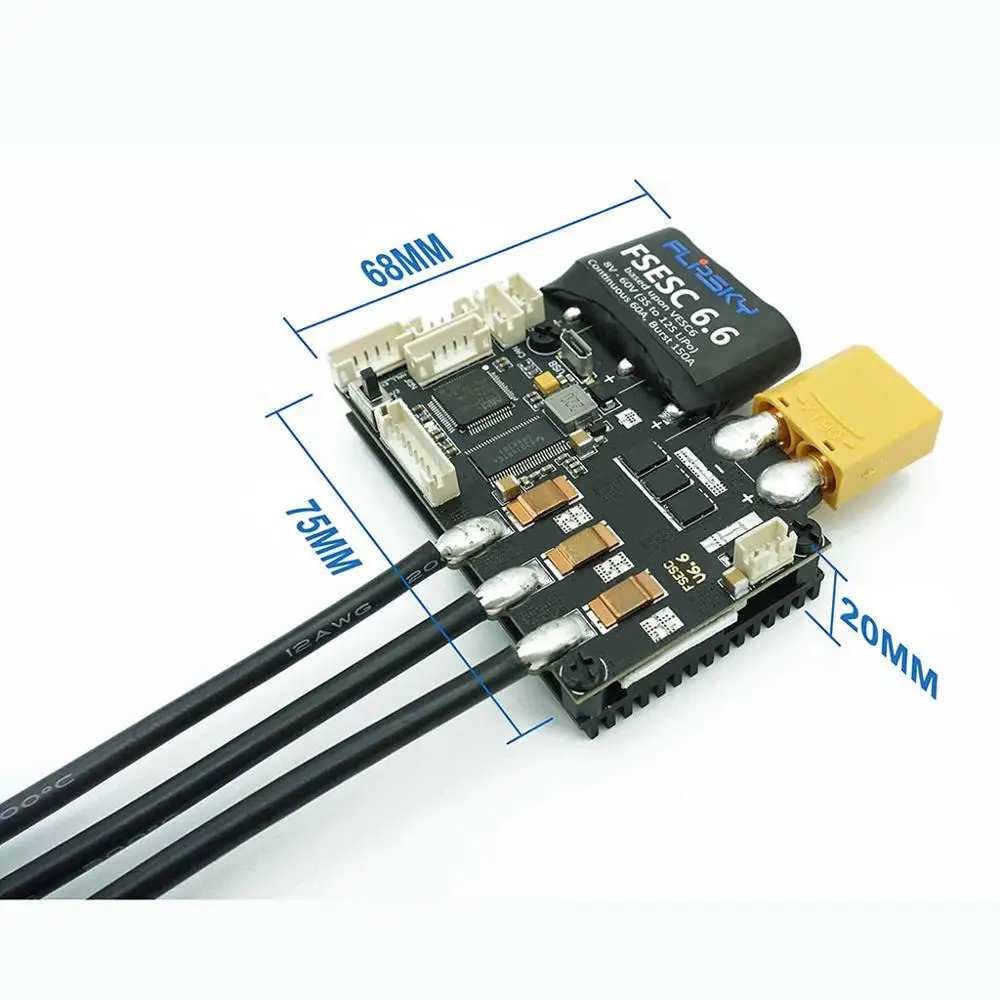

2). Макет размера PCB более удобен в использовании. Мы интегрировали XT60, XT90, разъем банана 4,0 и так далее, что делает общий образ более красивым.

8. Теплоотвод

Использование теплоотвода для быстрого рассеивания тепла. Обеспечивает стабильную работу оборудования

Особенности
-Измерение тока и напряжения всех фаз
-Регенеративное торможение
-Тяговое управление (одиночные и двойные настройки)
-Датчик или датчик меньше работы + гибридный режим
-Настраиваемый RPM, ток, напряжение и мощность
-Источник входного сигнала: PPM, моделирование, NRF Nyko Kama Nunchuck
-Коммуникационные порты: USB, CAN, UART, NRF, Bluetooth
-Кривые дроссельной заслонки и пандусы для всех входных источников
-Отдельные кривые ускорения и торможения дроссельной заслонки
-Бесшовное управление четырьмя квадрантами
-Скорость двигателя, ампер-часы, ватт-час
-Мгновенный анализ данных и чтение через порт связи
-Регулируемая Защита:
-Низкое входное напряжение
-Высокое входное напряжение
-Высокий ток двигателя
-Высокий входной ток
-Высокий регенеративный тормозной ток (отдельный предел двигателя и входного сигнала)
-Высокая скорость (отдельный предел в каждом направлении).
-Перегрев (MOSFET и мотор)
