Двойной точечная Импульсная Сварка контроллер машинного управления панель

Двойной точечная Импульсная Сварка контроллер машинного управления панель

Один набор панелей управления аппарата точечной сварки мощен в использовании, что удовлетворит ваши потребности в точности.

Особенности:

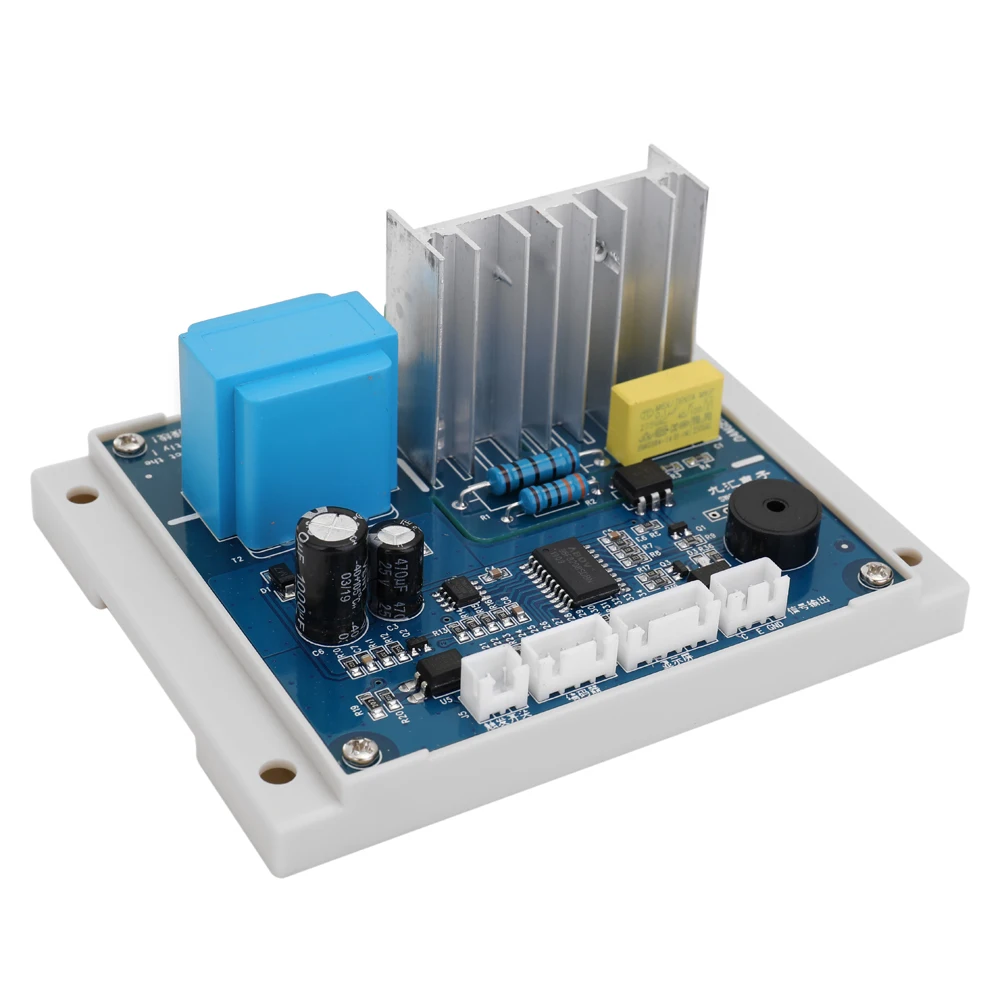

Новая материнская плата добавляет пластиковую основу, что упрощает установку. Панель выполнена из пластмассовой поверхности с защелкой. После установки не осталось винтовой наконечник.
Высококачественный трансформатор для наполнения клеем игольчатого типа используется для блока питания материнской платы, который может защитить повреждения при столкновении при транспортировке и обладает прекрасной влагостойкостью. Прямая сварка на материнской плате также облегчает установку.
Поддержка производства маски, благодаря чему вы также можете изготовить заводскую машину в любительских условиях.
Сохраняются параметры параметра power down, а параметры, используемые при последнем выключении машины, считываются.
Регуляция выходной мощности линеризирована. Новая версия делит выходную мощность на 100 равных частей.
Выход сигнала точечной сварки увеличен. При нажатии спота переключатель сварочного аппарата включается оптошка. По окончании сварки оптошка закрывается после определенной задержки (устанавливается). Оптошка может использоваться в качестве сигнала обратной связи автоматического аппарата точечной сварки.

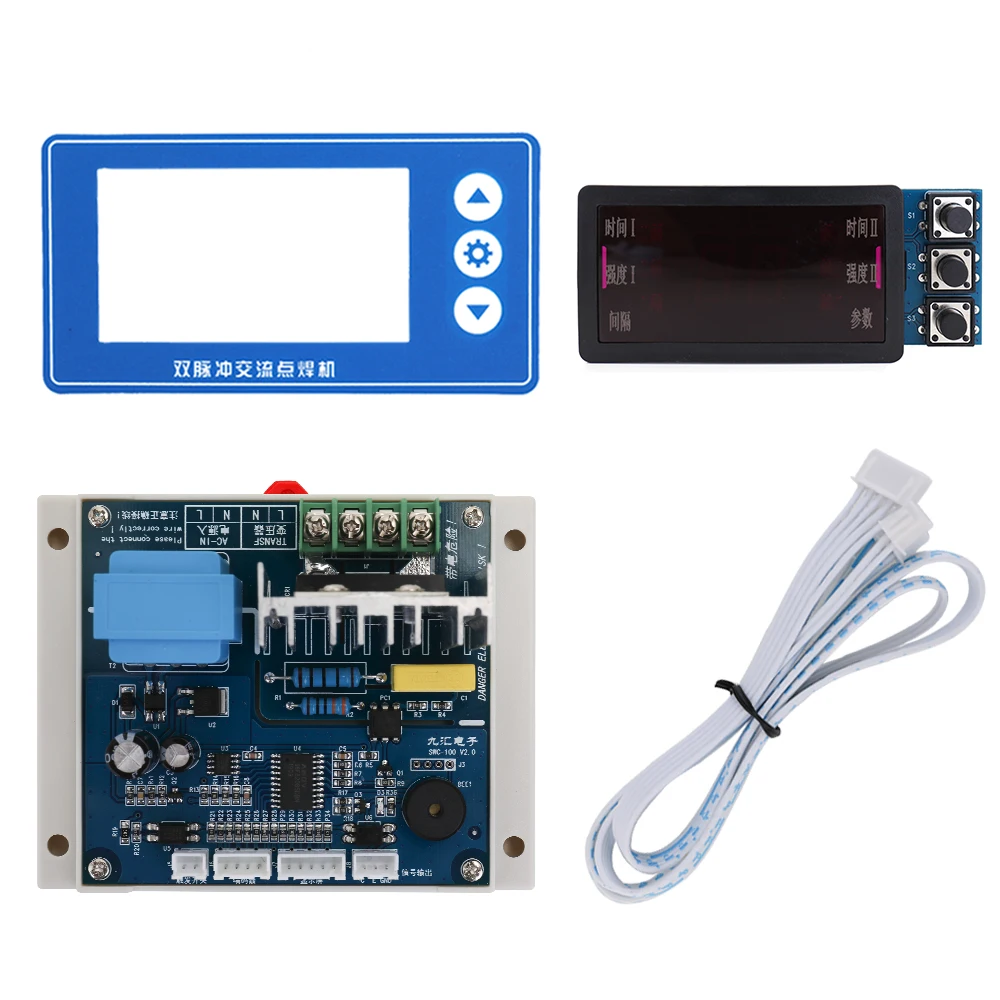

Один комплект включает материнскую плату, одну панель дисплея, патч и одну линию длиной 400 мм 5P и одну 2P.

Характеристики:

Размер материнской платы: 115*90*55 мм/4,5*3,5 * 2.2in
Вес материнской платы: 184 г/6,5 унции

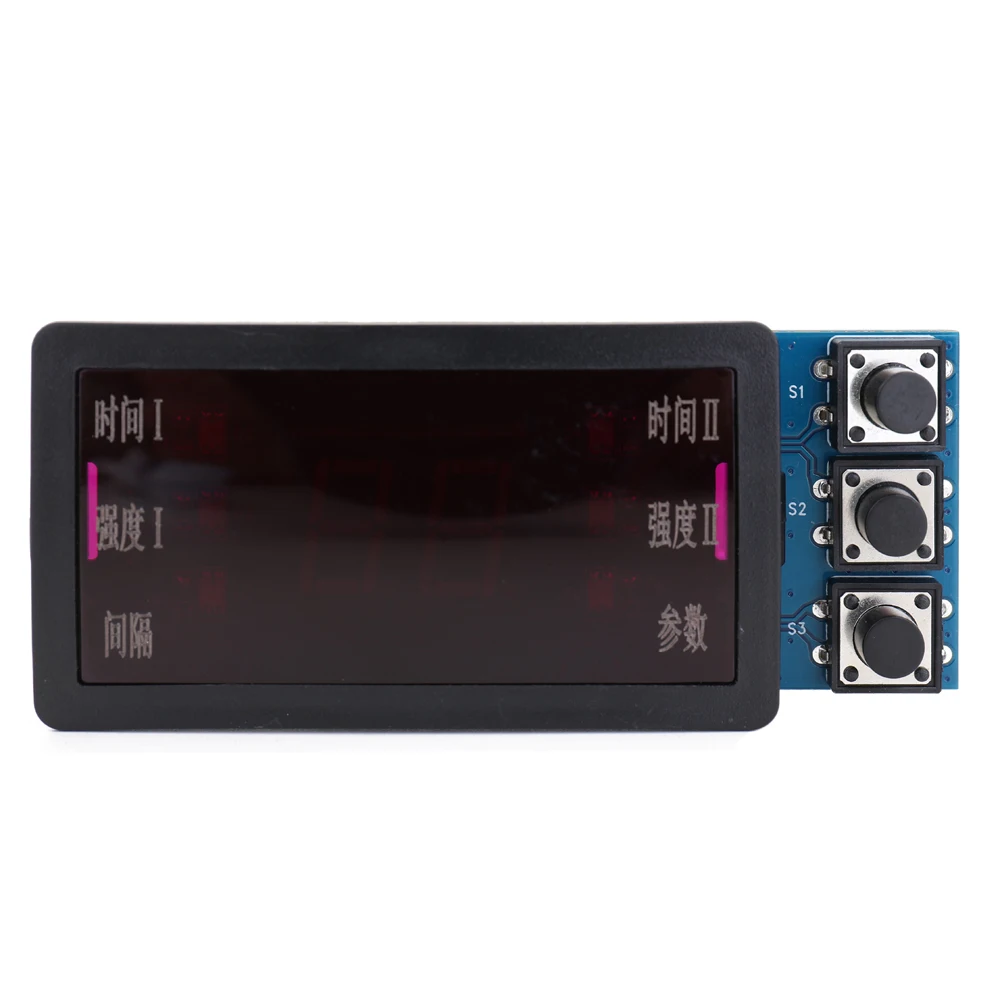

Размер панели дисплея: 100*45*20 мм/3,9*1,8 * 0.8in
Вес дисплея: 32 г/1,1 унции

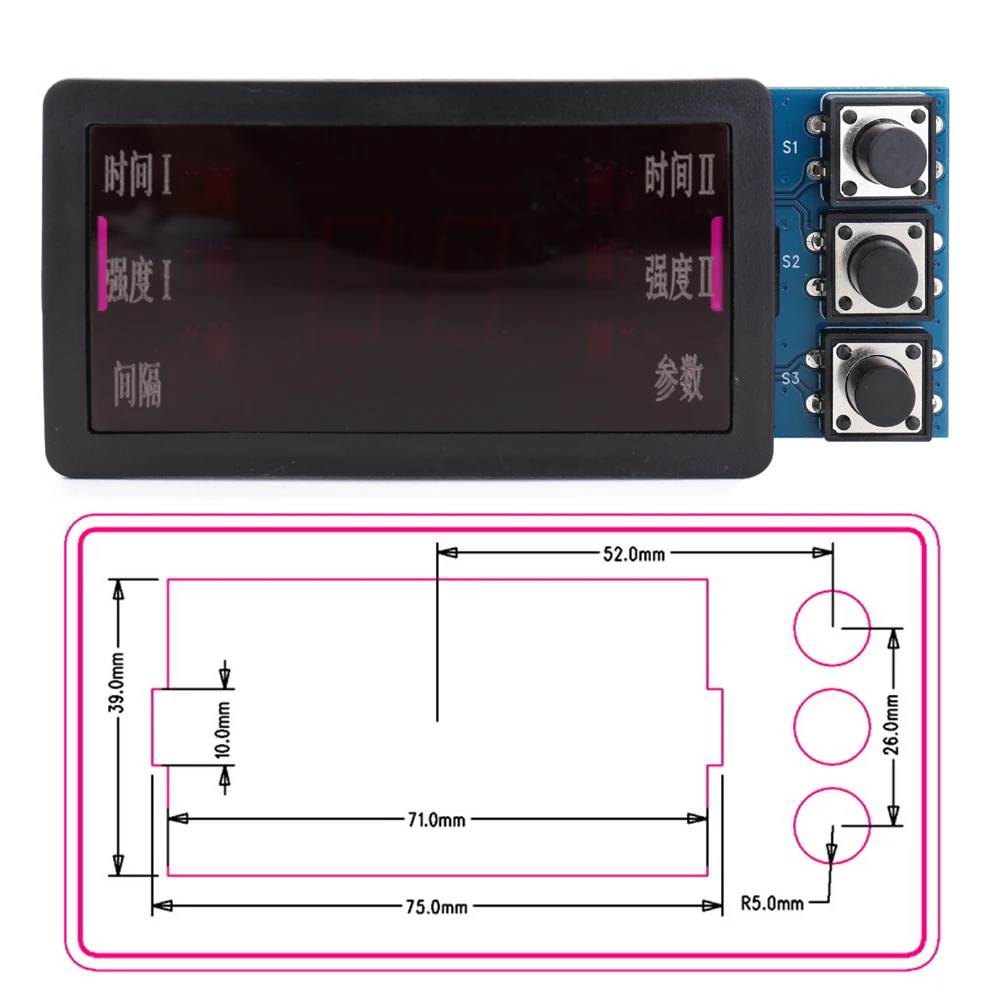

Размер заплатки: 115*60 мм/4,5 * 2.4in
Вес пластыря: 2 г/0,1 унции

Длина линии 5P: 400 мм
Вес лески 5P: 8 г/0,3 унции

Длина линии 2P: 400 мм
Вес линии 2P: 4 г/0,1 унции

Посылка: 145*110*85 мм/5,7*4,3*3, 3 дюйма
Вес посылка: 295 г/10,4 унции

Настройка параметров:

Первое время точечной сварки:
Регулируемый диапазон 1-99 цикла переменного тока (для безопасности плата по умолчанию должна быть максимум 20, если больше 20, см. Максимальный предел раздел позже, самостоятельная смена).
Нажмите кнопку "Настройки" при включенном индикаторе "время 1", цифровая трубка начинает мерцать, нажмите кнопку "Добавить" или "уменьшить" до нужного значения, И нажмите кнопку "Настройки" еще раз, чтобы сохранить и выйти.

Первый точечный ток сварки:
Регулируемый диапазон 25%-99%, отрегулируйте процент выходной мощности относительно полной мощности (по умолчанию максимальное значение 99, если вам нужны другие значения, посмотрите раздел максимального предела позже, менять самостоятельно).
Нажмите кнопку "Настройки" при включенном световом индикаторе "ток 1", цифровая трубка начинает мерцать, нажмите кнопку "Добавить" или "уменьшить" до нужного значения, А затем нажмите кнопку "Настройки" для сохранения и выхода.

Первый и второй интервалы точечной сварки:
Регулируемый диапазон 1-99 полуцикл переменного тока, то есть значение, умноженное на 10 миллисекунд (максимальное значение по умолчанию платы 25, если более 25, см. Максимальный предел раздела позже, самостоятельное изменение).
Нажмите кнопку "Настройки" при загорании индикатора "интервал", цифровая трубка начинает мерцать, нажмите кнопку "Добавить" или "уменьшить" до нужного значения, А затем нажмите кнопку "Настройки" для сохранения и выхода.

Время второй точечной сварки:
Регулируемый диапазон 0-99 цикла переменного тока (для безопасности, максимальное значение платы по умолчанию составляет 20, если больше 20, см. Максимальный предел раздела позже, самостоятельная смена)
Когда это время установлено в 0, он работает в состоянии монопульса.
Нажмите кнопку "Настройки" при загорании индикатора "время 2", цифровая трубка начинает мерцать, нажмите кнопку "Добавить" или "уменьшить" до нужного значения, А затем нажмите кнопку "Настройки" для сохранения и выхода.

Ток второй точечной сварки:
Регулируемый диапазон 25%-99%, отрегулируйте процент выходной мощности относительно полной мощности (по умолчанию максимальное значение 99, если вам нужны другие значения, посмотрите раздел максимального предела позже, менять самостоятельно).
Нажмите кнопку "Настройки" при включенном световом индикаторе "Ток 2", цифровая трубка начинает мерцать, нажмите кнопку "Добавить" или "уменьшить" до нужного значения, А затем нажмите кнопку "Настройки" для сохранения и выхода.

Хранение и передача параметров
Машинка автоматически записывает последние параметры при выключении и автоматически загружает его на следующую загрузку.
При этом машина может хранить 5 наборов общих настроек параметров.
A, количество текущего параметра отображается при включенном индикаторе "параметр", а количество-0, если текущим параметром является параметр загрузки или если параметр был изменен.
B, нажмите клавишу "Настройки", введите Выбор параметров загрузки и хранения, нажмите кнопку "Увеличение" или "уменьшение" для отображения "Ld" и "SA" соответственно, указав, что последующие операции загружены или сохранены, и нажмите кнопку "Настройки", когда" Ld "отображается, и если нужны параметры хранилища, когда отображается" SA ". Нажмите кнопку настройки.
C, подключите элемент, затем Отобразите количество параметров, нажмите кнопку "Добавить" или "вычесть", экран дисплея меняется от 1 до 5 соответственно, представляя параметры пяти элементов, выберите номер входа, который необходимо хранить или перенести, нажмите кнопку "набор" Ключ для загрузки или хранения.

Максимальный предел:
Поскольку точечная сварка трансформатора обычно производится вручную, мощность, диаметр провода, повороты не одинаковы, что приводит к большой дисперсии параметров, контроллер для адаптации к различным трансформаторам, регулируемый диапазон параметров очень большой, очень вероятно из-за неправильных настроек приводят к повреждению клеток (У меня слишком долгая настройка времени точечной сварки, так что поверхность клеток была прожжена. Поэтому необходимо ограничить максимальное значение каждого параметра. Данная машинка имеет функцию ограничения максимального значения параметров.
Метод настройки следующий:
1. Нажмите кнопку "Добавить" или "вычесть", чтобы включить индикатор "параметра", затем нажмите кнопку "Настройки", чтобы не отпустить, около 5 секунд в функции настройки верхнего предела, когда индикатор "время 1" мигает, В то время как цифровая трубка показывает текущее время точечной сварки 1 верхний предел.
2. Нажмите клавиши "Увеличение" или "уменьшение" "время 1", "текущее 1", "интервал", "время 2", "текущее 2" Световые индикаторы мерцают по очереди, И отображать их соответствующие верхние пределы, выбрать параметры, необходимые для установки, нажать клавишу "установить", В это время цифровая трубка мерцает, нажмите клавишу "Увеличение" или "уменьшение" для изменения предельного значения, настройте на после нажатия кнопки "Настройка", дисплей перестанет мигать, настройка текущего параметра завершена.
3. После установки ограничений вам нужно сохранить их, чтобы они вступили в силу. Способ-нажать на кнопку "вычитание", чтобы индикатор "параметры" мигал, на цифровой трубке отображается "SA" и кнопка "Настройки", что завершает сохранение. Если вы не хотите сохранять, вы не сможете срабатывать кнопкой в течение 5 секунд, система выйдет из функции настроек и отбросит ранее модифицированные параметры. Если она не сохранена, все настройки недействительны, и плата управления по-прежнему работает в соответствии с исходным предельным значением.

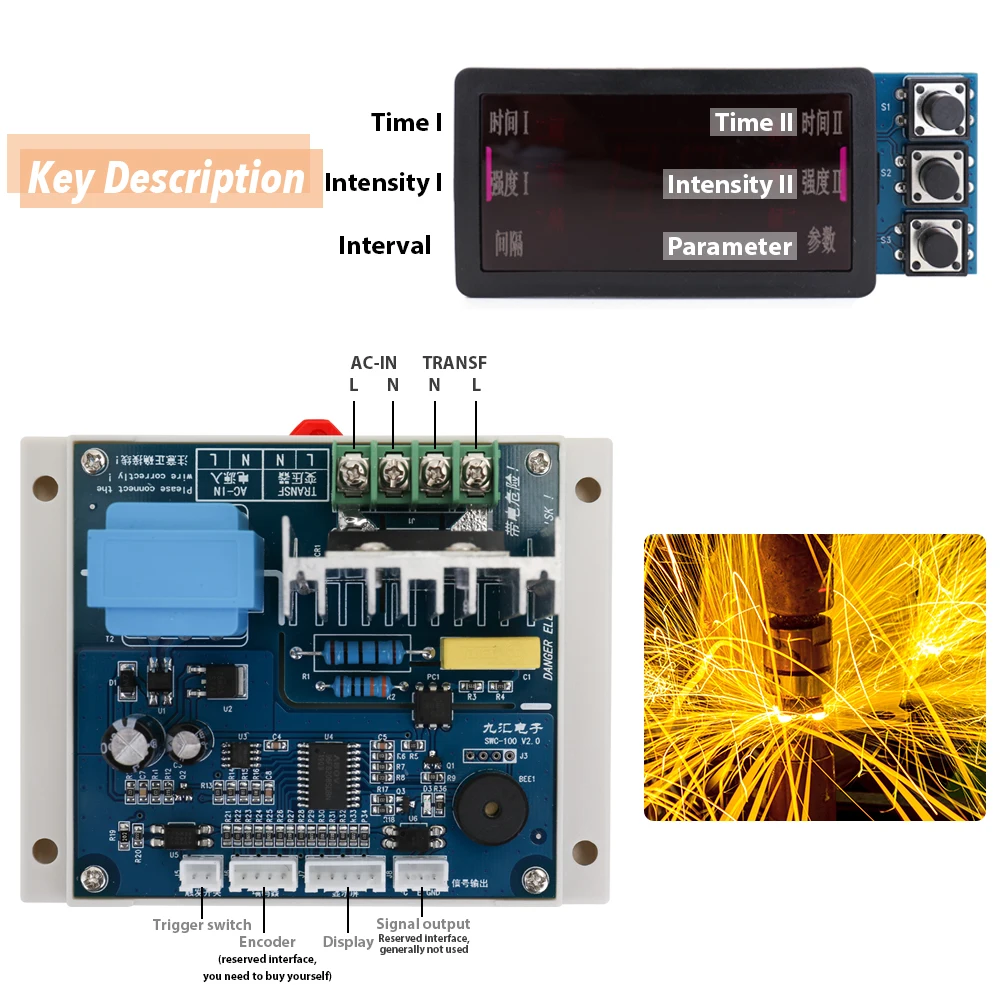

Использование выходного сигнала:
Плата управления оснащена выходом сигнала точечной сварки. При нажатии спота переключатель сварочного аппарата включается оптошка. По окончании сварки оптошка закрывается после определенной задержки (которую можно установить). Может использоваться в качестве сигнала обратной связи автоматического аппарата точечной сварки. Сигнал синхронизируется светодиодный ным индикатором на плате. Время задержки устанавливается следующим образом:
Нажмите кнопку "вычитание", чтобы включить светосветильник индикатор "параметр". Нажатие кнопки "Настройка" перейдет в состояние верхнего предела настройки, но не отпускайте, пока цифровая трубка не покажет значение и мерцание. Значение, отображаемое в это время,-это время задержки вывода сигнала после точечной сварки. Измеритель полуцикла отображает 10, что означает оптическую муфту. 100 мс будут закрыты после точечной сварки со ссылкой на индикатор на плате, оба из которых синхронны.

Комплектация:
1 * материнская плата
1 * панель дисплея
1 * патч
1*400 мм длинные линии 5P
1*400 мм длинные линии 2P
