AD9912 Частота развертки ГСП частота 1 HZ-400 МГц синусоида выход источник сигнала DDS

AD9912 Частота развертки 1 GSPS частота 400 МГц синусоидальный выход DDS синтез STC основная плата управления
    Описание: Особенности:

Работа видео ссылка://pan.baidu.com/s/1J7i_LpAyhIfqwSVojrvsGA

Добыча Код: w9db


Напряжение питания: + 5 V/400mA
Выходная частота: 1 Гц-400 МГц
Поддержка точечной частоты и режима развертки, Минимальный шаг 1 Гц, Минимальный интервал времени 1 мс,

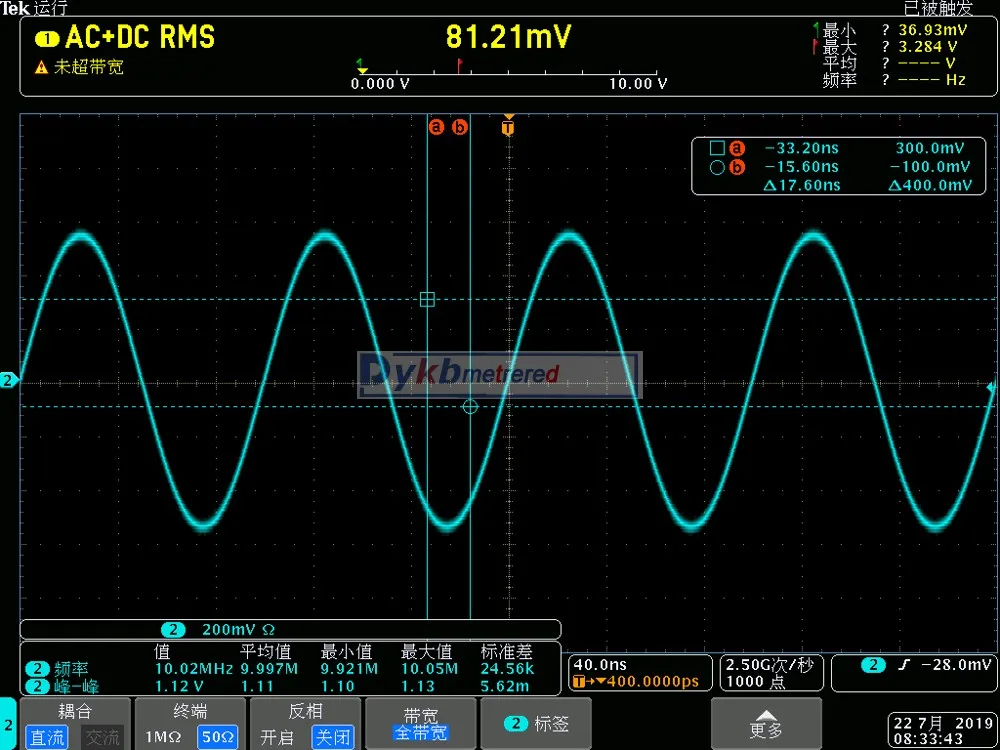

 Выход амплитуда управления слово 0-1023 соответствует Выход амплитуда 280mVPP-1.1VPP (менее 50 Ом)
 Аппаратное обеспечение поддерживает внешние часы, выход CMOS, выход с различными скоростями порта
 Предоставьте справочный код и схему формата PDF для вторичного развития

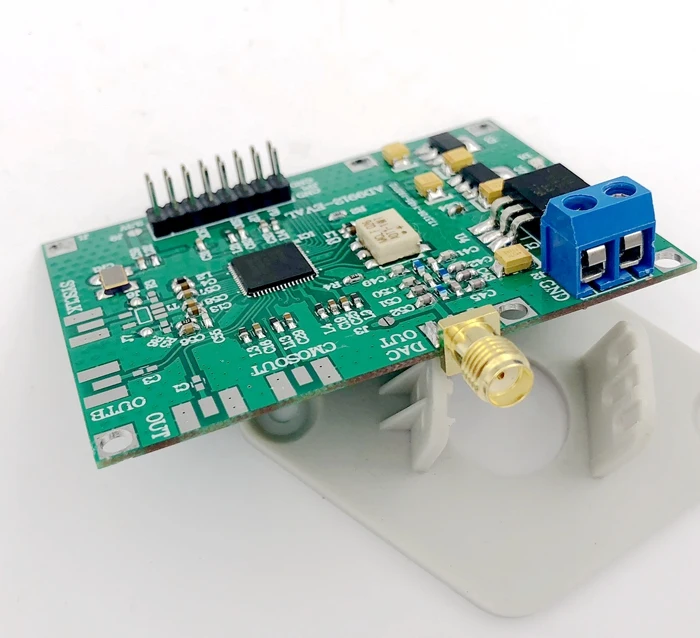

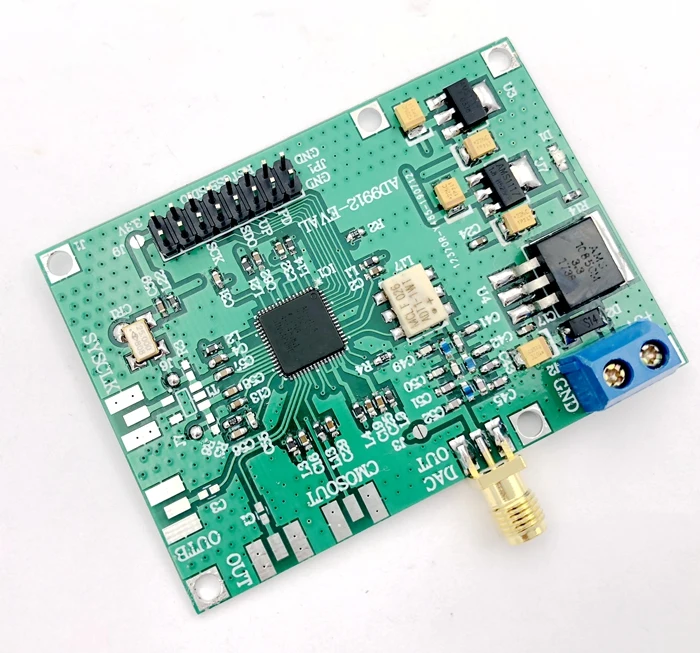

Основная плата

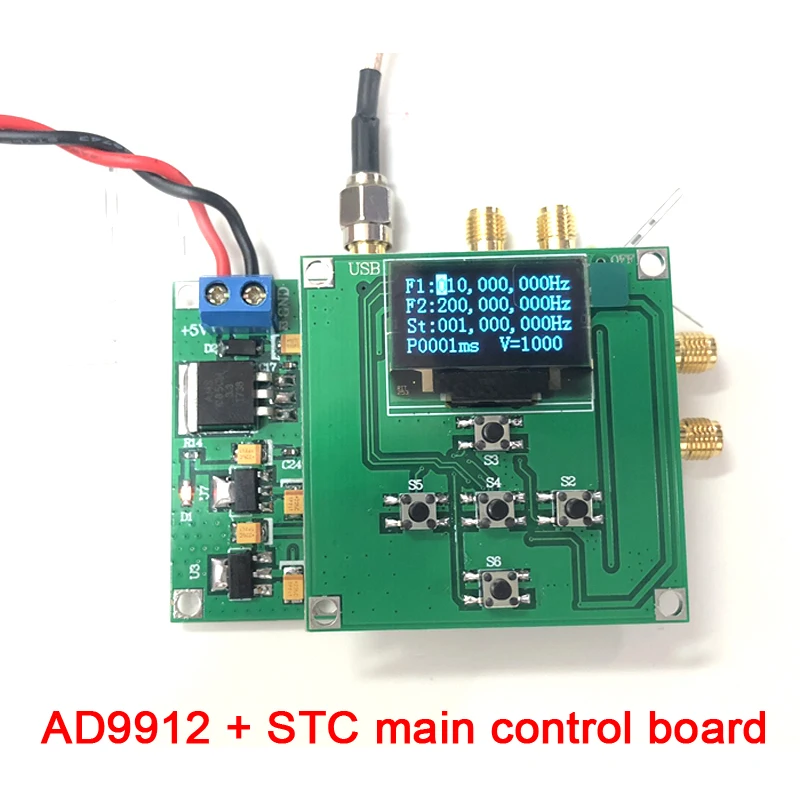

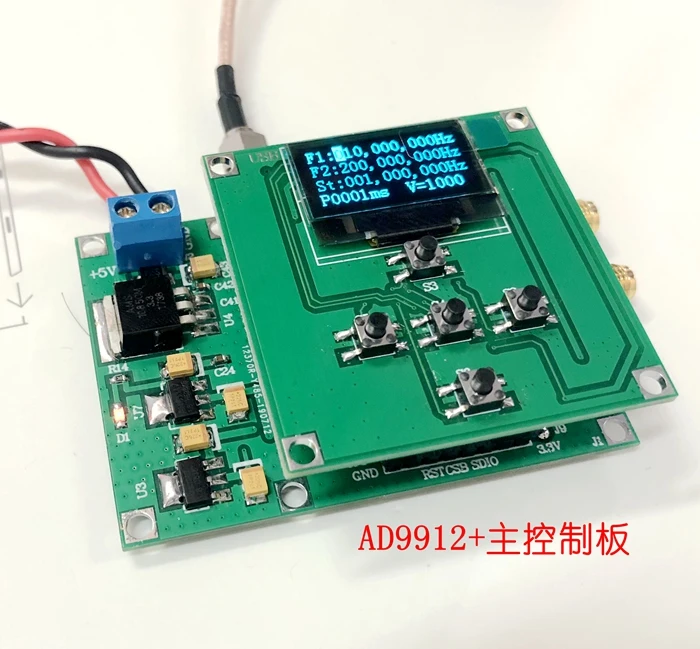

Основная плата + STC15W основная плата управления







Серийный протокол передачи данных

Общая структура протокола принимает режим командной линии. Скорость передачи данных составляет 115200bps. Локальная машина Обрабатывает и выполняет, а затем возвращается результат. Команда ограничена строчными буквами a ~ z, цифры 0 ~ 9, и конечным символом каждой команды является «#». (шестиугольник-"0x23"), общая длина команды-до 15 символов (включая "#").

Во-первых, команда w (запись данных на главный пульт управления)

1, w1 команда: Установите значение частоты 1 (частота запуска или частота точки)

Формат: w1xxxxxxxxx #, всего 11 байт;

Где "xxxxxxxxx"-это значение частоты, которое представлено 9 цифрами, например:

W11000000000 # означает, что установленная частота 1000000000 кГц (100 МГц);

2, w2 команда: Установите значение частоты 2 (оконечная частота)

Формат: w1xxxxxxxxx #, всего 11 байт;

Где "xxxxxxxxx"-это значение частоты, которое представлено 9 цифрами, например:

W11000000000 # означает, что установленная частота 1000000000 кГц (100 МГц);

3, w3 команда: Установите значение частоты 3 (span)

Формат: w1xxxxxxxxx #, всего 11 байт;

Где "xxxxxxxxx"-это значение частоты, которое представлено 9 цифрами, например:

W11000000000 # означает, что установленная частота 1000000000 кГц (100 МГц);

4, wt команда: Установите значение частоты 1 (значение шага)

Формат: wtxxxx #, всего 11 байт;

Где "xxxx"-это 4 цифры, указывающие значение времени, единица является ms, такой как:

Wt0001 # означает, что установленная частота составляет 1 мс;

5, wv команда: Установите значение частоты 1 (значение амплитуды)

Формат: wvxxxx #, всего 11 байт;

Среди них «xxxx»-это 4 цифры, которые представляют собой слово управления амплитудами, без измерения, только отражающее выходное значение ЦАП тока DDS, например:

Wv0001 # показывает, что выходной ток AD9912 является относительно небольшим, около 280 mVpp;

Wv1023 # означает, что выходной ток AD9912 будет относительно большим, около 1100 mVpp;



Во-вторых, хост отправляет данные на хост-компьютер (значение отклика)

Возврат "Ок $" после получения правильных данных



Посылка содержание
