Во-первых, Обзор продукта

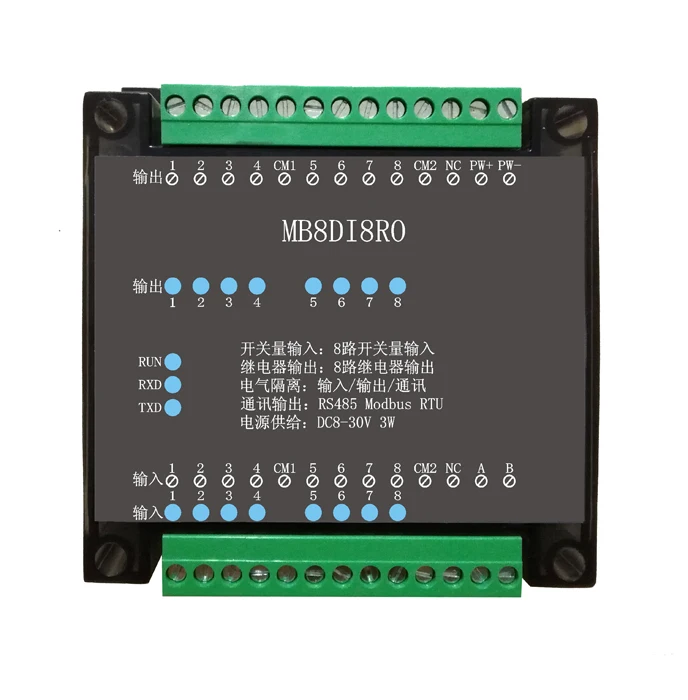

В MBSL8DI8RO модуль 8-ми канальный цифровой изолированный входной сигнал и 8-канальный цифровой реле изолированный выход модуль, который выводится через единичный RS485 интерфейсом. Модуль принимает стандартную Modbus RTU связь, которая может непосредственно адаптироваться к различным программным обеспечением конфигурации ПК, PLC, DCS и так далее. Блок питания модуля и электрические сигналы связи RS485 изолированы друг от друга, эффективно подавляя различные типы режимов серии и помех общего режима, а также обеспечивая стабильную и надежную работу модуля.

1, используя RS485 MODBUS RTU стандартную связь, может быть подключен к программному обеспечению конфигурации главного компьютера, PLC, промышленному сенсорному экрану и т. д., с индикатором состояния связи

2. Стандарты промышленного класса: электрические сигналы, такие как контроль сигнала, источник питания и RS485 связи изолированы друг от друга.

3. Схема связи принимает защиту от молнии, защиту от помех и защиту от полярности.

4, интерфейс выхода сигнала связи RS485 использует избыточное напряжение и перегрузки по току двойную защиту.

5, может быть широко использован в области промышленного оборудования сбора сигнала и контроля.

6. Защита выходной сети: когда подчиненная станция обнаруживает, что Главная станция не отправила данные более установленного времени, она автоматически сбрасывает выход для защиты полевого оборудования. По умолчанию функция защиты сети отсутствует, может быть выбрана путем настройки

7. Формат связи может быть установлен программным обеспечением.

Во-вторых, основные технические индикаторы

Проект

Техническими показателями

Сигнал на входе/выходе

1. Входной канал: 8 цифровых входов

2, выходной канал: 8 релейный выход

3. Грузоподъемность: резистивная нагрузка 5А/канал

Связь выход

1. Протокол связи: MODBUS-RTU

2. Тип интерфейса: Изолированная связь RS485, выходной интерфейс с перенапряжением и двойной защитой от перегрузки по току

3. Скорость передачи данных: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps

4. Проверьте цифру: Нет паритета, даже паритета, нечетного паритета

5. Метод настройки: адрес модуля, скорость передачи данных, контрольная цифра может быть установлена по

6. Расстояние связи: @ 9600bps 1200 метров

Размер модуля и метод установки

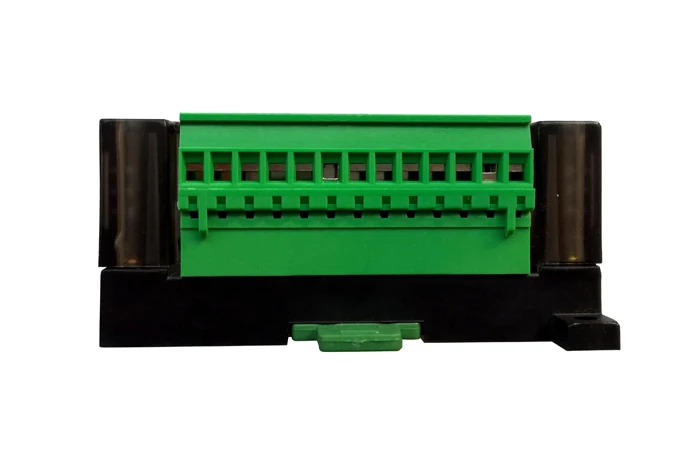

1. Способ установки: Стандартная din-рейка или винтовое крепление

2. Размеры: 125 × 73 × 35 мм

Рабочая среда

Температура: -10 ~ + 60 ° C Влажность: 35 ~ 85% (без конденсации)

Рабочая мощность

1. Напряжение источника питания: 10 В ~ 28 в широкий диапазон питания, с защитой от полярности

2. Потребляемая мощность: менее 3 Вт

V. Связь инструкции

1. Описание параметров связи (Заводская стоимость): 9600, N, 8, 1

Параметр

Описание продукта:

9600

Скорость передачи данных

N (без паритета)

Контрольные цифры

8

Данные бит

1

Стоп-бит

Описание протокола Modbus Chapter 2

Один. Код функции MODBUS и диапазон адресов, поддерживаемый модулем

1. Код функции MODBUS поддерживается модулем

Тип регистра

Диапазон адресов

Код функции

Функция описание размера

Управление

Выход катушки регистр

00001-00008

0x01H

Прочтите несколько катушки регистрирует

Прочитайте значение одного или нескольких регистров катушек

0x05H

Написать катушки регистр

Напишите значение регистра катушки

0x0FH

Напишите один или несколько регистров катушек

Напишите значение одного или нескольких регистров катушек

Регистр удерживания

40001-40016

0x03H

Прочтите несколько holding регистрирует

Прочитайте значение одного или нескольких холдинговых регистров

0x 06H

Запись единого холдинга

Запись данных в холдинг-регистр

0x 10H

Написать несколько holding регистрирует

Запись одного или нескольких данных в Холдинг-регистр

Вход цифровой Кол-во

10001-10008

0x02H

Прочитайте вход Дискретная

Дискретный вход Регистрация

Две. Зарегистрировать определение Описание

1. Запись катушки на выходе (код функции: 0x01H, 0x05H, 0x0FH)

Адрес

Параметр

Длина

Чтения/записи

Мин

Макс

Описание продукта:

00001

DO1

1

Чтения/записи

0

1

Цифровой выходной бит 1 состояние

00002

DO2

1

Чтения/записи

0

1

Цифровой выходной бит 2 статус

00003

DO3

1

Чтения/записи

0

1

Цифровой выходной Бит 3 статус

00004

DO4

1

Чтения/записи

0

1

Цифровой выходной бит 4 Статус

00005

DO5

1

Чтения/записи

0

1

Цифровой выходной бит 5 состояние

00006

DO6

1

Чтения/записи

0

1

Цифровой выходной бит 6 статус

00007

DO7

1

Чтения/записи

0

1

Цифровой выходной бит 7 Статус

00008

DO8

1

Чтения/записи

0

1

Цифровой выходной бит 8 Статус

2. Хранение регистров (функциональные коды: 0x03H, 0x06H, 0x10H)

Адрес

Параметр

Длина

Чтения/записи

Мин

Макс

Описание продукта:

40001

DI (1 ~ 8)

2

Только для чтения

0

0xff

Ознакомьтесь с Статус 8 бит цифровой вход

40002

DO (1 ~ 8)

2

Чтения/записи

0

0xff

Управление состояния 8-битный электронные сигареты с цифровым выходом

40003

Адрес устройства

2

Чтения/записи

1

247

-1 шт. (по умолчанию)

40004

Скорость передачи данных

2

Чтения/записи

1

5

1 (4800) 2 (9600) по умолчанию 3 (19200) 4 (38400) 5 (57600)

40005

Контрольные цифры

2

Чтения/записи

1

3

1 (без паритета) по умолчанию 2 (нечетная проверка) 3 (ровный паритет)

40006

Сетевая защита установка времени

2

Чтения/записи

1

2000

Если он установлен в> = 1800, функция защиты сети отменена, а диапазон 0-1799S-время защиты сети. По истечении этого времени выход DO будет сброшен.

40007

Версия продукта

2

Только для чтения

0

--

Год + месяц + день

3. Дискретный входной регистр (код функции: 0x02H)

Адрес

Параметр

Длина

Чтения/записи

Мин

Макс

Описание продукта:

10001

DI1

1

Только для чтения

0

1

Цифровой входной бит 1 состояние

10002

DI2

1

Только для чтения

0

1

Цифровой вход бит 2 статус

10003

DI3

1

Только для чтения

0

1

Цифровой вход Бит 3 статус

10004

DI4

1

Только для чтения

0

1

Цифровой входной бит 4 состояния

10005

DI5

1

Только для чтения

0

1

Цифровой вход бит 5 состояние

10006

DI6

1

Только для чтения

0

1

Цифровой входной бит 6 статус

10007

DI7

1

Только для чтения

0

1

Состояние цифрового входного бит 7

10008

DI8

1

Только для чтения

0

1

Цифровой входной бит 8 Статус

Раздел III Конфигурация продукта

Один. Связь настройки

1. Заводские параметры связи по умолчанию

Проект

Адрес регистра

Описание продукта:

По умолчанию

Адрес

40003

-1 шт. (по умолчанию)

1

Скорость передачи данных

40004

1 (4800) 2 (9600) по умолчанию 3 (19200) 4 (38400) 5 (57600)

2

Контрольные цифры

40005

1 (без паритета) по умолчанию 2 (нечетная проверка) 3 (ровный паритет)

1

Данные бит

---

Не регулируется

8 цифр

Стоп-бит

---

Не регулируется

1 человек

2. Сброс параметров связи

1. Чтобы не допустить, чтобы пользователь забыл заданные параметры связи, модуль не может общаться с модулем. Функция инициализации восстановления была специально разработана.

2. Удерживайте кнопку «Ключ» на задней части модуля с помощью зубочистки более 3 секунд, пока красный светильник модуля «RUN» не начнет мигать и нажмите и удерживайте кнопку. Светодиодный светильник мигает 3 раза, а затем возвращается в нормальное состояние. Заводские настройки. Затем после выключения модуля и включения питания параметры связи были сброшены до значений по умолчанию.

Во-вторых, описание индикатора связи

1. После включения модуля, красный рабочий индикатор модуля «RUN» всегда включен. Когда кнопка сброса нажата, она будет мигать три раза с интервалом в 1 секунду.

2. В модульной связи индикатор связи мигает в соответствии с полученными данными «RXD», и данные «TXD» регулярно мигают после процессов процессора. Когда сообщение не является нормальным, мигающий статус будет мигать аномально, чтобы определить причину сбоя связи.

В-третьих, инструкции по отладке хост-компьютера

Этот модуль предоставляет стандартное программное обеспечение для отладки modbus для реализации функции отладки и настройки параметров модуля. Выполните следующие действия:

L Подключите компьютер и модуль с конвертером RS485

L подключите внешний источник питания 24 в к модулю и включите его. Чтобы избежать ненужных повреждений, проверьте, правильно ли подключены положительные и отрицательные клеммы источника питания перед включением.

L откройте файл, отредактированный по отладки, установите правильные параметры связи, откройте порт связи и введите функцию отладки или интерфейс настройки параметров.

L выберите подходящие настройки, варианты приобретения и управления

Примечание: Когда проводите клеммы модуля, рекомендуется сначала удалить клеммные ленты, затем снова подключить их. И проверьте в соответствии с схемой проводки и символом проводки на модуле, а затем включите снова после подтверждения ошибки.
