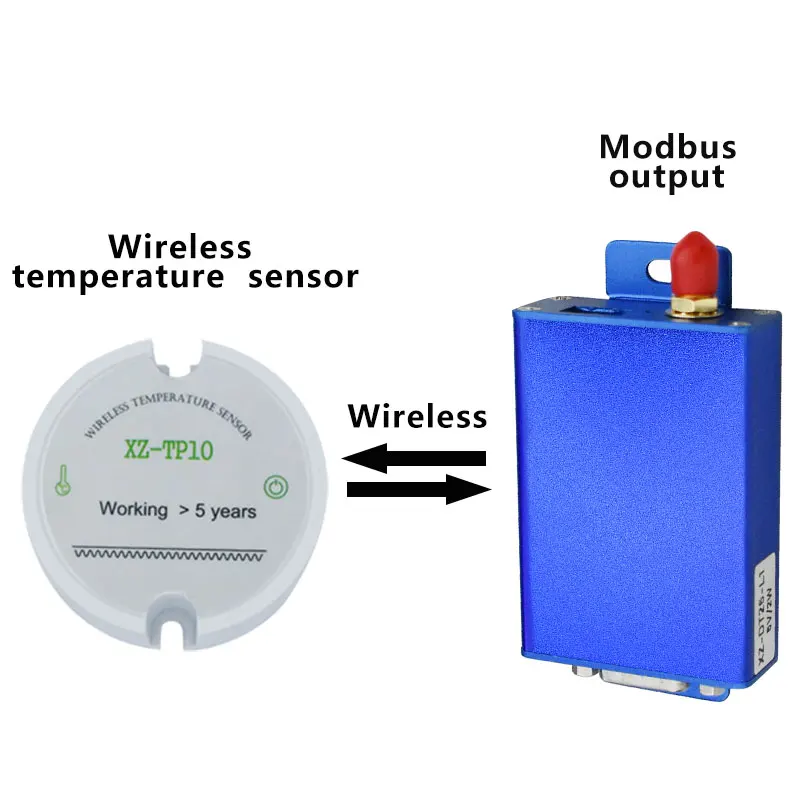

Приемник/регистратор Modbus RS485 для беспроводного датчика температуры и влажности с

Сохраните в закладки:

Цена:4 410,00RUB*

Количество:

Доставка в Эль-Монте, по России и СНГ


  • Приемник/регистратор Modbus RS485 для беспроводного датчика температуры и влажности с - Фото №1
  • Приемник/регистратор Modbus RS485 для беспроводного датчика температуры и влажности с - Фото №1
  • Приемник/регистратор Modbus RS485 для беспроводного датчика температуры и влажности с - Фото №1
  • Приемник/регистратор Modbus RS485 для беспроводного датчика температуры и влажности с - Фото №1
  • Приемник/регистратор Modbus RS485 для беспроводного датчика температуры и влажности с - Фото №1
  • Приемник/регистратор Modbus RS485 для беспроводного датчика температуры и влажности с - Фото №1
  • Приемник/регистратор Modbus RS485 для беспроводного датчика температуры и влажности с - Фото №1
  • История цены

    *История изменения цены! Указанная стоимость возможно, уже изменилось. Проверить текущую цену - >

    Месяц Минимальная цена Макс. стоимость Цена
    Sep-14-2025 5248.85 руб. 5510.21 руб. 5379 руб.
    Aug-14-2025 5204.60 руб. 5464.38 руб. 5334 руб.
    Jul-14-2025 4366.16 руб. 4584.42 руб. 4475 руб.
    Jun-14-2025 5116.23 руб. 5372.79 руб. 5244 руб.
    May-14-2025 4454.93 руб. 4677.3 руб. 4565.5 руб.
    Apr-14-2025 5027.38 руб. 5278.19 руб. 5152.5 руб.
    Mar-14-2025 4983.26 руб. 5232.77 руб. 5107.5 руб.
    Feb-14-2025 4939.33 руб. 5186.23 руб. 5062.5 руб.
    Jan-14-2025 4895.67 руб. 5140.53 руб. 5017.5 руб.

    Новые товары

    Характеристики

    Приемник/регистратор Modbus RS485 для беспроводного датчика температуры и влажности с

    Описание товара

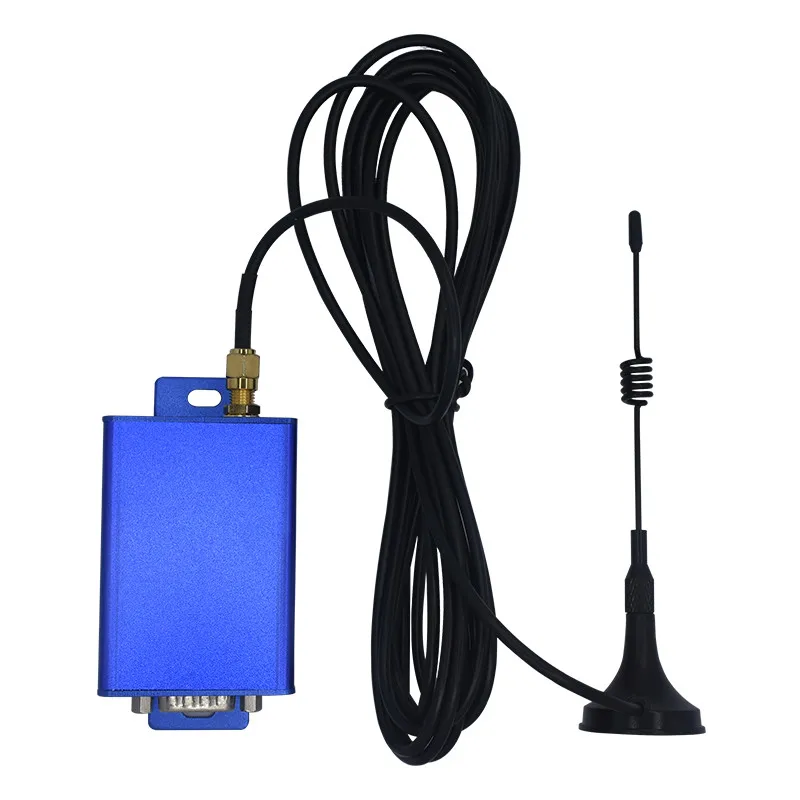

    Посылка включает в себя: 1 приемник modbus, 1 кабель rs485 и 1 маленькая присоска-антенна.

    1. Определение интерфейса XZ-SRM-MUS

    Штырь

    Определение

    Описание

    Уровень

    Подключение к терминалу

    Примечание

    1

    GND

    Земля для источника питания

    GND

    Земля для источника питания


    2

    VCC

    Напряжение постоянного тока

    5,0 V


    + 4,5 ~ 5,5 V

    3

    RxD/RS-232

    Ввод данных

    Уровень RS-232

    TxD/RS-232


    4

    TxD/RS-232

    Выход данных

    Уровень RS-232

    RxD/RS-232


    5

    GND

    Заземление для сигнала

    GND

    Заземление для сигнала


    6

    A/RS485

    Сигнал RS485 +

    Уровень RS-485

    A/RS485

    Настройка на заводе

    7

    B/RS485

    Сигнал RS485-

    Уровень RS-485

    B/RS485

    8

    NC

    Нет подключения




    9

    NC

    Нет подключения




    2. Размеры

    3. Протокол данных

    Этот протокол принимает протокол MODBUS, 9600bps, 8N1. Необходимо подождать, пока датчик сообщит данные около 5 минут до включения питания.

    3,1. Набор XZ-SRM-MUS address0x01-0xFF

    Средняя

    FN

    SETID

    CRC

    0xFF

    0x06

    0x01

    0x83

    0x90

    Средняя: 0xFF (фиксированная)

    FN: 0x06 (фиксированный)

    SETID: 0x01 (0x01 ~ 0xFF)

    Возврат:

    Средняя

    FN

    SETID

    CRC

    0x01

    0x06

    0x01

    0xE2

    0x60

    3,2 чтение XZ-SRM-MUS адреса

    Средняя

    FN

    RDID

    CRC

    0xFF

    0x07

    0x00

    0x43

    0xC0

    Возврат:

    Средняя

    FN

    RDID

    CRC

    0x01

    0x07

    0x01

    0xE3

    0xF0

    3,3Добавьте XZ-TP10 /XZ-TH10 адрес в XZ-SRM-MUS и подтвердите канал датчика.


    Средняя

    FN

    Лех

    SID1 CH1

    SID34567890 CH2

    Hellip

    CRC


    0x01

    0x08

    5N

    0x00000001 0x01

    0x34567890 0x02

    Hellip



    MID: 0x01 (XZ-SRM-I01M адрес)

    FN: 0x08 (фиксированный)

    LEH: длина = 5N 5 байт на канал, до 20 каналов, N = от 1 до 20, длина 0x05 ~ 0x64

    SID1: Идентификатор датчика = 00000001, CH1: канал датчика

    SID2: Идентификатор датчика = 34567890, CH2: Датчик channe2

    Возврат:

    Средняя

    FN


    CRC

    0x01

    0x08

    0x01

    0xE6

    0x00

    3,4 удалить адрес XZ-TP10/XZ-TH10 в XZ-SRM-MUS

    Средняя

    FN

    Лех

    SID1 CH1

    SID34567890 CH2

    Hellip

    CRC

    0x01

    0x09

    5N

    0x00000001 0x01

    0x34567890 0x02

    Hellip



    MID: 0x01 (адрес XZ-SRM-MUS) FN: 0x09 (фиксированный)

    LEH: длина = 5N 5 байт на канал, до 20 каналов, N = от 1 до 20, длина 0x01 ~ 0x14

    CH1: канал датчика

    CH2: Датчик channe2

    Возврат:

    Средняя

    FN

    Задняя часть

    CRC

    0x01

    0x08

    0x01

    0xE6

    0x90

    3,5Прочтите идентификатор датчика каждого канала XZ-SRM-MUS

    Средняя

    FN


    CRC

    0x01

    0x0A

    0x00

    0x26

    0xA0

    MID: 0x01 (XZ-SRM-MUS адрес)

    FN: 0x0A (фиксированный)

    CHS: 0x00 (фиксированный)

    Возврат:

    Средняя

    FN

    Лех

    SID1 CH1

    SID34567890 CH2

    CRC

    0x01

    0x0A

    5N

    0x00000001 0x01

    0x34567890 0x02





    3,6Прочитайте данные регистрации датчика, хранящиеся в XZ-SRM-MUS, и формируйте канал каждые 4 байта, и выводите значения регистрации датчика канала 1 в канал 20 в порядке, 2 байта в регистр:

    Средняя

    FN

    CHS

    SCH

    CRC

    0x01

    0x03

    0x00

    0x01

    0x00

    0x04

    0x15

    0xC9









    MID: 0x01 (XZ-SRM-MUS адрес)

    FN : 0x03 (фиксированный)

    CHS: 0x0001 считывание адреса запуска Регистра (0x0001 ~ 0x0050)

    RGT: 0x0050 полный регистр чтения (0x0001 ~ 0x0050)

    Возврат:

    Средняя

    FN

    Лех

    CH1

    CH2

    CH3

    CH4

    CRC

    0x01

    0x03

    8N

    0x0107 02FE 0168 FFA0




    MID: 0x01 (XZ-SRM-MUS адрес)

    FN: 0x03 (фиксированный)

    LEH: 0x50 полный регистр чтения (0x01 ~ 0x50)

    Зарегистрировать 1: Температура, 16-бит Подпись номер, высокий байт в передней части, низкий байт, чтение делит на 10-Температура.

    0x0107 = 26,3 ℃ 0xFF32 =-20,6 ℃

    Зарегистрировать 2: влажность, 16-бит Подпись номер, высокий байт в передней части, низкий байт, чтение делит на 10 влажности.

    0x02FE = 76.6%

    Зарегистрировать 3: Напряжение, 16-бит неподписанное номер, высокий байт в передней части, низкий байт, и чтение делит на 100 является Напряжение.

    0x0168 = 3,60 в

    Зарегистрировать 4: RSSI, 8-битный Подпись номер, высокий байт в передней части, низкий байт, а затем, отрицательное.

    0xFFA0 = -96dBm

    3,7 XZ-SRM-MUS настройки времени ожидания. Если данные датчика не получены в течение установленного времени, XZ-SRM-MUS удаляет данные регистра соответствующего канала датчика.

    Средняя

    FN

    Набор времени _ out

    CRC

    0x01

    0x0B

    0x30

    0x27

    0x24

    ID: 0x01

    FN: 0x0B (фиксированный)

    Набор: 0x30 (0x051 ~ 0xF0 мин) Установите время от 5 до 240 минут

    Возврат:

    Средняя

    FN

    Набор ТМ

    CRC

    0x01

    0x0B

    0x30

    0x27

    0x24

    3,8 считывание заданного времени XZ-SRM-MUS



    Средняя

    FN

    RDTM

    CRC

    0x01

    0x0C

    0x00

    0x50

    0x00

    Возврат:

    Средняя

    FN

    RDTM

    CRC

    0x01

    0x0C

    0x30

    0x25

    0x14

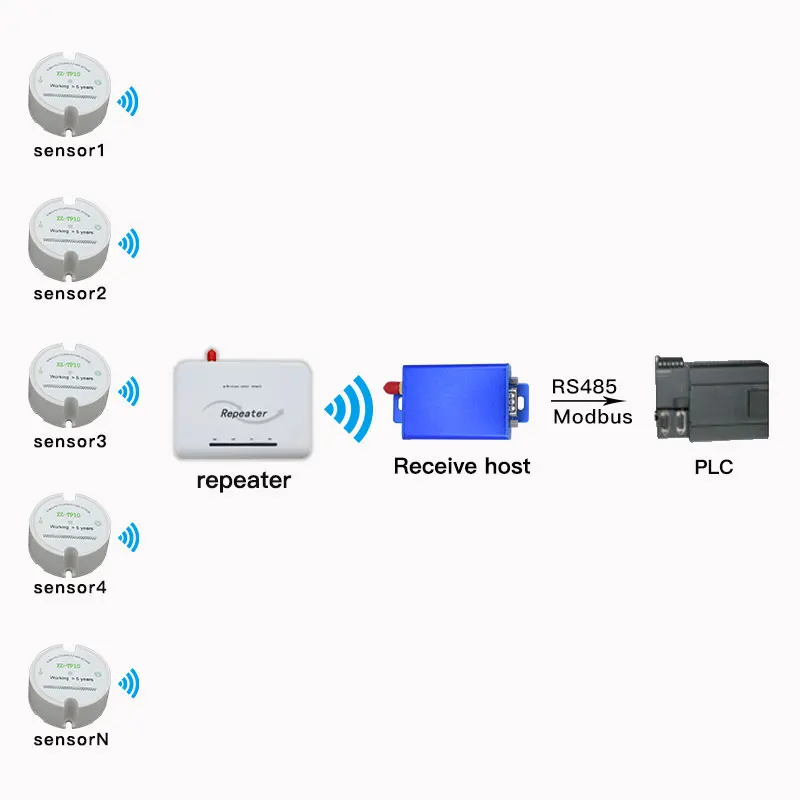

    4. Инструкции по подключению приемника:


    Датчик коллокации

    Информация о компании

    Shenzhen Thingsend Communication Technology Co.,Ltd

    Электронная почта: sales(at)thingsend(dot)com

    Веб-сайт: www.thingsend.com/en

    Контакт: Сара Юань

    Skype ID:+ 86 188 2073 9215 (skype Название: Беспроводные решения-sarah yuan)

    Мы являемся профессиональным производителем беспроводных датчиков, 2g 3g 4g lte GSM модем, Lora, беспроводные радиомодемы, OEM/ODM, беспроводные индивидуальные решения/системы/приложения.

    Добро пожаловать, чтобы связаться с Сарой для получения дополнительной информации о беспроводном решении.
