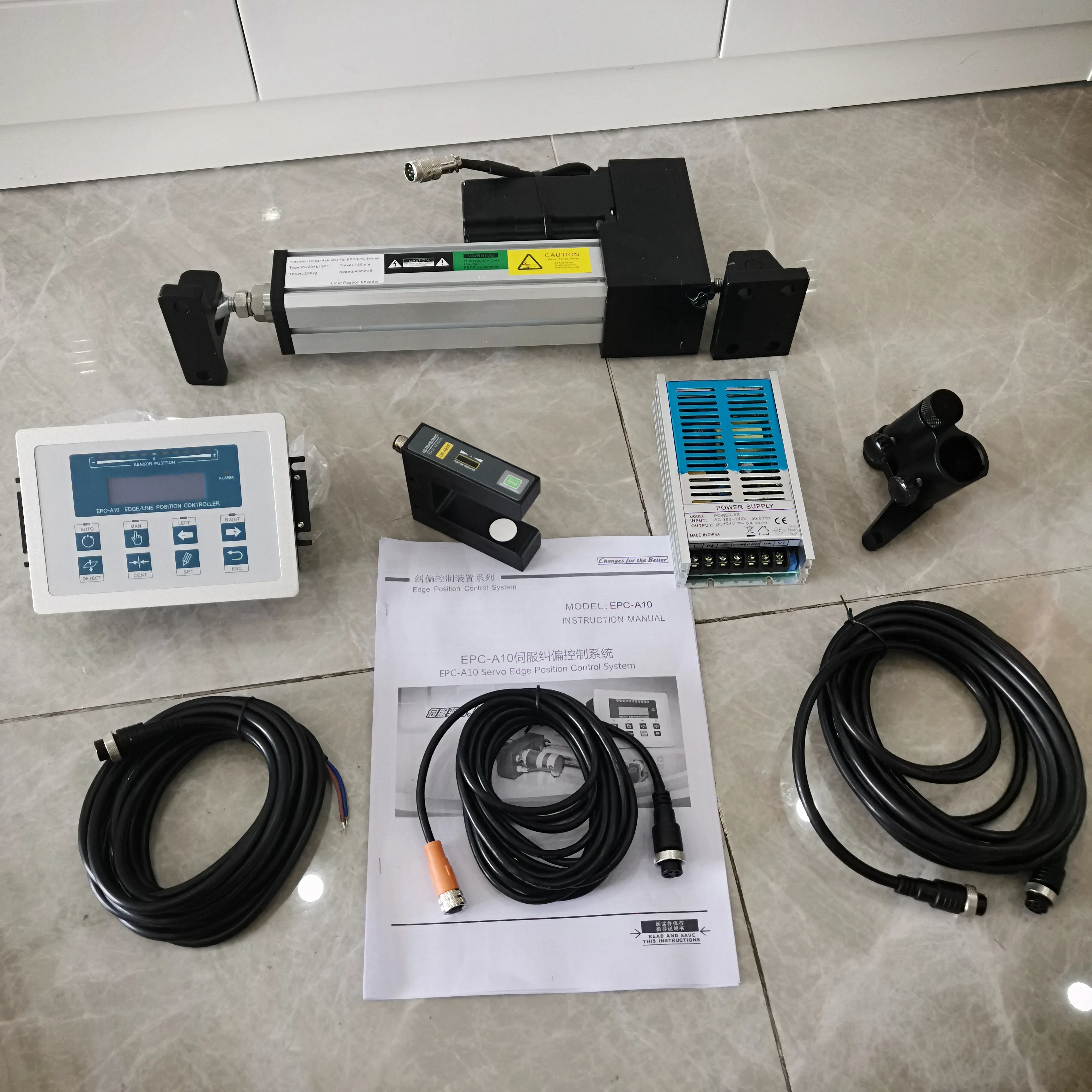

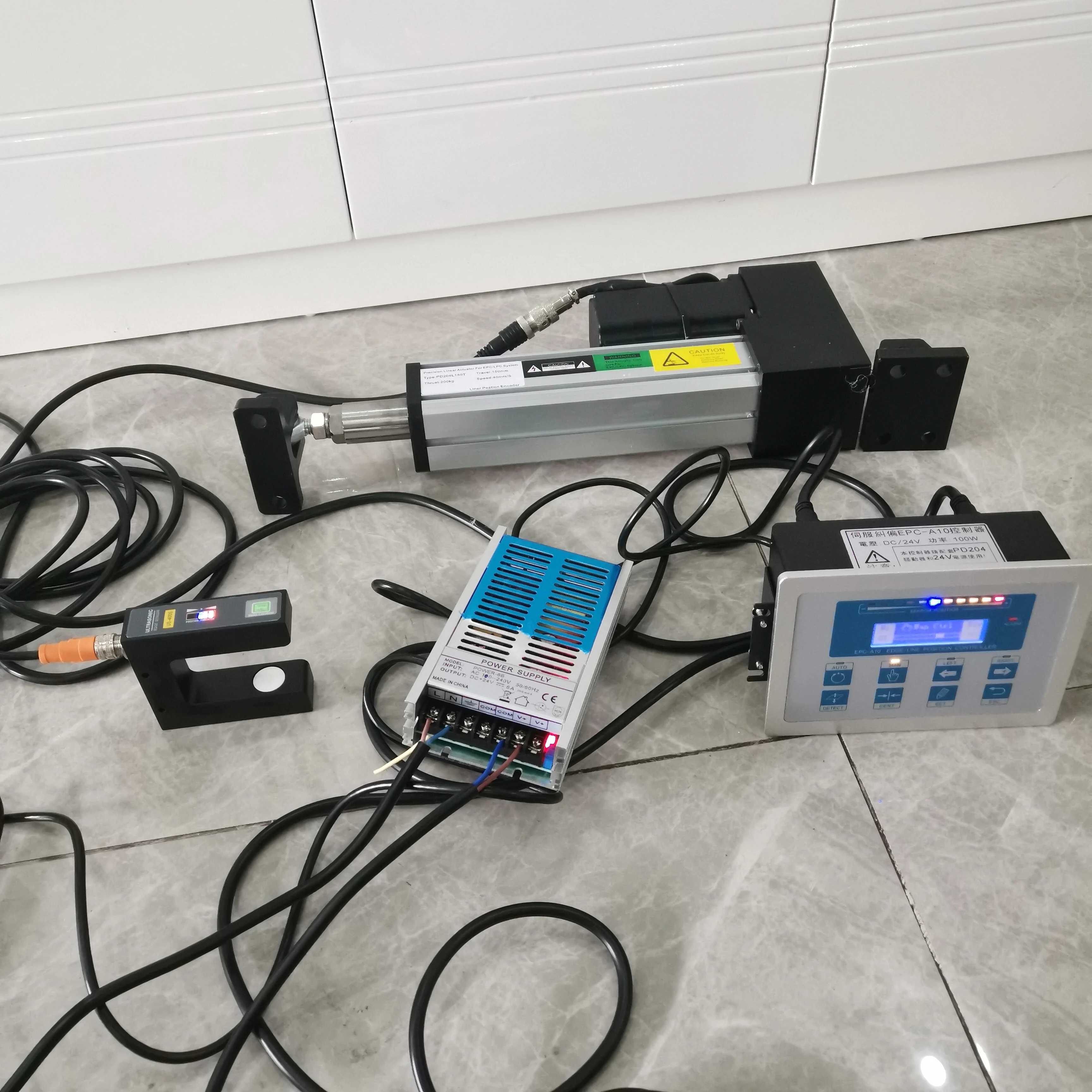

EPC-A10 края сервопривода линия позиции Управление Системы EPC веб-руководство Управление Системы Управление;

Руководство пользователя:

//drive.google.com/file/d/1gEhCgEajgnD9N7WVB32L74IZWFqTeNTD/view?usp=sharing

Описание:

Сервопривод веб-руководство контроллер EPC-A10 принимает высокой скоростью 32-бит Процессор привод переменного тока драйвера и не-овершот интеграл переменной PI Регулируемый алгоритм. Это исправление высокого отклонения и быстрая реакция. Кроме того, он поддерживает три режима работы: следующий за краями, следующий за линией и режим выравнивания центра

Особенности:

1. Поддержка трех режимов работы: edge-Follow, line-Follow и center-alignment. 2. Поддержка фотоэлектрического датчика, ультразвукового датчика и CCD датчика 3. Обнаружение параметров датчика интеллектуально, нет необходимости корректировать датчик при большинстве обстоятельств 4. Автоматическое Измерение хода, нет необходимости ограничивать выключатель механически. 5. Нет интегральной переменной PI алгоритм, высокая точность, быстрая реакция и меньше ошибок. 6. 0,5 мсек Супер-скорость реагирования 7. Аналоговый преобразователь сигнала 12 бит AD выборки, 700000 раз выборки в секунду 8. Принять цифровой фильтр FIR и фильтр разницы в возврате, более сильная способность анти-помех и более стабильный сигнал 9. Серводвигатель постоянного тока, чтобы нажать на шариковый винт 10. Мощность понижающая память всех параметров на какие-либо государства в системе 11. Храните 10 групп параметров из разных материалов, удобное и эффективное переключение материала 12. Упрощенный китайский/традиционный китайский/английский для меню 13. Гуманизированная работа, быстрая, простая и удобная 14. Поддержка Modbus и PLC/управление сетью человека-компьютера

Параметры:

Регулятор коррекции:

Номер модели: EPC-A10 Метод управления: Серводвигатель постоянного тока Мощность: DC 24V /5A Контрольный Вход: DC 0 ~ 5A Выход управления: 24 В, PWM Время отклика: 0,5 мс Температура окружающей среды: -10 ~ 60C, ниже RH90 % Вес: 1,2 кг

Сенсор:

Датчик цвета: US-400S Источник питания: DC-12V Выходная мощность: постоянный ток 0-5 В Диапазон детектива: 5 мм Точность детектива: 0,1 мм Методы детектора: ультразвуковое воздействие Частота: 100 кГц Материал корпуса: алюминиевый сплав

Исполнительный механизм:

Номер модели: PD-204L150T Максимальная тяга: 2000N Нагрузка на вождение: 200 кг Диапазон хода: 150 мм (+-75 мм) Максимальная скорость вождения: 40 мм/сек.

Применение:

Текстильное оборудование: волоконные твистеры, обрабатывающие машины, ткацкие машины Металлические рыболовные системы: экструдеры, проволочные носилки, прессы, сварщики, стальные проволочные втягиватели, резцы, производители труб, машины для намотки проволоки Системы станков: токарные станки, мельницы, стальные экструдеры, токарные станки с ЧПУ, специализированное оборудование Транспортное оборудование: лебедки, кормушки, конвейеры, ролики, моторы Бумажные системы: машины для производства пакетов, машины для производства коробок, разрезающие машины, книгообрабатывающие машины, резаки, копировальные бумажные машины

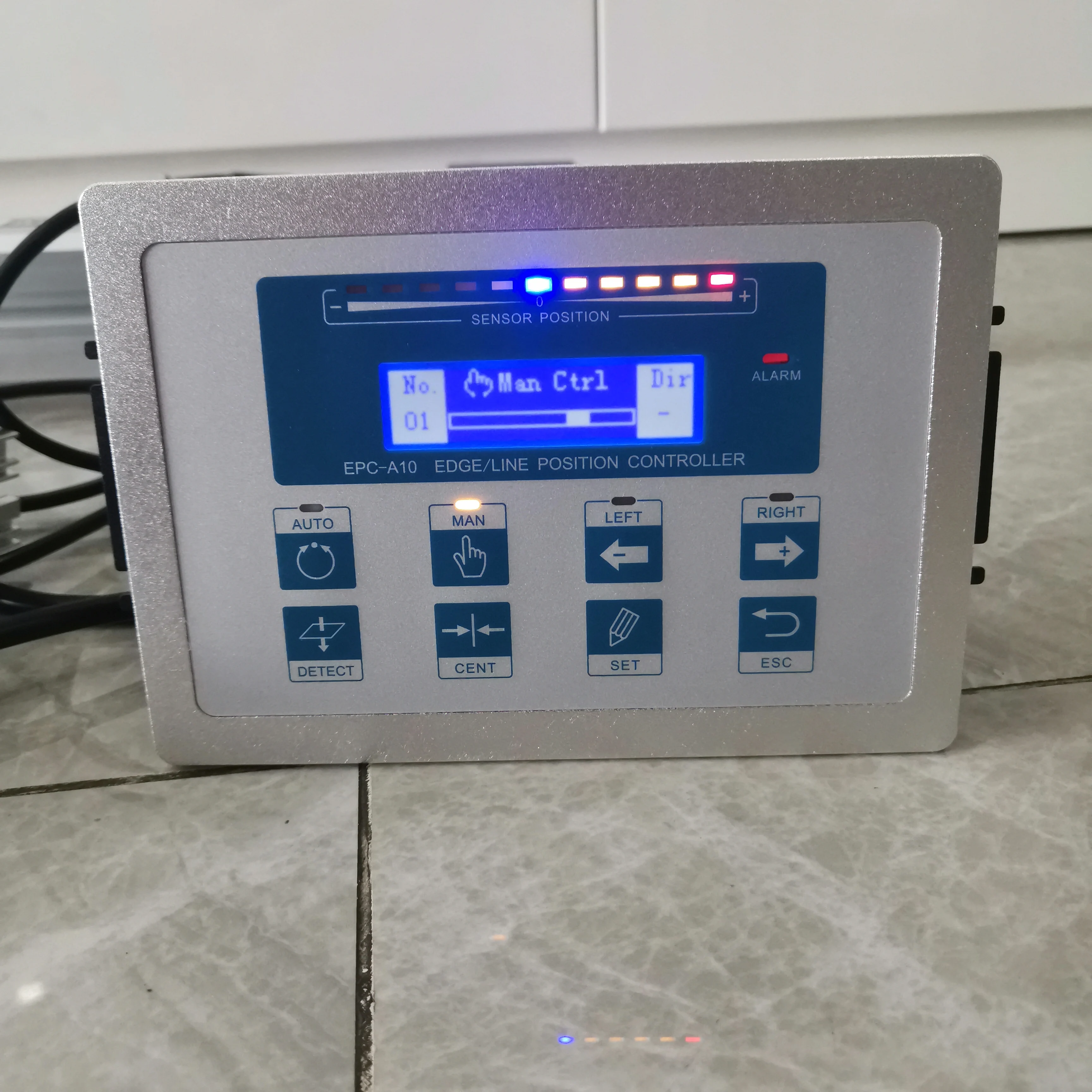

Регулятор коррекции:

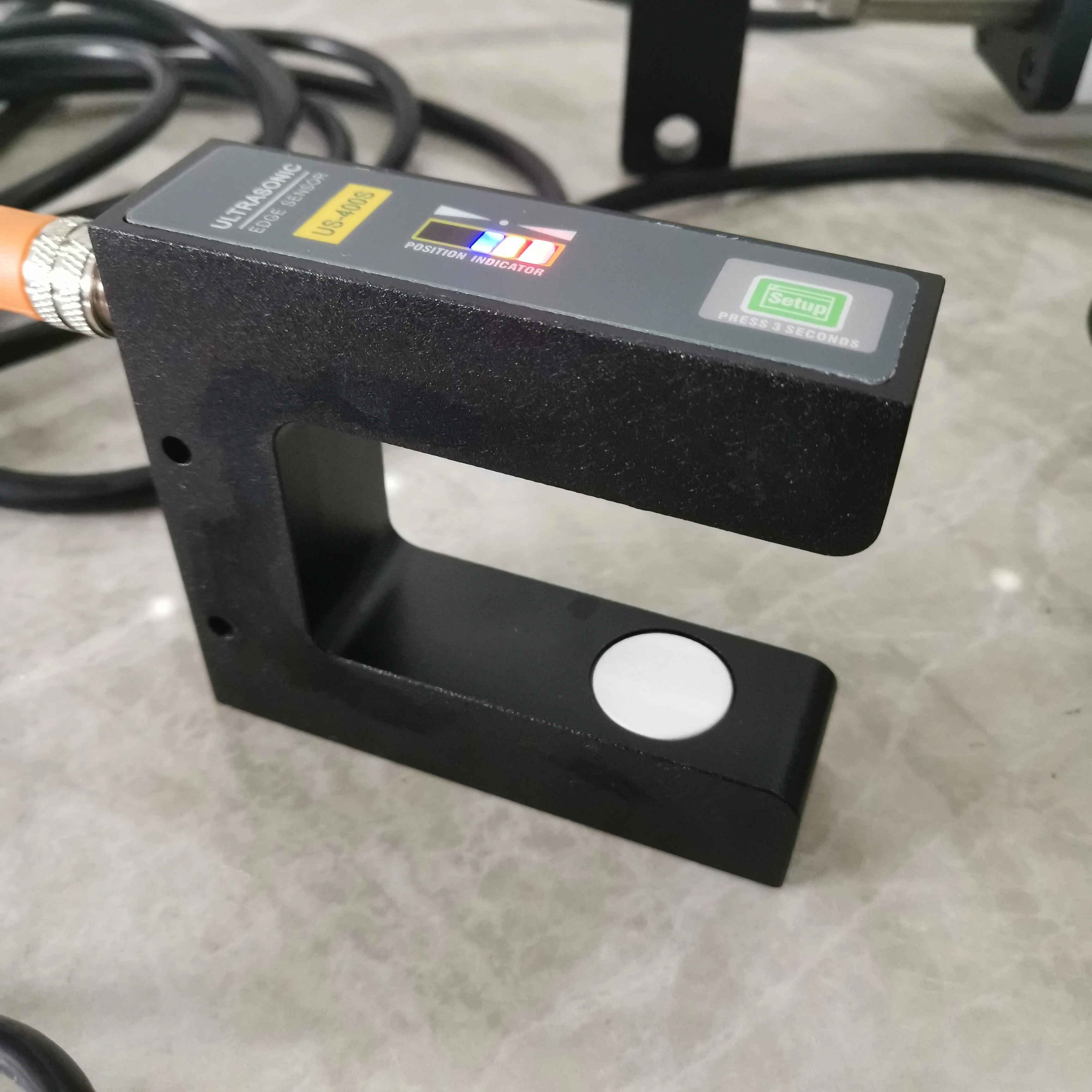

Сенсор:

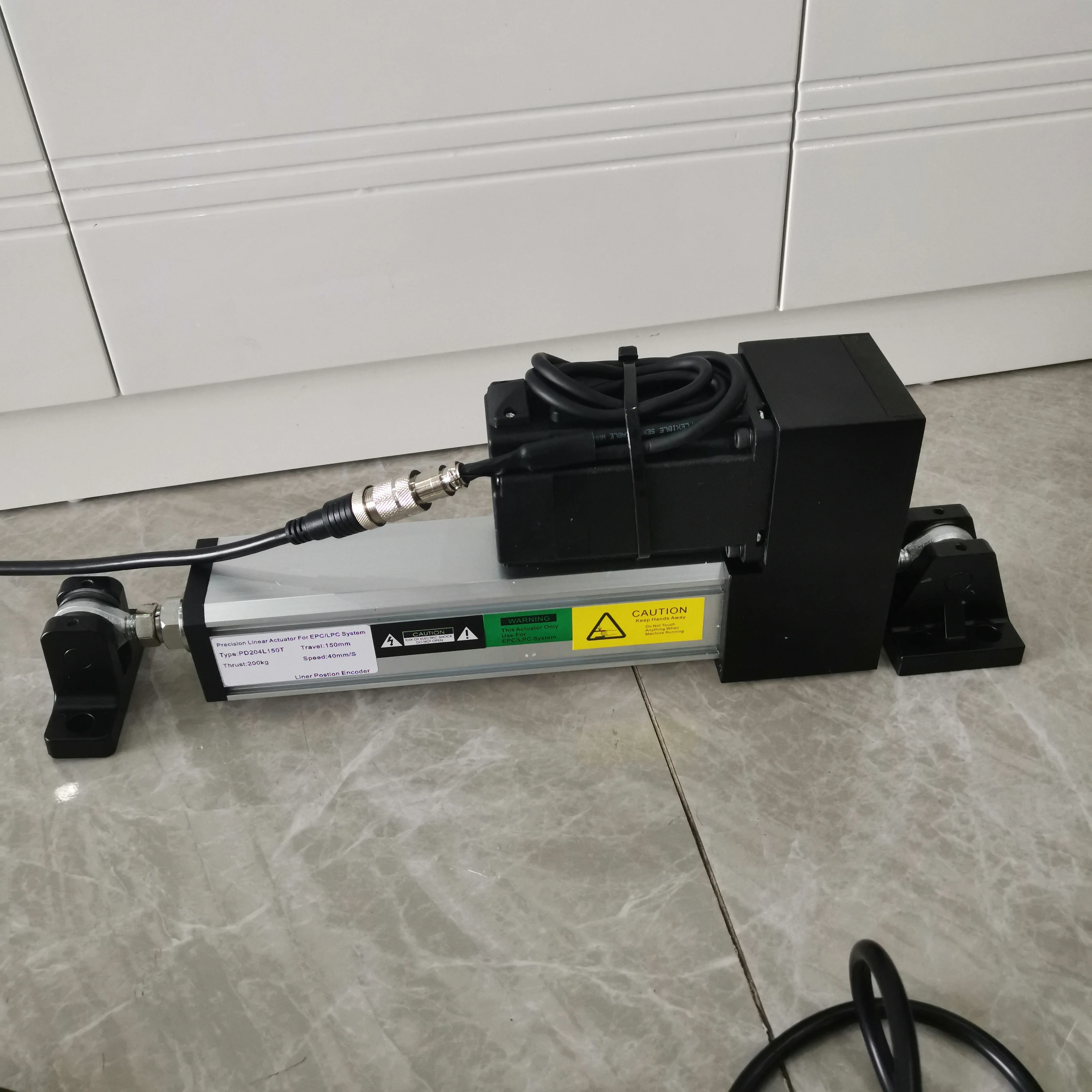

Исполнительный механизм:

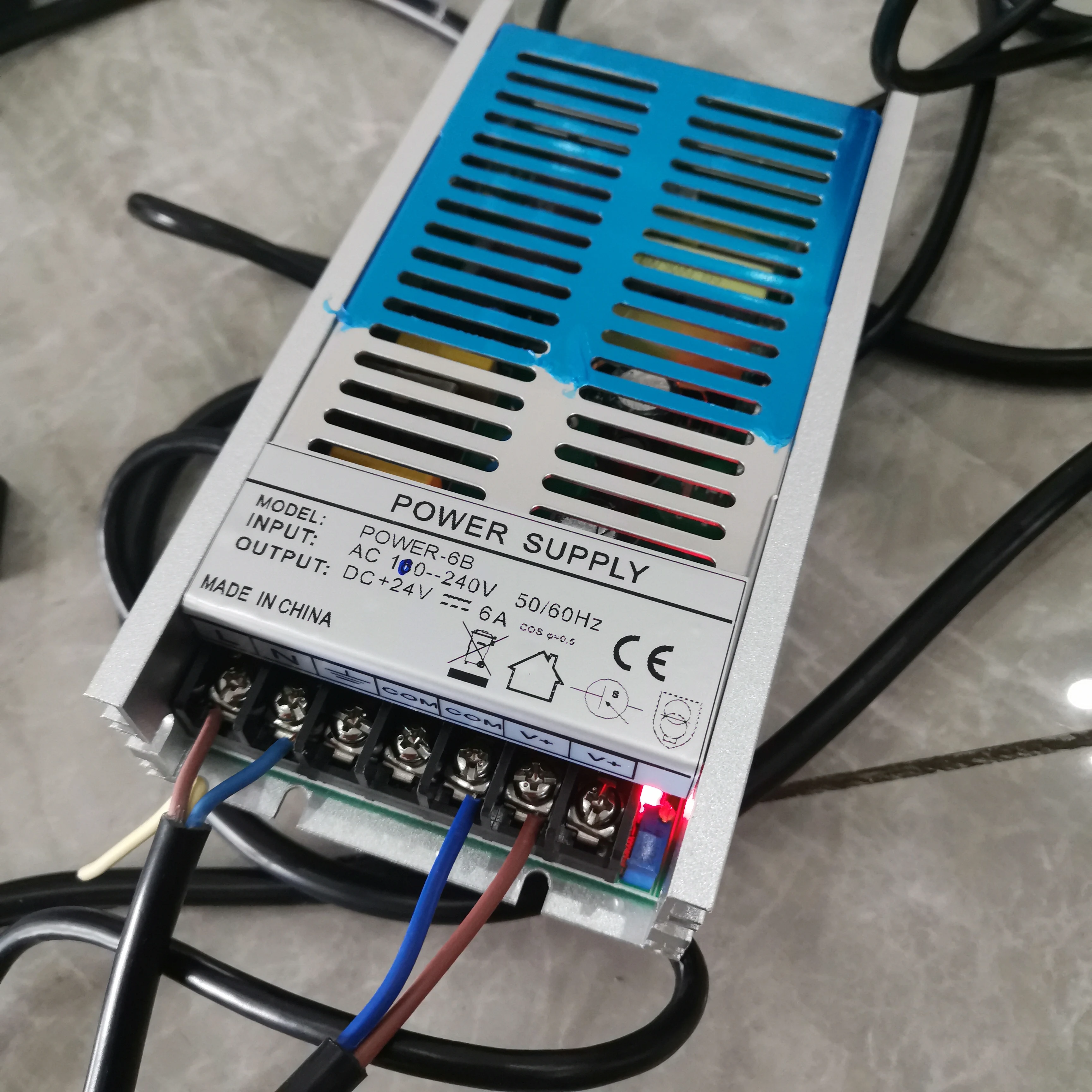

Источника питания:

Если вам нужна другая модель, Проверьте руководство, свяжитесь со мной
