Содержание продукта:

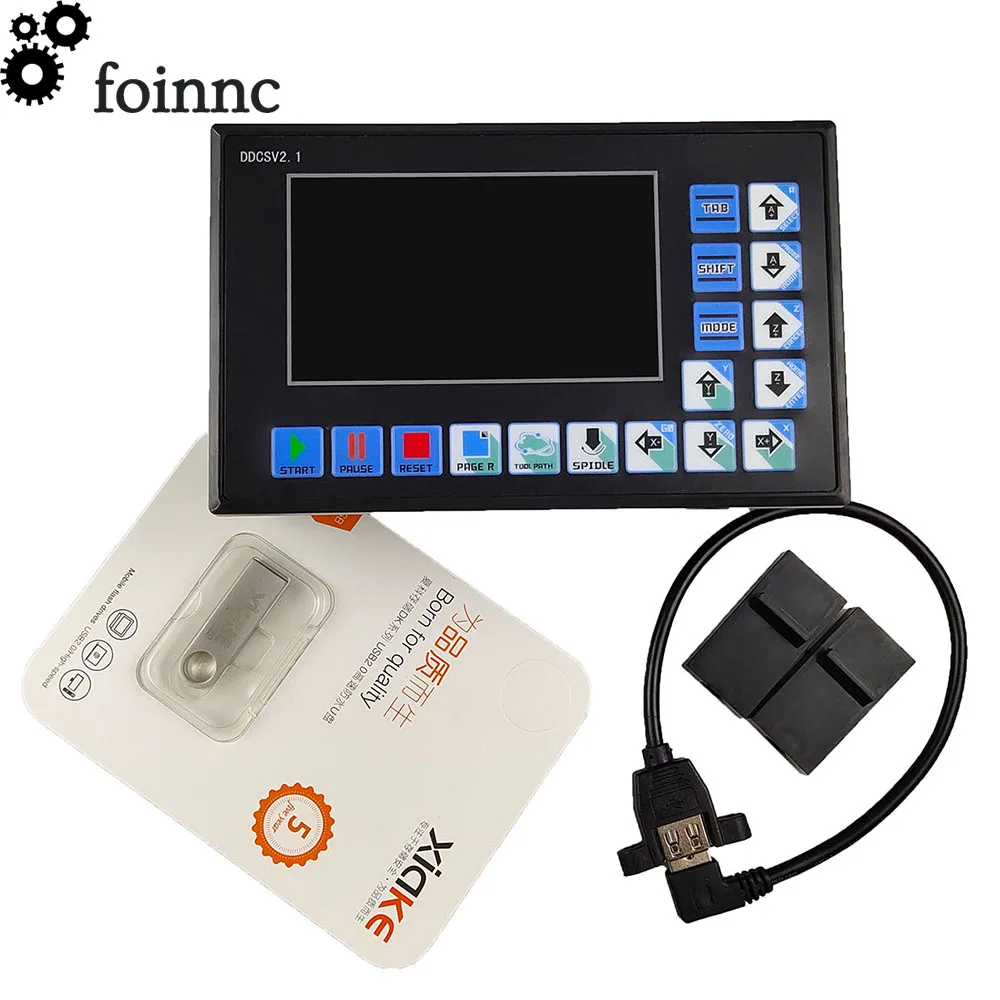

Контроллер * 1 Крепежный кронштейн * 2 U диск * 1 U-диск удлинитель * 1

Информация о продукте:

В DDCSV2.1-4 оси и 4 оси motion контроллер, которая была изучена И разработан более быстрым ЧПУ в течение четырех лет. Период управления каждой позиции составляет всего 4 Миллисекунды, с высокой точностью управления. Самый высокий одноосный выходной Пульс 500 кГц и Ширину импульса можно регулировать. Он поддерживает общий шаговый двигатель и серводвигатель. Система числового управления DDCSV2.1 использует систему проектирования ARM + FPGA. Рука может закончить часть интерфейса человека-компьютера и анализа кода и FPGA может Завершите часть основного алгоритма и управляйте импульсным генератором с разумной конструкцией, Надежное управление и простота в эксплуатации. Структура макета панели DDCSV2.1 рациональна. Обычная работа вне линии Могут быть завершены только 17 ключами, и он поддерживает FANUC с высокой универсальностью, чтобы быть Совместим с набором кодов G.

Параметры производительности продукции:

Обычный цифровой входной интерфейс 16-circuitoptocoupler муфта изоляции  Обычный цифровой входной интерфейс 3-circuit оптрон муфта изоляции  Выходной интерфейс 0-10 в порт управления шпинделя с аналоговым количеством (может быть Модифицировано как PWM выход);  Поддержка управления шаговым двигателем с 4 осями, наивысший контроль импульсного выхода Одна ось 500 кГц; Микросхема Главного управления ARM9; Микросхема с базовым алгоритмом FPGA;  4,3 дюймов TFT экран, разрешение экрана: 480*272; Вмещает 17 операционных ключей;  Основное контрольное оборудование является входом мощности 18-32 В, емкость тока составляет Не должно быть ниже 0,5a; Usb-флешка поддерживает флеш-диск для чтения кода G, а размер файла G не имеет Требования; MPG оснащен портом MPG и поддержкой цифрового дисплея MPG, а также поддержкой Общий MPG на рынке.  Поддерживает ключ панели с одноосным ручным управлением, ручным шагом и Contoperation; Поддерживайте работу, чтобы быстро определить положение бега; Многофункциональные системы координат (с автоматической функцией сохранения в чехол) Отключения питания);  Поддерживает функцию автоматического сохранения данных после отключения питания (нажмите Запуск для автоматического сохранения данных в операции, автоматическое сохранение данных

Внешний вид продукта структура и размер:

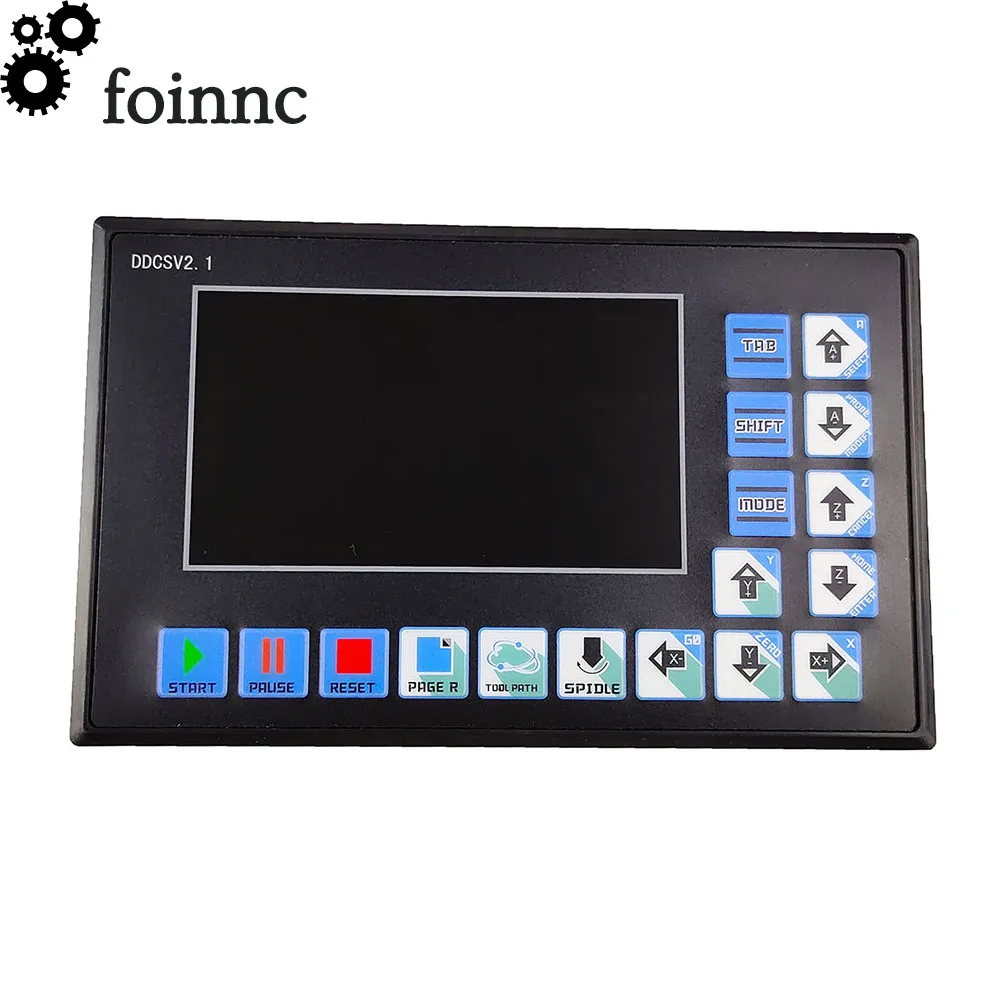

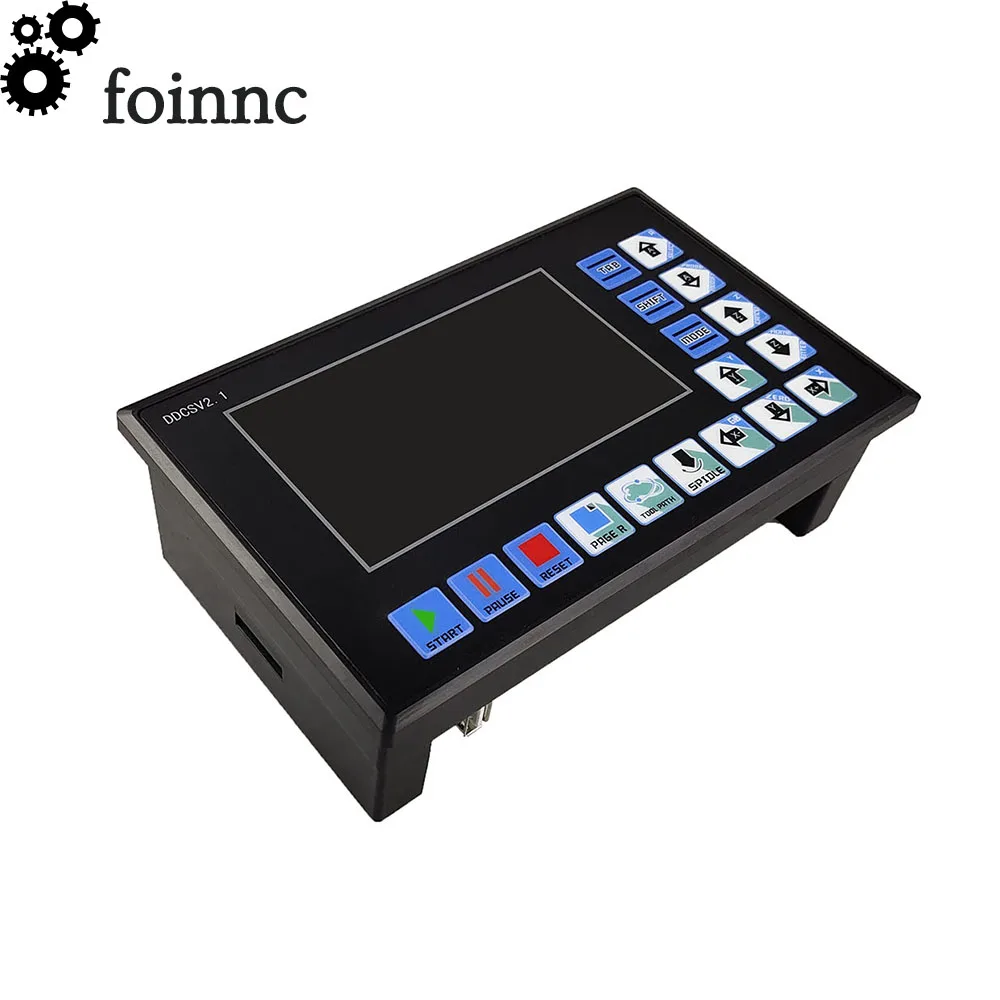

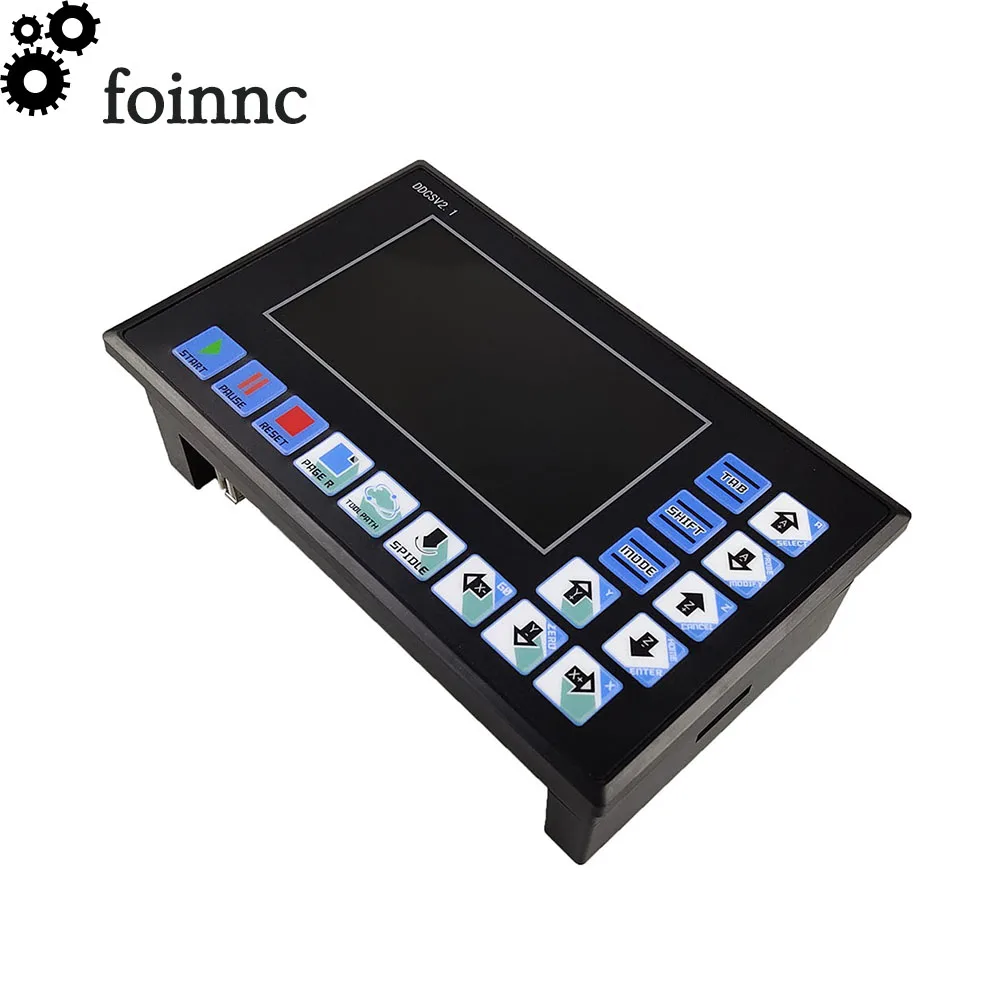

DDCSV2.1 имеет встроенную структуру корпуса, которая может пробить квадрат Отверстие на шкафу оборудования, а затем вставьте это оборудование в отверстие для сквора. Используйте два механизма блокировки изнутри, чтобы зафиксировать это оборудование на Шкаф для оборудования, с простой установкой. Размер рисунок габаритов изделия Внешний вид соответствует изображению 1-1 и изображению 1-2. Размер панели изделия 163 мм * 102 мм * 5 мм; Размер основного корпуса-156 мм * 93 мм * 45 мм; Размер квадратного отверстия, установленного на оборудовании шкафа 156 мм * 93 мм. На передней части изделия составляет 17 ключа пользователя и 1 4,3 '-и 480*272 ЛСД (жидкости с украшением в виде кристаллов Дисплей), и обратная сторона входной сигнал, управление шпинделя, шаговый/сервопривод управления, MPG и Другие четыре набора интерфейсов, а также интерфейс USB и интерфейс питания. Пожалуйста, обратите внимание на Справочное изображение

Объяснение существительных:

При использовании DDCSV2.1 пользователи получат некоторые английские аббревиатуры. Теперь все аббревиатуры перечислены пользователям для справки. FRO: FRO в основном относится к корректировке значения FRO для изменения текущей скорости подачи В ситуации, когда стоимость F была подтверждена до обработки курса или в Обработка. Фактическая ставка F # = установочная ставка F * FRO. SRO: SROrate в основном относится к настройке SROrate для изменения текущей скорости Шпиндель в ситуации, что S значение было подтверждено до обработки курса или В процессе обработки. Фактическая скорость шпинделей # = скорость настройки S * SRO. SRJ: SRJ, в ситуации, когда дефолтная стоимость ручной работы была Установите, невозможно установить значение снова, чтобы изменить скорость работы вручную, когда это Требуется для регулировки скорости работы вручную и скорости контакта. В данный момент, Значение SRJ может быть изменено для реализации цели изменения скорости работы вручную. В Фактическая скорость ручной работы FS # = настройка скорости ручной работы SRJ *. F: скорость подачи, единица измерения мм/мин. Например F = 2000, означает, что он может питаться 2000 мм в минуту; S: скорость шпинделя, блок рад/мин. Например S = 20000, указывает, что он может Поворот 20000 в минуту; X: код координат оси X. Y: код координат оси Y. Z: код координат оси Z. О: код координат оси Занят: Сервер занят, он не может провести обработку и части Функция открыты. Например, изменить FRO и значение SRO. REDAY: режим REDAY, любая операция может быть выполнена в это время, включая Обработка или изменение параметра или запуск второго режима Сброс: режим сброса, все операции запрещены делать в это время. «CONT»: непрерывная работа, Каждая ось может проводить операции CONT под этим Режим. «Шаг»: ручной пошаговый режим, Каждая ось может проводить ручную пошаговую работу под Этот режим MPG: MPGMode, Каждая ось может проводить работу MPG в этом режиме Авто: автоматический режим обработки, он покажет авто, когда входит в состояние Автоматическая машина для обработки.

Оборудование схема питания:

В общем, решение блока питания промышленного контроля оборудования продукции является Комплекс. Он имеет много различных уровней земли. Теперь внутренняя структура источника питания этого Продукт описан следующим образом: Структура источника питания этого продукта соответствует изображению 2-1. Мастер Мощность Входное напряжение и модуль MPG и шаговый модуль управления имеют одинаковую поверхность. Предельных значений ESTOP и другие модули ввода, а также выход управления скоростью вращения шпинделя/M3/M8/M10 и другие Выходные модули имеют одинаковую поверхность, в которой используется электрическая изоляция. В Лимит ESTOP и другие модули ввода соединены с таким же положительным. Внутренний в Оборудование обеспечивает 12V как общий + порт, без требования внешнего питания Источник света. Что касается порта скорости вращения шпинделя, выберите выходную поверхность для справки и вывода 0-10 в Регулируемое напряжение при регулировке скорости вращения шпинделя. Цифровой выходной порт M3/M8/M10 Откройте сливной сигнала. Если требуется Внешнее подключение реле, необходимо взять выход Заземление для справки, таким образом обеспечивая внешний источник питания для реле.

Оборудование схема питания:

В общем, решение блока питания промышленного контроля оборудования продукции является Комплекс. Он имеет много различных уровней земли. Теперь внутренняя структура источника питания этого Продукт описан следующим образом: Структура источника питания этого продукта соответствует изображению 2-1. Мастер Мощность Входное напряжение и модуль MPG и шаговый модуль управления имеют одинаковую поверхность. Предельных значений ESTOP и другие модули ввода, а также выход управления скоростью вращения шпинделя/M3/M8/M10 и другие Выходные модули имеют одинаковую поверхность, в которой используется электрическая изоляция. В Лимит ESTOP и другие модули ввода соединены с таким же положительным. Внутренний в Оборудование обеспечивает 12V как общий + порт, без требования внешнего питания Источник света. Что касается порта скорости вращения шпинделя, выберите выходную поверхность для справки и вывода 0-10 в Регулируемое напряжение при регулировке скорости вращения шпинделя. Цифровой выходной порт M3/M8/M10 Откройте сливной сигнала. Если требуется Внешнее подключение реле, необходимо взять выход Заземление для справки, таким образом обеспечивая внешний источник питания для реле.

Главная страница:

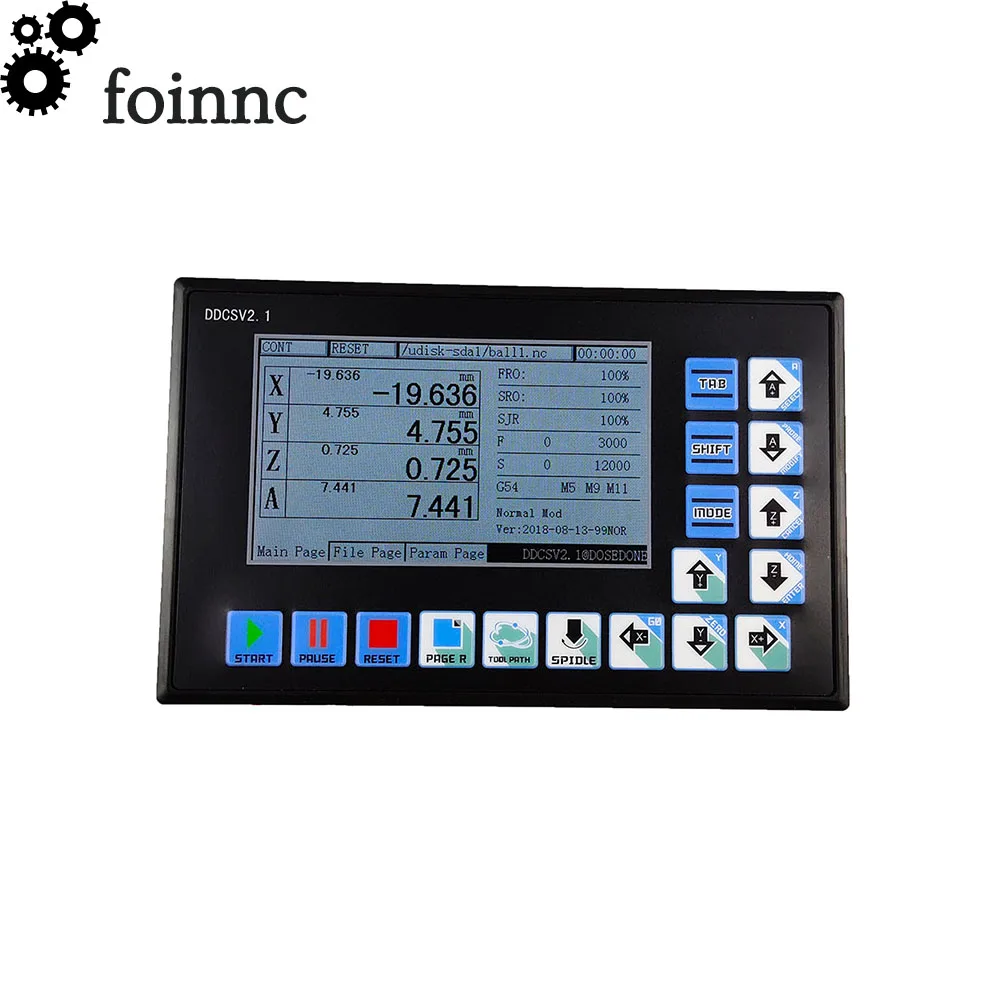

Интерфейс программного обеспечения полностью содержит 3 страницы, включая главную страницу, файловую страницу и На странице настройки. Теперь 3 страницы описаны следующим образом
