Photomultiплоскогубцы PMT специальная схема усиления логарифмический Диапазон тока

Photomultiплоскогубцы PMT специальная схема усиления логарифмический Диапазон тока

Характеристики цепи 1: ультра-широкий диапазон измерения микро-тока, па до мА, без сдвига

Особенности цепи 2: логарифмический модуль использует специальный метод, который может эффективно защитить колебание частоты мощности даже под 1nA, и форма выходного сигнала является стабильной;

Операционный усилитель тока смещения IV модуля является уровнем fA;

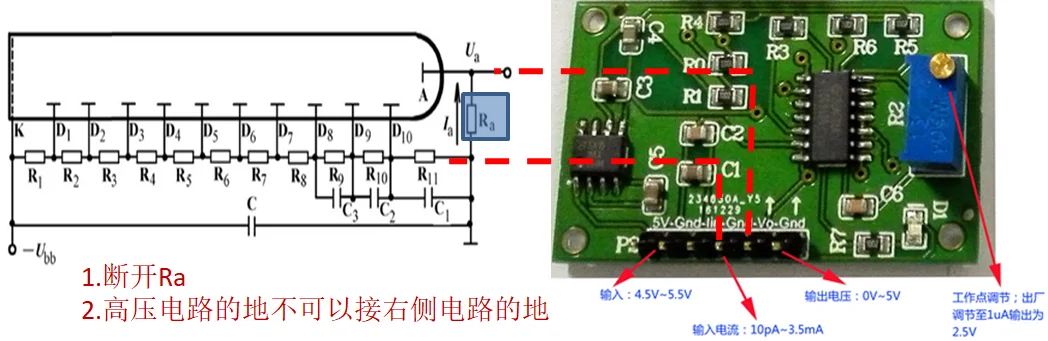

Метод проводки трубки PMT photomultipler показан на рисунке ниже:

С логарифмической модуль в качестве примера, фактическая схема выглядит следующим образом:

Примечание: места высокого давления и выборки не должны быть соединены вместе; Логарифмический Модуль и модуль IV соединены в противоположном направлении;

Напряжение питания: 4,5 v-10v (5V рекомендуется)

Связь между выходным напряжением V и входным током I: V = log(I/1uA)+ 2,5 v;
