Глава I информация о продукте

Один. Краткая информация

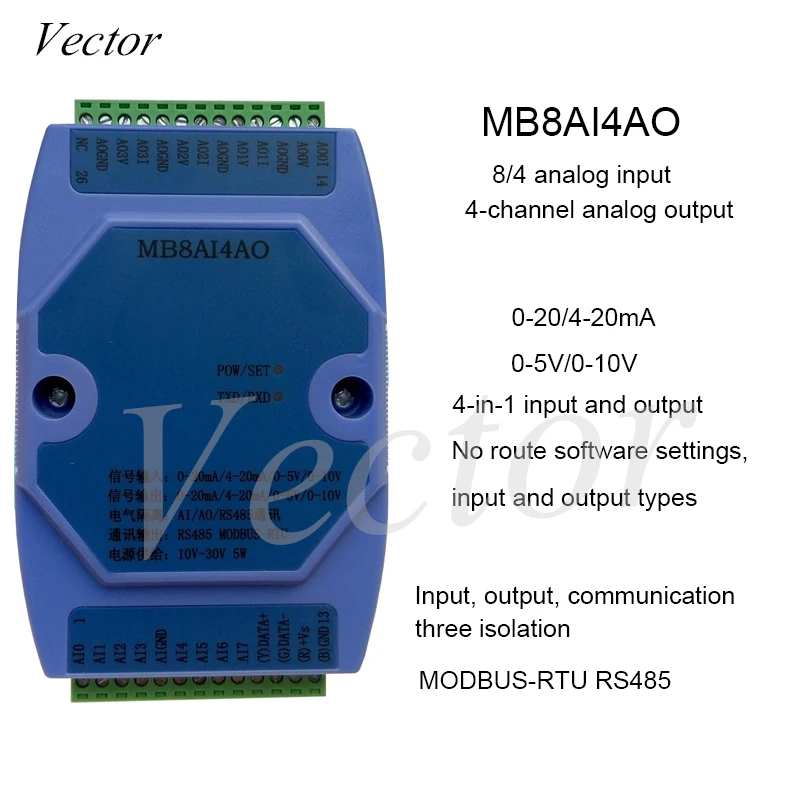

MB8AI4AO 8Дорожный аналоговый модуль сбора и 4 аналогового выхода, Collectible8road0-20mA, 4-20 мА, 0-5 В, 0-10 в четыре аналоговых входных сигнала and4road0-20mA, 4-20 мА, 0-5 В, 0-10 в четыре вида аналогового сигнала; 8AIAnalog данных сигнала, через isolationRS485Interface выход, через isolationRS485Interfaces можно контролировать выход 4aodata; Модуль adoptionModbus-RTUcommunication, прямая адаптация plc, DCSAnd все виды программного обеспечения конфигурации в Китае и т. Д.

Получение сигнала, выход сигнала, источник питания, rs485коммуникационные электрические сигналы изолированы друг от друга, эффективно подавляют все виды последовательного режима и помех общего режима, гарантируют точность данных, В то же время, он обеспечивает надежную работу модуля. 。

Две. Характеристика

1. Standardizedmodbus-rtuagreement 。

2. Тип входного сигнала каждого канала может быть установлен в соответствии с его собственными требованиями.。

3. Все типы входного и выходного сигнала разработаны с помощью линий, свободных от прыжков, могут быть настроены путем тестирования программного обеспечения, нет необходимости открывать оболочку для установки перемычек, очень удобно для пользователя。

4. Встроенная изоляция модульной аналоговой выходной мощности supplydcmodular, дополнительный аналоговый выходной источник питания не требуется.

5. AOАналоговый выход режим

Модульная функция режим

Функциональные характеристики

Режим настройки значений при загрузке питания

1. Аналоговый output【AOНачальное значение мощности on】установите для загрузки значения, загрузка по умолчанию0Значение 。

2. Когда модуль включен, аналоговый выходAOLoad【AOНачальное значение мощности

Режим отключения питания при загрузке

1. Источник питания модуля непрерывного мониторинга, при обнаружении неисправности модуля, запись сохранения токаAOВыходной канал значение 。

2. Когда модуль включен снова, аналоговый выходAOЗагрузите значение до последнего отключения питания.

Изолятор режим

(Режим работы защитной сетки)

1.Аналоговый выходAO0Выходной размер определения значения theAI0Value.

2.AO0Выходное значение followingAI0The значение варьируется., изменить выход без компьютерного управления.

3.Несколько других каналов и так далее

6. Безопасность: Получение сигнала, выход сигнала, источник питания, rs485коммуникационные электрические сигналы изолированы друг от друга.

7. Защита связи: rs485перенапряжение и перегрузки по току двойная защита для интерфейса вывода сигнала связи.

8. Тип входного сигнала, Тип выходного сигнала, формат связи может быть установлен по.

9. Защита полярности и защита от перегрузки по току источника питания.

Три. Техническими показателями

Проект

Параметр

AI

Входной сигнал

1. Входной канал: 8/4 канала изоляции аналогового сбора

2. Тип входного сигнала: 0 ~ 20 мА, 4 ~ 20 мА, 0 ~ 5 В, 0 ~ 10VFour аналоговые сигналы

3. Частота дискретизации: 8/4 канала per5mscolect один раз

4. Разрешение питания: 12 бит

5.Точность: напряжения0.2%Электрический ток0.3%

6.Защита изоляционного напряжения: 1500 В

AO

Выходной сигнал

1. Выходной канал: 4 канала отдельные аналоговым выходом

2. Тип выходного сигнала:0 ~ 20 мА, 4 ~ 20 мА, 0 ~ 5 В, 0 ~ 10VFour аналоговые сигналы

3. Частота дискретизации: обновление 4passageway5mS один раз

4. Разрешение питания: 12 бит

5.Точность: напряжения0.2%Электрический ток0.3%

6.Защита изоляционного напряжения: 1500 В

RS485

Связь Выход

1. Связь протокол: MODBUS-RTU

2. Тип интерфейса: quarantineRS485communication, перенапряжение и перегрузки по току двойная защита для интерфейса выхода

3. Скорость передачи данных: 1200bps, 2400bps, 4800bps, 9600bps, 19200bps

4. Калибровка бит: без проверки, даже проверка, нечетная проверка

5. Настройки: адрес модуля, скорость передачи данных, контрольные биты могут быть установлены по

6.Защита изоляционного напряжения: 1500 В

Размер модуля

A.Индивидуальный Размер модуля: 104 мм * 72 мм * 26 мм

B.Размер направляющей коробки с клеммой: 124 мм * 72 мм * 45 мм

Режим установки

Стандарт dindin-рейка (35 мм направляющая или высокие и низкие направляющие)

Рабочая среда

Температура:-10 ~ + 55 ℃ Влажность: 35 ~ 85% (без росы)

Рабочее Электропитание

1. Напряжение источника питания: 10 В ~ 30 в широкий диапазон питания.

2.Защита от полярности и защита от перегрузки по току с источником питания.

3. Потребляемая мощность источника питания: меньше than3W

Четыре. Внешний вид изделия

Пять. Описание индикатора модуля и функции переключения

1. POW/комплект;Модуль индикация рабочего состояния

A.Зеленый светильник: модули находятся в эксплуатации. B. Красный светильник: модули с параметрами конфигурации были написаны, должны быть повторно заряжены.

2. TXD/RXD:Связь индикация состояния

A.Зеленый свет светит: коммуникация получает данные B. Красный свет светит: модуль отправляет данные

C.Всегда горит зеленый свет.: данные + andDATA-uplaw communicationrs485проводка отменена или проводка сломана.

3. Модуль правый переключатель сброса

A. Когда параметры связи (адрес модуля, скорость передачи данных, калибровочный бит) не знают или неправильно задают параметры связи, не могут связаться с модулями, решение заключается в том, чтобы сбросить параметры связи; мы удерживаем переключатель сброса с зажимом и не позволяем ему Go. 5 модулей в секундах [POW/SET] Красный светильник, открытый переключатель сброса, в этот момент параметры связи были сброшены. Просто перезагрузите модуль после выключения питания, в это время параметры связи модуля были Сброс. 。

B. Параметры связи после сброса: Адрес: 1, скорость передачи данных: 9600bps, калибровочный бит: ничего.

Шесть. Типичное применение Монтажная схема

Семь. Определение клеммы

POS терминал

Название

Объяснить

POS терминал

Название

Объяснить

1

AI0

Аналоговый input0Channel фронтальный

14

A00I

Аналоговый channel0Current выход

2

AI1

Аналоговый input1Channel фронтальный

15

A00V

Аналоговый channel0Voltage Выход

3

AI2

Аналоговый input2Channel фронтальный

16

Aognd

Аналоговый channel0Output отрицательным концом

4

AI3

Аналоговый input3Channel фронтальный

17

A01I

Аналоговый channel1Current выход

5

Aignd

Аналоговый вход отрицательный конец

18

A01V

Аналоговый channel1Voltage выход

6

AI4

Аналоговый input4Channel фронтальный

19

Aognd

Аналоговый channel1Output отрицательным концом

7

AI5

Аналоговый input5Channel фронтальный

20

A02I

Аналоговый channel2Current выход

8

AI6

Аналоговый input6Channel фронтальный

21

A02V

Аналоговый channel2Voltage выход

9

AI7

Аналоговый input7Channel фронтальный

22

Aognd

Аналоговый channel2Output отрицательным концом

10

DATA +

RS485Связь +

23

A03I

Аналоговый channel3Current выход

11

Данных

RS485Связь-

24

A03V

Аналоговый channel3Voltage выход

12

+ Vs

Вход питания +

25

Aognd

Аналоговый channel3Output отрицательным концом

13

GND

Мощность ввода-

26

NC

Пустые

Восемь. Принцип блок-схема
