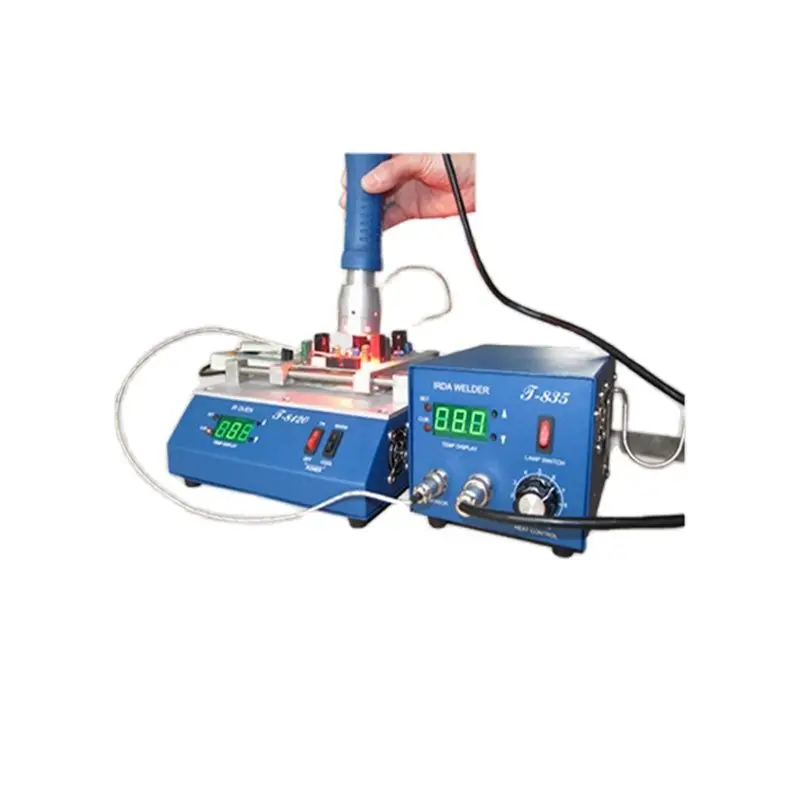

T-8120 + T-835 сварочный аппарат BGA IRDA инфракрасный обогрев паяльная станция комбо

T-8120 + T-835 сварочный аппарат BGA IRDA инфракрасный обогрев паяльная станция комбо

Для всех наших уважаемых клиентов:

1. Мы обещаем, что все наши продукты напрямую от оригинальных производителей;

2. Мы никогда не продаем товары в нашем магазине;

3. Мы предоставляем 1 год гарантии на все наши продукты.

CE T835 сварочный аппарат BGA IRDA инфракрасная нагревательная паяльная станция

1. Характеристики продукции:

1. Машина выбирает высокоэффективный инфракрасный компонент, чтобы дать тепло, которое независимое исследование, использует передовую PID интеллектуальную контролирующую тепловую технологию нагрева, точно контролирует тепло.

2. Может достичь нагрева платы PCB и компонента, который содержит свинец или нет, особенно подходит для BGASMD.

3. Используйте инфракрасное тепло, легко резать, пропорции тепла, не имеют потока sirocco. Не перемещайте небольшой компонент на печатную плату, гарантируя качество сварки.

4. Эта машина имеет 600 Вт системы отопления, широко 120x120 мм. Может использоваться с ручной инфракрасной сварочной T-835.

5. Легко управлять, может управлять им через легкую тренировку.

Основные параметры T-8120:

Размер рабочего пола

200х240мм

Номинальное напряжение и частота

AC220-230v/AC110V 60/50 Гц

Полная мощность машины

800 Вт

Мощность Шасси предварительного нагрева

600 Вт

Размер шасси предварительного нагрева

120х120мм

Подогрев шасси регулировка температуры

0-450

3. Основной компонент:

Подогрев печи основной корпус

1.

Датчик температуры

1.

Плата поддержки цепи

1.

Линия электропередачи

1.

Руководство пользователя (компактный диск)

1.

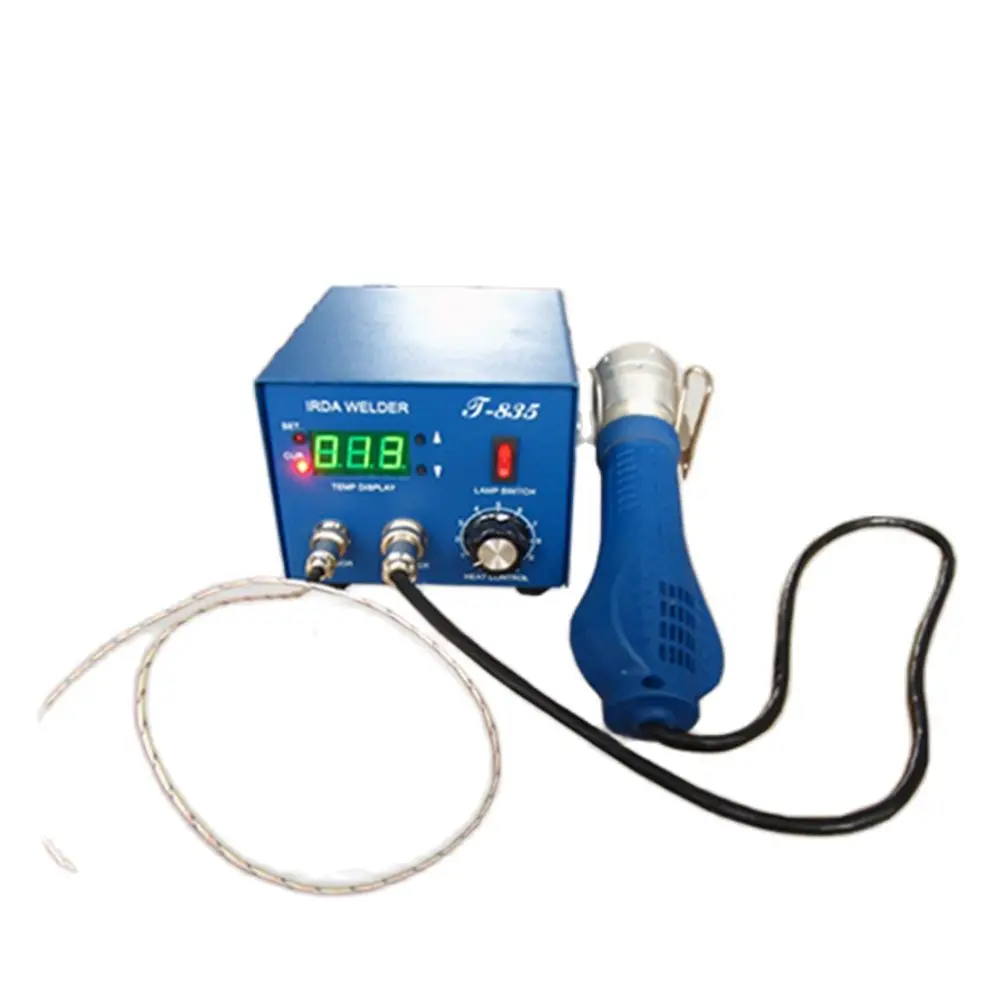

Технические параметры T-835:

Номинальное напряжение и частота

AC220v/AC110v/50-60 Гц

Полная мощность машины

300 Вт

Инфра-красная мощность лампы

100 Вт

Инфракрасный нагревательный размер лампы

Φ35mm

Регулируемая температура инфракрасной лампы

0-350

5. Основные части:

Название

Модель

Количество

Сварочный стол

T-835

1.

Инфракрасная лампа

1.

Датчик температуры

K-degree

1.

Инфра-красный держатель лампы

1.

Кабель питания

0.75x1.8m

1.

Руководство пользователя (компактный диск)

1.

6. Метод работы:

6,1. Запуск и проверка перед запуском:

. Проверьте, были ли кабели инфракрасной лампы, Температурный датчик и источник питания подключены хорошо или нет перед запуском.

. Включите выключатель питания. Затем позвольте машине работать до завершения самопроверки. (Температура отображается после самостоятельной проверки-это температура вашей комнаты.)

. Переключатели на передней панели используются для управления процессом работы инфракрасной лампы. Нажмите на переднюю панель «Кнопка вверх», «Кнопка вниз» для регулировки температуры инфракрасной лампы от 0 до 350. Нажмите кнопку «ON», чтобы включить инфракрасную лампу; Нажмите кнопку «OFF», чтобы остановить работу.

6,2. Герметизация/ремонт операции:

6.2.1 плата PCB отложена:

Хорошо выберет печатную плату, выберите соответствующую рабочую позицию.

6.2.2 перед отключением/ремонтом и подготовительной работой:

. Согласно размеру чипа и технологическим требованиям сварки, выбирает подходящую инфракрасную лампу, температуру нагрева (0-350 регулируется). Когда уплотнение меньше, чем чип 15x15 мм, может регулировать температуру инфракрасной лампы до 160-240 об. Когда уплотнение/ремонт меньше, чем чип 20x20 мм, может регулировать инфра-красную температуру лампы до 220-240 о; Открывается в большой путь, когда чип 30x30 мм, Согласно ремеслу и пользовательскому опыту, может регулировать инфракрасную лампу 240-260; О.

Используйте инфракрасные тепловые лампы без шагов, вы можете свободно регулировать размер в соответствии с температурой чипа. Когда регулятор регулировки инфракрасных тепловых ламп регулирует самую большую, самую мощную линию инфракрасного светильник, нагревая более быстрый чип, в процессе сварки особое внимание к контролю температуры, для предотвращения смещения температуры чипы не приводят к нагреву в течение длительного времени, нагревание слишком высоко, сжигаемые чипы.

. Регулирование инфракрасного датчика температуры, поместите его в чипы или в сторону подходящего места рядом. Чип внутри и вокруг головки senor окрашенные флюс (сварка или СВАРКА-масло), это позволит senor измерить температуру более точно, помогая роль потока припоя, BGA pad будет более нетронутым, может эффективно предотвратить прокладки от палочки и олова от волос, и другие проблемы.

6,3. Работа пайки/распайки:

6.3.1. Закрепите печатную плату: Поместите печатную плату в подходящее место.

6.3.2. Подготовка и регулировка Перед пайки/распайки:

Регулировка температуры входного сигнала инфракрасной лампы от 0 до 350 в соответствии с размером чипа и требованиями технологии сварки. Установите температуру между 160-240 для распайки чипов, размер которых меньше 15x15 мм; Между 220-240 для распайки чипов до 20x20 мм; отрегулируйте температуру между 240-260 для распайки чипов более 30x30 мм.

Эта машина использует бесступенчатые методы регулирования температуры. Когда вы регулируете инфра-красную лампу до максимальной мощности, инфракрасная лампа выпускает самые сильные лучи, чтобы сделать повышение температуры чипа быстрым. В процессе сварки, пожалуйста, обратите внимание на датчик контроля температуры, чтобы избежать сжигания чипов из-за высокой температуры.

Поместите датчик температуры в подходящее место рядом с чипом. Поток распространения на головке датчика для точной температуры; Поток распространения вокруг чипа, чтобы гарантировать лучшую сварку.

6.3.3 Процесс распайки/пайки:

6.3.3.1. Процесс распайки:

. Фиксированная плата PCB.

. Поместите Температурный датчик, поток распространения, установите инфра-красную лампу рабочей температуры, затем начните инфра-красную лампу.

. Отрегулируйте место инфракрасной лампы, чтобы сделать гранулы на чипе.

. Отрегулируйте высоту лампы, чтобы сохранить высоту между 20-30 мм. Когда температура поднимается до заданной температуры или плавления оловянной сковороды, используйте вакуумное всасывание или Пинцет Для Удаления чипа, затем отключите инфракрасную лампу.

. Выключите питание после того, как машина полностью остынет.

6.3.3.2. Отпаяйте все виды игл-розеток, таких как ЦП, зазор, пользователям нужно купить инфра-пренагреватель коробки.

Общая эксплуатация: сначала закройте печатную плату, которая не нуждается в ремонте, или во избежание высокой температуры с помощью алюминиевой фольги, хорошо закрепите печатную плату. Затем установите температуру предварительного нагрева между 160-180, поместите датчик температуры рядом с компонентом, который вы отпаяете или сварите. В-третьих, начните подогревать шасси в течение 3-5 минут или даже больше времени, чтобы сделать компонент равномерно нагреваться. В некоторых специальных условиях, пожалуйста, используйте инфракрасную лампу как вспомогательное оборудование для быстрого нагрева.

Для бессвинцового устройства температура может быть увеличена 20-30.

Для двухслойной платы, пожалуйста, примите более низкую претепловую температуру для подогрева печатной платы, дополненную инфракрасным нагревом сверху.

6.3.3.3. Процесс сварки:

Процесс сварки почти такой же, как Процесс распайки, но пользователи должны обратить внимание на очистку оловянной кастрюли или подушек и посадки мячей, поставить чип на нужное место перед нагревом.

6,4. Внимание в процессе распайки/сварки

. Для некоторых просто инкапсулированных чипов, мы полагаем, что вы положите небольшой кусок алюминиевой фольги на положение кремния, чтобы предотвратить трещину чипов от перегрева. Размер алюминиевой фольги должен быть немного больше кремния, в противном случае это повлияет на эффект сварки.

. В процессе распайки/сварки все пластиковые вставные блоки в области инфракрасных лучей лампы должны быть покрыты алюминиевой фольгой, чтобы предотвратить деформацию или повреждение от высокой температуры.

. Очистите и протестируйте печатную плату после охлаждения.

. Пожалуйста, не позволяйте инфракрасной лампе работать долгое время без платы PCB. Чтобы инфракрасная лампа излучала изделия с сильным отражением, строго запрещено, в противном случае срок службы лампы будет сокращен.

6,5. Обслуживание инфракрасной лампы:

. Шасси предварительного нагрева и корпус инфракрасной лампы, особенно ультракрасная лампа с высокой проницательной защитой, следует регулярно вытереть пыль или конденсат потока с помощью Обезвоженного спирта, чтобы сохранить инфракрасное тепловое излучение свободным.

. Положите ручную лампу обратно в опору после использования, чтобы сделать инфракрасную лампу полностью остыть.

7. Внимание:

. Не выключайте питание после использования, пока вентилятор полностью не остынет, что продлит срок службы машины.

. Держите Вход в вентилируемом и лампе в чистоте. Регулярно очищайте инфра-красную лампу с помощью Обезвоженного спирта.

. Будьте осторожны в безопасности при высокой температуре.

. Выньте разъем питания, если не используете в течение длительного времени.

8. Гарантия на техническое обслуживание

Мы гарантируем качество машины в течение года. Обслуживание инфракрасной лампы рассчитано на 1000 часов. Мы гарантируем, что инфракрасная лампа используется в течение трех месяцев. Мы предоставляем инфракрасную лампу, но не бесплатно. Если у вас есть какие-либо проблемы или вопросы о машине, пожалуйста, обратитесь в Интернет, мы предоставляем техническую консультацию.

Заявление:

Вышеуказанная информация о товарах только для справки, возьмите конечные продукты в качестве критерия товаров. Наша фабрика проводит проверку и обновление информации.
