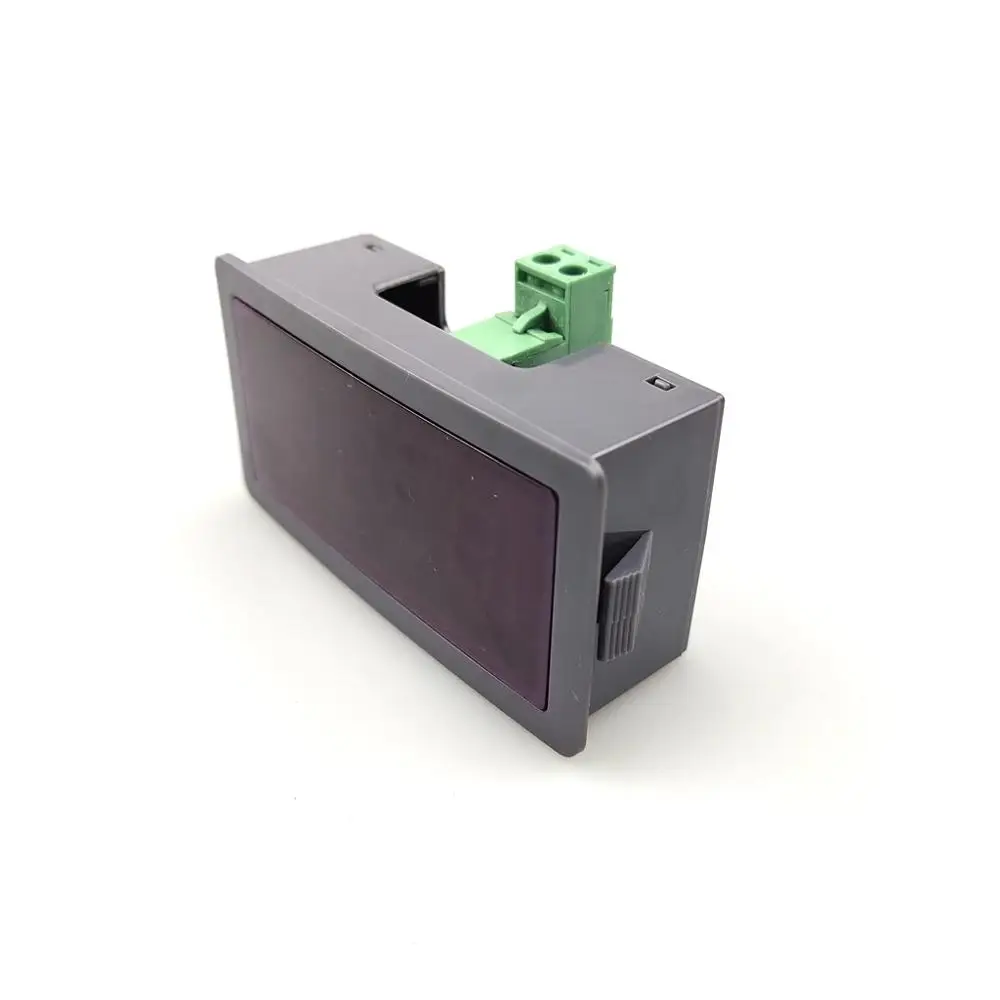

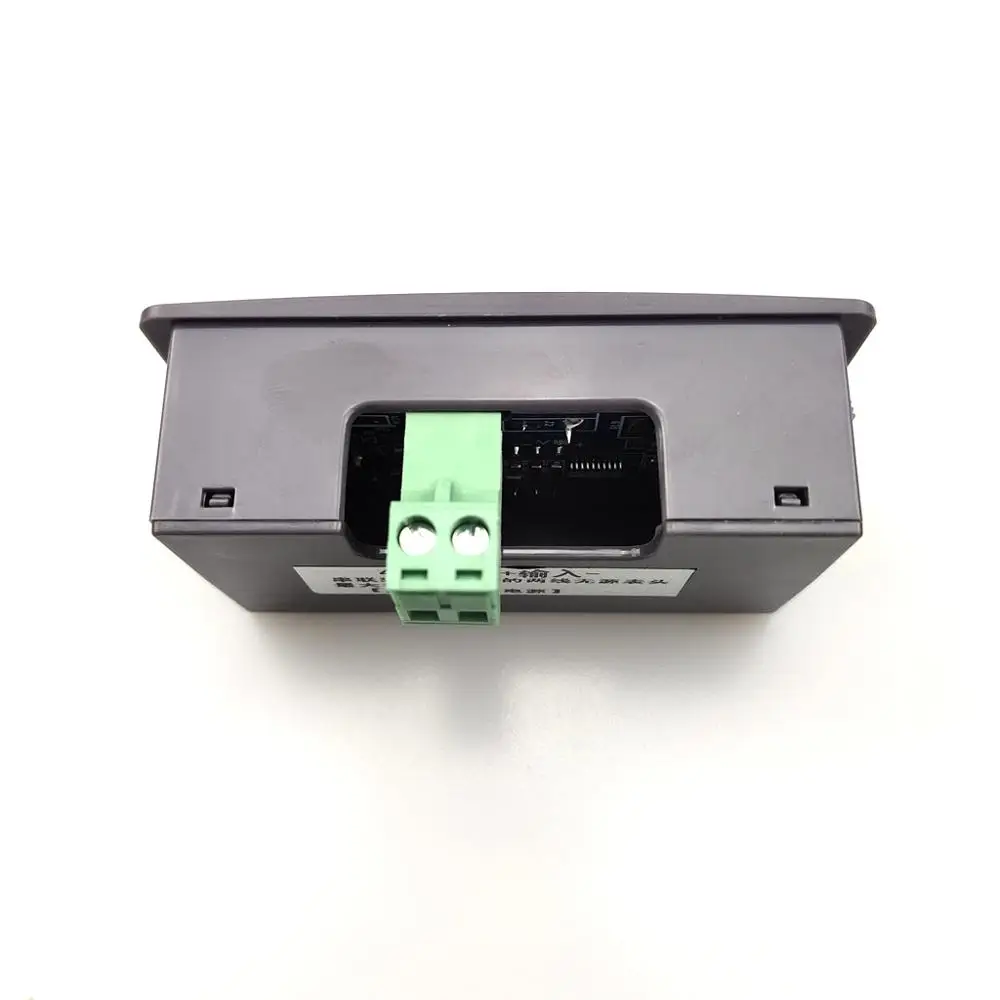

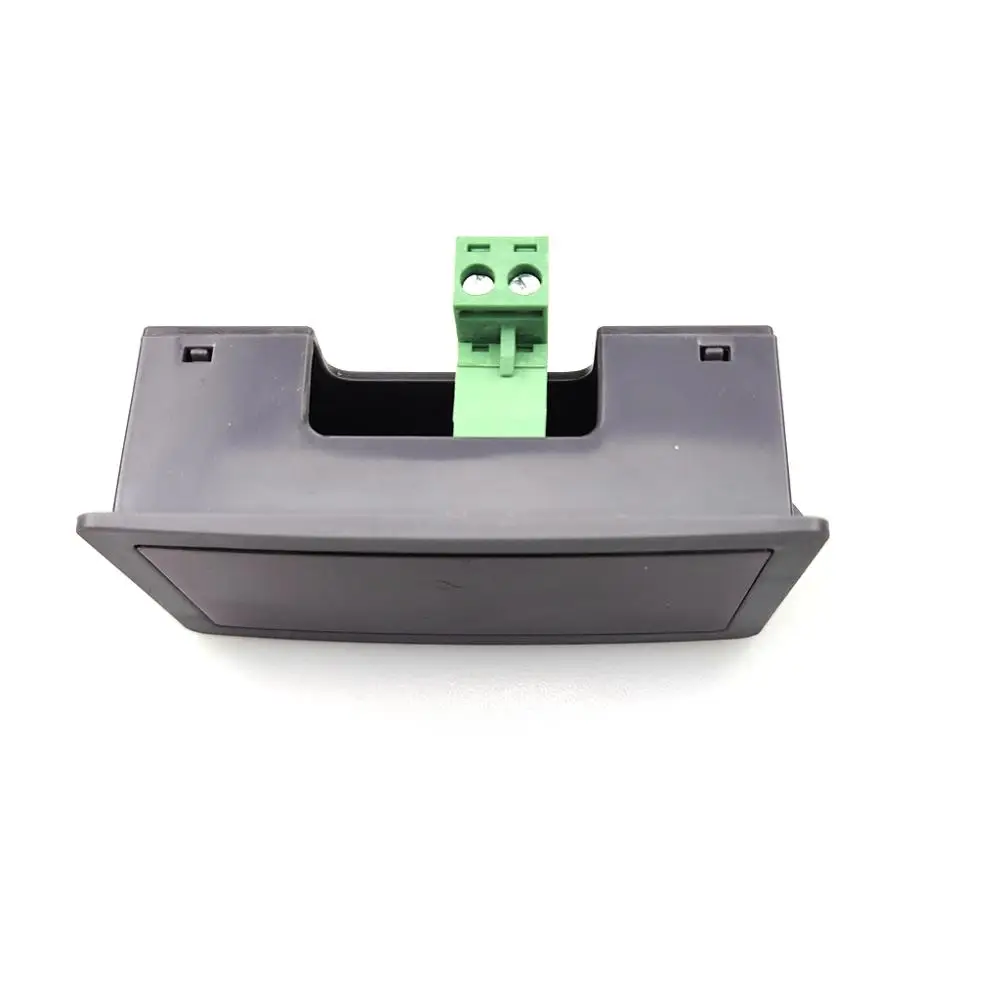

7943 двухпроводной 4-20мА метр.

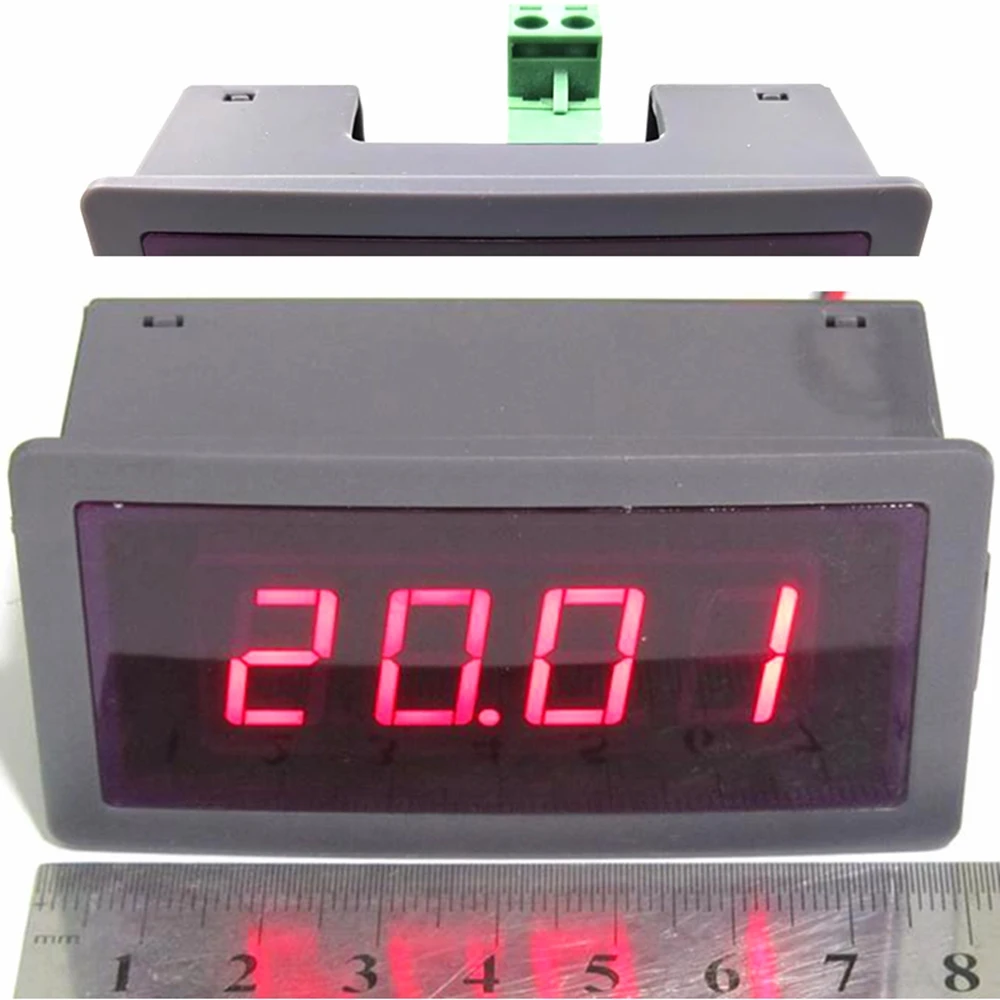

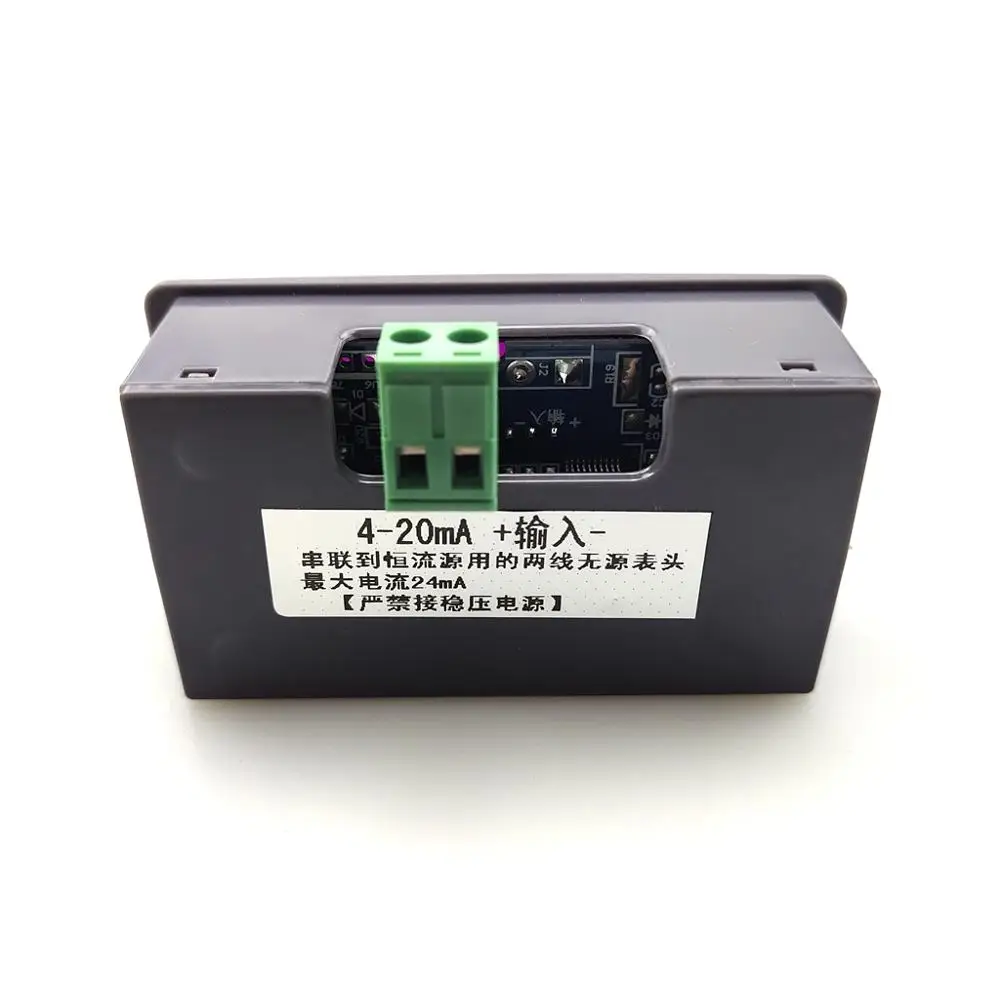

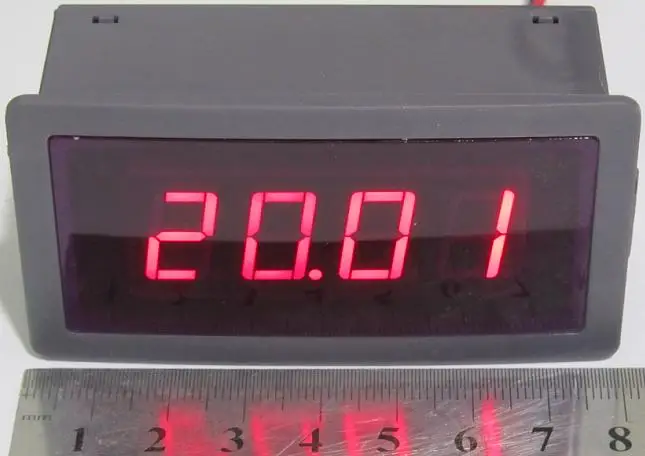

Параметры и ключевые режимы работы идентичны параметрам 2088 метра. Цифровая трубка: 0,56 дюйма Размер панели: 79 × 43 × 25 мм Размер монтажного отверстия: 76,5 × 39,2 мм Обзор Двухпроводной интеллигентая (ый) Светодиодный Измеритель с высокой точности измерительного оборудования понял микропроцессором/24 бит AD. Двухпроводной 4-20mA постоянный ток Входное, 4-разрядный 0,36 дюйма высокой яркости светодиодный дисплей, точность определения его местонахождения составляет плюс или минус 0.2%. Головка счетчика не должна быть оснащена другим рабочим источником питания и должна быть непосредственно на входе сигнала 4-20 мА от передатчика (давление, вес, температура и т. д.); С двумя кнопками программирования, 4-20mA вход может быть использован для отображения светодиодный дисплей, который может быть отрегулирован в любом диапазоне от-1999 до 9999. Широко используется в таких как: передатчик давления, силовой передатчик, температурный передатчик и т. Д., также может быть применен к инструментам, учебному оборудованию, электронике, оборудованию промышленной автоматизации, медицинскому оборудованию, источник питания переменного и постоянного тока, учебное оборудование в качестве компонента отображения параметров постоянного тока, класс продукта обновлен, И замена измерителя указателя заменена. Маленький размер: на печатной плате есть отверстия для позиционирования. Метод подключения прост: две линии головки измерителя могут быть напрямую соединены с выходными линиями передатчиков, такими как давление, температура и влажность. Может быть настроена оранжевая, синяя, изумрудная цифровая трубка; Технические параметры 1. Рабочая мощность: DC4-20mA источник сигнала, падение входного напряжения <3,5 в 2. Степень дрейфа: 50ppm (Индивидуальные 25ppm, 5ppm) 3. Диапазон отображения: -1999-9999 4. Точность измерения: ± (0.2% FS + 1 word) 5. Рабочий ток: 1мА-24ма 6. Рабочая температура: -20 °C-70 °C 7. Рабочая влажность: ≤ 85% относительной влажности 8. Отображение высоты слова: 0,36, 0,56 дюймовый светодиодный 9. Размеры: см. Изображение ниже. Префикс = o 10. Две точки сигнализации, ниже нижнего предела или выше верхнего предела, мигающий дисплей (переключатель тревоги = вкл.) (примечание 1). 11. Функция автоматического переключения диапазона: автоматически перемещает положение десятичной точки, может отображать данные с большинством цифр, похожих на автоматическое переключение мультиметра. Например: 1 знака после запятой, вход переменного тока 1,234, может быть будет отображаться как "1,234" (знака после запятой диапазон автоматического переключения =) или "1,2" (знака после запятой диапазон автоматического переключения = выключен). 2 десятичных знака, вход 1,234, может отображаться как «1,234» (автоматическое переключение диапазона после запятой = включено) или «1,23» (автоматическое переключение диапазона после запятой = выключение). Описание параметров 1: нулевая Настройка: "ноль", диапазон-1999-9999 2: полная настройка шкалы: "полная", диапазон-1999-9999 3: положение десятичной точки: «Точка», значения «---», «--», «-», «. ---» 4: параметр фильтра: «DAP», диапазон 0-16 5: переключатель сигнализации: «HILO», значение «ON», «OFF» 6: нижний предел сигнала тревоги: "STPL", диапазон-1999-9999 7: верхний предел сигнала тревоги: "STPH", диапазон-1999-9999 8: нижний предел направления сигнализации: "LDIR", значение "DN", "UP" 9: верхний предел направления сигнализации: «HDIR», значение «DN», «UP» 10: Задержка выхода сигнала тревоги: "DELA", диапазон 0-250 11: автоматическое переключение диапазона: «Авто», значения «включено», «выключено» Примечание: Эта функция недоступна, если пользователь не определяет ее. Направление будильника, «DN», заключается в том, что значение индекса меньше, чем точка тревоги, и выдается сигнал тревоги. «Вверх» означает, что значение индекса больше, чем сигнал тревоги, и выдается сигнал тревоги. 2, 3: DC 4-20mA трехпроводный метр, 75мв или другой v-уровень полноразмерный измеритель напряжения и тока Если пользователь имеет мощность до метра, или если вам нужно измерить другие большие, очень маленькие значения тока или напряжения, то используется Трехпроводное соединение. Если входной сигнал пользователя очень маленький, например, полнота 75 мВ (датчик давления и т. д.), головка измерителя усиливается с точностью op amp, чтобы обеспечить достаточно высокое разрешение. Обзор См. «двухпроводный умный светодиодный заголовок». Технические параметры Рабочая мощность: DC2.7V-5V, тем выше светодиодный, тем ярче она не должна превышать 5,2 V. 2,7 V рабочий ток составляет около 7mA, а также на расстоянии 5V составляет около 31mA. Если есть требование к энергопотреблению, это нужно пояснить. Другие ссылки "двухпроводный смарт-светодиодный счетчик" Обычный формат Измерение 0-± 20 мА; Измерение 0-± 5 в; Измерение 0-± 10 В; Измерение 0-± 36 В; Измерение 0-± 150 в; измерение 0-± 75 мВ.

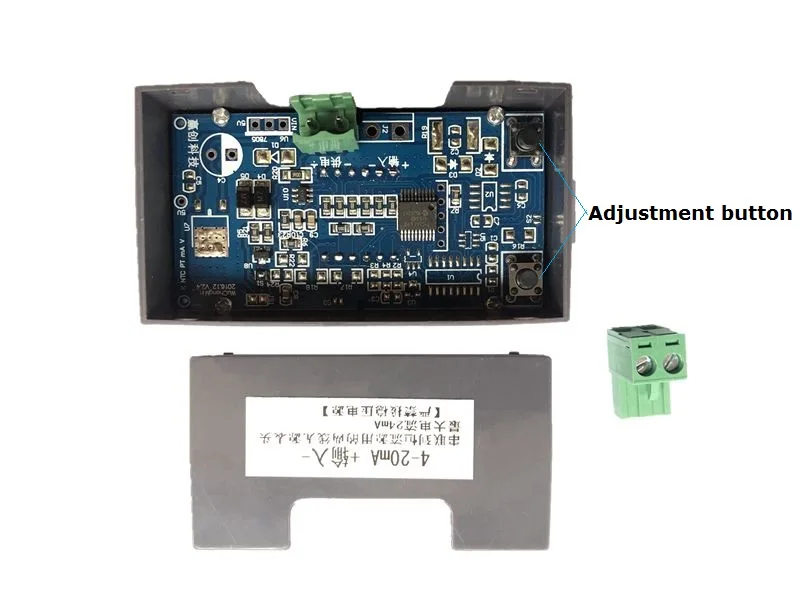

Кнопка регулировки
