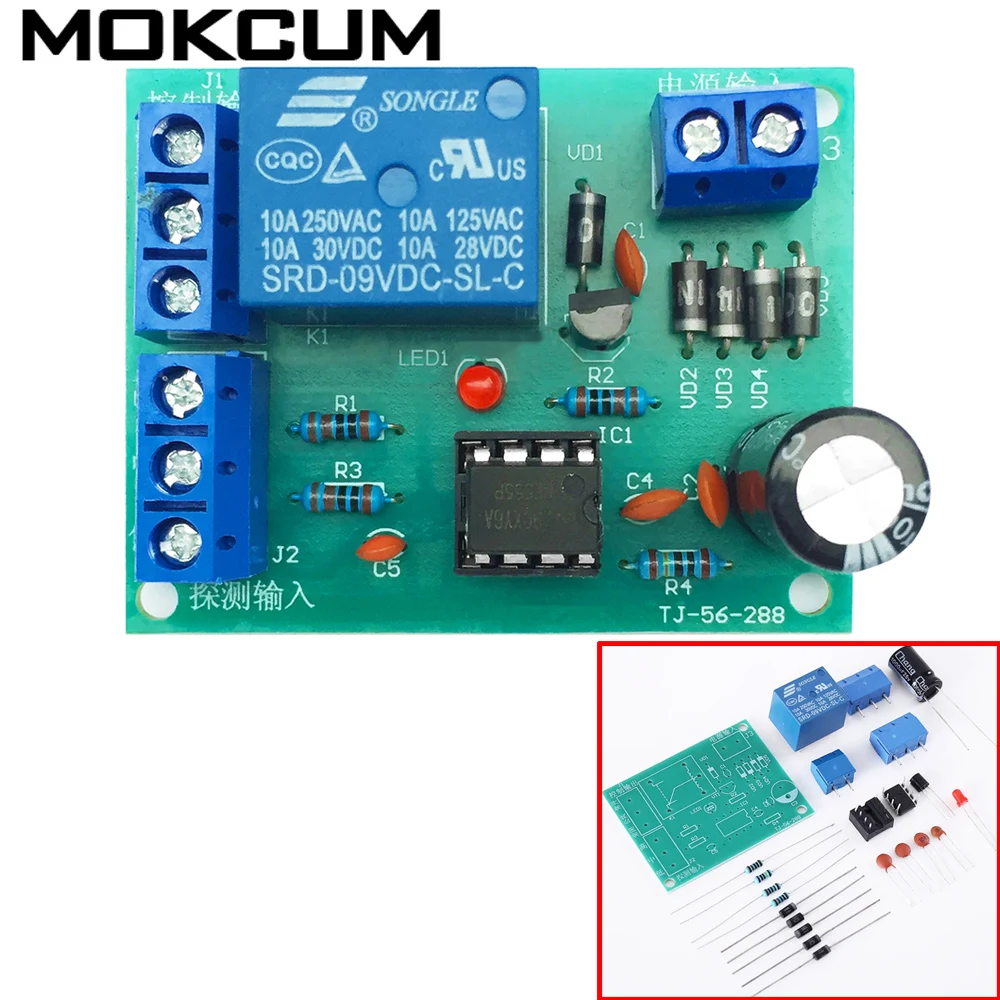

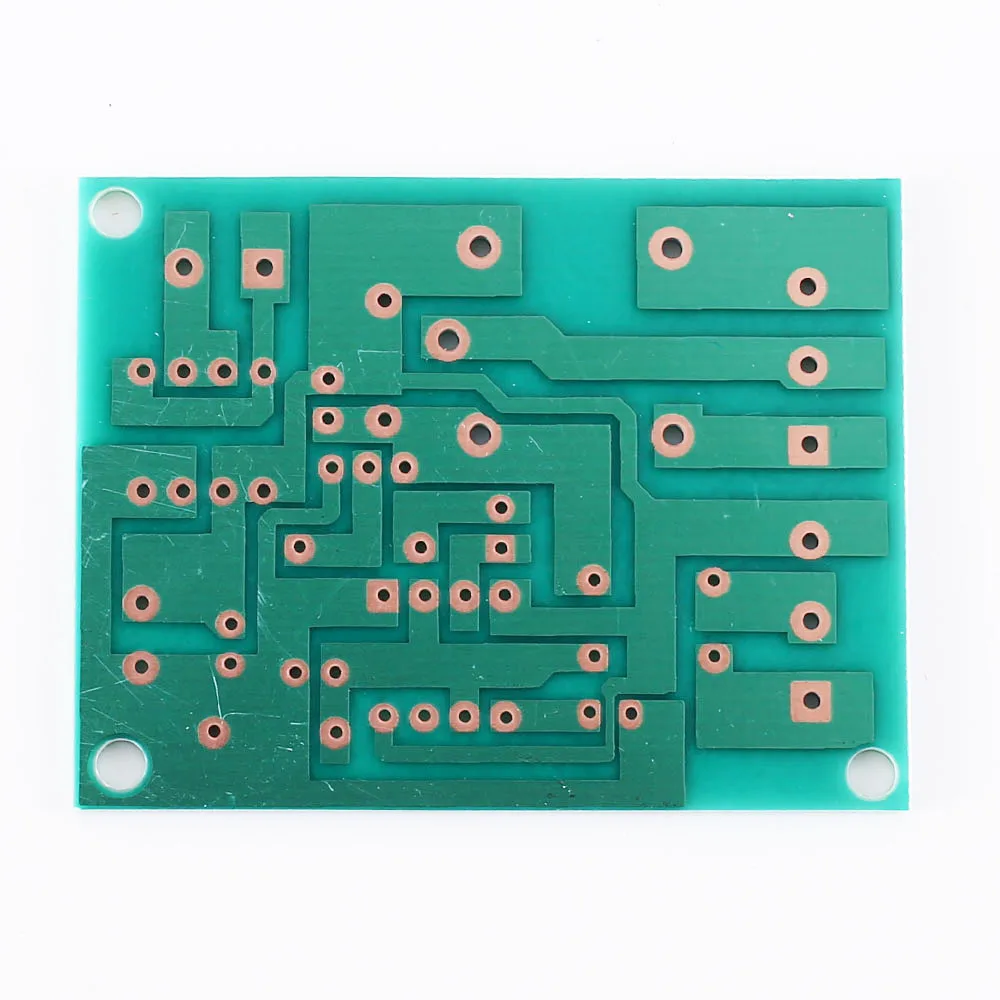

Набор для сборки резервуара воды NE555 автоматический контроллер уровня

Набор для сборки резервуара воды NE555 автоматический контроллер уровня

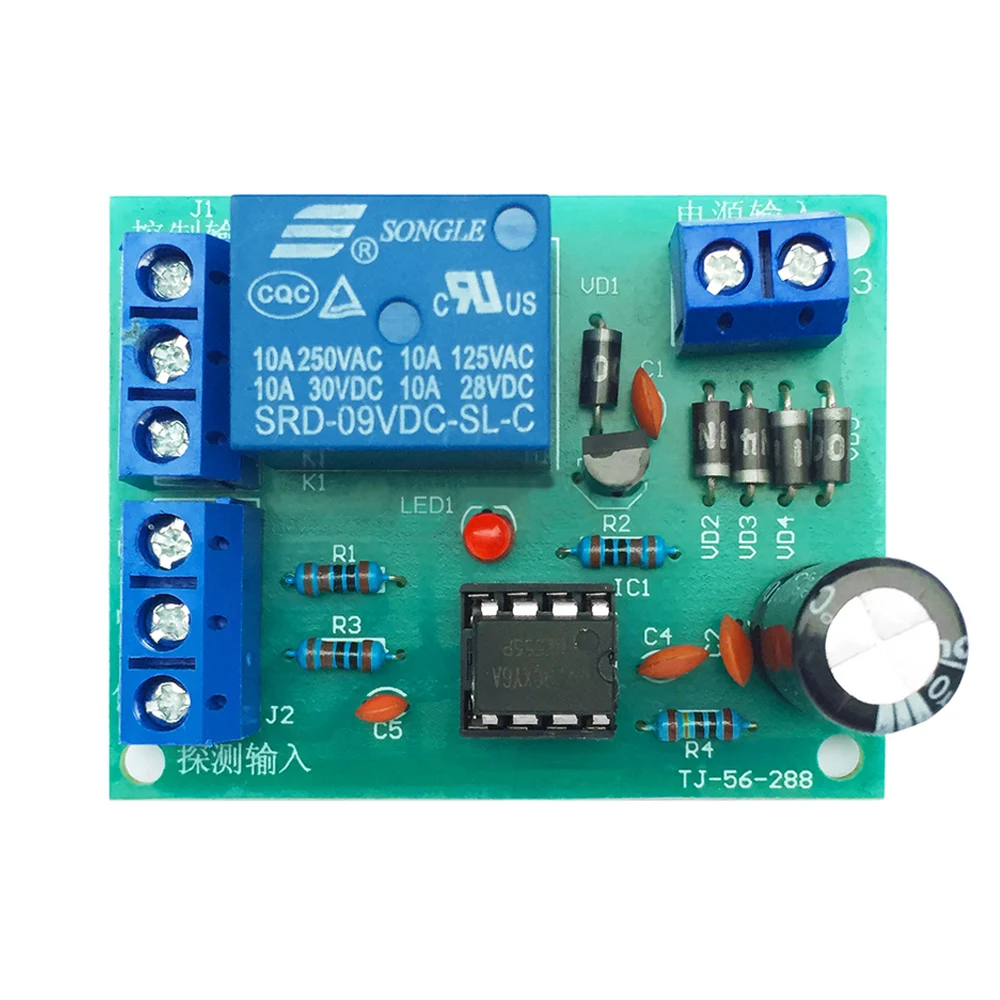

Описание: Эта схема тщательно разработана для удовлетворения реальных потребностей бытовой перекачки воды. Продукт контролирует насосную воду в соответствии с обнаружением уровня воды в бассейне (водонапорная башня) для управления реле высокого тока. Полезная модель имеет преимущества небольшого объема, простой проводки, низкого энергопотребления, большой мощности переключения, сильной защиты от помех и высокой функциональной стабильности. Он может стабильно реализовывать водяной насос (Соленоидный клапан), перекачивая воду автоматически, когда бассейн (водная башня) не хватает воды, и автоматически останавливает водяной насос (Соленоидный клапан), когда вода заполнена. Напряжение питания: AC или DC 8-12 В Принцип: Источник питания переменного или постоянного тока является входом от J3, VD1-4 используется для полного выпрямления волн, C2, C3 фильтруется для питания к цепи управления, NE555 и периферические компоненты образуют цепь управления сердечником, в которой 2 и 6 контактов соединены вместе. Терминал управления, когда уровень воды очень низкий, то есть 2 и 3 фута J2 отключены от 1 штифта. Поскольку вытягивание R4 делает напряжение 2-го и 6-го контактов NE555 менее 1/3 напряжения источника питания, выходной терминал 3 становится высоким уровнем. LED1 загорается, VT1 включается, реле K1 тянет, внешний Насос запускается, по мере повышения уровня воды, 2 ноги J2 впервые включены с 1 ногой, но так как R1 подключен к коллектору VT1, процесс откачки все еще низкий уровень. Не влияет на цепь управления, насос продолжает работать, когда уровень воды поднимается до 3 футов J2, высокий уровень добавляется к 2, 6 футов NE555 через водный корпус, Так что напряжение 2 и 6 футов выше, чем 2/3 напряжения питания, NE555 низкий уровень выхода, LED1 выключен, VT1 выключен, реле выключено, И насос перестает работать. Когда уровень воды падает ниже J2 pin 3, 3 pin теряет высокий потенциал, но коллектор VT1, подключенный к 2 pin, высок, так что напряжение 2, 6 pin NE555 поддерживается выше 1/3 напряжения источника питания, и цепь находится в режиме ожидания. Состояние, пока уровень воды не будет ниже 2 футов J2, водяной насос добавляется в цикл циркуляции воды.
