Автомобильный считыватель кодов тестер Autel MS509 OBDII Авто OBD2 сканер Maxiscan MS509 автомобильный диагностический многоязычный инструмент для автомобиля

MS509 языки: английский, немецкий, голландский, Espanol,Francais

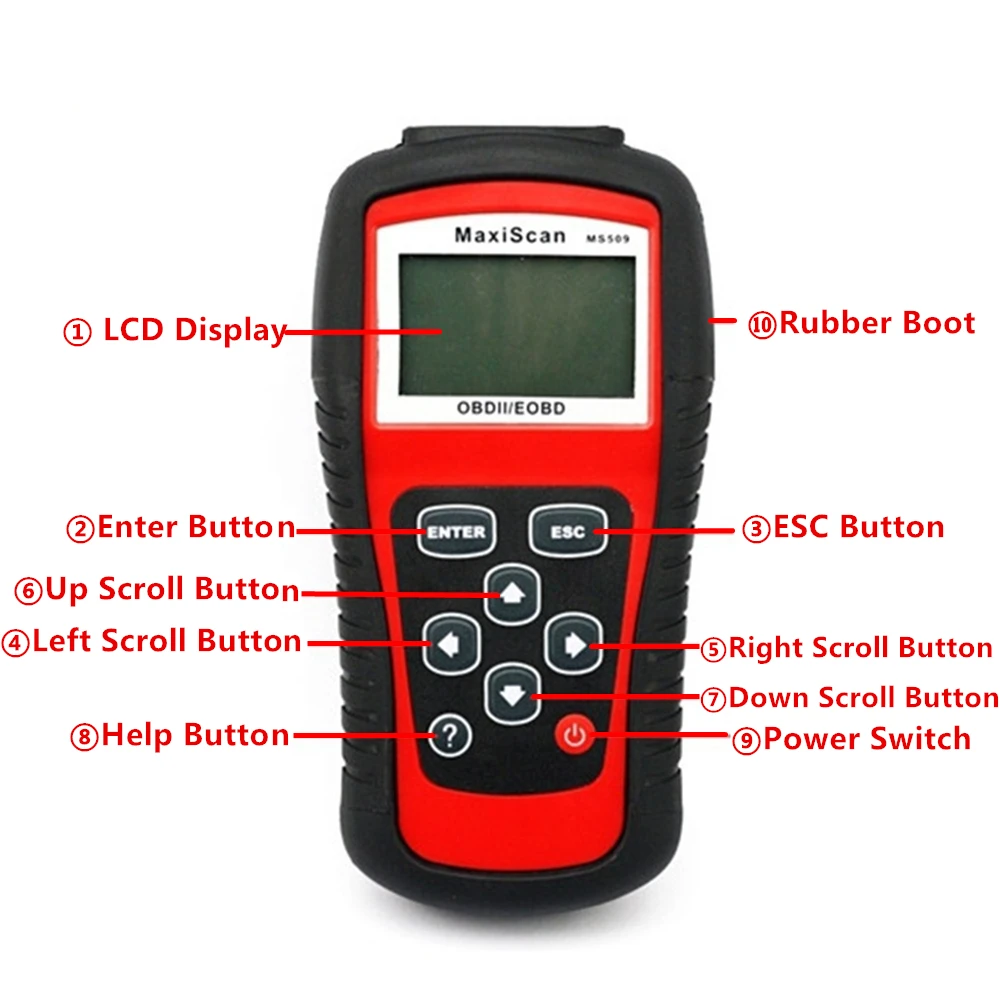

Руководство по кнопкам MS509:

1. ЖК-дисплей-показывает результаты тестирования. Подсветка, экран 128x64 пикселей с регулировкой контрастности. 2. Кнопка ввода -- подтверждает выбор (или действие) из меню. Запускает запись данных в режиме реального времени в режиме ручного запуска. 3. Кнопка ESC-отменяет выбор (или действие) из меню или возвращается в меню. Он также используется для настройки системы, выхода из экрана поиска DTC или остановки записи данных при нажатии. 4. Левая кнопка прокрутки-при просмотре определения DTC, переход к предыдущему персонажу и просмотр дополнительной информации на предыдущих экранах, если определение DTC охватывает более одного экрана; отмените выбор всех помеченных PID данных при просмотре или записи настраиваемого списка данных в реальном времени; Просматривайте предыдущие кадры записанных данных при воспроизведении данных в реальном времени. 5. Правая кнопка прокрутки-при просмотре определения DTC, переход к следующему персонажу и просмотр дополнительной информации на следующих экранах, если определение DTC охватывает более одного экрана; выбирает/снимает PID данные при просмотре или записи настраиваемого списка данных в реальном времени и просматривает следующие кадры данных при воспроизведении данных в реальном времени. 6. Вверх кнопка прокрутки-перемещается вверх через меню и подменю элементов в режиме меню. При получении более одного экрана данных для получения дополнительных данных перемещается вверх по текущему экрану на предыдущие экраны. 7. Вниз Кнопка прокрутки-перемещается вниз через меню и подменю элементов в режиме меню. При получении более одного экрана данных для получения дополнительных данных перемещается вниз по текущему экрану на следующие экраны. Он также используется в качестве горячей кнопки настройки языка при нажатии. 8. Кнопка помощи-предоставляет информацию о помощи при нажатии. 9. Нет функции. 10. Разъем OBD II-подключает инструмент сканирования к разъему передачи данных транспортного средства (DLC). 11. Резиновые сапоги-защищает инструмент сканирования от падения, истирания и т. Д.

MS509 скриншот:

Считыватель кодов m OBDII/EOBD поддерживает все Девять режимов тестирования OBDII на всех транспортных средствах, совместимых с OBDII EOBD, чтобы позволить техникам и домашним пользователям точно диагностировать даже самые сложные проблемы. Утонченный, но простой в использовании, этот ручной инструмент для сканирования обеспечивает быстрый и легкий доступ к кодам неисправностей EOBD на базе двигателя, инструмент с поддержкой CAN дает ясность, лаконичные определения DTC на большом ЖК-экране с подсветкой извлекает общие коды P0, P2 и P3 и U0 для выбросов двигателя, а также выбирает конкретного производителя P1, Коды P3 и U1, выключает светильник MIL, хранит данные о замораживании для более поздней оценки, а также отображает состояние готовности монитора и ввода/м.

MS509 поддерживает протоколы и транспортные средства:

ISO 15765-4 CAN (29 бит ID, 250 кбод) ISO 15765-4 CAN (11 бит ID, 250 кбод) ISO 15765-4 CAN (29 бит ID, 500 кбод) ISO 15765-4 CAN (11 бит ID, 500 кбод) ISO 14230-4 KWP 2000 (быстрая инициализация, 10,4 кбод) ISO 14230-4 KWP 2000 (5 бод инициализации, 10,4 кбод) ISO 9141-2 (5 бод инициализации, 10,4 кбод) SAE J1850 VPW (10,4 кбод) SAE J1850 ШИМ (41,6 кбод)

Поддерживаемый автомобиль:

Если ваш автомобиль удовлетворяет следующим двум условиям, 98% никаких проблем: 1. Ваш автомобильный двигатель работать на 12V , 2. Американский автомобиль: после 1996 года, Европейский и австралийский автомобиль: после 2000 года, Азиатский автомобиль: после 2005 года. (Если ваш автомобиль удовлетворяет условиям и поддерживает стандартные протоколы OBD2 / EOBD, это будет на 100% без проблем) Не поддерживайте местные модели автомобилей марки.

Характеристики и функции продукта MS509:

Работает на всех 1996 и более поздних OBDII совместимых с США, европейскими и азиатскими транспортными средствами Легко определяет причину проверки двигателя светильник (MIL) извлекает универсальный (P0, P2, P3 и U0) И конкретный производитель (P1, P3 и U1) Коды выключают обратный светильник двигателя (MIL), Очищает коды и сброс мониторов отображает определения DTC на экране единиц просмотра замораживания кадра данных отображает монитор и состояние готовности I/M (выбросов) определяет ожидаемые коды считывает живое PCM datastream отображает живое O2 Датчик тестовых данных графиков данных C (1996 и более новые) читает, Храните и играйте в режиме реального времени с датчиком памяти/резервного копирования батареи для обзора и анализа данных вне транспортного средства Выполняет модули Настоящее тестирование извлекает информацию о транспортном средстве (VIN, CIN и CVN) CAN (контроллер области сети) И все другие протоколы текущей OBD-II встроенный OBD-II DTC библиотека поиска Большой легко читаемый ЖК-экран с подсветкой

Обновление программного обеспечения через interne

Сканер Maxiscan M OBDII/EOBD разработан специально для работы со всеми совместимыми с OBD II транспортными средствами, включая те, которые оснащены протоколом следующего поколения-сеть управления областью (CAN). Согласно требованию Агентства по охране окружающей среды EPA, все 1996 и более новые автомобили (автомобили и светильник б/у), которые продаются в Соединенных Штатах должны быть OBD II совместимым, и это включает в себя ко всем транспортным средствам отечественного, Азиатского и европейского производства. Небольшое количество бензиновых транспортных средств 1994 и 1995 годов Совместимо с OBD II. Чтобы проверить, соответствует ли транспортное средство 1994 или 1995 года стандарту OBD II, проверьте информацию об ограничении выбросов транспортного средства (VECI), которая находится под капотом или радиатором большинства транспортных средств. Если транспортное средство Совместимо с OBD II, этикетка обозначает "OBD II Certified". Кроме того, в соответствии с правилами правительства все транспортные средства, совместимые с OBD II, должны иметь «Общий» 16-контактный разъем для передачи данных (DLC). Для вашего автомобиля, который будет соответствовать стандарту OBD II, он Обязательный аксессуар одежды нового сезона 16-контактный диагностический разъём (DLC) под приборной панелью и очистки выхлопных газов, Управление на наклейке «Информация» должно быть указано, что автомобиль соответствует нормам OBD II.

Технические характеристики MS509:

1) Дисплей: с подсветкой, 128x64 пикселей дисплей с регулировкой контрастности 2) Рабочая температура: от 0 до 60 °C (32 до 140 F °) 3) Температура хранения: применение: от-20 до 70 °C (от-4 до 158 F °) 4) Внешний Мощность: 8,0 до 18,0 V Мощность через аккумулятора транспортного средства 5) Размеры: Длина ширина высота 178 мм (7,00 ”) 95 мм (3,74”) 35 мм (1,38 ”) 6) Вес нетто: 0,38 кг (0,84 фунта), GW: 0,55 кг (1,21 фунта)

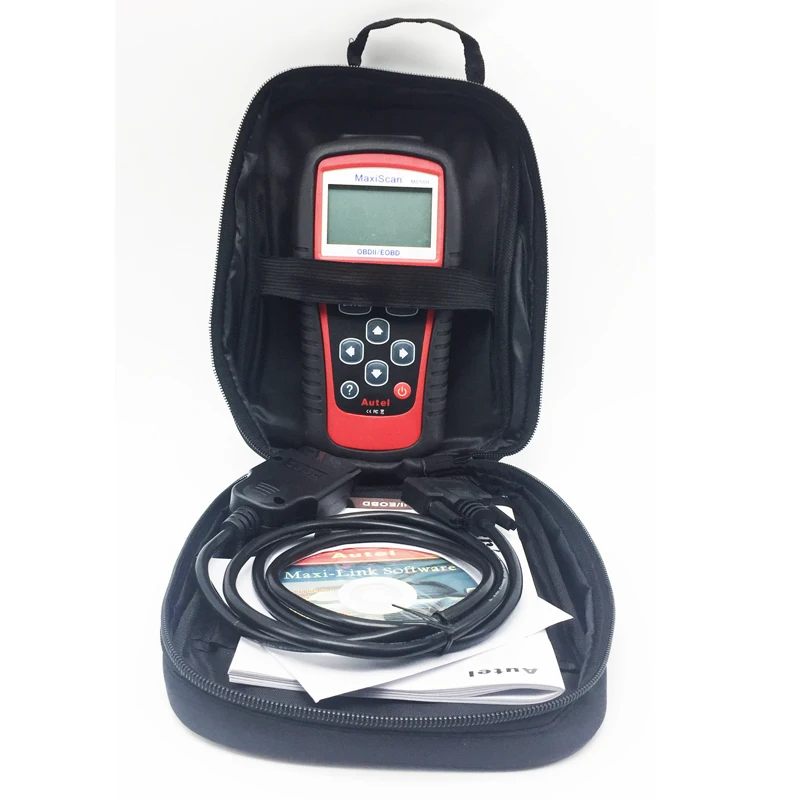

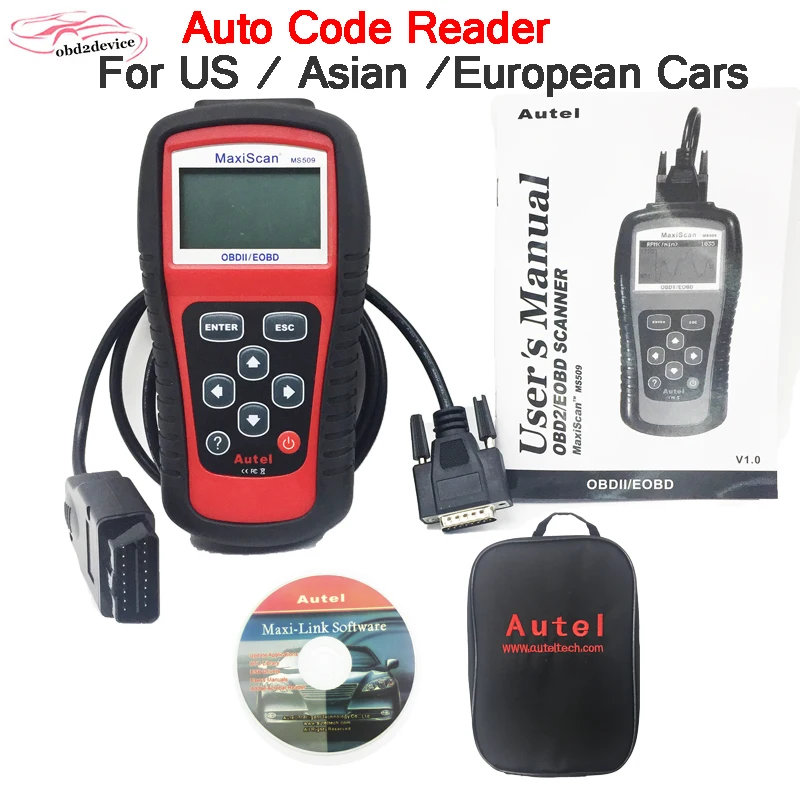

Посылка:

1) Используйте Руководство r-инструкции по эксплуатации инструмента 2) Кабель OBD2-обеспечивает питание инструмента и поддерживает связь между инструментом и автомобилем 3) чехол для переноски-нейлоновый чехол для хранения сканирующего инструмента, когда он не используется.

Устранение неполадок продукта:

Ошибка подключения транспортного средства: ошибка связи возникает, если сканирующий инструмент не поддерживает связь с ECU транспортного средства (блок управления двигателем). Вам нужно сделать следующее, чтобы проверить: Проверьте, что включено зажигание; Проверьте, надежно ли подключен разъем OBD II для инструмента сканирования к DLC транспортного средства; убедитесь, что автомобиль совместим с OBD2; Выключите зажигание и подождите около 10 секунд. Включите зажигание и продолжите тестирование. Проверьте, что модуль управления не неисправен, ошибка в эксплуатации: если сканирующий инструмент замерзает, то происходит изъятие или ECU транспортного средства (блок управления двигателем) слишком медленно, чтобы отвечать на запросы. Вам нужно сделать следующее, чтобы сбросить инструмент: Нажмите и удерживайте кнопку питания в течение не менее 2 секунд, чтобы сбросить инструмент сканирования. Выключите зажигание и подождите около 10 секунд. Включите зажигание и продолжите тестирование. Сканирующий инструмент не включается: если сканирующий инструмент не включится или не работает неправильно каким-либо другим способом, вам нужно сделать следующее, чтобы проверить: проверьте, надежно ли подключен разъем OBD II для инструмента сканирования к DLC транспортного средства; Проверьте, согнуты ли DLC контакты. При необходимости очистите DLC-булавки.
