Программируемый шаговый двигатель с одной осью 220 В штепсельная вилка CN |

Программируемый шаговый двигатель с одной осью 220 В штепсельная вилка CN |

Одной оси шаговый двигатель plc программируемый контроллер 220V CN вилка

Особенности:

Параметры:
Штекер: CN вилка 220V
Спецификация инструкции: произвольный программируемый.
Максимальная выходная частота: 40 кгц.
Разрешение выходной частоты: 1 Гц
Отражается номер программы воспроизведения: 99 светодиодных ламп
Вход: 6 (оптоэлектронная изоляция)
Выход: 3 (оптоэлектронная изоляция)
Диапазон непрерывного перемещения:-7999999 ~ 7999999
Рабочее состояние: Автоматическое беговое состояние, состояние ручной работы, состояние редактирования программы, состояние настройки параметров.
Кривая подъема и падения: 2 (оптимизирована)
Функция отображения: 8-бит цифровой дисплей трубки, ручной/автоматический режим отображения, запуска/остановки состояния дисплея, шаг/значение счетчика/программный дисплей, редактировать программы параметров дисплея, отображение входного/выходного состояния, CP импульсный и направленный дисплей.
Функция автоматической работы: ее можно отредактировать, и запуск и остановка автоматической работы могут управляться клавишей панели и уровнем терминала.
Функция ручного управления: регулируемое положение (можно установить ручную скорость нажатия в движение и шаги нажатия в движение).
Функция настройки параметров: можно установить частоту снятия, кривую скорости, обратный зазор, ручную длину, ручную скорость, номер линии прерывания и скорость возврата.
Функция редактирования программы: может быть вставлена произвольно, удалена модифицируемая программа. Полезная модель имеет функции Номера пропуска, 0 Определения данных, ультра-длинный номер утверждения и сверхкороткую функцию суждения.
Функция 0-return: может автоматически вернуться к 0 в обоих направлениях.
Инструкции по программированию: в общей сложности 14 инструкций; Техническая поддержка.
Функция внешней работы: с помощью настройки параметров и программирования, внешнее прерывание может быть выполнено путем добавления переключателя на операционную и б операционную клемму;
Источник питания: 220 В переменного тока (ошибка источника питания не превышает ± 15%).

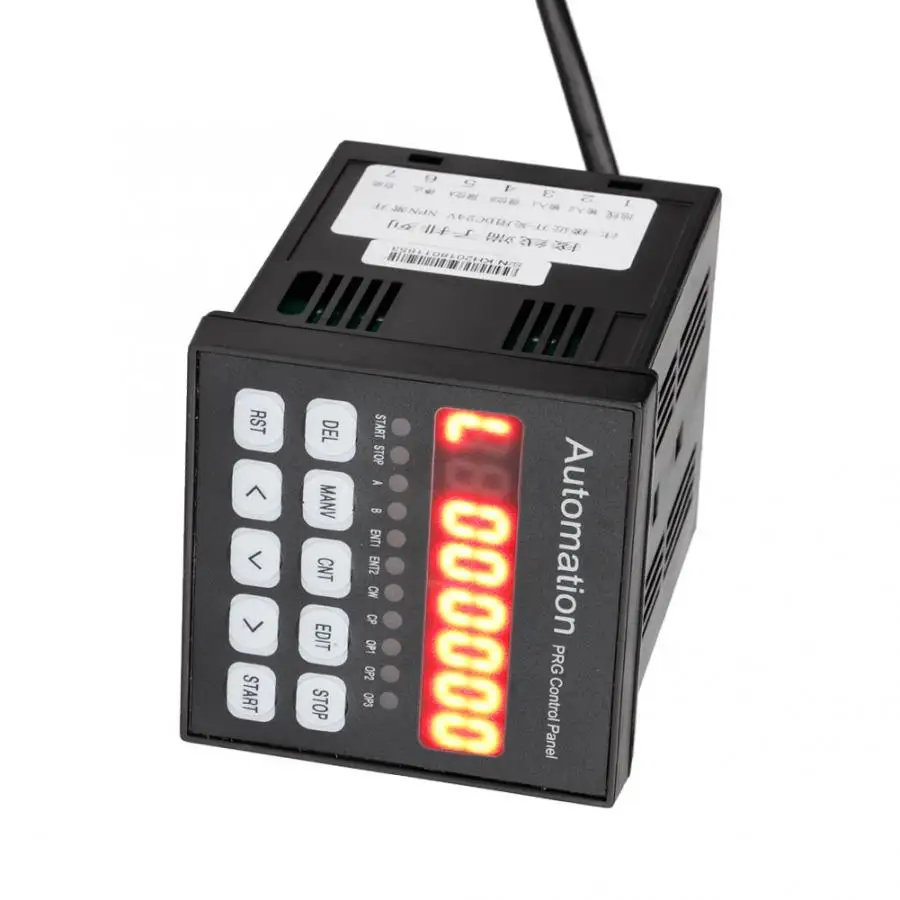

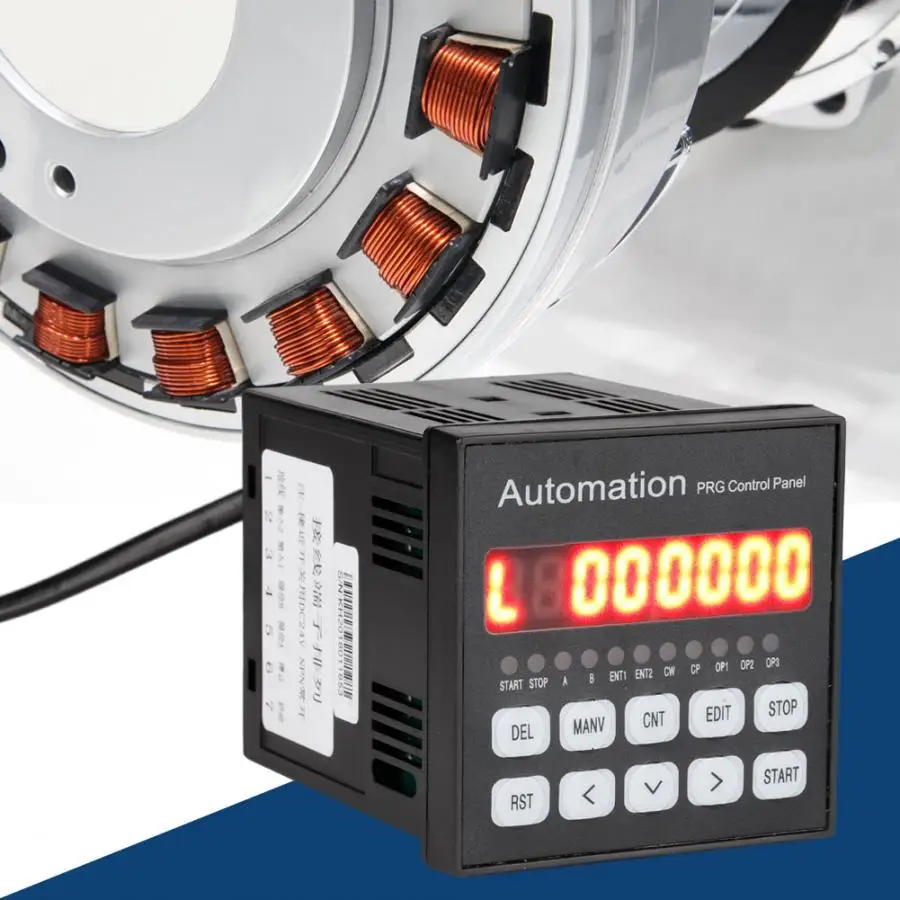

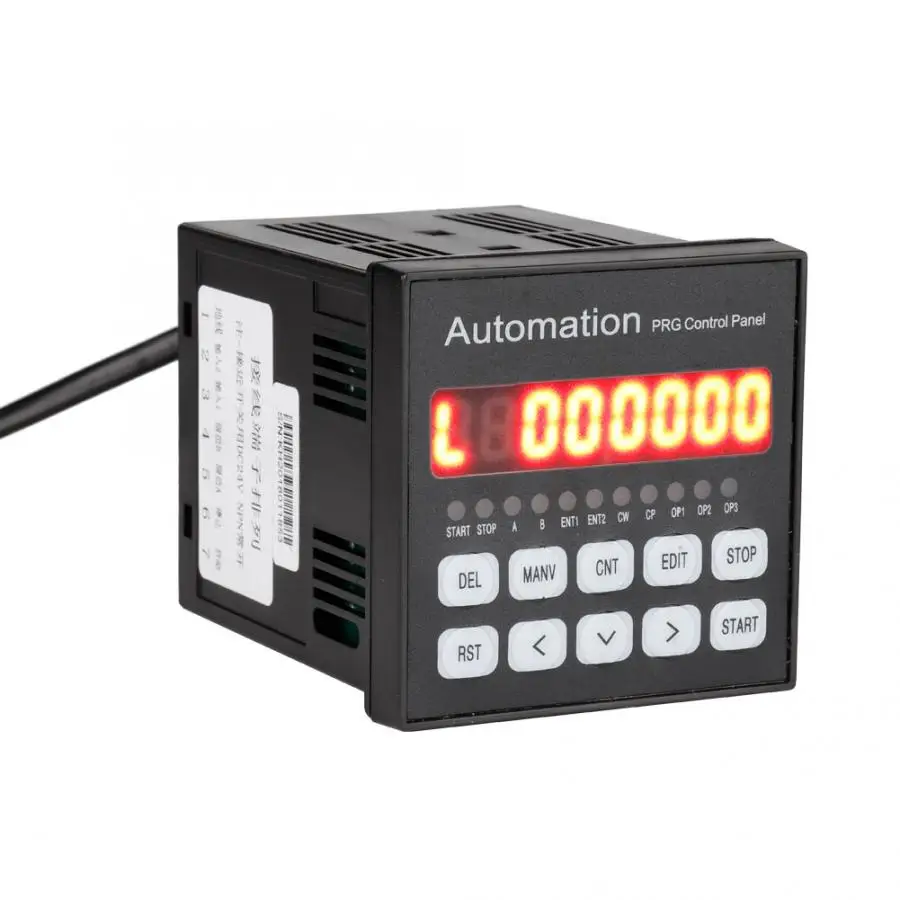

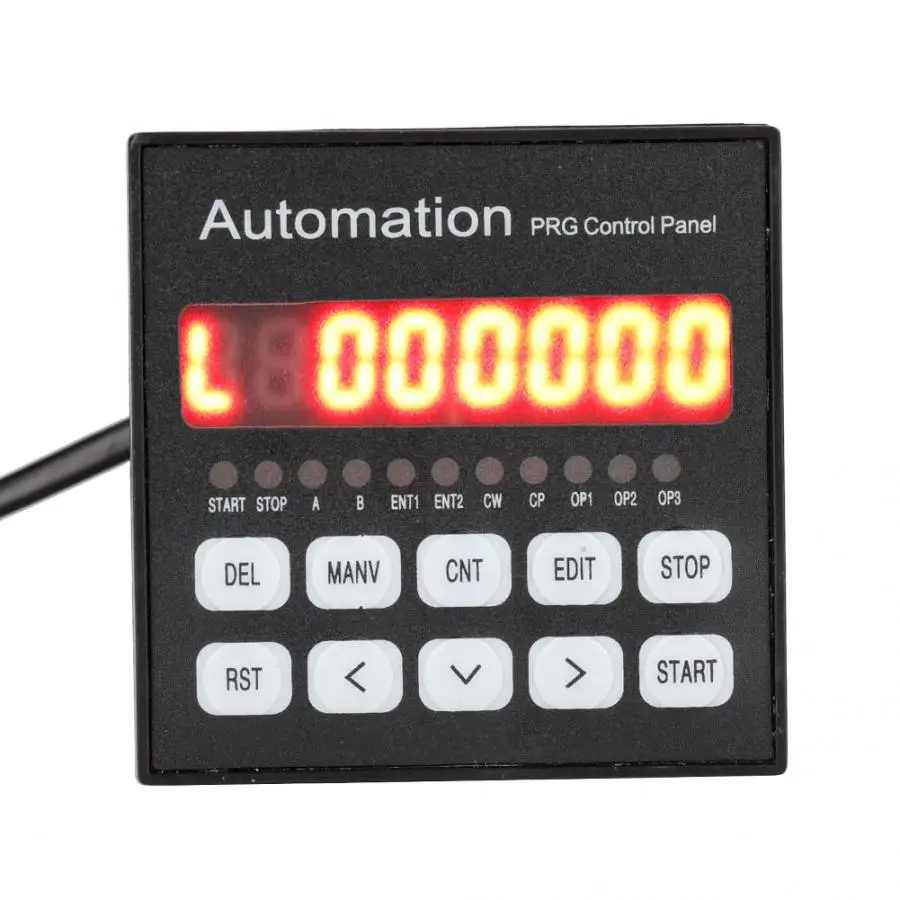

Схема передней панели включает в себя:
1. Восемь цифровых трубных дисплеев
2,6-путь входного сигнала световой индикатор состояния
3. Трехкомпонентный каталитический выход Индикатор состояния светильник
4. CP импульсный сигнальный индикатор
5. CW индикатор направленного уровня
6. Кнопки: есть 10 кнопок, и большинство из них составные кнопки. Они имеют различные функции в разных штатах.

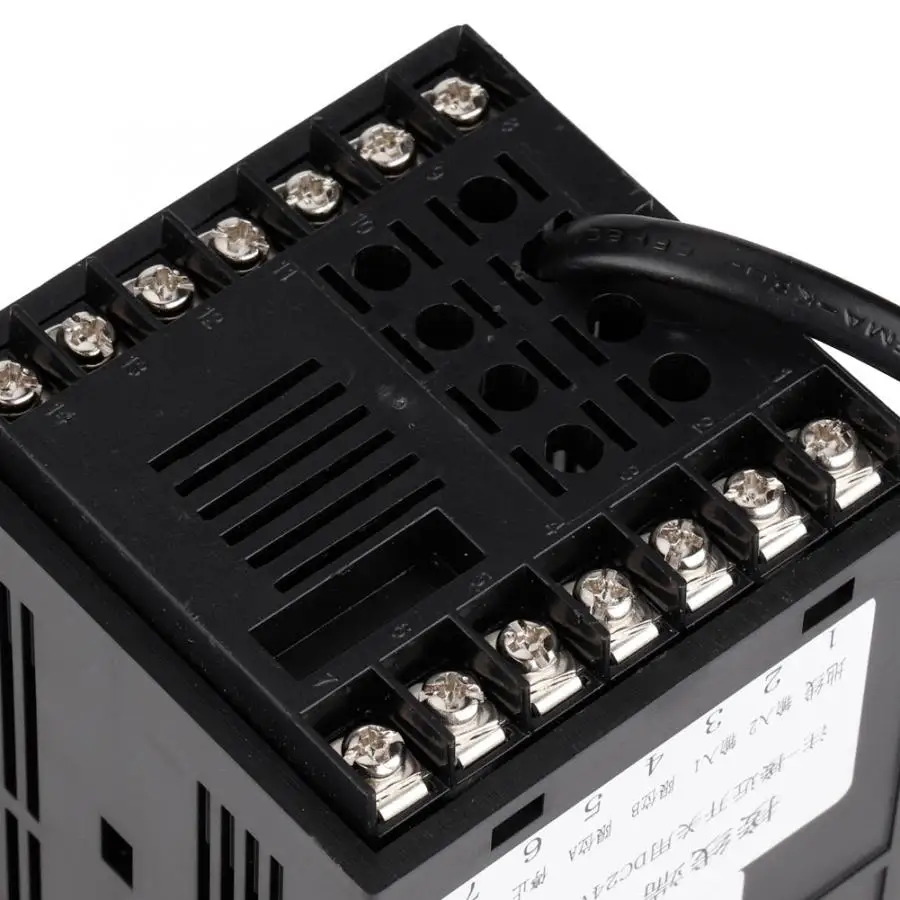

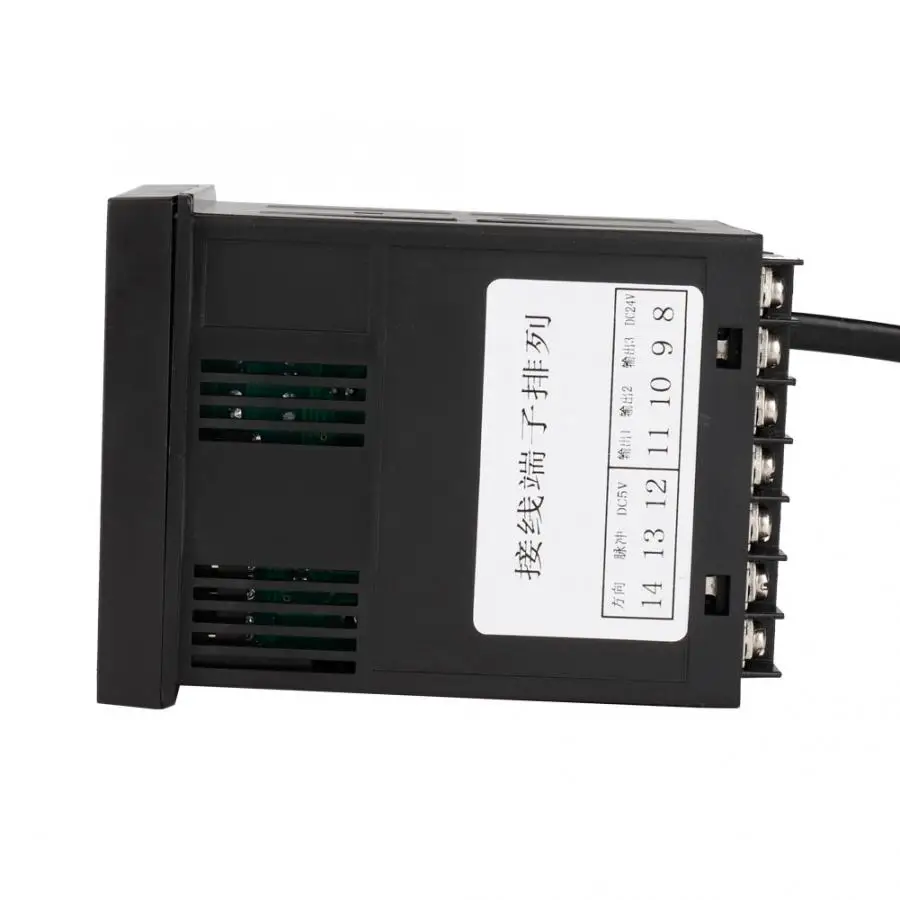

На задней панели отображается терминал, в том числе:
1. CP, CW и OPTP-это линии управления драйверами шагового двигателя, которые соединены с соответствующим концом драйвера соответственно.
CP _ Шаг импульсный сигнал
CW _ сигнал уровня рулевого управления двигателя
Общий положительный конец OPTO _ первых двух сигналов
Состояние CP и CW соответствует индикаторному светильник на панели соответственно.
2. Запуск: Программа запуска запускается автоматически, что эквивалентно клавише запуска на панели.
3, остановка: приостановите Запуск программы, эквивалентный клавише остановки на панели, а затем начните снова, программа продолжает работать.
4. Операция и B-это одна из основных особенностей этого контроллера: для шагового двигателя мы обычно проводим количественный контроль позиционирования, такой как управляющий двигатель с определенной скоростью для запуска определенного смещения, этот способ легко решить, Можно запрограммировать только скорость и смещение. Но по-прежнему существует довольно много элементов управления, которые не могут быть расположены заранее, например, шаговый двигатель управления, работающий в одном направлении от начальной точки до остановки после выключения, И, конечно, Обратный Ход идет назад к исходной точке. Например, шаговый двигатель должен работать назад и вперед между двумя переключателями цепи n раз и так далее. В этих работах мы не знаем заранее смещение удельного значения шагового двигателя, и как следует программировать? Этот контроллер использует:" Прерывание операции «, которую мы называем «операцией» и «операцией в». Выберите «операция» в качестве примера, рабочий процесс: когда программа работает, если «Операция» снова вход сигнала, двигатель для уменьшения скорости остановки, программа прервана здесь, Программа запоминала координаты прерывания, программа прыгнула на адрес входа «A operation», указанный в программе для запуска программы.
5. Вход 1 и вход 2 путем переключения входного конца.
6. Выход 1, выход 2 и выход 3.
7. COM +, COM-I/ O переключатель количество внешнего источника питания, этот источник питания DC12V/0,3 A, COM + является положительным концом, COM-отрицательный конец, этот источник питания обеспечивается внутренней изоляцией контроллера.
8, ~ 220 В контроллер входной мощности.

Интерфейс входного сигнала и выходного сигнала:
«Запуск», «выключение», «Операция», «операция в», «вход 1» и «вход 2» этого контроллера являются входными сигналами, И они имеют ту же схему входного интерфейса. "Выход 1", "Выход 2", "выход 3" Называются выходными сигналами. Они имеют одинаковую схему выходного интерфейса. Входные и выходные схемы имеют фотоэлектрическую изоляцию, чтобы убедиться, что контроллер не мешает друг другу. Внутренний источник питания (+ 5 В) и внешний источник питания (+ 12 В) не зависят друг от друга и не имеют электрического подключения. Два набора источника питания обеспечивается двумя независимыми обмотками внутреннего трансформатора контроллера.
Состояние выходного сигнала импульсного входного сигнала Соответствует индикаторному свету на панели соответственно. Для входа низкий уровень входного сигнала (когда выключатель закрывается) загорается, и, наоборот, загорается; Для выхода выход 0-низкий уровень, индикатор выключен, И свет включен.

Настройка параметров
Способ входа и выхода из режима настройки параметров заключается в том, чтобы удерживать клавишу параметра более 5 секунд в ручном состоянии, пока вы не войдете в состояние настройки параметров. После завершения настройки параметров нажмите клавишу exit, чтобы вернуться в ручное состояние (параметр будет автоматически защищен).
Параметры отображаются в двух линиях, первая линия показывает имя параметра, а вторая линия показывает данные параметров.

Изменение параметров: как только вы ввели состояние настройки параметров, отображается первая линия {JF -----}. И первые два наименования параметров flash display: при нажатии {g},{g}, появится имя следующего или последнего параметра. Если вы нажмете клавишу ВВОД, вы войдете в состояние редактирования данных параметров, когда первый Мигающий Дисплей данных, Например, нажмите «go», «go», данные будут изменены. Если вы нажмете кнопку {<},{>}, вы перейдете к следующей для модификации и так далее. После изменения данных нажмите «Ввод» для подтверждения, нажмите «отменить», чтобы отказаться от модификации.
Одним словом, настройка параметров выполняется шестью клавишами: перемещая левую и правую клавиши, курсор перемещается в соответствующее положение, затем цифровой дисплей будет отображаться, затем измените значение с помощью кнопок вверх и вниз; Введите статус изменения данных с помощью клавиши ввода, После завершения модификации данных используйте клавишу возврата для подтверждения выхода или отмены ключа, чтобы отказаться от модификации.

Посылка список:
1 * контроллер
