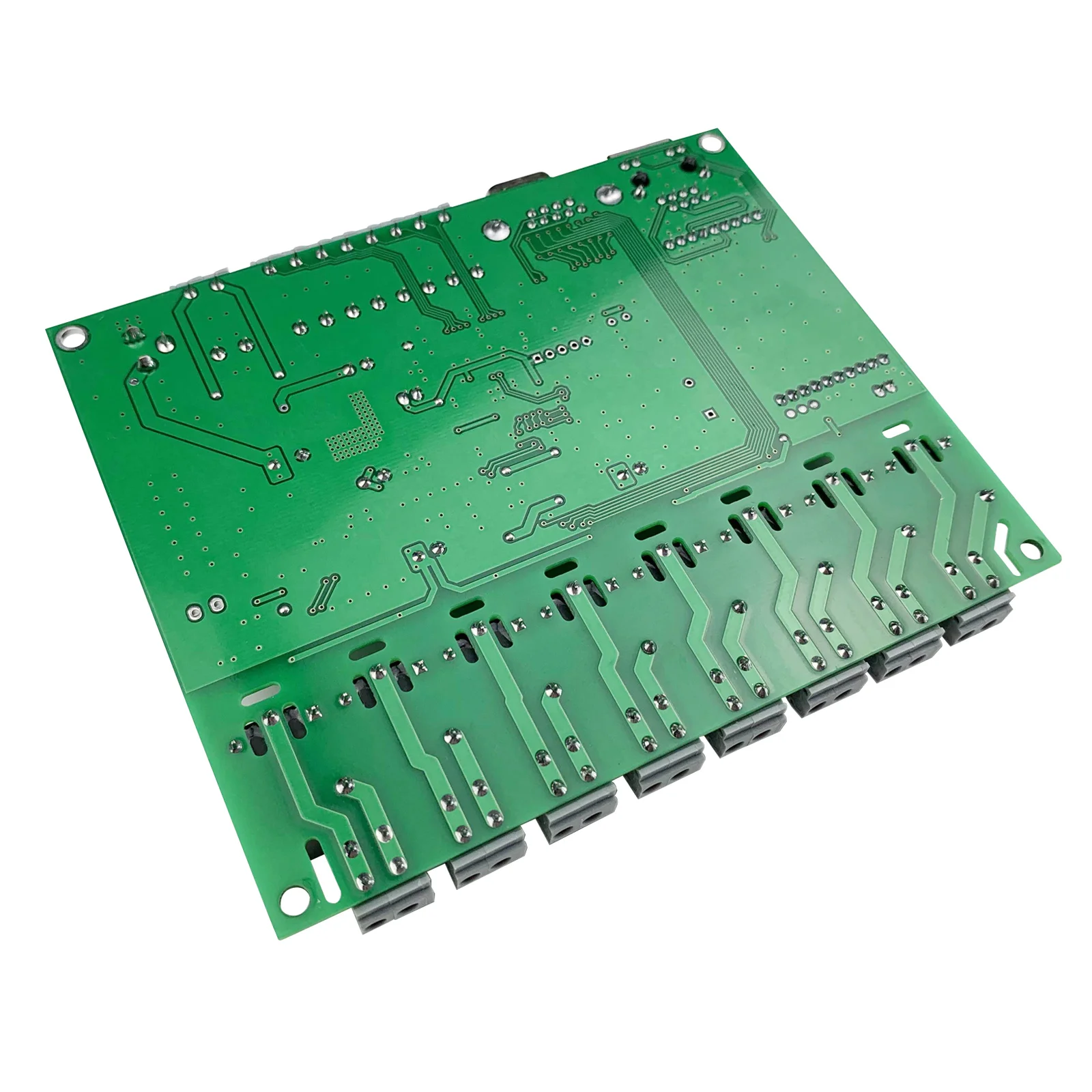

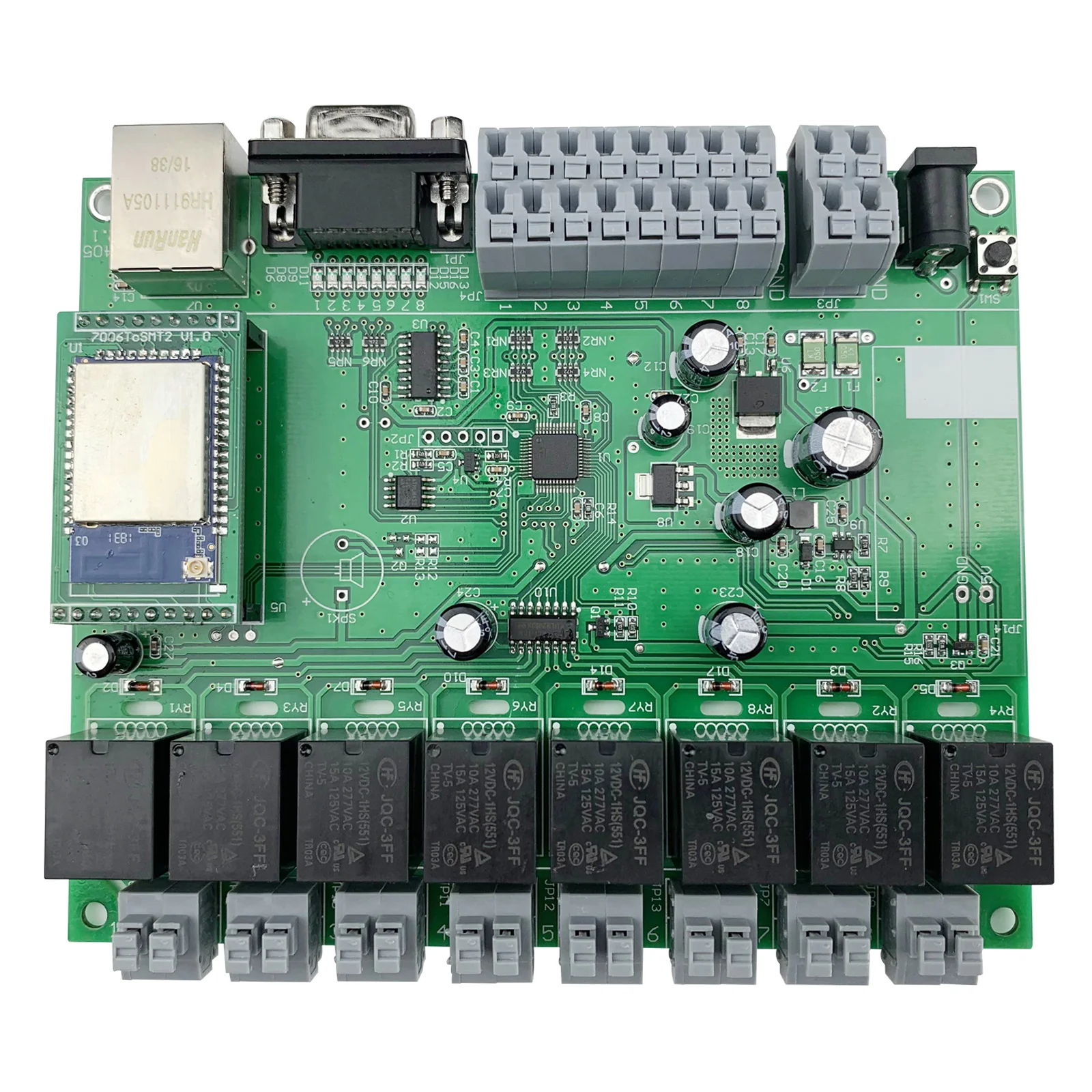

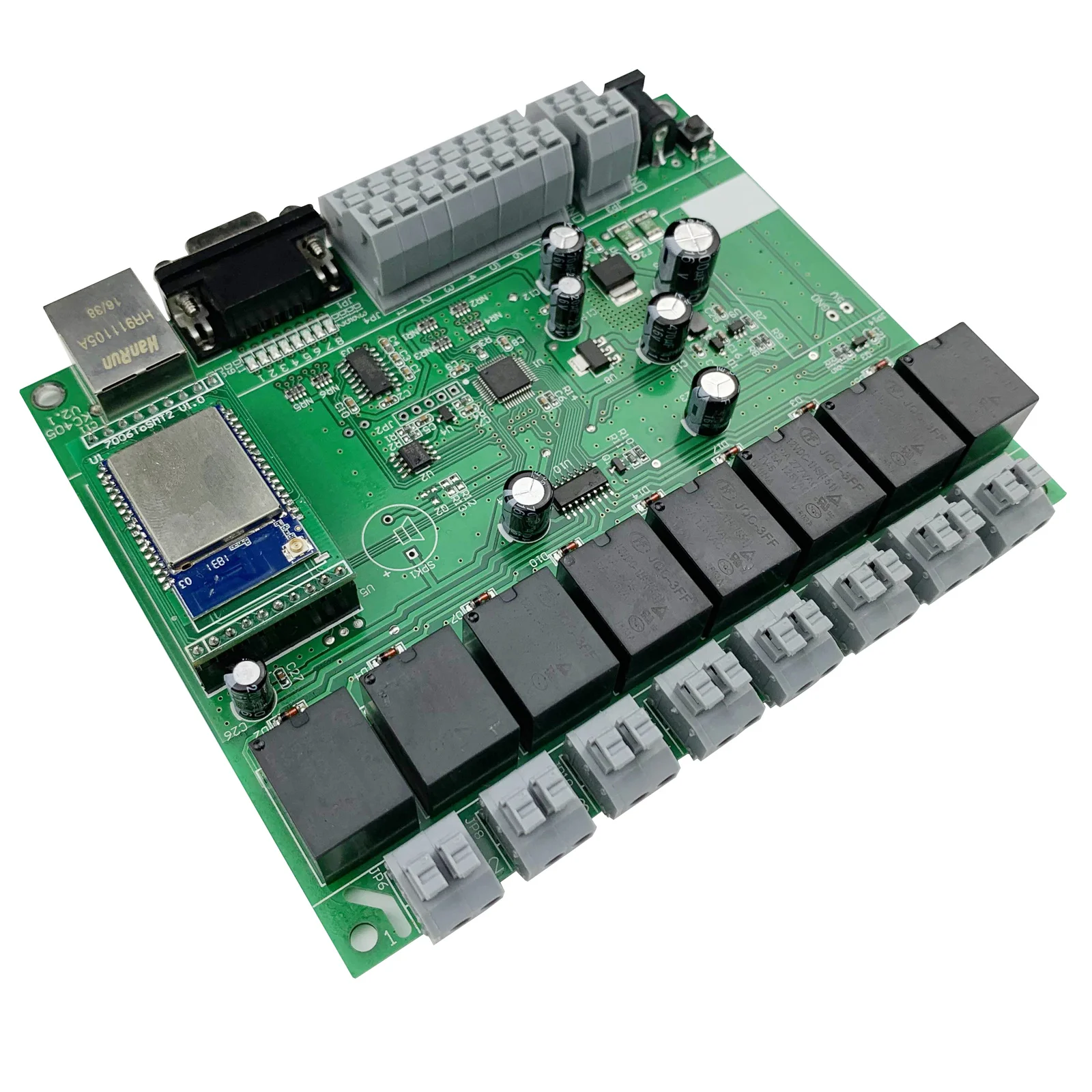

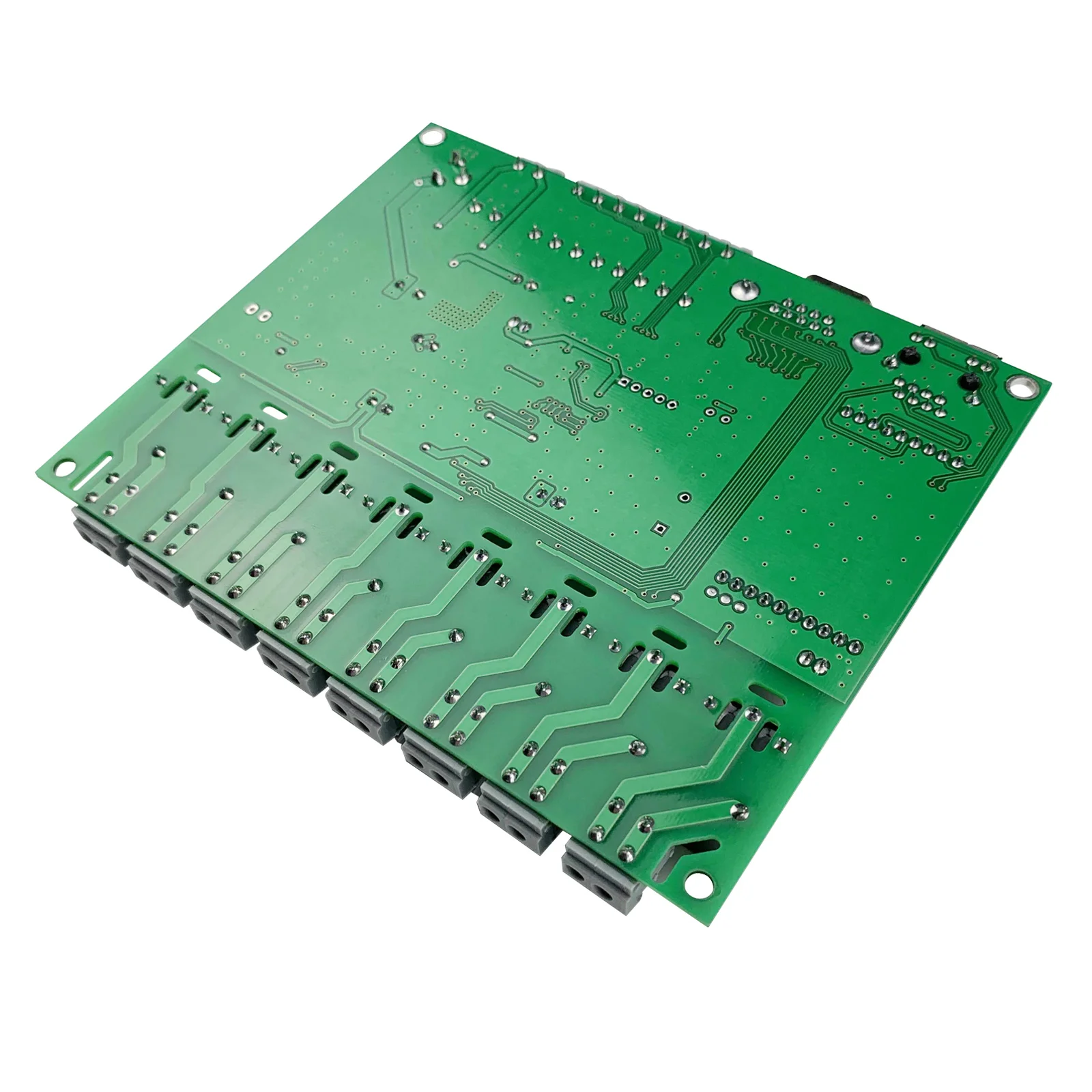

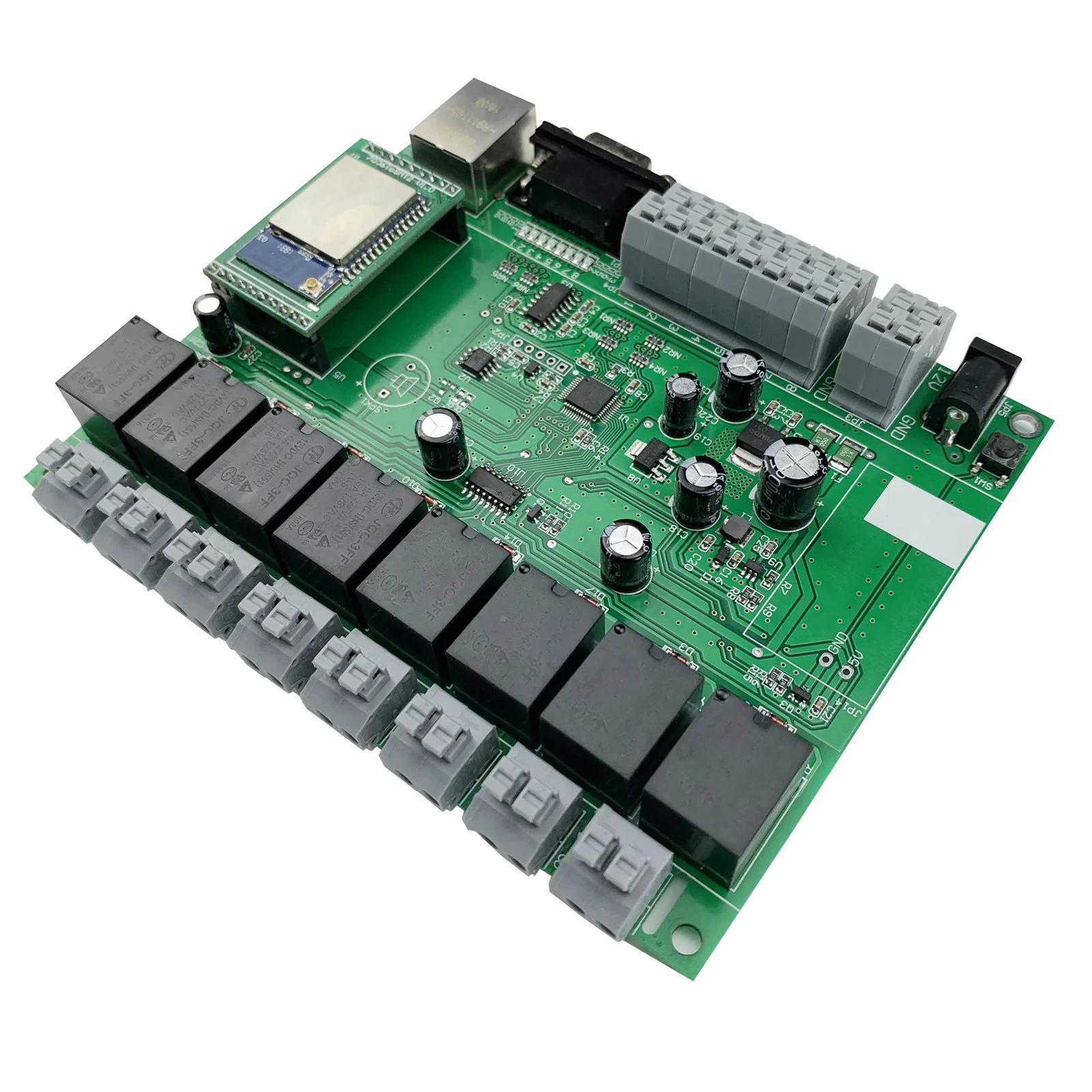

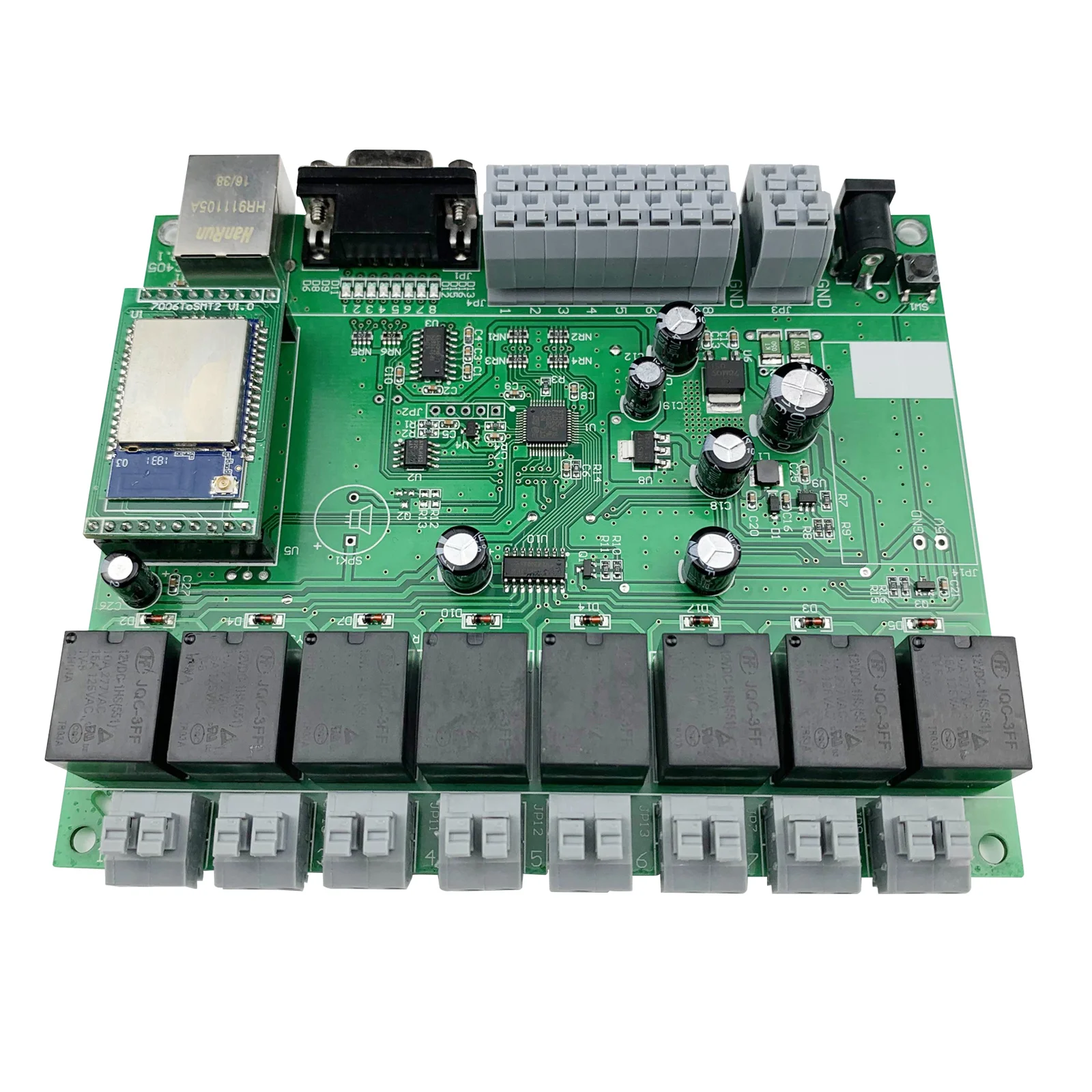

Этот KC868-H8W без оболочки versoin. Эта плата PCB функционирует так же, как и KC868-H8W.

KC868-H8W smart control box-это Wi-Fi версия KC868-H8 smart control box. Обе функции и интерфейсы идентичны.

KC868-H8W подключает Интернет через Wi-Fi и KC868-H8 подключает Интернет через Ethernet-интерфейс.

В новой версии аппаратного релейного выхода вместо серой старой версии используются зеленые клеммы.

8-канальный сетевой видеорегистратор, релейный контроллер задержки (Мбит/с Ethernet) Руководство пользователя

Параметры продукции:

Размер: 148x117x40 мм

Рабочее напряжение: 12 В постоянного тока

Материал: Огнестойкость ABS, металлический корпус

Рабочая температура: -20 ℃ ~ 70 ℃

Рабочая влажность: 20% RH ~ 80% RH

Выход нагрузки: в зависимости от настроек 250V/10A

Режим связи: Ethernet/RS232

Количество входного порта: 8 портов

Количество выходного порта: 8 портов

Выходная мощность: 12 В/9 в

Совершенно новая упаковка:

Функции продуктов:

1. Поддержка режима связи RS232 и Ethernet

2. Дистанционное управление открыванием/закрытием 8 трасс или 8 цепей групп.

3. Поддержка 8 портов, Входное значение переключатель датчиков.

4. Поддержка вторичного развития

5. Поддержка дистанционного управления приложением

6. Широко используется для освещения, контролирующих виды случаев (например, в помещении, театре или парке развлечений и т. Д.) и переключения механического оборудования, а также управления компьютерами в кибер-баре и так далее.

Особенности продукции:

1. Высоконадежная Соединительная колонка, независимый и изолированный маршрут, убедитесь, что продукты более стабильны и безопасны.

2. Метод подключения выходного полюса реле, как показано ниже, каждый цвет представляет один маршрут, каждый маршрут равен независимому переключателю.

3. Принятие ARM core chip в качестве основного процессора, промышленной стабильности и хорошей анти-помех.

4. Профессиональная конструкция корпуса, фиксируется через отверстие для позиционирования или фиксируется непосредственно на направляющей.

5. Идеальный входной фильтр, обеспечивающий достаточную емкость.

6. Принятие продвинутого и стабильного протокола связи, обеспечивающего надежные и гладкие процедуры связи.

7. Предоставляя инструмент обновления, продукты могут быть модернизированы пользователями; Или могут быть модернизированы поставщиком устройств через сеть.

8. Предоставление 1 года технического обслуживания и бесплатного нового выпуска компьютерного программного обеспечения

Инструкции по использованию продукции

Проводка и установка

1. Соединительная сетевая линия или последовательный порт RS232

2. Подсоединение лампы и мощности к соответствующим выходным полюсам, согласно приведенной ниже схеме.

3. Когда нужно управлять одной группой или группой огней, Подсоедините линию к соответствующим выходным полюсам.

4. Подключение адаптера питания 12 В для зарядки.

5. Когда датчики обнаружения доступны, подключите их к входному порту.

KC868-H8 схема определения интерфейса

KC868-H8 решение-умное Управление освещением

Если нагрузка больше 2000 Вт, расширение мощности может быть достигнуто с помощью твердотельного реле. Его принцип работы выглядит следующим образом:

Интеллектуальное удаленное Насосное и ирригационное решение

Решение для удаленного управления перезапуском серверов

Интеллектуальная управляющая лента

Решение дистанционного управления для перезапуска камер

Решение дистанционного управления доступом

Безопасность и интеллектуальное решение управления связью

Интеллектуальное решение распределительной коробки

Каждый вход KC868-Hx может управлять выходом каждого KC868-Hx

Новейшее программное обеспечение Andorid, загрузите форму нашей веб-страницы (не в Google Play)://www.kincony.com/download/Smart-Home_Eng.apk

Это программное обеспечение для ПК для KC868-H8, оно может управлять LAN (локальный контроль) или WAN (пульт дистанционного управления)

Если вы подключаетесь к модулю «голосовой помощник KC868», контроллер может управлять голосовым управлением через Amazon Alexa или Google Home Speaker или Amazon Alexa или Google Home phone APP.

Новое программное обеспечение поддерживает CCTV (используется только для продукта KinCony ipcamera). Когда вы видите видео управления реле.

Некоторые чехлы с умным управлением, используемые KC868-Control ler

Пульт дистанционного управления AC380V мощность для насоса

Используйте 4G/3G GPRS подключение с контроллером KC868

Пульт дистанционного управления 6 каналов AC220V и 2 канала AC380V мощность

Пульт дистанционного управления 1 канал AC380V мощность

32 канала управления реле

32 канала управления реле

Это config manu, название, авторское право и имя всех релейов могут быть изменены самостоятельно.

Управление программным обеспечением

1. Открытие инструмента сетевой отладки для обнаружения ip-адреса и порта устройства (см. Рис. Ниже)

2. Clicking【Device】, см. Рисунок ниже

3. Двойное нажатие 【название 】, Настройка сетевого параметра устройства

4. Выбирая Рабочий режим, TCP предназначен для настройки локальной сети или вторичного развития; UDP предназначен для управления приложением.

5. Открытие 【relay】программное обеспечение, ввод ip-адреса и порта, нажатие 【подключение 】 (см. Рис. Ниже)

6. Это 8 способов, выбор 8 выходов в порядке.

Протокол связи вторичного развития

1. Реле управления (набор):

Релейный набор-x(1bytepack_num),x(1byterelayserialnumber),x(1byteaction 0/1)

Возврат: релейный набор-x(1bytepack_num),x(1byterelayserialnumber),x(1byteaction 0/1),

OK/ошибка

2. Состояние реле (чтение):

Реле-чтение-x(1bytepack_num),x(1byterelayserialnumber)

Возврат: реле-чтение-x(1bytepack_num),x(1byterelayserialnumber),x(1bytestatus 0/1),OK/ошибка

3. Состояние ввода (получить _ вход):

RELAY-GET_INPUT-x(1bytepack_num)

Возврат: RELAY-GET_INPUT-x(1bytepack_num),x(1bytestatus),OK/ERROR

4. Сигнал тревоги (сигнал тревоги):

Реле-сигнализация-x(1bytealarmchannel)

Обратная сторона: реле-сигнализация-x(1bytealarmchannel),OK/ошибка

Ответ: без получения возврата, будильник будет повторно срабатывать каждые 3 секунды, полностью повторно срабатывает 3 раза.

5. Сканирование (SCAN_DEVICE):

RELAY-SCAN_DEVICE-NOW

Возврат: RELAY-SCAN_DEVICE-CHANNEL_8,OK/ошибка

6. Приобретение серийного номера (хост):

Реле-хост-сейчас (в режиме работы TCP)

Возврат: HOST-CHKLIC-97813679bd8cc4c42ddb6c27 (серийный номер узла возврата)

7. Группы реле управления (SET_ALL):

RELAY-SET_ALL-x(1bytepack_num),D0

Возврат: RELAY-SET_ALL-x(1bytepack_num),D0,OK/ERROR

8. Статус релейных групп (состояние):

Реле-состояние-x(1bytepack_num)

Возврат: реле-состояние-x(1bytepack_num),D0,OK/ошибка

9. Проверка состояния (тест):

Реле-тест-сейчас

Возврат: реле-тест-старт

Ответ: при этом состоянии pack_num не работает.

Инструментарий программы вторичного развития

Мы поставляем полный инструментарий программы source VS2005(Microsoft viial Studio 2005) , и мы приводим примеры управления через последовательный порт RS232 и разъем Ethernet, чтобы помочь клиентам осуществлять вторичную разработку.

Программное обеспечение для ПК может управлять реле, а также показывать Входное состояние.

Подробности показаны на скриншотах ниже.

Мы можем предоставить демонстрационный код C + + Builder, Delphi, VB.Net, Python, Android и iOS versoins.

Это Hello World hareware verion of Demo code.

Ниже представлены наши демонстрационные видео на youtube, которые помогут вам (видео KC868-H32 для 32 реле. Из-за KC868-H8 и KC868-H32 с использованием одного и того же протокола связи, вы можете обратиться к видео ниже. KC868-H8 8 реле, KC868-H32 32 реле):

KC868-H32 контроль в локальной сети ПК VB.net demoВидео: //youtu.be/bzGqjfezX74

KC868-H32 пульт дистанционного управления с помощью видео приложения: //youtu.be/hPWLbGwdGmM

Ручная плата управления работает с KC868-H32 видео://youtu.be/poH3PHd_yQ8

Как использовать веб-браузер, отправить http струнное реле управления видео: //youtu.be/RVWvRN8yKWs

Входной порт kc868-h8 соединяется с push swithch demo-1Видео: //youtu.be/QM8E4NF2NNE

Входной порт kc868-h8 соединяется с push swithch demo-2Видео: //youtu.be/HlxVVIB2yXk

KC868-H8 управляемая модель здания ПК: //youtu.be/mcVRVmfB2tE

KC868-H8 управляемая модель здания с помощью приложения: //youtu.be/Lu1F06ZosCU

Как сделать DIY умное распределение энергии по KC868-H8://youtu.be/nV82j-AleMk

Как произвести PCB KC868-H32://youtu.be/XKu-aDMa9ws

Ниже приводится описание и решения контроллера KC868-H8/KC868-H32, которые мы планируем представить в январе-декабре 2019 года на «Радио журнале» в Китае. Есть только китайский язык, но некоторые из них будут переведены на английский язык. Вы можете посетить наш веб-сайт www.kincony.com для просмотра. Мы будем продолжать обновлять.

Это образец кода для включения/выключения Hello World demo.

Это протокол связи anlysis KC868-H32 и KC868-H8 контроллера

Как дистанционное управление реле по http string

Это умный чехол с системой управления освещением

Мы также записана некоторые виды умный дом книги "сделай сам" для того, чтобы помочь людям узнать IOT Знания.

Больше документов, приложений и ПК программного обеспечения и инструментов для загрузки:  //www.kincony.com/document

Список видео на YouTube:

Функция/модель

KC868-H8

KC868-H8W

KC868-H32

KC868-H32W

KC868-G

KC868-S

Реле управления

●

●

●

●

Проводной датчик

●

●

●

●

Ethernet

●

●

●

WiFi

●

●

●

RS232

●

●

●

●

Встроенный ИК

●

Облачное хранилище

●

●

●

●

●

●

Самостоятельная программа

●

●

●

●

●

●

Код образца

●

●

●

●

●

●

Техническая поддержка

●

●

●

●

●

●

OEM/ODM

●

●

●

●

●

●

RF315M/433MH

●

●

Устройство ZigBee

●

●

Усилитель ZigBee

●

KC868-G/KC868-S/KC868-H8/KC868-H32 мобильный телефон загрузка приложения:

Ниже приведены сертификаты FCC и RoHS

Часто задаваемые вопросы

А. Перед продажей

В1. Сколько приложений может управлять устройством KC868-H8W?

Ответ: 8 способов применения

В2. Сколько входов в KC868-H8W устройства?

Ответ: 8-канальный видеорегистратор вход

В3. Сколько входов в KC868-H8W устройства?

Ответ: вы можете выбрать KC868-H32 для 32 банд. Или вы можете добавить 2 шт kc868-h8w в приложении. Затем вы можете управлять 16 реле. Также, если вы добавили 3 шт kc868-h8w, то вы можете управлять 24 реле. И так далее. Все контроллеры будут добавлены в одну учетную запись приложения, не нужно менять учетную запись приложения для входа в систему и управления устройством.

В4. Какова максимальная нагрузка на канал для kc868-H8W устройства?

Ответ: 250 В/10 А каждый канал

В5.что делать, если мощность нагрузки больше номинальной мощности?

Ответ: если он перегружен, внешнее высокомощное реле переменного тока может быть подключено к складу общей мощности нагрузки

В6. Какой тип оборудования может быть подключен к входу блока управления kc868-H8W?

Ответ: оборудование имеет значение для переключения сигнала

В7. Какой размер kc868-H8W блока управления? Каковы фиксированные методы установки?

Ответ: 145x117x40 мм; Для фиксации путем подвешивания на рельсе непосредственно или для фиксации винтом

Q8.какие интерфейсы поддерживает блок управления kc868-H8W?

Ответ: поддержка интерфейса RS232 и Ethernet

В9. Есть ли версия Ethernet?

Ответ: Да. Это KC868-H8.

В10. Каковы методы управления сетью для KC868-H8W коробок управления?

Ответ: мобильный телефон с пультом дистанционного управления, ПК локальный или пульт дистанционного управления

В11.какие типы программного обеспечения и руководства пользователя могут быть предоставлены?

Ответ: инструмент сетевой конфигурации, демонстрационное программное обеспечение, инструкции и дополнительный протокол разработки и т. д. для получения более подробной информации, пожалуйста, посетите www.kincony.com/document для загрузки

В12. Когда нет интернета, как удаленно управлять устройством KC868-H8W?

Ответ: В локальной сети, с помощью ПК для достижения локального дистанционного управления; Или с помощью беспроводного Интернет-маршрутизатора для обеспечения проводной сети или Wi-Fi сигналов для достижения контроля.

В13. Где можно легко загрузить мобильный телефон с приложения?

Ответ: для IOS, войдите в Apple app store, выполните поиск 【Kincony smart home】 для загрузки; Для Android, войдите в Google app store, searches【Kincony smart home】 для загрузки или посещения официального сайта для сканирования QR для загрузки

B. Разработка самостоятельно

В1. Поддерживает ли он пользователей, чтобы писать свои собственные программы для управления устройством?

Ответ: Да, поддержка. И сопутствующий пример программы является avialble.

В2. Поддерживает ли он управление устройством через браузер?

Ответ: Да, поддержка. И может быть предоставлен один соответствующий чехол.

В3. Каковы способы дистанционного управления устройством, когда пользователи программируют себя?

Ответ: программное обеспечение для ПК, браузер для управления.

В4. Предоставляется ли исходный код для примера вторичной посылка?

Ответ: Да, предоставление подробной информации.

C. Послепродажное обслуживание

В1. Где скачать соответствующую информацию после покупки?

Ответ: с китайского сайтаWww.hificat.com/service/

И веб-сайт на английском языкеWww.kincony.com/document

В2. Как получить техническую поддержку загрузки?

Ответ: Поддержка электронной почты

И Skype: leo-zhang2008

В3. Где можно получить информацию об обновлении продукта или программного обеспечения?

Ответ: с английского веб-сайта //www.kincony.com

В4. Поддерживает ли он OEM или ODM кастомизацию?

Ответ: Да, поддержка OEM и ODM
