Кабель перемычки PCI express 3 0x4 к x4 4x PCI-Express Tx /Tx Rx PCIe для перемычек расширителей

Кабель перемычки PCI express 3 0x4 к x4 4x PCI-Express Tx /Tx Rx PCIe для перемычек расширителей

Название продукта: Соединительный кабель PCIe x4

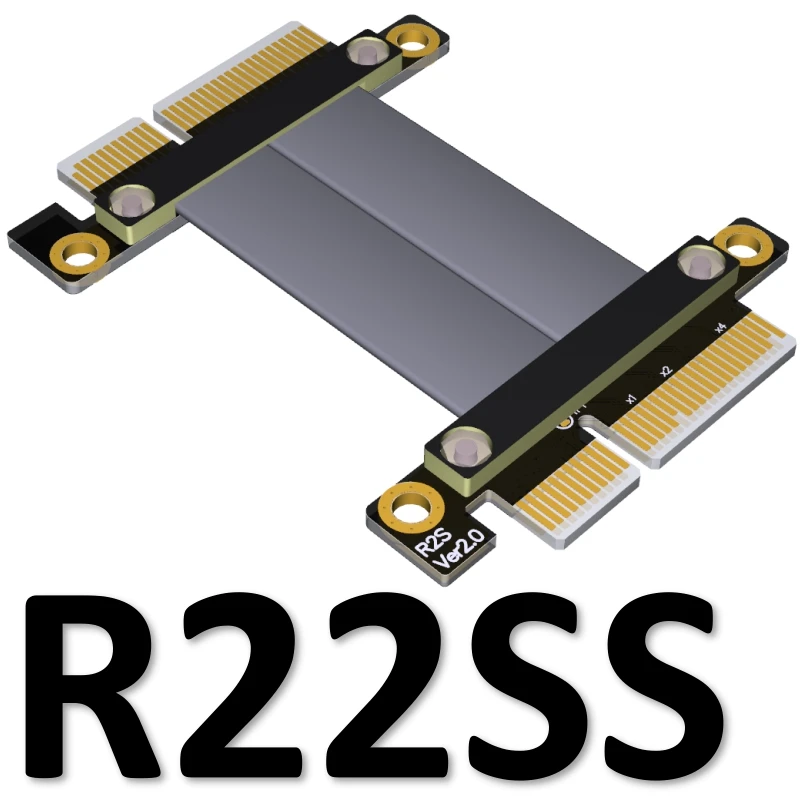

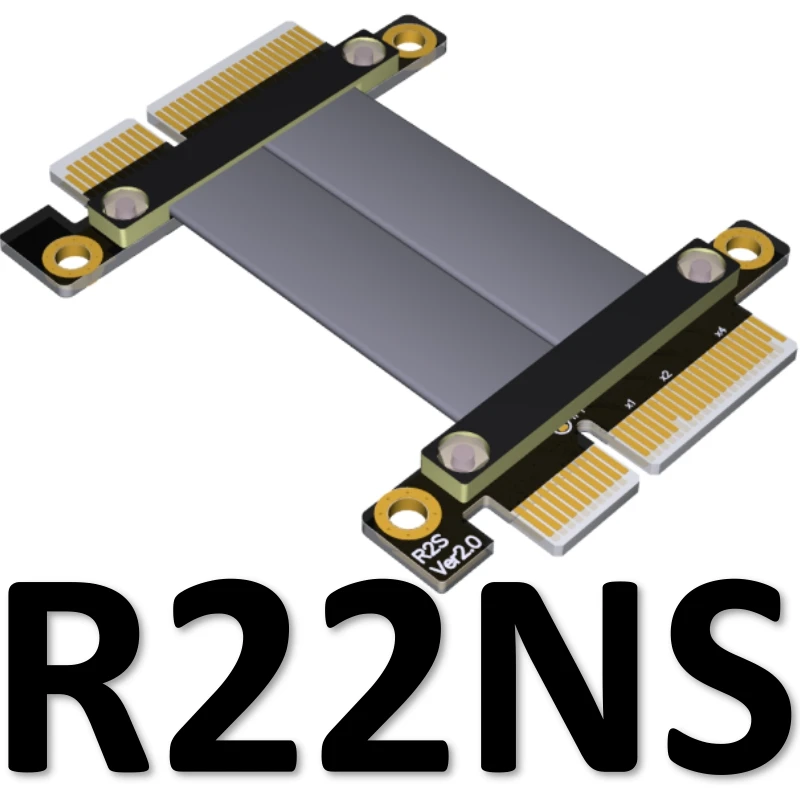

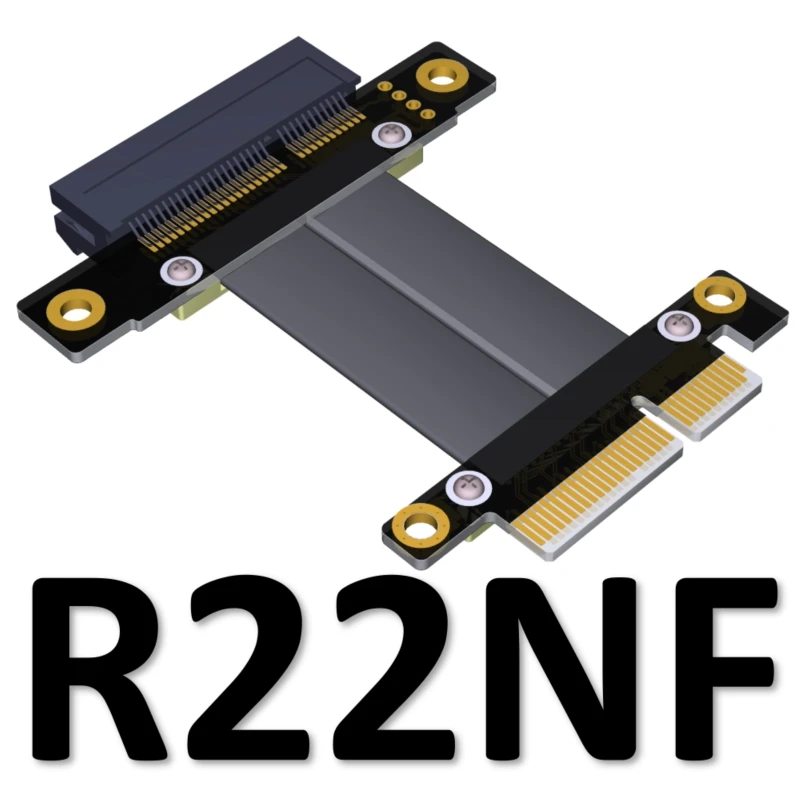

Модель продукта: R22SS, R22FF, R22NS, R22NF

Скорость передачи: PCIe 3,0x4 полная скорость, 32G/bps (макс.)

Длина провода: 3 ~ 100 см, длина может быть изменена,

Применение: PCIe x4 плата к плате перемычки, расширитель, адаптер, гибкий, складной, подключаемый

Рабочая температура: -20 ~ 80OC

По ограничению на использование опасных материалов в производстве соответствует: Да

Если в ваших приложениях используется материнская плата, которая должна соединяться с другой печатной платой через PCIe, и что PCB имеет разъемы PCI Express, а не edge fingers, тогда перемычки PCIe могут соответствовать вашим потребностям. Вся скорость и гибкость оригинальных расширителей ADT в сборе, но для приложений «карта-карта».

ADT PCIe Jumper products Part-Number Описание:

Длина кабеля Описание:

Длина провода относится к части видимого провода. В комплект не входят печатная плата и разъем. Для длины провода, пожалуйста, обратитесь к синей стрелке 5 см на рисунке ниже.

Преимущества товара:

1. Преимущество провода, используя немецкий запатентованный импортированный провод, используя тайваньский импортированный высококачественный разъем, высокочастотная поддержка PCI-E 3,0 стабильная передача.

2. Преимущество длины кабеля, от 5 см до 1 м, длина провода может быть настроена в соответствии с потребностями клиента.

3. Дифференциальный сигнал не имеет через дизайн, нет проблемы ослабления сигнала помех паразитарной ёмкости и паразитной индуктивности, и нет микро короткого замыкания CAF, и продукт является прочным.

4. Продукт использует высококачественные материалы, точность изготовления печатных плат, толщина меди утолщена до 1 унции, достаточно золотого пальца, позолоченная стопа имеет хорошую электропроводность, который может уменьшить синий экран аварии, вызванной увеличением окисления и стойкости к ржавчине. Передача сигнала стабильная на полной скорости, и нет проблем с совместимостью.

5. Кабель, используемый в самом продукте, очень прочный. Он защищен прокладкой PCB толщиной 3 мм в металлической сварочной точке и крепится с помощью винтов и шестигранных гаек. Продукт прочный и надежный, устойчив к вытягиванию, анти-помехи и не будет сломан. Гвоздь проблемы. Провод может быть согнут и сложен, не влияя на использование.

6. Карликовая печатная плата с толстым дизайном, карликовая плата не будет прилипать к видеокарте, добавить толстый и длинный дизайн, чтобы сделать доску проще в установке, уменьшая вероятность повреждения.

Вопросы и ответы:

Есть ли Экранирование EMI для кабеля?

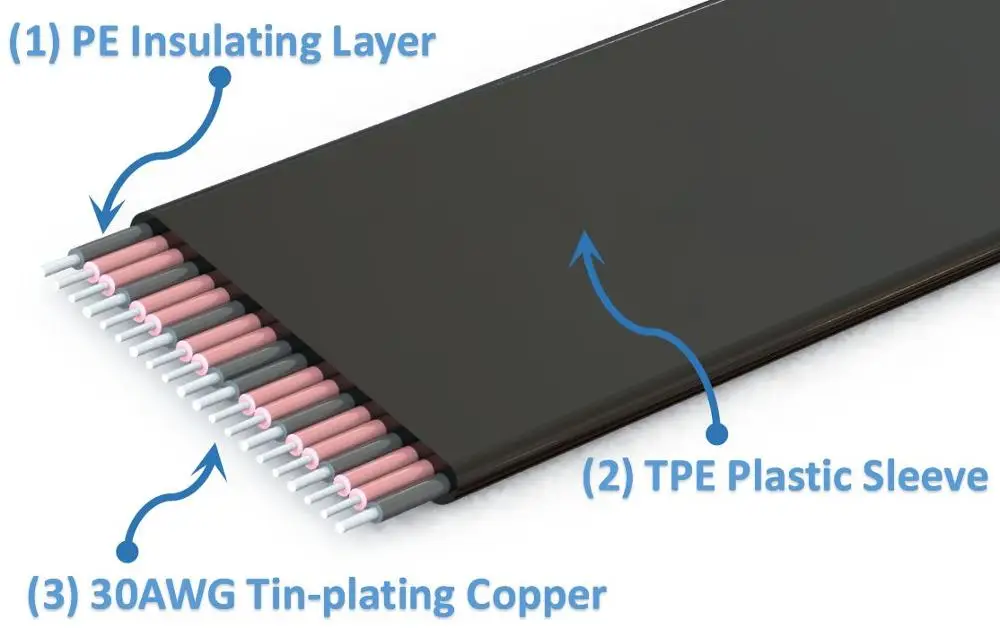

Расширитель использует новейшие материалы для защиты от EMI с пятью плоскими кабелями. Этот метод позволяет каждому кабелю быть полностью покрытым электромагнитным экранированием помех с проводящим полимером для защиты от входящих или исходящих выбросов электромагнитных частот, минимизировать помехи и ухудшение производительности, И уменьшает вес расширителя.

Толщина кабеля? Можно ли согнуть?
Толщина провода 1,4 мм, и это может быть согнута и сложить и не влияет на использование.

Есть ли обмен сигнала PCIe Tx-Rx?

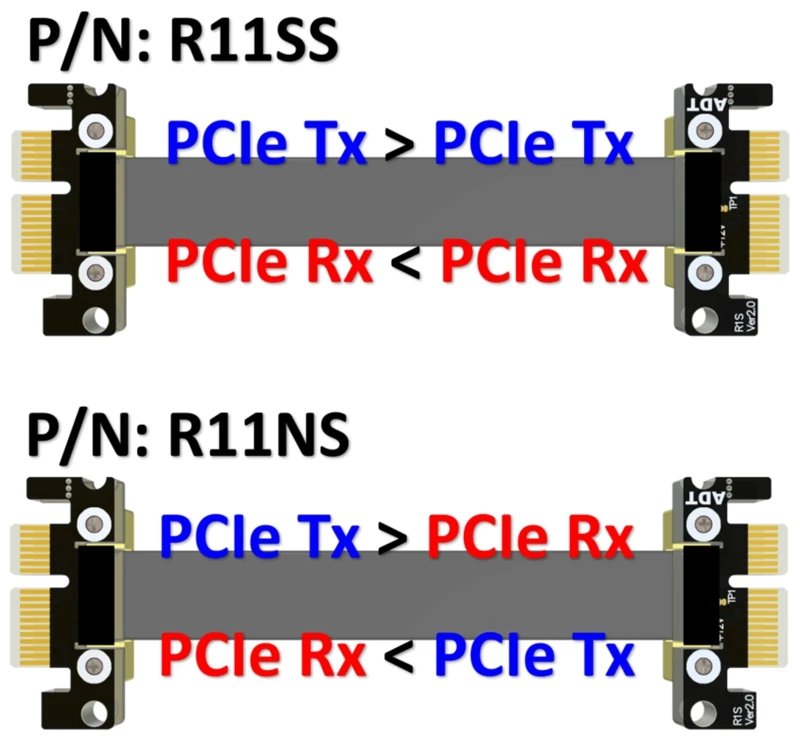

Трассировка сигнала PCI express этого продукта относится к следующей картинке.

Модель R11SS функция расширения сигнала, прямое соединение сигнала PCIe не имеет преобразования, Tx в Tx, Rx в Rx, подходит для прыжков, расширения.
Обмен дифференциальных сигналов модели R11NS, дифференциальные сигналы PCIe Tx на Rx, Rx на Tx, подходит для приложений Master-Slave.

Фото:
