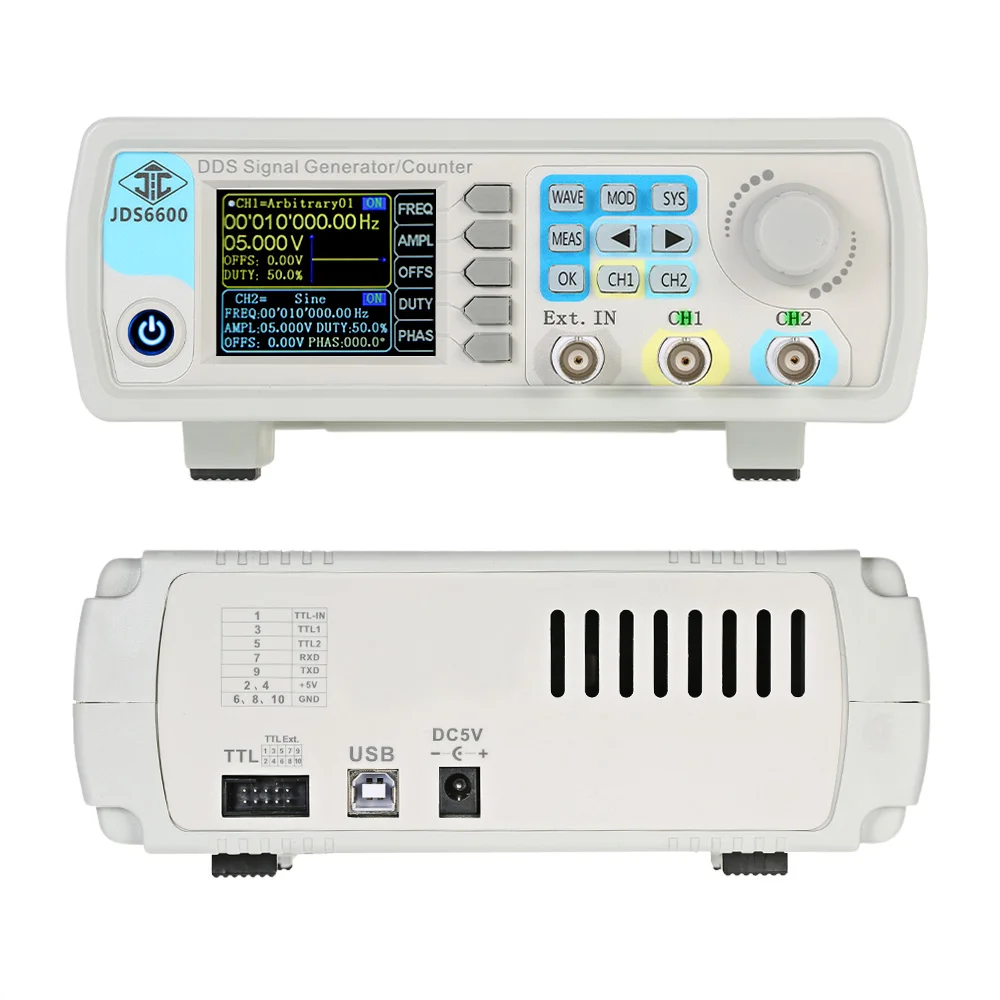

Цифровой Двухканальный измеритель частоты JDS6600 серии 50 МГц генератор

Сохраните в закладки:

Цена:8060.64RUB*

Количество:

Доставка в Эль-Монте, по России и СНГ


  • Цифровой Двухканальный измеритель частоты JDS6600 серии 50 МГц генератор - Фото №1
  • Цифровой Двухканальный измеритель частоты JDS6600 серии 50 МГц генератор - Фото №1
  • Цифровой Двухканальный измеритель частоты JDS6600 серии 50 МГц генератор - Фото №1
  • Цифровой Двухканальный измеритель частоты JDS6600 серии 50 МГц генератор - Фото №1
  • Цифровой Двухканальный измеритель частоты JDS6600 серии 50 МГц генератор - Фото №1
  • Цифровой Двухканальный измеритель частоты JDS6600 серии 50 МГц генератор - Фото №1
  • История цены

    *История изменения цены! Указанная стоимость возможно, уже изменилось. Проверить текущую цену - >

    Месяц Минимальная цена Макс. стоимость Цена
    Sep-14-2025 9591.1 руб. 10071.12 руб. 9831 руб.
    Aug-14-2025 9511.66 руб. 9987.72 руб. 9749 руб.
    Jul-14-2025 7979.48 руб. 8378.67 руб. 8178.5 руб.
    Jun-14-2025 9350.21 руб. 9818.61 руб. 9584 руб.
    May-14-2025 8141.46 руб. 8548.86 руб. 8344.5 руб.
    Apr-14-2025 9188.84 руб. 9647.83 руб. 9417.5 руб.
    Mar-14-2025 9108.80 руб. 9563.28 руб. 9335.5 руб.
    Feb-14-2025 9027.26 руб. 9478.35 руб. 9252.5 руб.
    Jan-14-2025 8947.80 руб. 9394.35 руб. 9170.5 руб.

    Новые товары

    Характеристики

    Цифровой Двухканальный измеритель частоты JDS6600 серии 50 МГц генератор

    Описание товара

    Описание

    15-60 МГц генератор сигналов с ЧПУ JDS6600 DDS двухканальный цифровой контроль функция произвольной волны импульсный источник измеритель частоты

    Особенности:

    1, принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2, возможность воспроизводить шаблоны пользовательской формы волны.

    2. Используйте Мягкие силиконовые ключи вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации.

    3. С использованием технологии прямого цифрового синтеза DDS для получения точного, стабильного и низкого искажения выходного сигнала.

    4, Макс. Выходная частота (Синусоидальная волна) до 15 МГц/30 МГц/40 МГц/50 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.

    5, полностью независимый выход с двумя каналами, синхронизация работы и регулируемая фаза.

    6, отличное улучшение для производительности квадратных волн, диапазон квадратных частот до to15MHzwith без искажений.

    7,60 групп функций хранения произвольных волн, глубина памяти каждой группы is2048 * 14 бит.

    8, высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.

    9, высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.

    10, рабочий цикл каждого канала может быть скорректирован независимо 0,1%-99.9%, регулирующее разрешение 0.1%.

    11, ширина импульсного импульса и время импульсного цикла точно регулируются, регулировка диапазона 30nS-4000S

    12. Особенности сканирования: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Сортировка, обратная и круглая направленность развертки.

    13, с функцией импульсного потока, позволяют выходу 1 ~ 1048575 произвольных импульсных поездов.

    14. Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.

    15,-9,99 В ~ 9,99 в диапазон смещения постоянного тока, разрешение смещения: 0,01 В.

    16, с функцией цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.

    17. Функция хранения: можно хранить 100 групп параметров, установленных пользователем, и извлекать их в любое время.

    18. Функция счетчика: с режимами соединения постоянного и переменного тока.

    19. Функция редактирования произвольных волн: пользователь может редактировать произвольную волну на ПК, а затем загружать tooutput из инструмента.

    20. Функция связи: ПК может использоваться для управления прибором.

    21, с защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60s при нагрузке короткого замыкания.

    Частотная характеристика

    JDS6600-15M

    JDS6600-30M

    JDS6600-40M

    JDS6600-50M

    JDS6600-60M

    Синусоидальный Частотный диапазон

    0 ~ 15 МГц

    0 ~ 30 МГц

    0 ~ 40 МГц

    0 ~ 50 МГц

    0 ~ 60 МГц

    Квадратный Частотный диапазон

    0 ~ 15 МГц

    0 ~ 15 МГц

    0 ~ 15 МГц

    0 ~ 15 МГц

    0 ~ 15 МГц

    Треугольный Частотный диапазон

    Частотный диапазон импульсов

    0 ~ 6 МГц

    0 ~ 6 МГц

    0 ~ 6 МГц

    0 ~ 6 МГц

    0 ~ 6 МГц

    TTL Цифровой частотный диапазон

    Частотный диапазон произвольной волны

    Квадратное время подъема

    ≤ 25 нс

    ≤ 20 нс

    ≤ 15 нс

    ≤ 15 нс

    ≤ 15 нс

    Диапазон регулировки ширины импульса

    150nS-4000S

    60nS-4000S

    40nS-4000S

    30nS-4000S

    30nS-4000S

    Разрешение частоты Mininum

    0.01µгц (0,00000001 Гц)

    Точность частоты

    ± 20ppm

    Стабильность частоты

    ± 1ppm/3h

    Характеристика формы волны

    Форма волны

    Синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Cinkpulse, Lorentz Pulse и 60 видов пользовательских сигналов.

    Вертикальное разрешение формы волны

    14 бит

    Частота дискретизации формы волны

    266MSa/s

    Длина волны

    2048 точек

    Синус

    Гармоническое подавление

    ≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц)

    Полное гармоническое искажение

    <0.8%(20 Гц ~ 20 кГц, 0dBm)

    Квадратный и импульсный

    Overshoot (квадрат)

    ≤ 5%

    Диапазон рабочего цикла (пульс)

    0.1% ~ 99.9%

    Рампа волна

    Линейность

    ≥ 98% (0,01 Гц ~ 10 кГц)

    Характеристики выхода

    Амплитудный диапазон

    Частота вращения ≤ 10 МГц

    10 МГц <частота ≤ 30 МГц

    Частота> 30 МГц

    0Vpp ~ 20Vpp

    0Vpp ~ 10Vpp

    0Vpp ~ 5Vpp

    Разрешение амплитуды

    1МВ

    Амплитудная стабильность

    ± 0.5%/5 ч

    Амплитудная плоскостность

    ± 5%(<10 МГц); ± 10%(>10 МГц)

    Сигнал на выходе

    Выходное сопротивление

    50Ω ± 10% (Типичный)

    Защита

    Короткое замыкание 60S не будет повреждено

    Смещение постоянного тока

    Диапазон офсетной регулировки

    Выходная амплитуда> 4 в

    0,4 в <Выходная амплитуде≤ 4 в

    0 <Выходная амплитуде≤ 0,4 в

    -9,99 В ~ 9,99 в

    -2,5 В ~ 2,5 В

    -0,25 В ~ 0,25 В

    Офсетное разрешение

    0,01 В

    Фазовая характеристика

    Диапазон регулировки фаз

    0 ~ 359.9o

    Разрешение фазы

    0.1o

    TTL/COMS выход

    Низкий уровень

    <0,3 в

    Высокий уровень

    1 В ~ 10 в

    Повышение уровня/осеннее время

    ≤ 20 нс

    Функция внешнего измерения

    Функция счетчика частоты

    Диапазон измерения частоты

    1 Гц ~ 100 МГц

    Точность измерения

    Ворота с таймэкономичной регулировкой between0.01S ~ 10s

    Функция счетчика

    Счетная область

    0-4294967295

    Комбинированный режим

    2 вида режимов соединения, DC и AC

    Режим подсчета

    Ручная работа

    Диапазон напряжения входного сигнала

    2Vpp ~ 20Vpp

    Измерение ширины импульса

    0.01us (разрешение), 20s (максимальное время измерения)

    Измерение периода

    0.01us (разрешение), 20s (максимальное время измерения)

    Функция развертки

    Канал развертки

    CH1 или CH2

    Тип развертки

    Линейная развертка, бревенчатая развертка

    Время подметания

    0,1 s ~ 999,9 s

    Диапазон установки

    Произвольно устанавливается между точкой запуска и точкой остановки

    Направление развертки

    Вперед, назад и круглый ход

    Общие технические параметры

    Дисплей

    Тип дисплея

    2,4-дюймовый TFT цветной ЖК-дисплей

    Хранение и загрузка

    Количество

    100 групп

    Расположение

    От 00 до 99 (извлечение данных о месте 00 по умолчанию)

    Произвольная волна

    Количество

    От 1 до 60, всего 60 групп (по умолчанию 15 групп)

    Интерфейс

    Режим интерфейса

    USB к последовательному интерфейсу

    Интерфейс расширения-

    Существует последовательный интерфейс режима уровня TTL, чтобы быть удобным для вторичной разработки.

    Скорость связи

    Стандарт 115200bps

    Протокол связи

    Принять режим командной строки, открытый протокол

    Источник питания

    Диапазон напряжения

    Dc5в ± 0,5 В

    Производственный процесс

    Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы

    Предупреждение тон

    Пользователь может установить или выключить

    Рабочие характеристики

    Полная кнопка работы, ручка непрерывной регулировки

    Условия окружающей среды

    Температура: 0 ~ 40 oC Влажность:<80%

    Вес

    990 г

    Размеры

    24x21x9,5 см
