Аналоговый датчик TDS проводимости Воды Для Arduino модуль мониторинга качества

Аналоговый датчик TDS проводимости Воды Для Arduino модуль мониторинга качества

Примечание:Этот продукт содержит введение продукта, схему проводки, исходный код и так далее. См. Ниже.

Введение продукта

1. Это оборудование используется для измерения общего качества воды в домашнем хозяйстве.

2. Как правило, водопроводная вода TDS находится в пределах 100 (около 90 в Шэньчжэне), а очищенная вода-в пределах 10.

3. Совместимый с Arduino датчик TDS используется для измерения значения TDS воды. Значение TDS может отражать чистоту воды и может быть применено для тестирования качества воды в области бытовой воды и гидропоники.

4.TDS (общее количество растворенных твердых веществ): показывает, сколько миллиграмм растворенных твердых веществ растворяется в 1 литре воды. В общем, чем выше значение TDS, тем больше лизата содержится в воде и тем больше нечистой воды. Таким образом, размер TDS может быть использован в качестве одной из основы для отражения чистоты воды.

5. Обычно используемое испытательное оборудование TDS-это Ручка TDS. Хотя он недорогой и простой в использовании, он не может передавать данные в систему управления, осуществлять долгосрочный онлайн-мониторинг и анализировать качество воды. Используя специальный инструмент, хотя данные могут передаваться, точность высокая, но цена очень дорогая. С этой целью мы специально ввели этот совместимый с Arduino датчик TDS, который может использоваться для измерения значения TDS воды после подключения к контроллеру Arduino.

6. Предназначен для arduino, этот продукт подключен и работает и прост в использовании. Широкое напряжение питания 3,3 ~ 5,5 V и аналоговым выходом сигнала 0 ~ 2,3 V делают этот продукт совместим с 5V, 3,3 V система контроля, который может быть легко использован в готовой системе управления. Источник возбуждения, используемый для измерения, использует сигнал переменного тока, который может эффективно предотвратить поляризацию зонда, продлить срок службы зонда и повысить стабильность выходного сигнала. Зонд TDS является водонепроницаемым зондом, который может погружаться в воду в течение длительного времени.

6. Продукт может быть применен для тестирования качества воды в области бытовой воды, гидропоники и тому подобное. С помощью этого датчика вы можете легко создать детектор TDS и легко проверить чистоту воды, чтобы улучшить качество воды.

Примечание:

Зонды TDS не могут использоваться в воде выше 55 °C.

Зонд TDS не должен быть помещен слишком близко к краю контейнера, так как это повлияет на дисплей.

Головка и свинец зонда TDS являются водонепроницаемыми и могут быть погружены в воду, но интерфейс подключения и плата адаптера сигнала не являются водонепроницаемыми. Пожалуйста, обратите внимание на использование.

Особенности

1. Широкое Рабочее напряжение: 3,3 ~ 5,5 V

2. 0 ~ 2,3 в аналоговый сигнал, совместим с 5 В, 3,3 В двумя системами управления

3. Источник возбуждения является сигналом переменного тока, эффективно предотвращающим поляризацию зонда

4. Водонепроницаемый зонд для длительного погружения в воду

5. Совместимость с Arduino, Простота подключения, подключи и работай, пайка не требуется

Технические характеристики

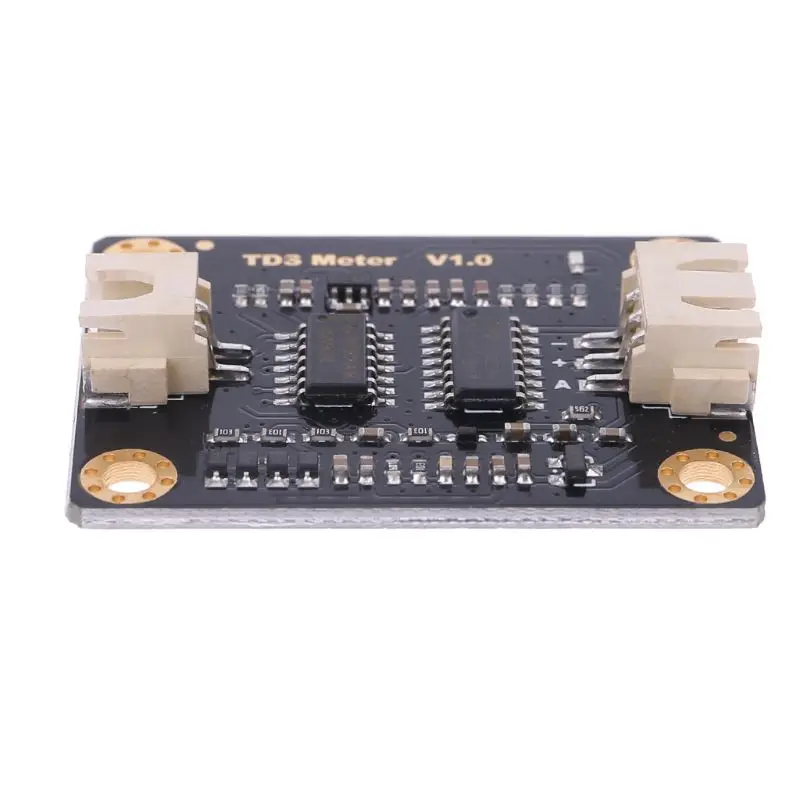

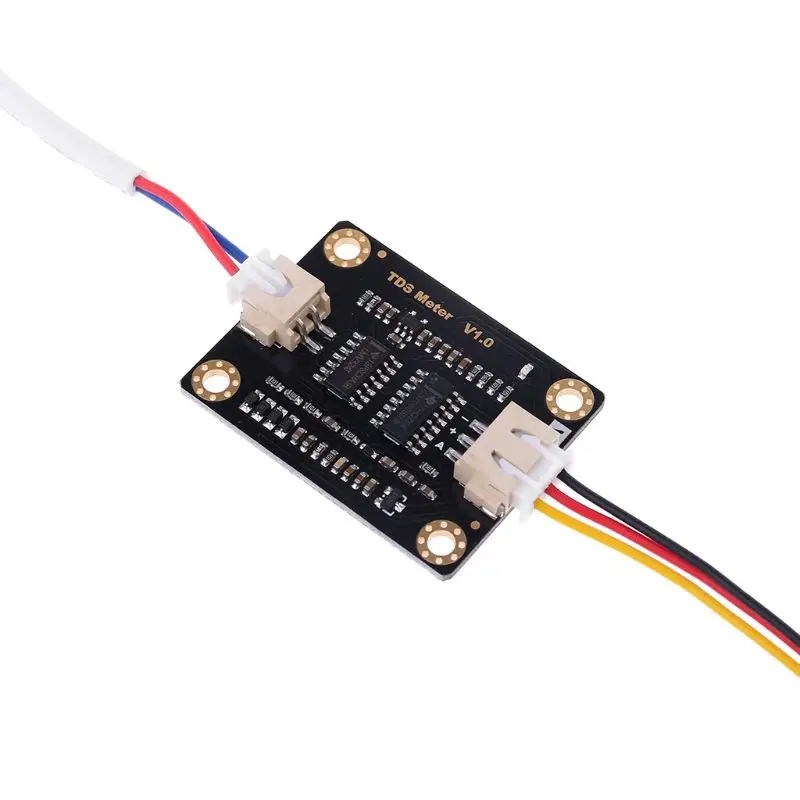

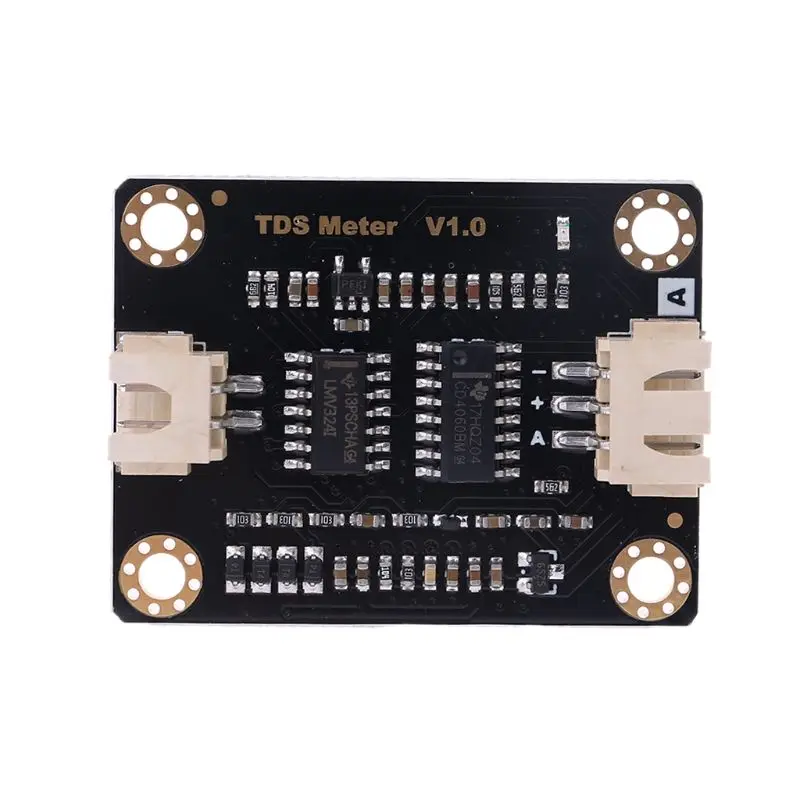

Плата адаптера сигнала:

Вход напряжение: 3,3 ~ 5,5 V

Выходной сигнал: 0 ~ 2,3 В

Рабочий ток: 3 ~ 6 мА

Диапазон измерения TDS: 0 ~ 1000ppm

TDS Точность измерения: ± 10% F.S. (25 °C)

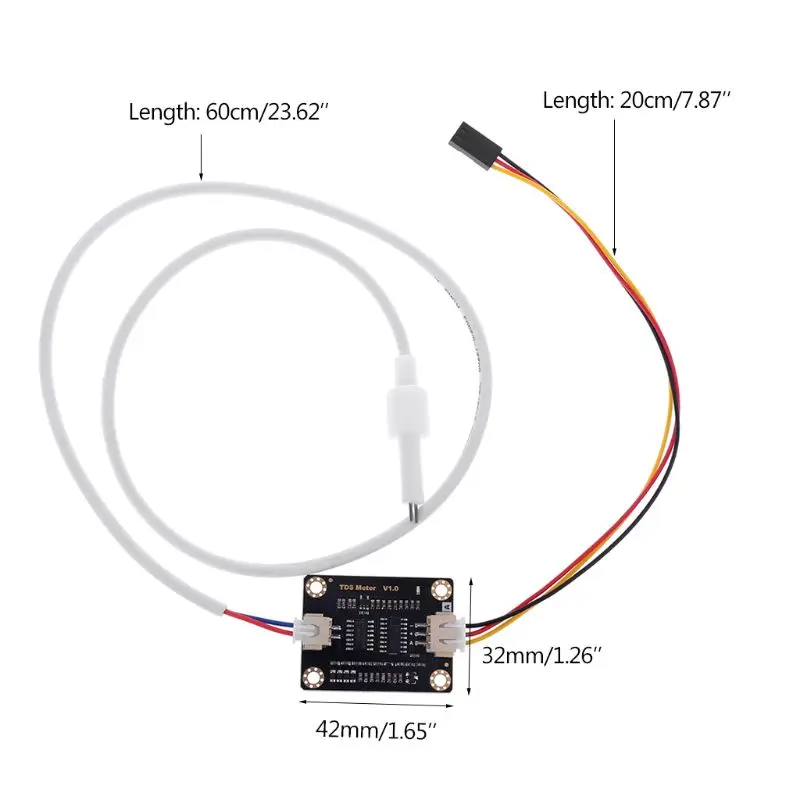

Размер: 42*32 мм

Интерфейс модуля: XH2.54-3P

Интерфейс электрода: XH2.54-2P

Зонд TDS:

Количество зондов: 2

Общая длина: 83 см

Интерфейс подключения: XH2.54-2P

Цвет: белый

Другое: водонепроницаемый зонд

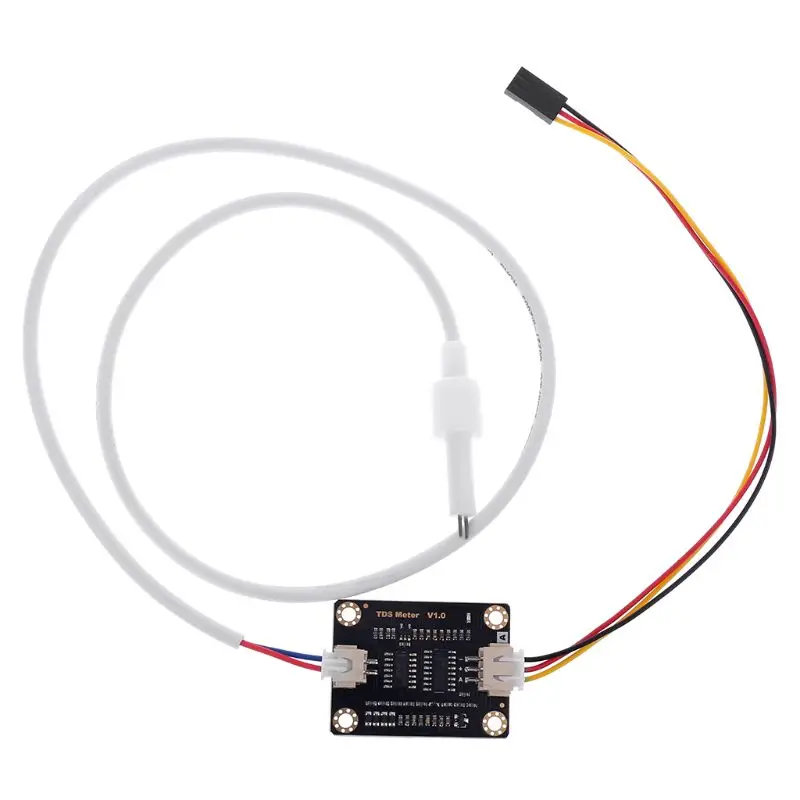

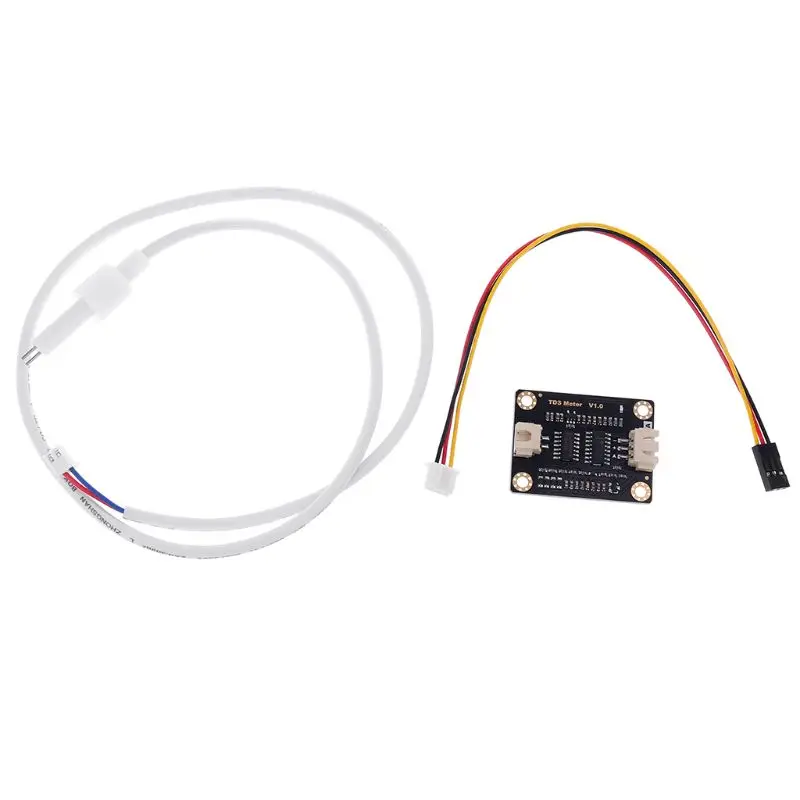

Посылка включает в себя:

1 * плата адаптера сигнала TDS

1 * водонепроницаемый зонд TDS

1 * Линия аналогового датчика
