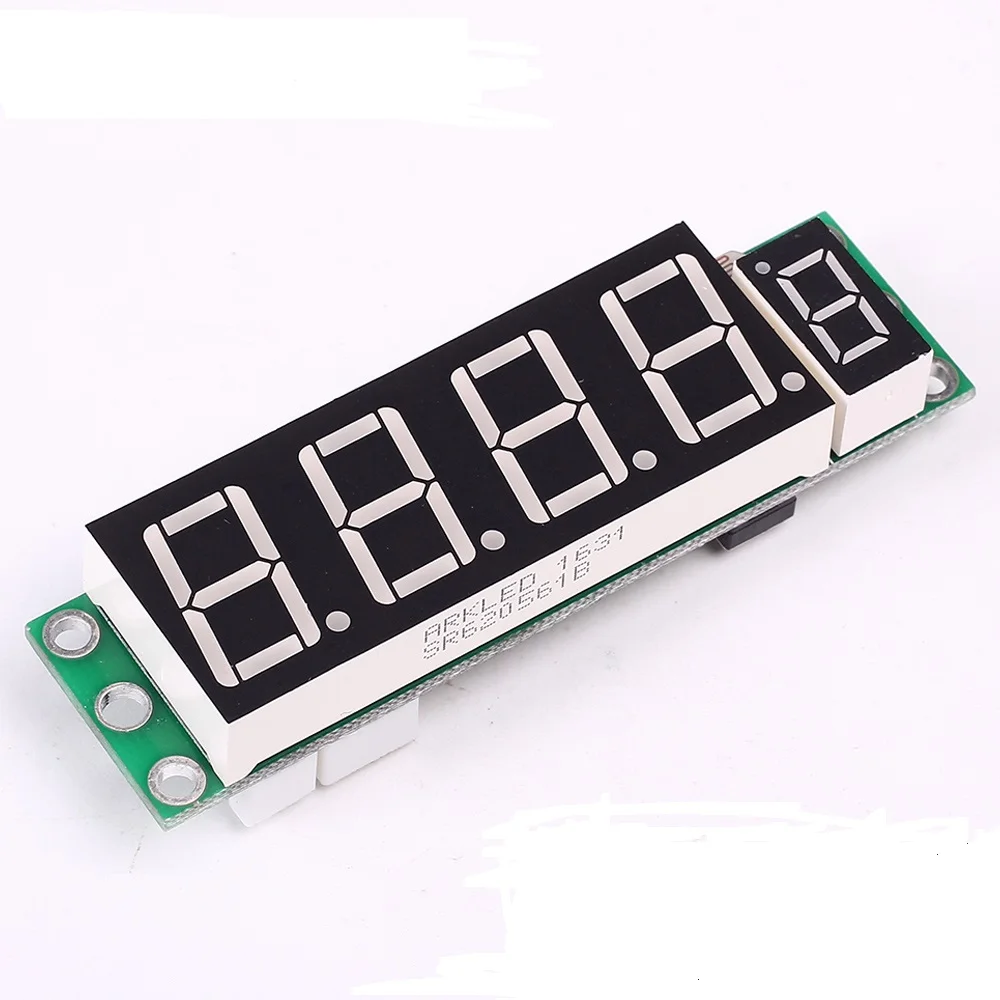

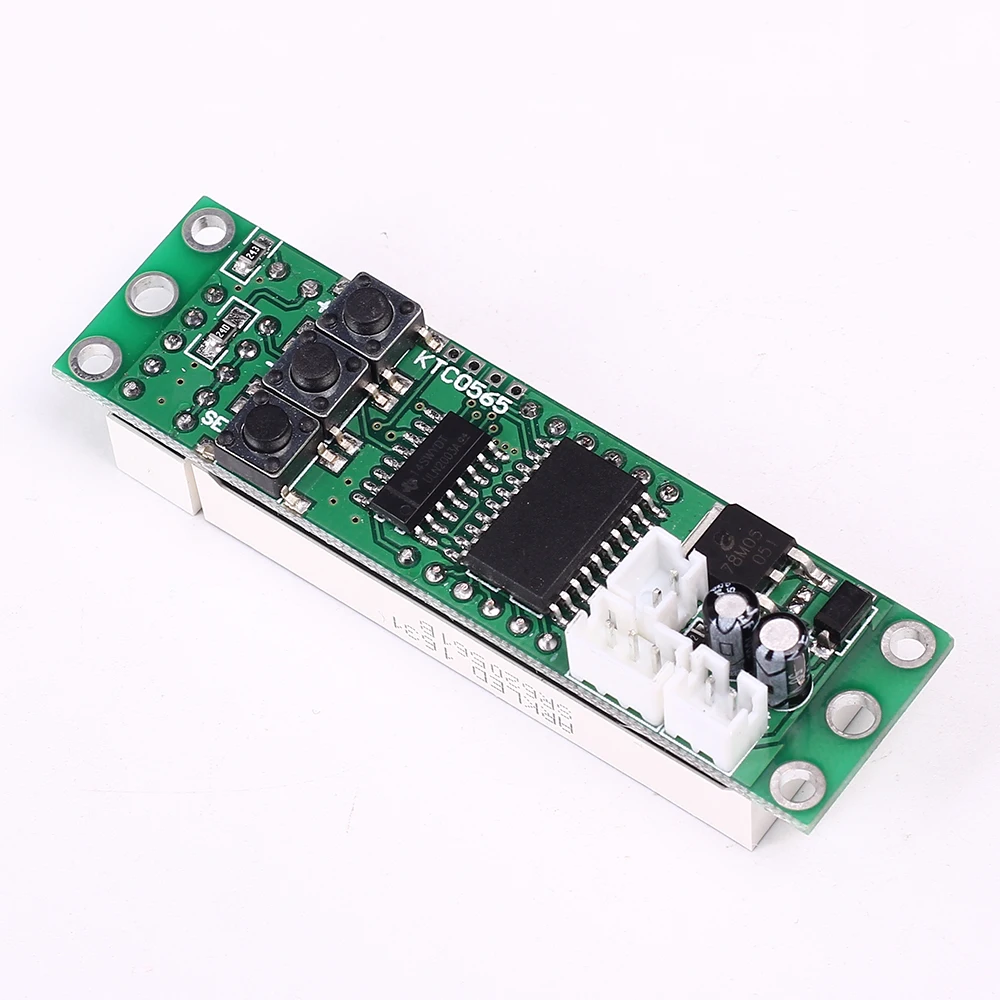

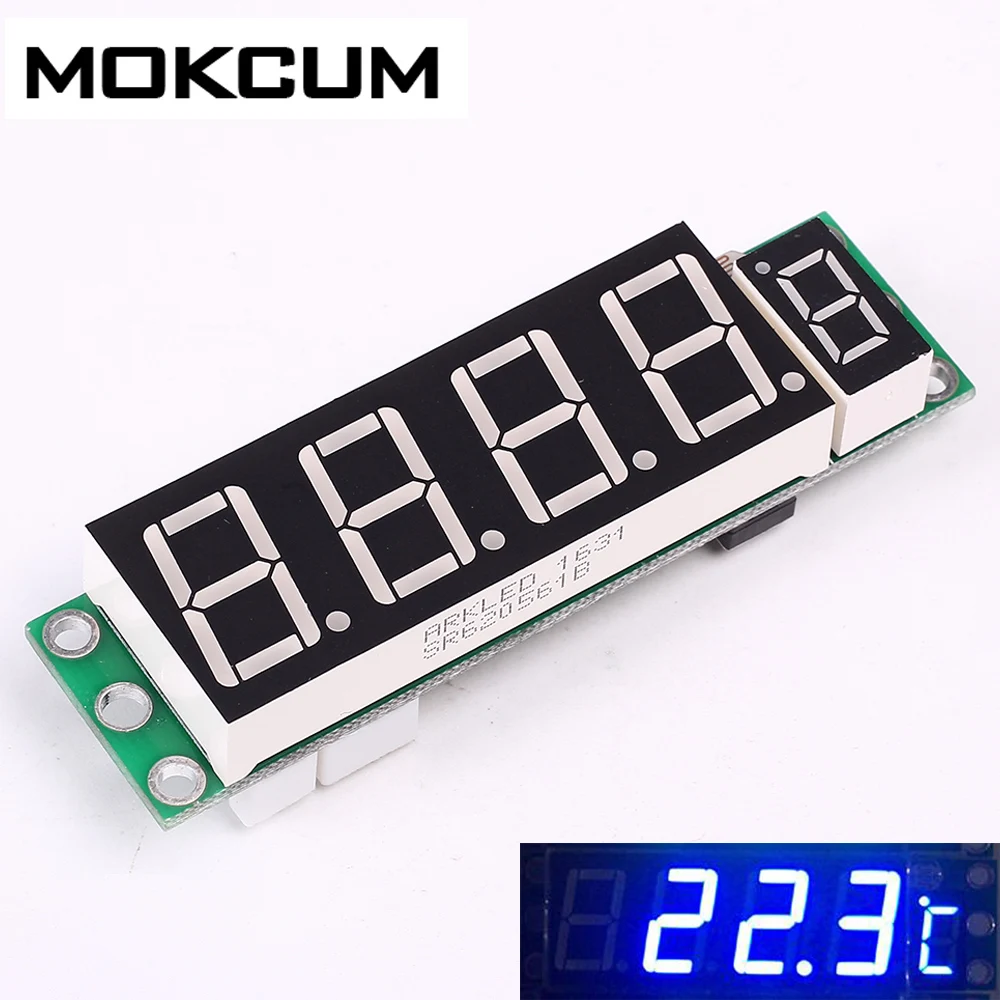

Плата термометра 6-15 В 60 мА синяя DS18B20 цифровой дисплей Фоточувствительный модуль

Плата термометра 6-15 В 60 мА синяя DS18B20 цифровой дисплей Фоточувствительный модуль

Введение продукта:

1. Принять DS18B20 цифровой датчик температуры для достижения высокой точности измерения температуры

2. Дисплей принимает 0,56 дюймов 4-bit + 0,36 дюйма 1-бит Выделите цифровой светодиодной лампой

3. Диапазон измерения:-50 ~ + 125 градусов Цельсия

4. Термометр по умолчанию для использования 6-15 В постоянного тока

5. Рабочий ток: 60 мА

6. Светочувствительная Функция управления, и яркость дисплея изменится в зависимости от яркости окружающей среды

7. Точность 0,1 градусов Цельсия контроль температуры выходной функции, и пользователи могут установить контроль температуры верхний предел и нижний предел

8. Выход температурный контроль сигнала напряжение ниже 0,5 V, чем источника питания, напряжение, и он имеет 300mA вождения Емкость; Он может непосредственно водить небольшого реле и т. д

Особенности:

1. Интеллектуальное фоточувствительное управление

2.0.1 Цельсия точность контроля температуры Функция выхода сигнала

3. Функция обратной фазы сигнала контроля температуры, и она может быть применена к температурному сигналу, холодильному оборудованию, нагреву и т. д.

Параметры:

1. В нормальном рабочем состоянии удерживайте нажатой клавишу SET, пожалуйста, ослабьте клавишу SET, когда она отображается на экране; Затем введите в режим настройки параметров контроля температуры, и он отобразит значение th (температура Управляйте верхним значением) на экране. +,-клавиша для регулировки значения, а диапазон-50,0 ~ 125,0; Короткое нажатие клавиши для регулировки шага, и длинное нажатие +,-клавиша для быстрого Регулировка

2. Нажмите клавишу SET, затем она отобразит tL на экране; Если ослабить клавишу, то она отобразит значение tL (контроль температуры ниже значения).+,-клавиша для регулировки значения, а диапазон-50,0 ~ 125,0; Короткое нажатие клавиши для регулировки шага, и длинное нажатие +,-клавиша для быстрой регулировки

3. Нажмите клавишу SET, затем она будет отображать AL на экране; Если ослабляет клавишу, то она войдет в режим выходного режима контроля температуры; Экран будет отображать AL0 или AL1, нажмите ing +,-клавиша может изменить значение 0 или 1.

Определение AL0: измеренная температура> = настройка температуры верхнее значение, или измеренная температура <= настройка температуры более низкое значение, и выходной порт контроля температуры будет выходное напряжение

Определение AL1: настройка температуры более низкое значение <измеренная температура <Настройка Температуры верхнее значение и порт контроля температуры выходное напряжение

4. Нажмите клавишу SET, она отобразит SAV на экране; Параметры будут сохранены и возвращаются в нормальное рабочее состояние

5. Исключительные обстоятельства: Если значение температуры ниже> = значение температуры; Затем, когда выходной режим контроля температуры AL0, выходной порт контроля температуры будет выходное напряжение; когда выходной режим контроля температуры AL1, выходной порт контроля температуры не имеет постоянного напряжения

Настройка яркости экрана дисплея:

Если пользователи хотят изменить яркость на экране, или пусть яркость изменится в соответствии с яркостью окружающей среды, пожалуйста, установите, как показано ниже:

1. Термометр должен быть помещен в нормальное рабочее положение, и пусть Фоточувствительный резистор обычно получает окружающий светильник; Не может быть никаких препятствий или отражения светильник

2. Настройки яркости дисплея при максимальной температуре окружающей среды

Когда окружающий светильник достигнет самого сильного уровня, если долго нажимаете клавишу SET, то он будет отображать bh на экране; Если ослабляет клавишу SET, он войдет в состояние настройки верхнего значения яркости, И он будет отображать значение bh на экране; Нажатие +,-клавиша может Регулировка разумной яркости (диапазон регулировки составляет 1-20, и яркость будет изменена в то же время при настройке значения); Нажмите клавишу SET, экран будет отображать SAV; И параметры настройки будут сохранены и возвращены в нормальное рабочее состояние

3. Настройки яркости дисплея при минимальной температуре окружающей среды

Когда окружающий светильник достигнет самого слабого уровня, если долго нажимаете клавишу SET, то он будет отображать bL на экране; Если ослабляет клавишу SET, он войдет в режим настройки яркости ниже значения, И он будет отображать значение bL на экране; Нажатие +,-ключ может Регулировка разумной яркости (диапазон регулировки составляет 1-20, и яркость будет изменена в то же время при настройке значения); Нажмите клавишу SET, экран будет отображать SAV; И параметры настройки будут сохранены и возвращены в нормальное рабочее состояние

4. Примечание: Если нет +,-операции по параметру при установке, то это недопустимая Настройка, и данные не будут сохранены

5. После завершения настройки, когда Яркость окружающей среды меняется от самых слабых и самых сильных, тогда яркость на экране дисплея будет изменена в диапазоне нижнего значения и верхнего значения

6. Когда верхнее значение яркости равно низкому значению, то яркость экрана фиксируется и не изменяется

Подключение:

1. Выходной провод контроля температуры (оранжевый +/синий-) длиной 20 см; Провод питания (красный +/черный-) длиной 20 см; Провод датчика (белый) длиной 30 см

2. Примечание: если пользователи не хотят использовать функцию контроля температуры, пожалуйста, не подключайте выходной провод контроля температуры в чехол короткого замыкания
