Характеристики
2019 Новый ICL7107 цифровой комплект амперметра DIY модуль DC 5 в 35 мА 70 6x39 мм наборы
Описание товара
100% новый и высокое качество
Принцип цепи:
AMM-TE Амперметр в основном состоит из ICL7107, цепи питания, эталонного источника напряжения, схемы ввода и схемы отображения.

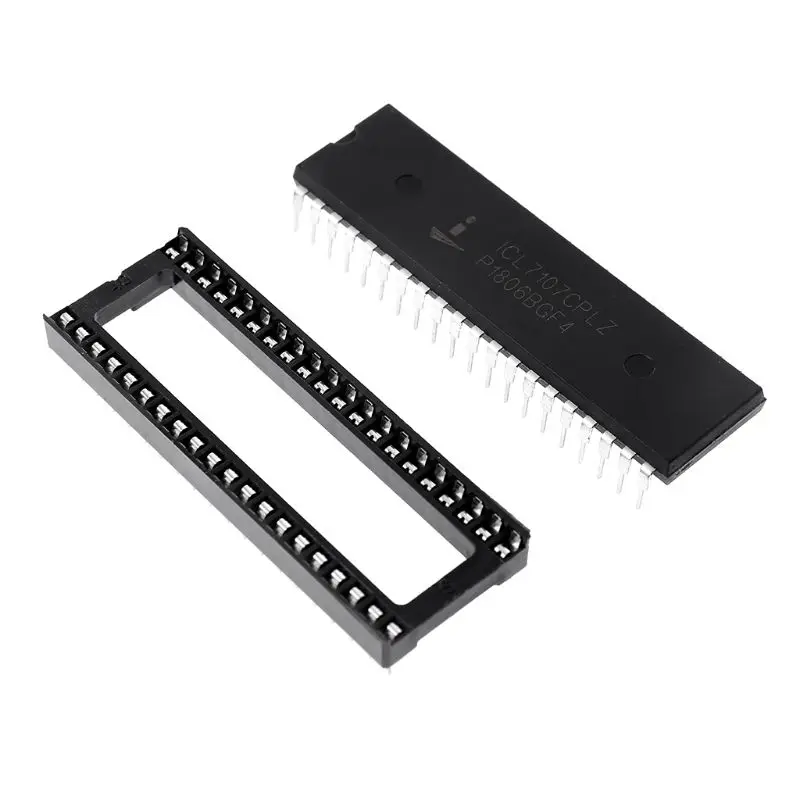

1. ICL7107-это интегральный чип преобразования типа a/D с выходом BCD, его внутренний включает в себя; линейное усиление, аналоговый переключатель, колебание, вождение дисплея и т. д.
2. Цепь питания делится на положительную мощность и отрицательную мощность. Положительная мощность вводится при помощи фильтрации J2, C8. Отрицательный состоит из R8, Q1, L1, C6, C7, D2, D3 и ZD1, которые генерируют-напряжение 5 В, входное чипом 26th pin.
3. Исходный источник напряжения состоит из R1, R2, VR1, R9, U2. 36-pin Является эталонным входным контактом напряжения. Отрегулируйте потенциометр VR1, чтобы напряжение 36 контактов составляло 100 мВ.
4. Входная схема состоит из J1, R5, R6 и C3. Когда ток измеренной цепи проходит через R5, он генерирует напряжение на R5. Это напряжение будет входом к чипу 31-pin через ограничение тока R6 и будет обработано, C3-конденсатор фильтрации входного напряжения.

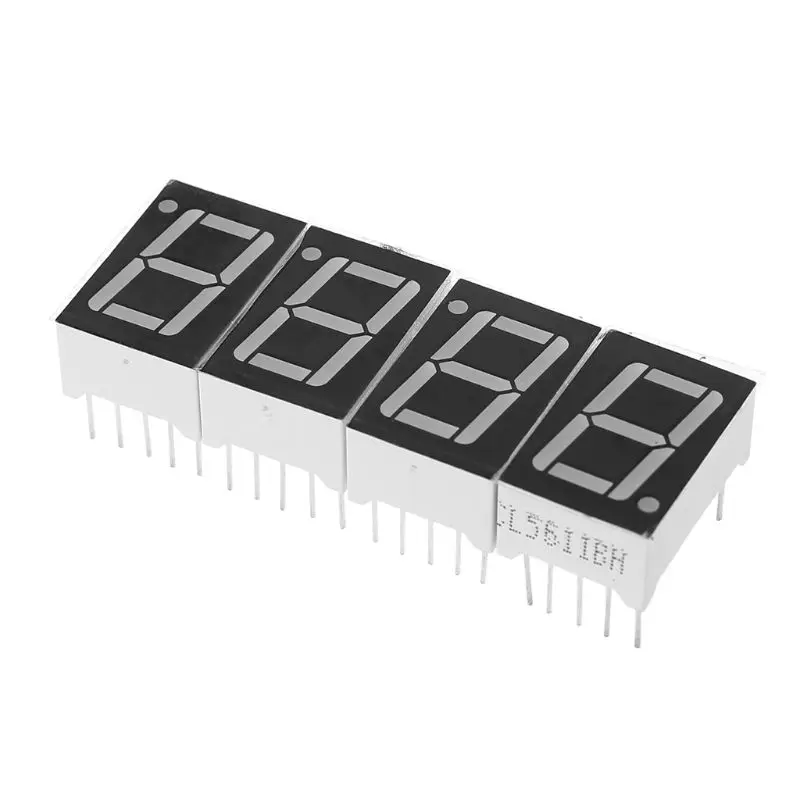

5. Схема отображения состоит из DS1-DS4, D1, D4, 4 цифровых трубок может быть погружена непосредственно чипом. R10-это ограничение по току сопротивления DS1-DS3 цифровых труб с десятичными точками.Отладка готового продукта:

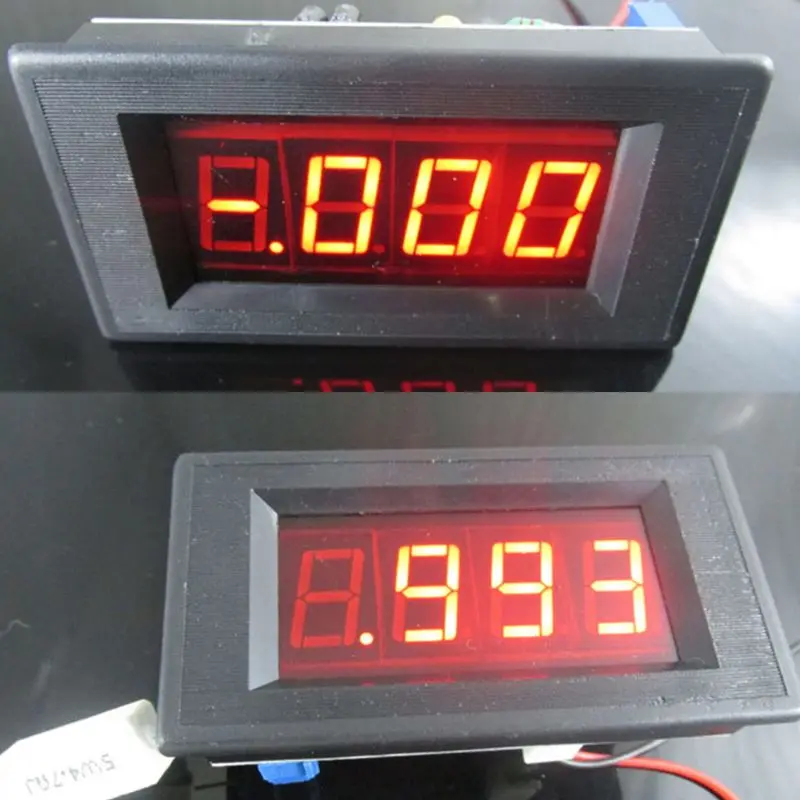

1. После подключения к DC 5 В (Пожалуйста, обратите внимание на полярность), цифровая трубка будет отображаться-. 000 или. 000, это нормально.
2. Используйте мультиметр для измерения напряжения между чипом 36-контактный и 35-контактный, и Отрегулируйте потенциометр VR1 пусть он будет 100 мВ.Контрольное значение напряжения в ключевых точках:
1. Чип 1-контактный и 21-контактный: 5В.
2. Чип 36-pin и 21-pin: 100 мВ,
3. Чип 26-контактный и 21-контактный:-5В.Спецификация:
Материал: PCB + металл + пластик
Тип: цифровой комплект амперметра

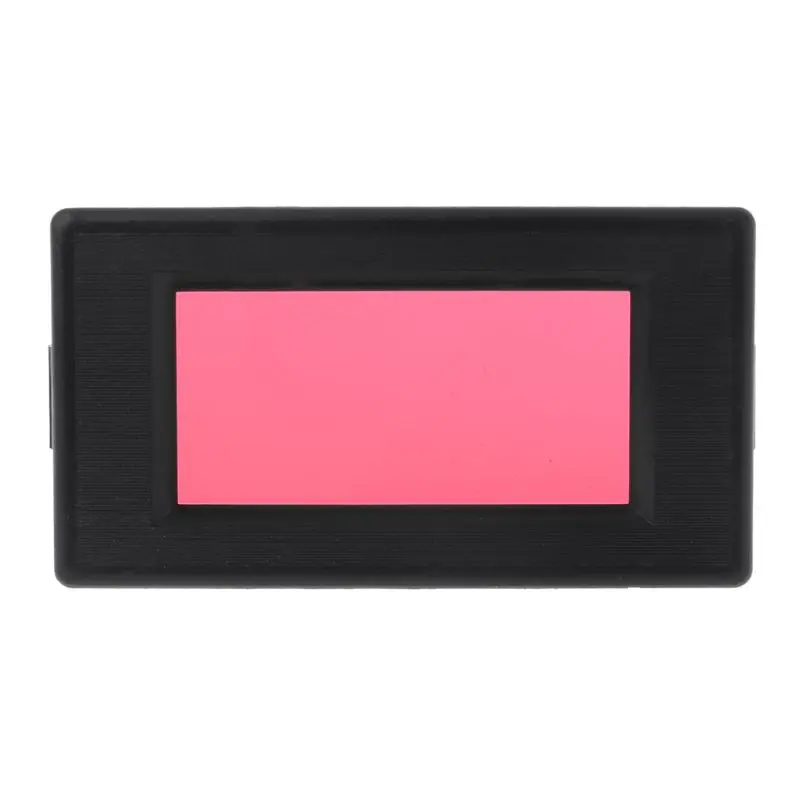

Размер панели: 79x44 мм/3,11x1,73 дюйма
Размер крепления: 71x39 мм/2,8x1,53 дюйма
Количество: 1 шт.Параметры электроэнергии:
Рабочее напряжение: 5 В постоянного тока
Рабочий ток: 35 мА
Точность: ± 1 мА
Диапазон измерения: 0-2A
Индикация диапазона: дисплей Primacy 1/-1
Цвет дисплея: красный
Количество: 1 комплектПримечание:
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!В комплект входит:

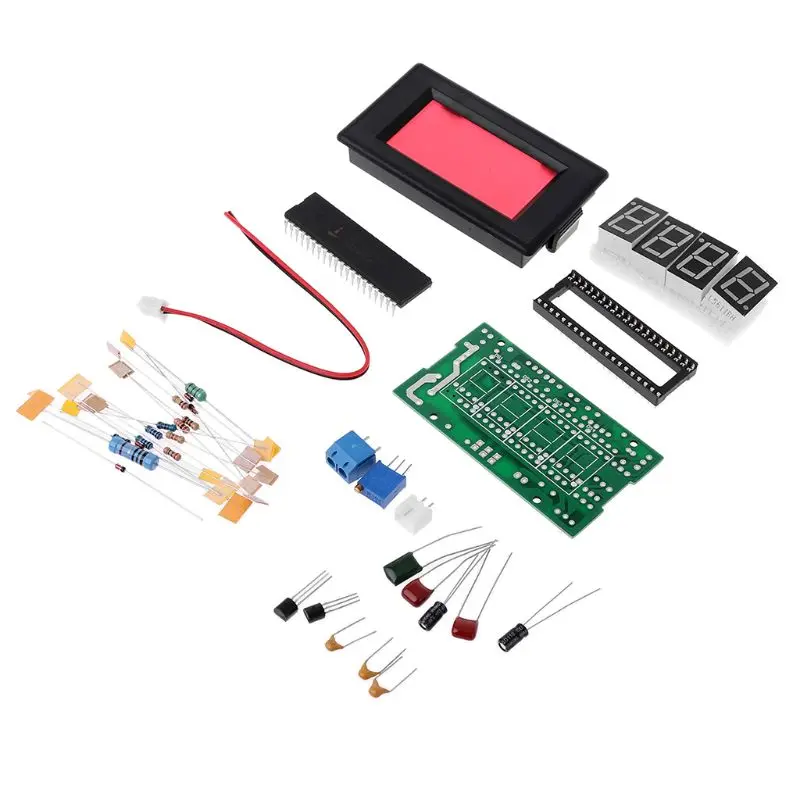

1 комплект x Цифровой комплект амперметра
![9FF100077-9]()
![9FF100077-3]()
![9FF100077-2]()
![9FF100077-7]()
![9FF100077-8]()
Принцип цепи:
AMM-TE Амперметр в основном состоит из ICL7107, цепи питания, эталонного источника напряжения, схемы ввода и схемы отображения.
1. ICL7107-это интегральный чип преобразования типа a/D с выходом BCD, его внутренний включает в себя; линейное усиление, аналоговый переключатель, колебание, вождение дисплея и т. д.
2. Цепь питания делится на положительную мощность и отрицательную мощность. Положительная мощность вводится при помощи фильтрации J2, C8. Отрицательный состоит из R8, Q1, L1, C6, C7, D2, D3 и ZD1, которые генерируют-напряжение 5 В, входное чипом 26th pin.
3. Исходный источник напряжения состоит из R1, R2, VR1, R9, U2. 36-pin Является эталонным входным контактом напряжения. Отрегулируйте потенциометр VR1, чтобы напряжение 36 контактов составляло 100 мВ.
4. Входная схема состоит из J1, R5, R6 и C3. Когда ток измеренной цепи проходит через R5, он генерирует напряжение на R5. Это напряжение будет входом к чипу 31-pin через ограничение тока R6 и будет обработано, C3-конденсатор фильтрации входного напряжения.
5. Схема отображения состоит из DS1-DS4, D1, D4, 4 цифровых трубок может быть погружена непосредственно чипом. R10-это ограничение по току сопротивления DS1-DS3 цифровых труб с десятичными точками.Отладка готового продукта:
1. После подключения к DC 5 В (Пожалуйста, обратите внимание на полярность), цифровая трубка будет отображаться-. 000 или. 000, это нормально.
2. Используйте мультиметр для измерения напряжения между чипом 36-контактный и 35-контактный, и Отрегулируйте потенциометр VR1 пусть он будет 100 мВ.Контрольное значение напряжения в ключевых точках:
1. Чип 1-контактный и 21-контактный: 5В.
2. Чип 36-pin и 21-pin: 100 мВ,
3. Чип 26-контактный и 21-контактный:-5В.Спецификация:
Материал: PCB + металл + пластик
Тип: цифровой комплект амперметра
Размер панели: 79x44 мм/3,11x1,73 дюйма
Размер крепления: 71x39 мм/2,8x1,53 дюйма
Количество: 1 шт.Параметры электроэнергии:
Рабочее напряжение: 5 В постоянного тока
Рабочий ток: 35 мА
Точность: ± 1 мА
Диапазон измерения: 0-2A
Индикация диапазона: дисплей Primacy 1/-1
Цвет дисплея: красный
Количество: 1 комплектПримечание:
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!В комплект входит:
1 комплект x Цифровой комплект амперметра
