Набор для платы ЖК-контроллер инверторный комплект LTN121AT03 1280X800 панель дисплея

Набор для платы ЖК-контроллер инверторный комплект LTN121AT03 1280X800 панель дисплея

Это отличный набор легкосборочного ЖК-контроллера, который используется для преобразования голой ЖК-панели в монитор для настольного компьютера/ПК. Это будет сюрпризом, что вы дадите второй срок службы вашему старому ЖК-экрану. Если вы поклонники Raspberry Pi, это хороший шанс, что вы можете сделать монитор с входом HDMI для него.

Комплект Plug & play, без пайки.

Примечание: Этот комплект предназначен дляLTN121AT03. Если ваш номер модели lcd отличается от этого, пожалуйста, не забудьте связаться с нами для предложения.

Необходимые аксессуары для подключения к настольному монитору ЖК-дисплея LP133WX1(TL)(N3):

1. Плата контроллера ЖК-дисплея

2. Инвертор

3. Кабель LVDS

4. Клавиатура

5. Кабель VGA/DVI, кабель HDMI(Не входит в комплект)

6. Адаптер питания(Не входит в комплект)

 В том случае, если вы имеете уже был VGA кабель/кабель DVI/HDMI кабель и адаптер питания (выход 12V,4A -- это для маленький размер ЖК-дисплея от 10,1 дюймов до 22 дюймов) этот набор-отличный выбор для вас, в противном случае в нашем магазине есть другие варианты наборов, пожалуйста, не стесняйтесь связаться с нами для предложения.

Плата контроллера ЖК-дисплея M.NT68676.2A:

M.NT68676.2AЭто плата управления монитором, которая может поддерживать светодиодный/ЖК-панели. Он может поддерживать разрешение до 2048X1152.

M.NT68676.2AМожет автоматически синхронизироваться с компьютером. Синхронизация требует синхронного сигнала, горизонтальной и вертикальной синхронизации.

M.NT68676.2AПоддерживает динамическое контрастное управление, вход для наушников и цифровое регулятор громкости одновременно.

Размер платы контроллера:139mmX58mmX17mm

Попробуйте, и вы получите большой сюрприз!

Затем, собираетесь ли вы получите этот комплект?

   Примечания:

1. Пожалуйста, убедитесь, что ваш ЖК-дисплей в порядке, прежде чем размещать предложение на этот товар, в противном случае вы будете нести ответственность за несовместимость.

2. Если вы беспокоитесь о настройках разрешения, пожалуйста, передумите перед торгами!

3. Если вы не специализированы на электронике или у вас есть сомнения в эксплуатации, пожалуйста, свяжитесь с нами для получения инструкции, так как мы не можем нести ответственность за неправильную работу.

4. После того, как закончите подключение, пожалуйста, не пытайтесь включить! Во-первых, используйте несколько метров, чтобы проверить, подключен ли GND ЖК-дисплея к GND платы контроллера. Если нет, пожалуйста, проверьте подключение снова. Если да, пожалуйста, проверьте, есть ли короткое замыкание между красными и черными проводами кабеля LVDS. Если есть короткое замыкание, это означает обратное подключение или другие ошибки. Если возникнут какие-либо проблемы, свяжитесь с нами. DIY нужны профессиональные знания, пожалуйста, примите на себя ответственность за риски. Металлический контакт не допускается, когда питание на плате контроллера, в противном случае может возникнуть короткое замыкание, что может привести к недоступности платы контроллера.

Компьютер Raspberry PI от американского друга криалита:

Проект австралийского друга бейелки:

Удачный образец (rossg77-проект американского друга):

Удачный образец (radicalboy_fr-проект французского друга):

Удачный образец (docpot2008-проект канадского друга):

Malta Friend drac1977's Project:

США друг loafer_tingo проекта:

Инструкция по подключению платы контроллера к ЖК-дисплею:

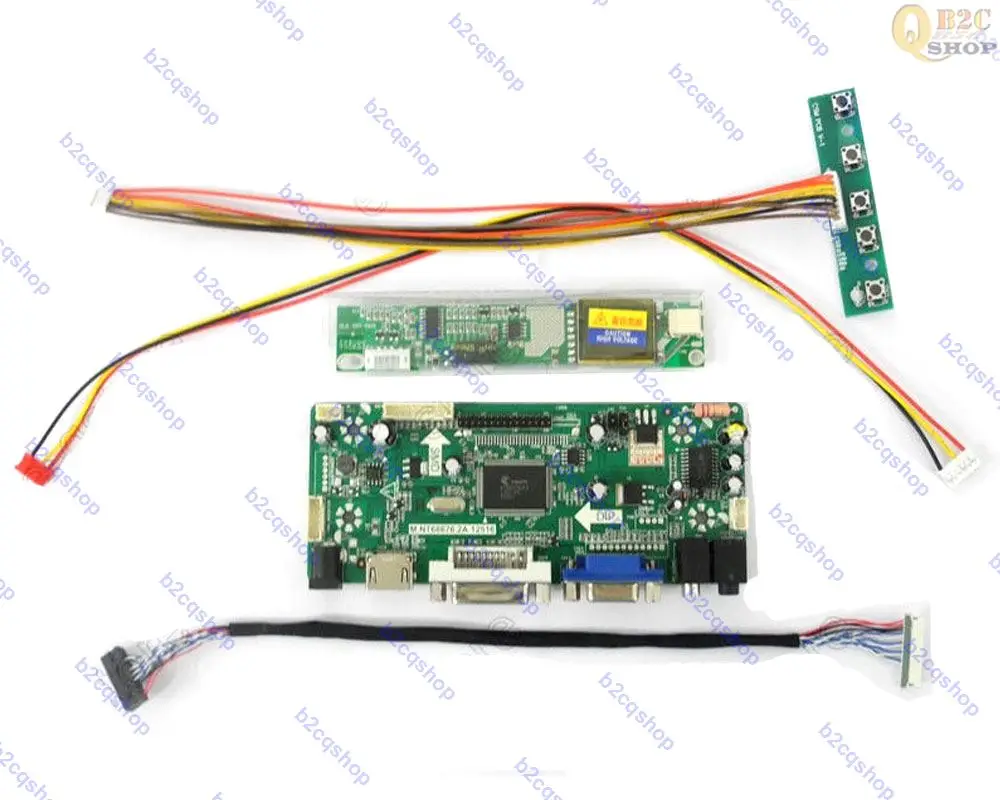

Посылка включает в себя:

Этот комплект предназначен для ЖК-дисплеев LTN121AT03, если ваш ЖК не имеет одинакового номера модели, вы можете связаться с нами через этот комплект

Добро пожаловать, чтобы персонализировать ваш собственный комплект!

Примечание: Таможенная пошлина
Налог на импорт и таможенная пошлина в вашей стране не включены в цену товара или стоимость доставки. Ответственность за эти расходы несет покупатель.
Если у вас возникли проблемы с вашей посылкой, пожалуйста, свяжитесь с нами!
