AR9331 макетная плата модуль Openwrt обучающий роутер Wi Fi последовательный порт

AR9331 макетная плата модуль Openwrt обучающий роутер Wi Fi последовательный порт

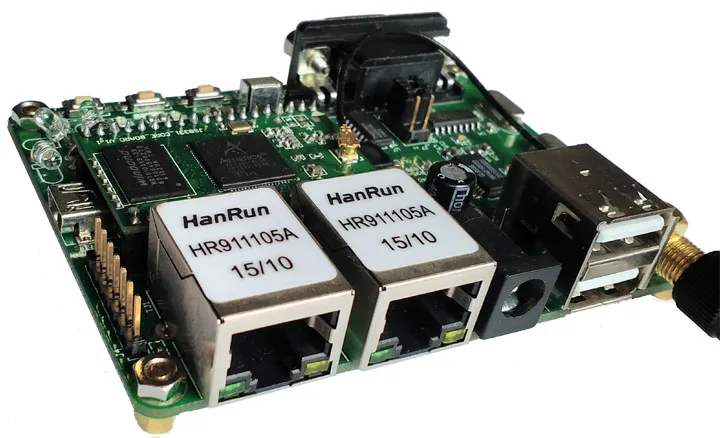

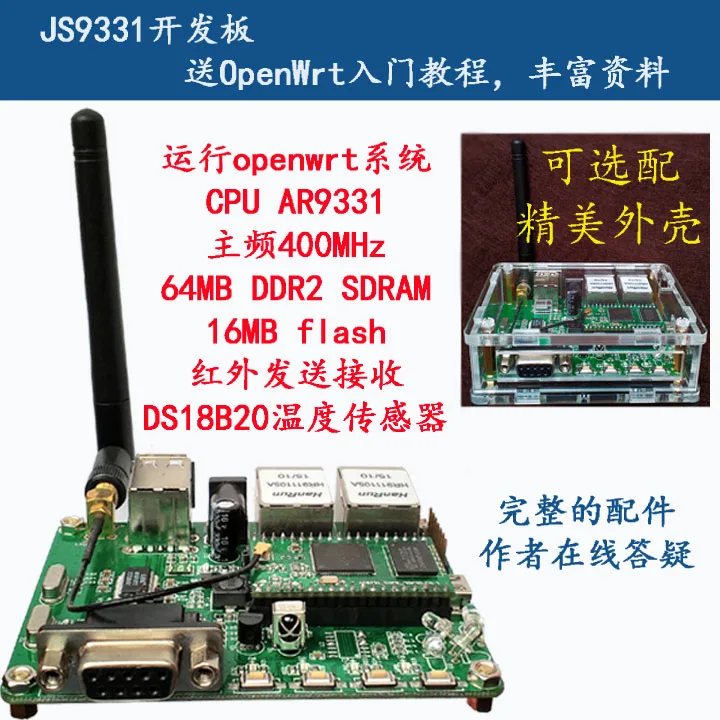

JS9331Development Board основана на разработке Zhisheng ElectronicsAtheros AR9331 SOCLearning development Assessment Board for Programs. Системное принятие этого разработчика boardopenwrt(linux) полностью открытый источник, плата богата функциями. В то же время он обеспечивает встроенную систему. linuxLearning materials, openwrtLearning materials,Learning Embeddedlinux, openwrt, Интернет вещей, DIYSmart Home Gateway, идеальный выбор предварительной оценки предприятия.

          2) 64 Мбайт DDR2 Оперативная память

3)8 Мбайт/16 Мбит/с SPI flash

4) 802.11n 1x1Highest150MbpsWireless скорость передачи данных

5) 2individual10 0/10MbpsSupporting автоматический flipLAN/WANEthernet порт, некоторые другие платы разработки только support1Net порт, не может реализовать функцию маршрутизатора!

6) 2 стандартных Интерфейса хоста highwayUSB 2,0, поддерживаемый диск, линия порта USBSerial, USBCamera, USBMobile жесткий диск, USB 3GNetwork card, USB чрезмерное количество беспроводных сетевых карт и т. д.

7) 1roadTTL/rs232appliance serial port,1roadusb miniDebugging serial Port Interface

8) 4 настраиваемых индикатора светильник, 4 пять настраиваемых функциональных клавиш

9) 1 пять бортовых температурных датчиков

10) 1 дорожный инфракрасный прием, 1 дорожный инфракрасный Излучение

11) 5Road unusedGPIOmouth (основная плата имеет в общей сложности 16individualgpiomouth, другие GPIOmouth, другие виды применения были сделаны на доске развития)

12) DC 5V 2APower вход,Постоянного тока3,3 V 1A Мощность выход

13) Статическая Потребляемая Мощность всей машины составляет only0.9W, низкая теплотворная способность, подходит для долгосрочной стабильной работы.

14) Поддержка маршрутизации, AP, APClient, реле, мостовое соединение, режим monitorEqual

15) система основана на операционной системе Linux Ofopenwrtopen source, поддерживающей ультра-многоуровневые приложения

Макетная плата данных содержащий пол Принципиальная схема 、 основной плате pin посылка схема 、 openwrtintroduction учебное пособие и сопутствующие пример исходного кода, openwrtsource код 、 ubootimage 、 макетная плата инструкции и другие богатые информация(После похвалы покупателя, вы также можете получить его бесплатно от службы поддержки клиентов. AR9331Qualcomm factorySDK,SDKIncludeAR9331Qualcomm плата схематическая схема и информация о дощатой!)。 Ниже isJS9331List of Development Board Matching Data catalogs, в вспомогательной информации, в дополнение к предоставляемой полной информации о доске развития, Zhisheng Electronics Co., Ltd., все покупатели также предоставляют дополнительные ценные обучающие материалы. 。Данные макетной платы отправляются через сетевой диск, после того как покупатель получает ребенка, запрашивая обслуживание клиентов.

Макетная плата работает в новой версииOpenWrt LEDE, Вот скриншот китайский интерфейс конфигурации системы.

\
\

Ниже приведен скриншот эксперимента «Создание беспроводного музыкального проигрывателя», принцип заключается в использовании мобильных телефонов. Плата разработки APPControl DriverUSBsound cardВоспроизводите музыку 。

Приобретайте подходящие продукты в нашей shopUSBsound картеВы можете сделать эксперимент.。

Ниже приводится эксперимент по разработке платы набора сетевого телефона на мобильный телефон. Скриншоты вызова APPIncoming. Реализуемая Плата развития и мобильный телефон, или вызов между макетной доской и макетной доской.

Приобретайте подходящие продукты в нашей shopUSBsound картеВы можете сделать эксперимент.。

Ниже приведен «Монтажная камера для реализации удаленного мониторинга» скриншоты результатов эксперимента, используйте плату разработки ofjs9331и камеру высокого разрешения matchingusbдля передачи видео,Приобретайте подходящие продукты в нашей shopUSBCameraВы можете сделать эксперимент.

Ниже приводится «тест на получение и передачу инфракрасного излучения» скриншоты экспериментальных результатов. Разработанная панель с инфракрасным пультом дистанционного управления может провести эксперимент.

Из-за ограниченности пространства, только перечисленные выше. Jsjs9331development boardopenwrtentary course Part часть эксперимента, более захватывающие функции выходят в ближайшее время.
