DC3.3V 30V 1 Гц ~ 150 кГц генератор сигналов с ЖК дисплеем ШИМ импульсная частота рабочий

DC3.3V 30V 1 Гц ~ 150 кГц генератор сигналов с ЖК дисплеем ШИМ импульсная частота рабочий

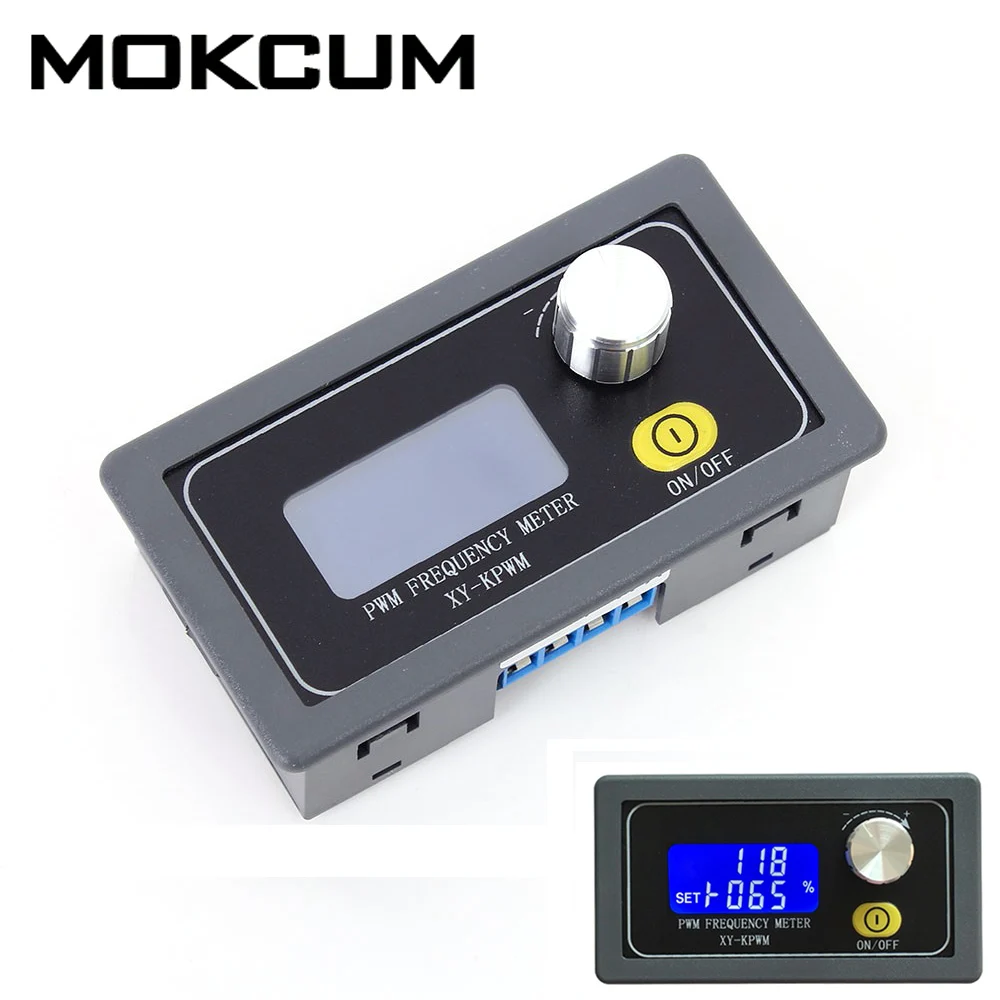

1 Гц ~ 150 кГц генератор сигналов ЖК-дисплей ШИМ импульсная Частота Рабочий цикл регулируемый квадратный волновой генератор сигналов Модуль

1. Описание: XY-KPWM генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах и выходных уровнях. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии. 2. Особенности: 1>. С внешним корпусом 2>. ЖК-дисплей высокой четкости 3>. Поддержка UART 4>. Поддержка регулировки частоты 5>. Поддержка регулировки рабочего цикла 6>. Высокая точность обнаружения 7>. Поддержка функции отключения памяти 8>.1 канал ПВМ выход 9>. Двойной режим работы 10>. Ручка поддерживает функцию блокировки, чтобы избежать неправильной работы 11>. Поддержка включения вывода 3. Параметры: 1>. Название продукта: XY-KPWM PWM генератор сигналов; 2>. Модель: XY-KPWM; 3>. Работа Напряжение: DC 3,3 V-30V; 4>. Частотный диапазон (нормальный режим):1 Гц ~ 150 кГц; 5>. Диапазон частот (точный режим):1 Гц ~ 15 кГц; 6>. Точность частоты: 2%; 7>. Точность рабочего цикла: 1% при нормальном режиме; 8>. Точность рабочего цикла: 0.1% в точном режиме; 9>. Диапазон рабочего цикла: 0.00%-100%; 10>. Выходной ток: около 5-30 мА; 11>. Амплитуда выхода: то же, что и входное напряжение; 12>. Рабочая температура:-40 ~ 85 по Цельсию; 13>. Рабочая влажность: 0% ~ 95% относительной влажности; 14>. Размер: 79*43*37 мм; 4. Диапазон набора частот: Существует два режима работы, поэтому он имеет два диапазона частот. Нормальный режим: Частотный диапазон 1 Гц ~ 150 кГц. Диапазон рабочего цикла 000%-100%. Точность рабочего цикла 1%. Точный режим: Диапазон частот 1 Гц ~ 15 кГц. Диапазон рабочего цикла 0.00%-100%. Точность рабочего цикла 0.1%. Введите интерфейс настроек при коротком нажатии поворотного переключателя в нормальном рабочем состоянии для выбора диапазона частот. Поворотный потенциометр для установки значения частоты. Удерживайте поворотный переключатель в течение 10 секунд, чтобы переключить обычный режим и точный режим. Удерживайте нажатой в течение 5 секунд для фиксации параметров, чтобы защитить параметры от изменения. Обратите внимание на положение, в котором Десятичная точка движется при поворотном потенциометре .. Дисплей 'XXX'. Нет десятичной точки, минимальная частота-1 Гц. Диапазон частот-1 Гц ~ 999 Гц. Дисплей 'X.XX'. Десятичная точка предпоследний, минимальная частота 0,01 кГц. Диапазон воспроизводимых частот составляет 1,00 кГц ~ 9,99 кГц. Дисплей 'XX.X'. Запятой является третье, минимальная частота 0,1 кГц. Диапазон воспроизводимых частот составляет 10,0 кГц ~ 99,9 кГц. Дисплей 'X.X.X '. Десятичная точка полностью горит, минимальная частота-1 кГц. Частотный диапазон-1 кГц ~ 150 кГц. Например: Дисплей '100 'означает частоту выхода PWM 100 Гц; Дисплей '1.91 'означает, что выходная частота PWM составляет 1,91 кГц; Дисплей '52.1 'означает, что выходная частота PWM составляет 52,1 кГц; Дисплей '1. 3,4 'означает, что выходная частота PWM составляет 134 кГц; 5. Диапазон набора рабочего цикла: Короткое нажатие потенциометра для выбора рабочего цикла и поворотного потенциометра для установки значения рабочего цикла. 6. Используйте шаги: 1>. Подключение к источнику питания; 2>. Нажмите поворотный переключатель в течение 10 секунд для переключения нормального режима и точного режима; 3>. Короткий поворотный переключатель для установки частоты и изменения значения с помощью вращающегося переключателя; 4>. Нажмите поворотный переключатель в течение 2 секунд, чтобы установить рабочий цикл; 5> удерживайте нажатие в течение 5 секунд, чтобы зафиксировать заданные параметры; 6>. Тест; 7>. Нажмите кнопку «Вкл/Выкл», чтобы включить или выключить выход PWM; 8>. Извлеките питание и Подключите нагрузку для использования модуля. 7. Применение: 1>. Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментальной разработки; 2>. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя; 3>. Генерирует регулируемые импульсы для использования MCU; 4>. Диммер; 5>. Регулятор скорости; 8. Примечание: 1>. Это 1 канал ПВМ выходной сигнал. 9. Посылка: 1>.1 шт XY-KPWM PWM генератор сигналов;
