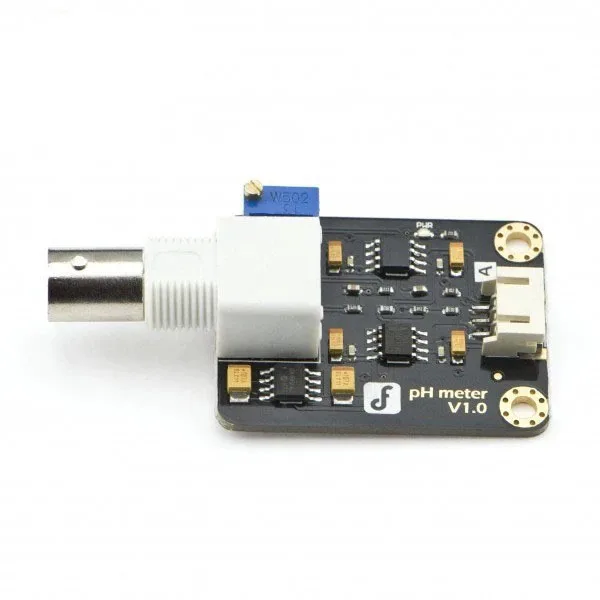

Профессиональный измеритель PH для Arduino UNO R3 аналоговый игрушек-роботов сделай сам

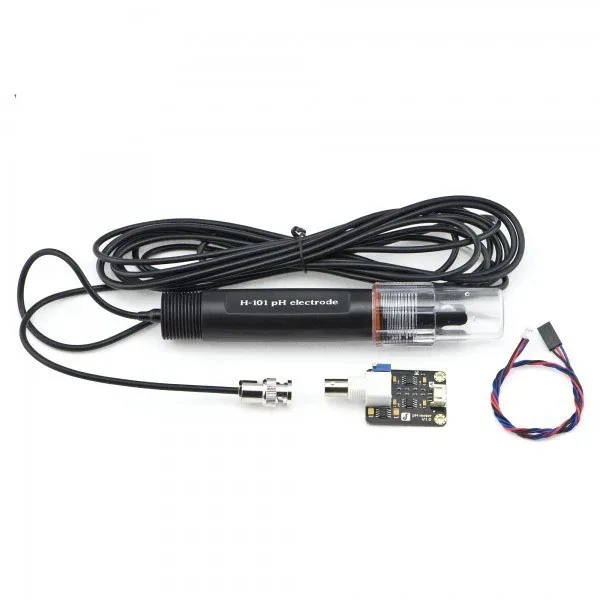

  Особенности: Мощность модуля: + 5,00 в Размер модуля: 43 мм x 32 мм Диапазон измерений: 0-14PH Измерение температуры: 0-60 °C Точность: ± 0.1pH (25 °C) Время отклика: ≤ 1 мин Промышленный онлайн-датчик pH (разъем BNC) XH2.54 интерфейс (3-контактный SMD) Индикатор мощности потенциометра регулировки усиления. Отгрузочная ведомость: Промышленный онлайн-датчик pH (разъем BNC) : 1 шт. Схема датчика pH: 1 шт. Блок аналогового кабеля: 1 шт. Пожалуйста, используйте внешний источник питания, напряжение приближено к + 5,00 в, напряжение более точное, более высокая точность! Электроды перед каждым использованием непрерывного использования требуется калибровка стандартного буферного раствора, для достижения более точного результата, температура окружающей среды, предпочтительно при около 25 °C, значение PH, как известно, является надежным, И его значение PH, чем ближе измеренное значение. Если вы измеряете образец кислотным, используйте буферный раствор PH4.00 коррекции электродов, если вы измеряете образец щелочным, используйте PH9.18 буферный раствор для калибровки электрода. Сегменты для калибровки, просто чтобы получить лучшую точность. Каждый ph-электрод pH измеряет различные растворы, требует использования чистой воды, рекомендуется использовать деионизированную воду. (1) Каждое устройство подключено как показано, а именно: ph-электрод подключается к разъему pH доска счетчика BNC, затем используйте аналоговый кабель, схема ph-метра подключена к аналоговому порту 0 Arduino1 master. После того, как Arduino1 Мастер питания, вы можете увидеть pH доска счетчика синий индикатор. (2) Мастер программирования Arduino1 код образца. (3) ph-электрод вставляется в Стандартное решение pH 7,00, или непосредственно сокращает входной интерфейс BNC, откройте серийный монитор Arduino1 IDE, вы можете увидеть текущее Распечатать значение рН, погрешность не превышает 0,3. Запишите следующее значение печати, а затем сравните с 7,00, разница между модификациями в офсетном месте программы. К примеру, распечатать значение рН 6,88, разница заключается 0,12 в образца программа для смены # определить офсетная печать 0,00 # определить офсетная печать 0,12. (4) ph-электрод в калибровочном растворе pH 4,00, подождите минуту, Отрегулируйте потенциометр регулировки усиления, распечатка, насколько это возможно, pH значение стабильное на уровне около 4,00. В это время была завершена калибровка кислотного сегмента, вы можете проверить pH кислотного раствора. Примечание: При измерении других растворов Электроды должны быть очищены. (5) ph-электрод сам по себе основан на линейной характеристике, с вышеуказанной калибровкой, может быть непосредственно измерено значение pH щелочного раствора, но если вы хотите получить лучшую точность, рекомендуется повторно использовать. Щелочное значение pH для калибровки 9,18 сегментов с использованием стандартного раствора, также регулируйте Потенциометр регулировки усиления, чтобы стабилизировать около 9,18. После калибровки вы можете измерить значение pH щелочного раствора. Образец товара После загрузки кода образца Откройте 1 серийный монитор Arduino IDE, вы можете увидеть результаты. /* # Эти коды образцов предназначены для тестирования pH meter V1.0. # Редактора: YouYou # Срок производства тиража: 2013.10.21 # Ver: 0,1 # Продукт: pH метр */ # Define SensorPin 0/pH метр аналоговый выход к Arduino1 аналоговый вход 0 # Define Offset 0,00/Компенсация отклонения Неподписанный длинный int avgValue; /храните среднее значение отзывы датчика Вакуум установка () { PinMode (13, выход); Серийный. Старт (9600); Serial.println("Ready"); /Проверка серийного монитора } Долл. США Силы петли () { Int buf[10]; /буфер для чтения аналогового Для (int i = 0;i<10;i + +) /получить 10 значений образца от датчика для выравнивания значения { Buf [i]= analogRead(SensorPin); Задержка (10); } Долл. США Для (int i = 0;i<9;i + +) /Сортировка аналога от малого до большого { Для (int j = i + 1;j<10;j + +) { If (buf[i]>buf[j]) { Int temp = buf[i]; Buf [i]= buf[j]; Buf [j]= температура; } Долл. США } Долл. США } Долл. США Avgvalue = 0; Для (int i = 2;i<8;i + +) /Возьмите среднее значение 6 образцов AvgValue + = buf[i]; Поплавок phValue = (поплавок) avgValue * 5,0/1024/6; /преобразовать аналог в милливольт Величины рН = 3,5 * величины рН + офсетная печать;/преобразования милливольт в значение pH Серия. Печать ("pH:"); Серия. Печать (phValue,2); Серия. println(""); DigitalWrite (13, высокий); Задержка (800); DigitalWrite (13, LOW); } Долл. США Техническое обслуживание и меры предосторожности Когда электроды не используются повторно или долго используются дома в первую очередь, электродная лампочка и песочный сердечник, смочила активацию 3 раствора NKCL в течение 8 часов. После снятия защитного щупа обратите внимание, что в пластиковом защитном заборе Чувствительная стеклянная лампа не контактирует с твердым предметом, любые волосы будут сломаны и электрод не будет поврежден. Измерение завершено, без защиты презерватива должно быть на электроде, защитные мешочки должны положить небольшое количество 3 моль/л раствор хлорида калия, для того, чтобы поддерживать влажную лампу электрода. Терминальный электрод должен быть чистым и сухим, абсолютно предотвращает короткое замыкание на выходе, в противном случае это приведет к неточным измерениям или сбою. Избегайте длительного контакта с электродами, погруженными в раствор протеина дистиллированной воды и раствор кислотного фторида и предотвращающего и силиконового жира. После длительного использования электродов, очень небольшой градиент, обнаруженный в материке любви, вы можете поместить нижний электрод, погруженный в 4% HF (фтористовая кислота) в течение 3-5 секунд, промытый дистиллированной водой, затем Замочите в растворе хлорид Калия, чтобы новый комплекс. Тестовый раствор как содержащий чувствительную лампу, легко загрязненный жидкий соединительный материал, оставляя электрод пассивации, что уменьшает явление чувствительных градиентных товаров неточных показаний. Таким образом, он должен быть основан на природе загрязняющих веществ, в соответствующем очищающем растворе, так что новый комплекс. Выбор чистящего средства, такого как поликарбонатная смола, может растворить чистящую жидкость, такую как тетрахлорид углерода, трихлорэтилен, тетрагидрофуран и т. Д., может быть в состоянии выслать поликарбонатную Смола растворяется, окрашенный стеклянный шарик погружается в чувствительный, оставляя отказ электрода, будьте осторожны!
